Система контролю рівня наливу нафти та нафтопродуктів

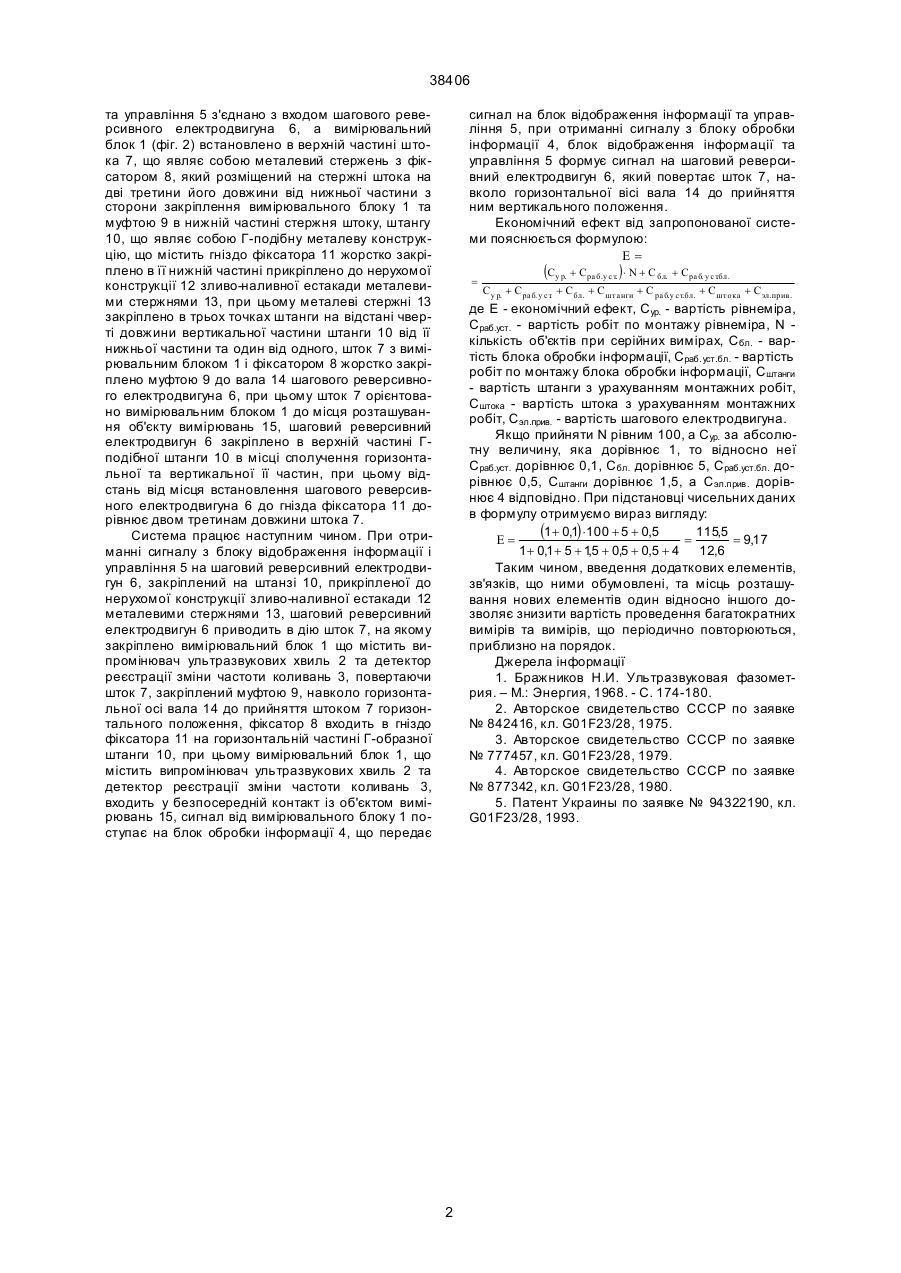

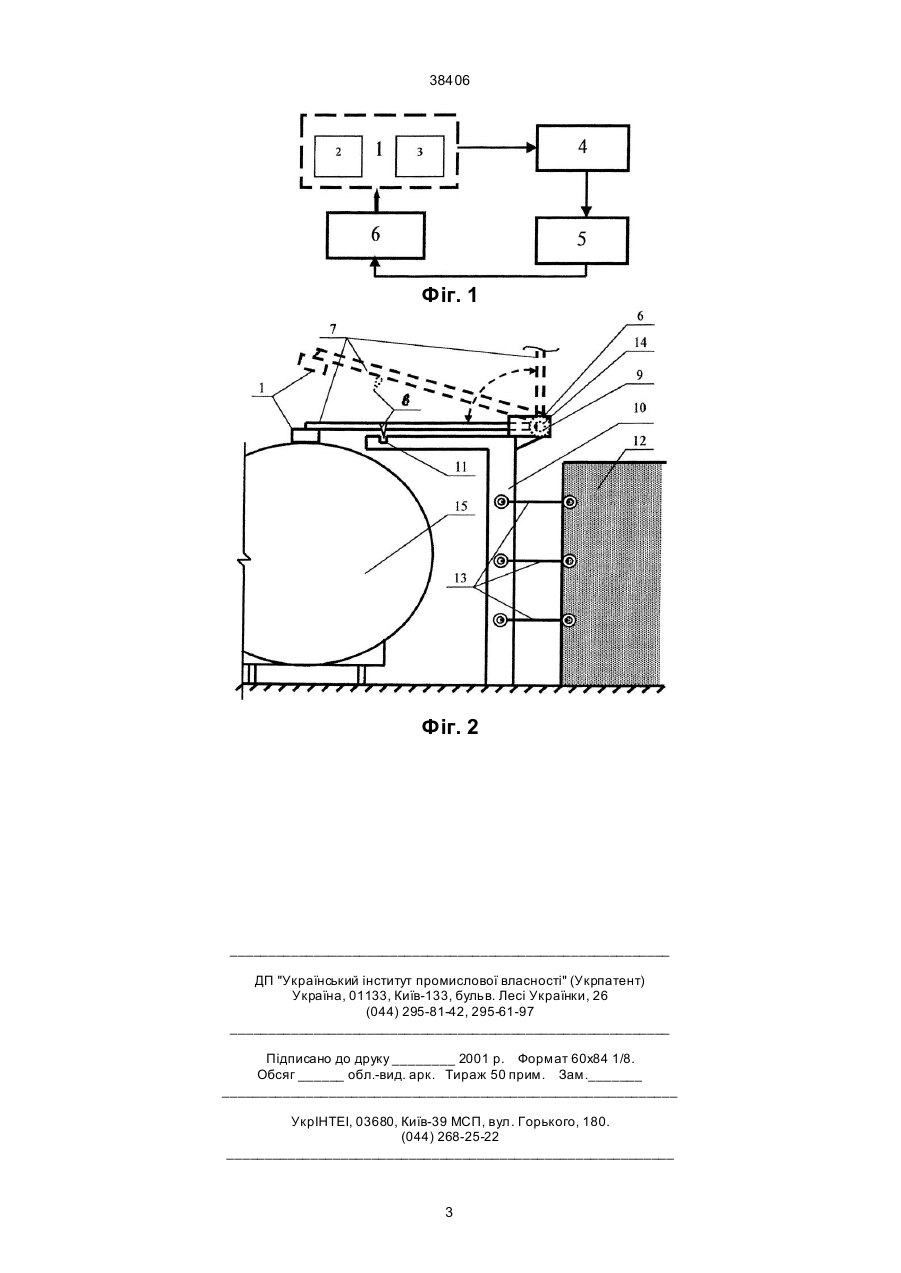

Система контролю рівня наливу нафти та нафтопродуктів, що містить вимірювальний блок у вигляді ультразвукового рівнеміру, блок обробки інформації та блок відображення інформації і управління, ультразвуковий рівнемір включає збу 38406 та управління 5 з'єднано з входом шагового реверсивного електродвигуна 6, а вимірювальний блок 1 (фіг. 2) встановлено в верхній частині штока 7, що являє собою металевий стержень з фіксатором 8, який розміщений на стержні штока на дві третини його довжини від нижньої частини з сторони закріплення вимірювального блоку 1 та муфтою 9 в нижній частині стержня штоку, штангу 10, що являє собою Г-подібну металеву конструкцію, що містить гніздо фіксатора 11 жорстко закріплено в її нижній частині прикріплено до нерухомої конструкції 12 зливо-наливної естакади металевими стержнями 13, при цьому металеві стержні 13 закріплено в трьох точках штанги на відстані чверті довжини вертикальної частини штанги 10 від її нижньої частини та один від одного, шток 7 з вимірювальним блоком 1 і фіксатором 8 жорстко закріплено муфтою 9 до вала 14 шагового реверсивного електродвигуна 6, при цьому шток 7 орієнтовано вимірювальним блоком 1 до місця розташування об'єкту вимірювань 15, шаговий реверсивний електродвигун 6 закріплено в верхній частині Гподібної штанги 10 в місці сполучення горизонтальної та вертикальної її частин, при цьому відстань від місця встановлення шагового реверсивного електродвигуна 6 до гнізда фіксатора 11 дорівнює двом третинам довжини штока 7. Система працює наступним чином. При отриманні сигналу з блоку відображення інформації і управління 5 на шаговий реверсивний електродвигун 6, закріплений на штанзі 10, прикріпленої до нерухомої конструкції зливо-наливної естакади 12 металевими стержнями 13, шаговий реверсивний електродвигун 6 приводить в дію шток 7, на якому закріплено вимірювальний блок 1 що містить випромінювач ультразвукових хвиль 2 та детектор реєстрації зміни частоти коливань 3, повертаючи шток 7, закріплений муфтою 9, навколо горизонтальної осі вала 14 до прийняття штоком 7 горизонтального положення, фіксатор 8 входить в гніздо фіксатора 11 на горизонтальній частині Г-образної штанги 10, при цьому вимірювальний блок 1, що містить випромінювач ультразвукових хвиль 2 та детектор реєстрації зміни частоти коливань 3, входить у безпосередній контакт із об'єктом вимірювань 15, сигнал від вимірювального блоку 1 поступає на блок обробки інформації 4, що передає сигнал на блок відображення інформації та управління 5, при отриманні сигналу з блоку обробки інформації 4, блок відображення інформації та управління 5 формує сигнал на шаговий реверсивний електродвигун 6, який повертає шток 7, навколо горизонтальної вісі вала 14 до прийняття ним вертикального положення. Економічний ефект від запропонованої системи пояснюється формулою: E= = (Су р. + Сраб.у ст. ) × N + С бл. + Сраб. у ст.бл. Су р. + Сраб. у ст + Сбл. + Сштанги + С раб.у ст.бл. + Сштока + Сэл.прив. . де Е - економічний ефект, Сур. - вартість рівнеміра, Сраб.уст. - вартість робіт по монтажу рівнеміра, N кількість об'єктів при серійних вимірах, Сбл. - вартість блока обробки інформації, Сраб. уст.бл. - вартість робіт по монтажу блока обробки інформації, Сштанги - вартість штанги з урахуванням монтажних робіт, Сштока - вартість штока з урахуванням монтажних робіт, Сэл.прив. - вартість шагового електродвигуна. Якщо прийняти N рівним 100, а Сур. за абсолютну величину, яка дорівнює 1, то відносно неї Сраб.уст. дорівнює 0,1, Сбл. дорівнює 5, Сраб.уст.бл. дорівнює 0,5, Сштанги дорівнює 1,5, а Сэл.прив. дорівнює 4 відповідно. При підстановці чисельних даних в формулу отримуємо вираз вигляду: (1+ 0,1) ×100 + 5 + 0,5 = 115,5 = 9,17 E= 1+ 0,1+ 5 + 15 + 0,5 + 0,5 + 4 12,6 , Таким чином, введення додаткових елементів, зв'язків, що ними обумовлені, та місць розташування нових елементів один відносно іншого дозволяє знизити вартість проведення багатократних вимірів та вимірів, що періодично повторюються, приблизно на порядок. Джерела інформації 1. Бражников Н.И. Ультразвуковая фазометрия. – М.: Энергия, 1968. - С. 174-180. 2. Авторское свидетельство СССР по заявке № 842416, кл. G01F23/28, 1975. 3. Авторское свидетельство СССР по заявке № 777457, кл. G01F23/28, 1979. 4. Авторское свидетельство СССР по заявке № 877342, кл. G01F23/28, 1980. 5. Патент Украины по заявке № 94322190, кл. G01F23/28, 1993. 2 38406 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
