Модульна перегородка

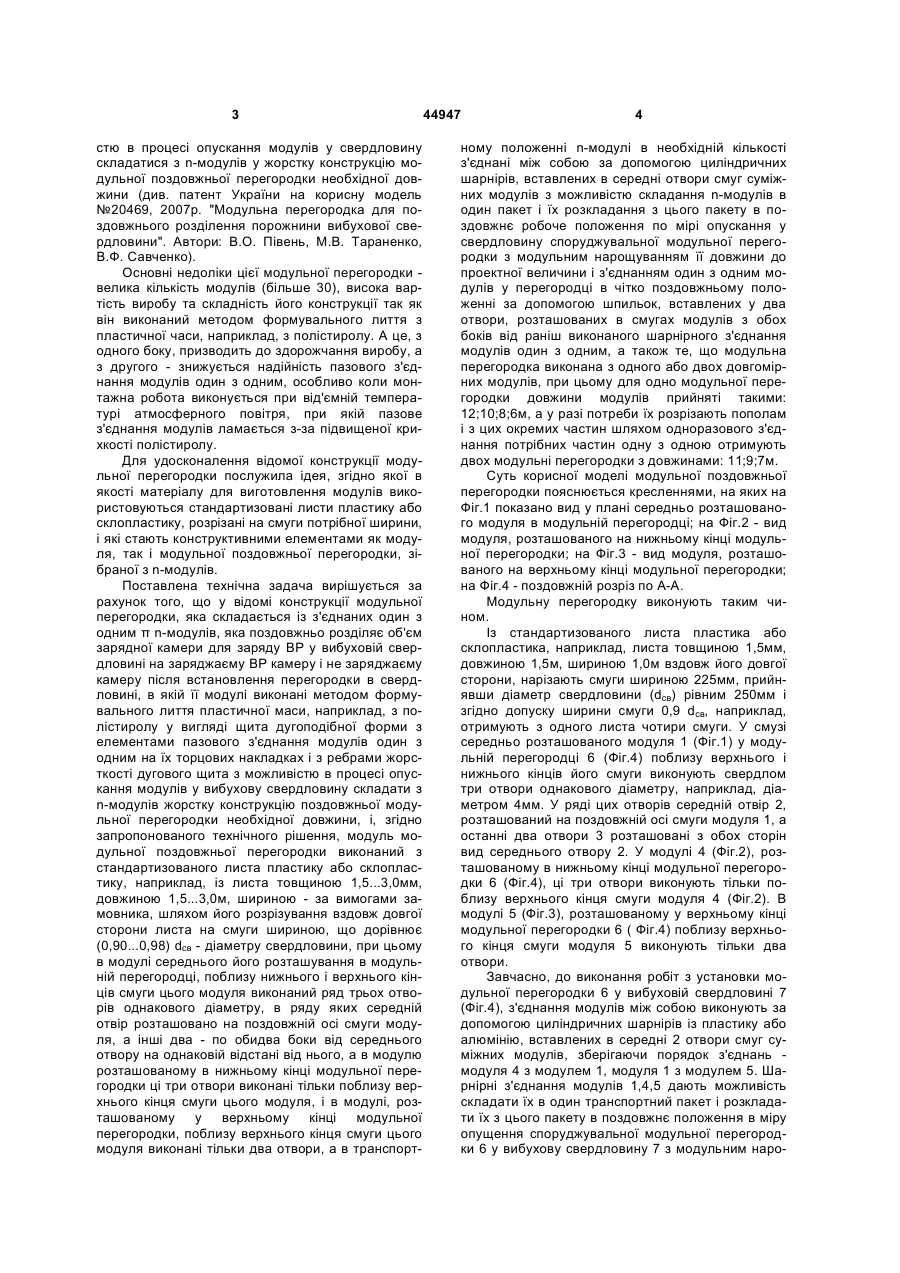

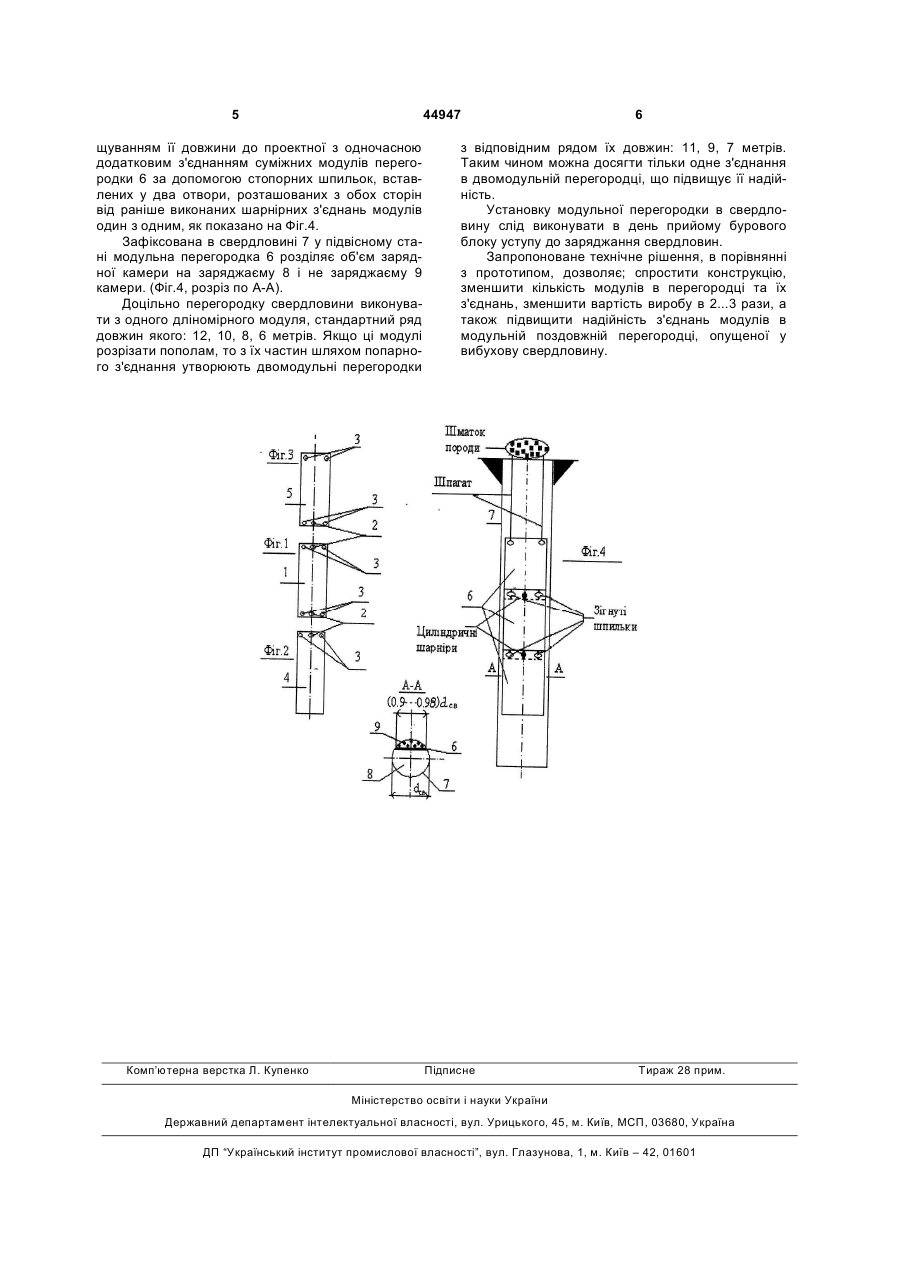

1. Модульна перегородка для поздовжнього розділення порожнини вибухової свердловини, що складається із з'єднаних один з одним n-модулів і яка поздовжньо розділяє об'єм зарядної камери для заряду вибухової речовини (ВР) у вибуховій свердловині на заряджувану ВР камеру і не заряджувану камеру після установки останньої в свердловині, в якій її модулі виконані методом формувального лиття пластичної маси, наприклад з полістиролу у вигляді щита дугоподібної форми з елементами пазового з'єднання модулів один з одним на їх торцевих накладках з можливістю в процесі опускання модулів у свердловину складати з n-модулів жорстку конструкцію модульної перегородки необхідної довжини, яка відрізняється тим, що модуль модульної перегородки виконаний із стандартизованого листа пластика або склопластика, наприклад з листа товщиною 1,5...3,0мм, довжиною 1,5...3,0м, шириною - за вимогою замовника, шляхом його розрізування вздовж довгої сторони листа на смуги, шириною, рівною (0,9...0,98) dсв - діаметра свердловини, при цьому в модулі середнього його розташування в модульній перегородці, поблизу нижнього і верхнього кінців смуги цього модуля виконано ряд трьох отворів U 2 (19) 1 3 стю в процесі опускання модулів у свердловину складатися з n-модулів у жорстку конструкцію модульної поздовжньої перегородки необхідної довжини (див. патент України на корисну модель №20469, 2007р. "Модульна перегородка для поздовжнього розділення порожнини вибухової свердловини". Автори: В.О. Півень, М.В. Тараненко, В.Ф. Савченко). Основні недоліки цієї модульної перегородки велика кількість модулів (більше 30), висока вартість виробу та складність його конструкції так як він виконаний методом формувального лиття з пластичної часи, наприклад, з полістиролу. А це, з одного боку, призводить до здорожчання виробу, а з другого - знижується надійність пазового з'єднання модулів один з одним, особливо коли монтажна робота виконується при від'ємній температурі атмосферного повітря, при якій пазове з'єднання модулів ламається з-за підвищеної крихкості полістиролу. Для удосконалення відомої конструкції модульної перегородки послужила ідея, згідно якої в якості матеріалу для виготовлення модулів використовуються стандартизовані листи пластику або склопластику, розрізані на смуги потрібної ширини, і які стають конструктивними елементами як модуля, так і модульної поздовжньої перегородки, зібраної з n-модулів. Поставлена технічна задача вирішується за рахунок того, що у відомі конструкції модульної перегородки, яка складається із з'єднаних один з одним π n-модулів, яка поздовжньо розділяє об'єм зарядної камери для заряду ВР у вибуховій свердловині на заряджаєму ВР камеру і не заряджаєму камеру після встановлення перегородки в свердловині, в якій її модулі виконані методом формувального лиття пластичної маси, наприклад, з полістиролу у вигляді щита дугоподібної форми з елементами пазового з'єднання модулів один з одним на їх торцових накладках і з ребрами жорсткості дугового щита з можливістю в процесі опускання модулів у вибухову свердловину складати з n-модулів жорстку конструкцію поздовжньої модульної перегородки необхідної довжини, і, згідно запропонованого технічного рішення, модуль модульної поздовжньої перегородки виконаний з стандартизованого листа пластику або склопластику, наприклад, із листа товщиною 1,5...3,0мм, довжиною 1,5...3,0м, шириною - за вимогами замовника, шляхом його розрізування вздовж довгої сторони листа на смуги шириною, що дорівнює (0,90...0,98) dсв - діаметру свердловини, при цьому в модулі середнього його розташування в модульній перегородці, поблизу нижнього і верхнього кінців смуги цього модуля виконаний ряд трьох отворів однакового діаметру, в ряду яких середній отвір розташовано на поздовжній осі смуги модуля, а інші два - по обидва боки від середнього отвору на однаковій відстані від нього, а в модулю розташованому в нижньому кінці модульної перегородки ці три отвори виконані тільки поблизу верхнього кінця смуги цього модуля, і в модулі, розташованому у верхньому кінці модульної перегородки, поблизу верхнього кінця смуги цього модуля виконані тільки два отвори, а в транспорт 44947 4 ному положенні n-модулі в необхідній кількості з'єднані між собою за допомогою циліндричних шарнірів, вставлених в середні отвори смуг суміжних модулів з можливістю складання n-модулів в один пакет і їх розкладання з цього пакету в поздовжнє робоче положення по мірі опускання у свердловину споруджувальної модульної перегородки з модульнимнарощуванням її довжини до проектної величини і з'єднанням один з одним модулів у перегородці в чітко поздовжньому положенні за допомогою шпильок, вставлених у два отвори, розташованих в смугах модулів з обох боків від раніш виконаного шарнірного з'єднання модулів один з одним, а також те, що модульна перегородка виконана з одного або двох довгомірних модулів, при цьому для одно модульної перегородки довжини модулів прийняті такими: 12;10;8;6м, а у разі потреби їх розрізають пополам і з цих окремих частин шляхом одноразового з'єднання потрібних частин одну з одною отримують двох модульні перегородки з довжинами: 11;9;7м. Суть корисної моделі модульної поздовжньої перегородки пояснюється кресленнями, на яких на Фіг.1 показано вид у плані середньо розташованого модуля в модульній перегородці; на Фіг.2 - вид модуля, розташованого на нижньому кінці модульної перегородки; на Фіг.3 - вид модуля, розташованого на верхньому кінці модульної перегородки; на Фіг.4 - поздовжній розріз по А-А. Модульну перегородку виконують таким чином. Із стандартизованого листа пластика або склопластика, наприклад, листа товщиною 1,5мм, довжиною 1,5м, шириною 1,0м вздовж його довгої сторони, нарізають смуги шириною 225мм, прийнявши діаметр свердловини (dсв) рівним 250мм і згідно допуску ширини смуги 0,9 dсв, наприклад, отримують з одного листа чотири смуги. У смузі середньо розташованого модуля 1 (Фіг.1) у модульній перегородці 6 (Фіг.4) поблизу верхнього і нижнього кінців його смуги виконують свердлом три отвори однакового діаметру, наприклад, діаметром 4мм. У ряді цих отворів середній отвір 2, розташований на поздовжній осі смуги модуля 1, а останні два отвори 3 розташовані з обох сторін вид середнього отвору 2. У модулі 4 (Фіг.2), розташованому в нижньому кінці модульної перегородки 6 (Фіг.4), ці три отвори виконують тільки поблизу верхнього кінця смуги модуля 4 (Фіг.2). В модулі 5 (Фіг.3), розташованому у верхньому кінці модульної перегородки 6 ( Фіг.4) поблизу верхнього кінця смуги модуля 5 виконують тільки два отвори. Завчасно, до виконання робіт з установки модульної перегородки 6 у вибуховій свердловині 7 (Фіг.4), з'єднання модулів між собою виконують за допомогою циліндричних шарнірів із пластику або алюмінію, вставлених в середні 2 отвори смуг суміжних модулів, зберігаючи порядок з'єднань модуля 4 з модулем 1, модуля 1 з модулем 5. Шарнірні з'єднання модулів 1,4,5 дають можливість складати їх в один транспортний пакет і розкладати їх з цього пакету в поздовжнє положення в міру опущення споруджувальної модульної перегородки 6 у вибухову свердловину 7 з модульним наро 5 44947 щуванням її довжини до проектної з одночасною додатковим з'єднанням суміжних модулів перегородки 6 за допомогою стопорних шпильок, вставлених у два отвори, розташованих з обох сторін від раніше виконаних шарнірних з'єднань модулів один з одним, як показано на Фіг.4. Зафіксована в свердловині 7 у підвісному стані модульна перегородка 6 розділяє об'єм зарядної камери на заряджаєму 8 і не заряджаєму 9 камери. (Фіг.4, розріз по А-А). Доцільно перегородку свердловини виконувати з одного дліномірного модуля, стандартний ряд довжин якого: 12, 10, 8, 6 метрів. Якщо ці модулі розрізати пополам, то з їх частин шляхом попарного з'єднання утворюють двомодульні перегородки Комп’ютерна верстка Л. Купенко 6 з відповідним рядом їх довжин: 11, 9, 7 метрів. Таким чином можна досягти тільки одне з'єднання в двомодульній перегородці, що підвищує її надійність. Установку модульної перегородки в свердловину слід виконувати в день прийому бурового блоку уступу до заряджання свердловин. Запропоноване технічне рішення, в порівнянні з прототипом, дозволяє; спростити конструкцію, зменшити кількість модулів в перегородці та їх з'єднань, зменшити вартість виробу в 2...3 рази, а також підвищити надійність з'єднань модулів в модульній поздовжній перегородці, опущеної у вибухову свердловину. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
