Кріохірургічний апарат

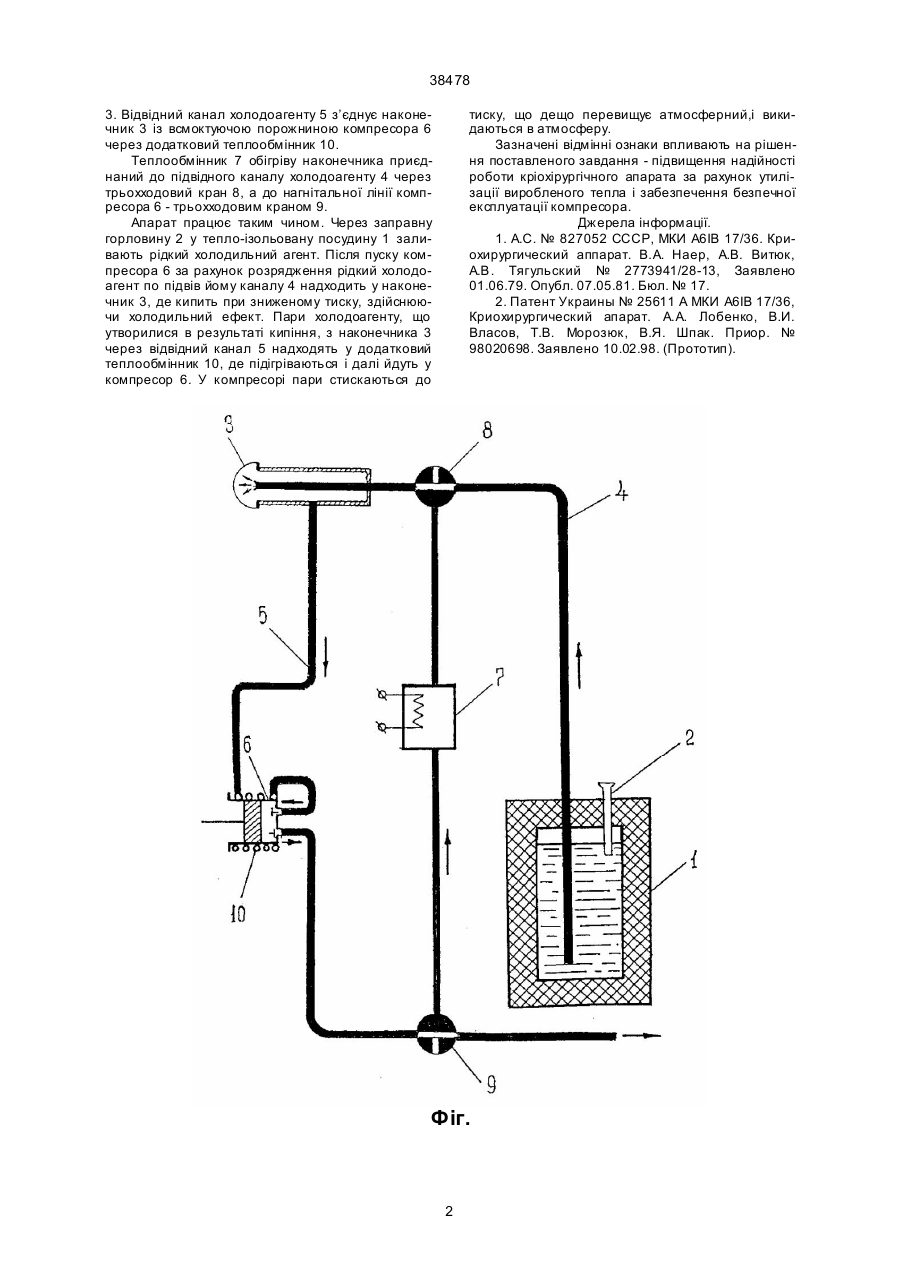

Кріохірургічний апарат, що містить теплоізольовану посудину, заправну горловину для рідкого холодоагенту, наконечник, підвідний і відвідний канали холодоагенту, теплообмінник обігріву наконечника, компресор, і відрізняється тим, що апарат має додатковий теплообмінник, навитий на зовнішній кожух компресора і приєднаний з одного боку до відвідного каналу холодоагенту, а з другого - до всмоктуючої порожнини компресора. (19) (21) 2000074090 (22) 11.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Власов Володимир Іванович, Сурмяк Ярослав Станіславович, Пушкарський Віктор Васильович, Венгер Наталія Дмитрівна (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ МОРСЬКОЇ МЕДИЦИНИ 38478 3. Відвідний канал холодоагенту 5 з’єднує наконечник 3 із всмоктуючою порожниною компресора 6 через додатковий теплообмінник 10. Теплообмінник 7 обігріву наконечника приєднаний до підвідного каналу холодоагенту 4 через трьохходовий кран 8, а до нагнітальної лінії компресора 6 - трьохходовим краном 9. Апарат працює таким чином. Через заправну горловину 2 у тепло-ізольовану посудину 1 заливають рідкий холодильний агент. Після пуску компресора 6 за рахунок розрядження рідкий холодоагент по підвів йому каналу 4 надходить у наконечник 3, де кипить при зниженому тиску, здійснюючи холодильний ефект. Пари холодоагенту, що утворилися в результаті кипіння, з наконечника 3 через відвідний канал 5 надходять у додатковий теплообмінник 10, де підігріваються і далі йдуть у компресор 6. У компресорі пари стискаються до тиску, що дещо перевищує атмосферний,і викидаються в атмосферу. Зазначені відмінні ознаки впливають на рішення поставленого завдання - підвищення надійності роботи кріохірургічного апарата за рахунок утилізації виробленого тепла і забезпечення безпечної експлуатації компресора. Джерела інформації. 1. А.С. № 827052 СССР, МКИ А6ІВ 17/36. Криохирургический аппарат. В.А. Наер, А.В. Витюк, А.В. Тягульский № 2773941/28-13, Заявлено 01.06.79. Опубл. 07.05.81. Бюл. № 17. 2. Патент Украины № 25611 А МКИ А6ІВ 17/36, Криохирургический апарат. А.А. Лобенко, В.И. Власов, Т.В. Морозюк, В.Я. Шпак. Приор. № 98020698. Заявлено 10.02.98. (Прототип). Фіг. 2 38478 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
