Електрод для електроімпульсного припікання порошкових покрить
Номер патенту: 37465
Опубліковано: 15.05.2001
Автори: Златопольський Федір Йосипович, Красота Михайло Віталійович, Лопата Лариса Анатоліївна
Формула / Реферат
Електрод для електроімпульсного припікання порошкових покрить, який має контактну поверхню, який відрізняється тим, що контактна поверхня його виконана конусоподібною.
Текст

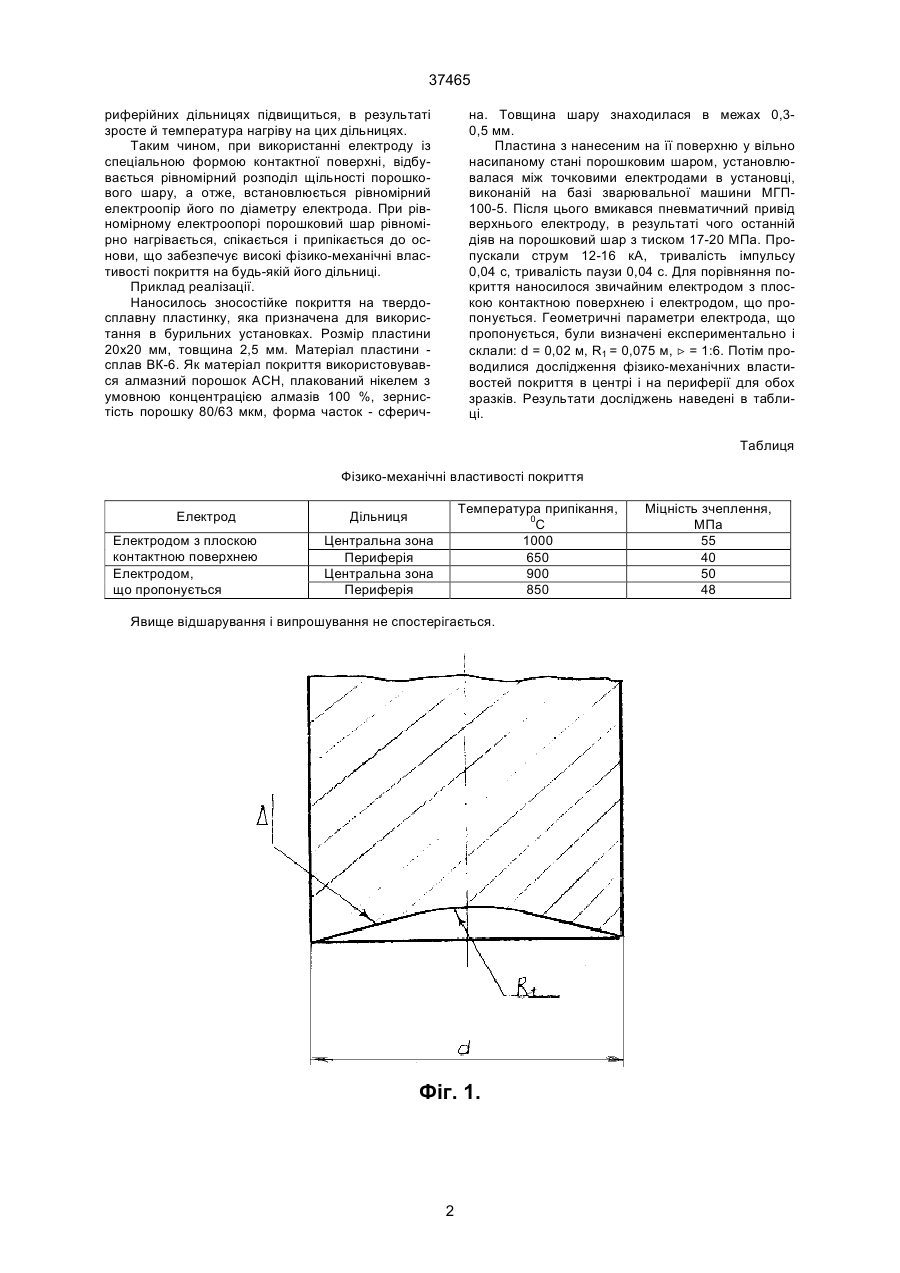

Електрод для електроімпульсного припікання порошкових покрить, який має контактну поверхню, якій відрізняється тим, що контактна поверхня його виконана конусоподібною. (19) (21) 99010215 (22) 14.01.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Лопата Лариса Анатоліївна, Златопольський Федір Йосипович, Красота Михайло Віталійович 37465 риферійних дільницях підвищиться, в результаті зросте й температура нагріву на цих дільницях. Таким чином, при використанні електроду із спеціальною формою контактної поверхні, відбувається рівномірний розподіл щільності порошкового шару, а отже, встановлюється рівномірний електроопір його по діаметру електрода. При рівномірному електроопорі порошковий шар рівномірно нагрівається, спікається і припікається до основи, що забезпечує високі фізико-механічні властивості покриття на будь-якій його дільниці. Приклад реалізації. Наносилось зносостійке покриття на твердосплавну пластинку, яка призначена для використання в бурильних установках. Розмір пластини 20х20 мм, товщина 2,5 мм. Матеріал пластини сплав ВК-6. Як матеріал покриття використовувався алмазний порошок АСН, плакований нікелем з умовною концентрацією алмазів 100 %, зернистість порошку 80/63 мкм, форма часток - сферич на. Товщина шару знаходилася в межах 0,30,5 мм. Пластина з нанесеним на її поверхню у вільно насипаному стані порошковим шаром, установлювалася між точковими електродами в установці, виконаній на базі зварювальної машини МГП100-5. Після цього вмикався пневматичний привід верхнього електроду, в результаті чого останній діяв на порошковий шар з тиском 17-20 МПа. Пропускали струм 12-16 кА, тривалість імпульсу 0,04 с, тривалість паузи 0,04 с. Для порівняння покриття наносилося звичайним електродом з плоскою контактною поверхнею і електродом, що пропонується. Геометричні параметри електрода, що пропонується, були визначені експериментально і склали: d = 0,02 м, R1 = 0,075 м, > = 1:6. Потім проводилися дослідження фізико-механічних властивостей покриття в центрі і на периферії для обох зразків. Результати досліджень наведені в таблиці. Таблиця Фізико-механічні властивості покриття Електрод Електродом з плоскою контактною поверхнею Електродом, що пропонується Температура припікання, 0 С 1000 650 900 850 Дільниця Центральна зона Периферія Центральна зона Периферія Явище відшарування і випрошування не спостерігається. Фіг. 1. 2 Міцність зчеплення, МПа 55 40 50 48 37465 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrode for electric-pulse burning of powder coatings
Автори англійськоюLopata Larysa Anatoliivna, Zlatopolskyi Fedir Yosypovych, Krasota Mykhailo Vitaliiovych
Назва патенту російськоюЭлектрод для электроимпульсного прижигания порошковых покрытий
Автори російськоюЛопата Лариса Анатолиевна, Златопольский Федор Иосифович, Красота Михаил Витальевич
МПК / Мітки
МПК: B22F 1/00
Мітки: припікання, електрод, покрить, порошкових, електроімпульсного
