Вантажопідйомний захоплювач

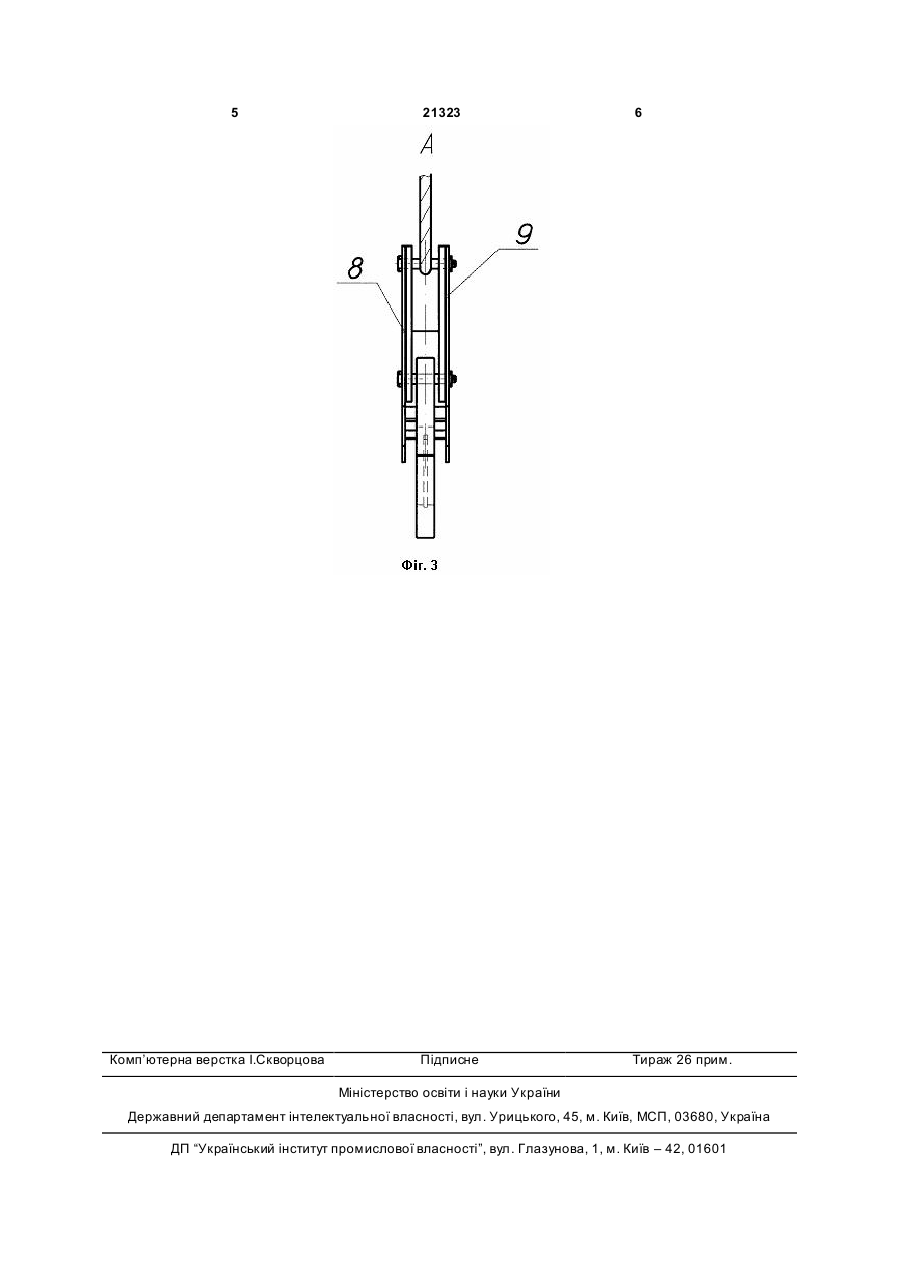

1. Вантажопідйомний захоплювач, виконаний у вигляді скоби, яка навішена за допомогою стропа на крюк вантажопідйомного механізму і шарнірно зв'язаного зі скобою фіксатора, обладнаного замикаючим виступом, що жорстко скріплений з ним під деяким кутом, який відрізняється тим, що вантажопідйомний захоплювач обладнано сережкою, з одного боку шарнірно зв'язаною зі скобою, а з ін 3 21323 4 жувачем, жорстко закріпленим на бічній поверхні шарніра 4, буде притискати упор 10 до обмежуваскоби. ча 12. При цьому обмежувач, жорстко закріплений на При установці вантажу, зів скоби 1 заводять у бічній поверхні скоби, виконаний у вигляді ручки, а вушко вантажу. При цьому вушко вантажу, упирау фіксаторі викопано наскрізний отвір. ючись в замикаючий виступ 7, розгортає фіксатор Суть корисної моделі пояснюється креслення6 навколо шарніра 4, звільняючи обмежувач 12 від ми, де на Фіг.1 зображено загальний вид вантажозачеплення з упором 10. Потім за допомогою ванпідйомного захоплювача, на Фіг.2 вантажопідйомтажопідйомного механізму, піднімають за строп 5 ний захоплювач в робочому положенні, на Фіг.3 скобу 1. При цьому сережка 2, займаючи вертикавид по А на Фіг.2. льне положення, тягне за собою скобу 1 і фіксатор Вантажопідйомний захоплювач складається зі 6, що скріплюється зі стропом 5 за допомогою шаскоби 1 та сережки 2, що скріплюється з нею за рніра 4. Фіксатор 6 займає робоче положення: допомогою шарніра 3. Вільний кінець сережки 2 за упор 11 упирається в обмежувач 12 надійно закридопомогою шарніра 4 скріплюється із стропом 5 і ваючи зів крюка замикаючим виступом 7. фіксатором 6, що обладнано замикаючим вистуДля звільнення вантажу, робочий, обслуговупом 7. Фіксатор 6 складається з двох паралельно ючий цей вантажопідйомний захоплювач, за дорозташованих і жорстко закріплених між собою на помогою отвору Б у фіксаторі 6, повертає його деякій відстані пластин 8 і 9. У фіксаторі 6 виконанавколо шарніра 4 і звільняє упор 11 від зачепно отвір Б для зручності в експлуатації. На вільнолення з обмежувачем 12, відкриваючи зів скоби 1. му кінці фіксатора 6 між пластинами 8 та 9 закріпПісля звільнення скоби 1 від вантажу робочий лені під кутом один до одного упори 10 та 11. На встановлює фіксатор 6 таким чином, що упор 10 бічній поверхні скоби 1 жорстко закріплено обмерозташовується за обмежувачем 12. Таким чипом жувач 12, який викопано у вигляді ручки. вантажопідйомний захоплювач знов готовий до Вантажопідйомний захоплювач працює таким роботи. чином. Застосування запропонованого технічного ріНа початку роботи скобу 1 встановлюють в гошення дозволить спростити конструкцію вантажоризонтальне положення і фіксують шляхом устапідйомного захоплювача, зменшити його металоновки (фіксатора 6 у положення, коли упор 10, місткість, підвищити надійність в роботі і збільшити жорстко закріплений між пластинами 8 та 9 фіксатермін служби. тора 6, розташовується за обмежувачем 12. При Крім того, запропонований вантажопідйомний переміщенні вантажопідйомного захоплювача за захоплювач дозволить проводити кріплення ванстроп 5, навішаний на крюк вантажопідйомного тажу в лежачому положенні скоби (з підлоги), що в механізму, фіксатор 6 повертаючись навколо осі деяких випадках дуже зручно. 5 Комп’ютерна верстка І.Скворцова 21323 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
