Спосіб запалювання розрядної лампи

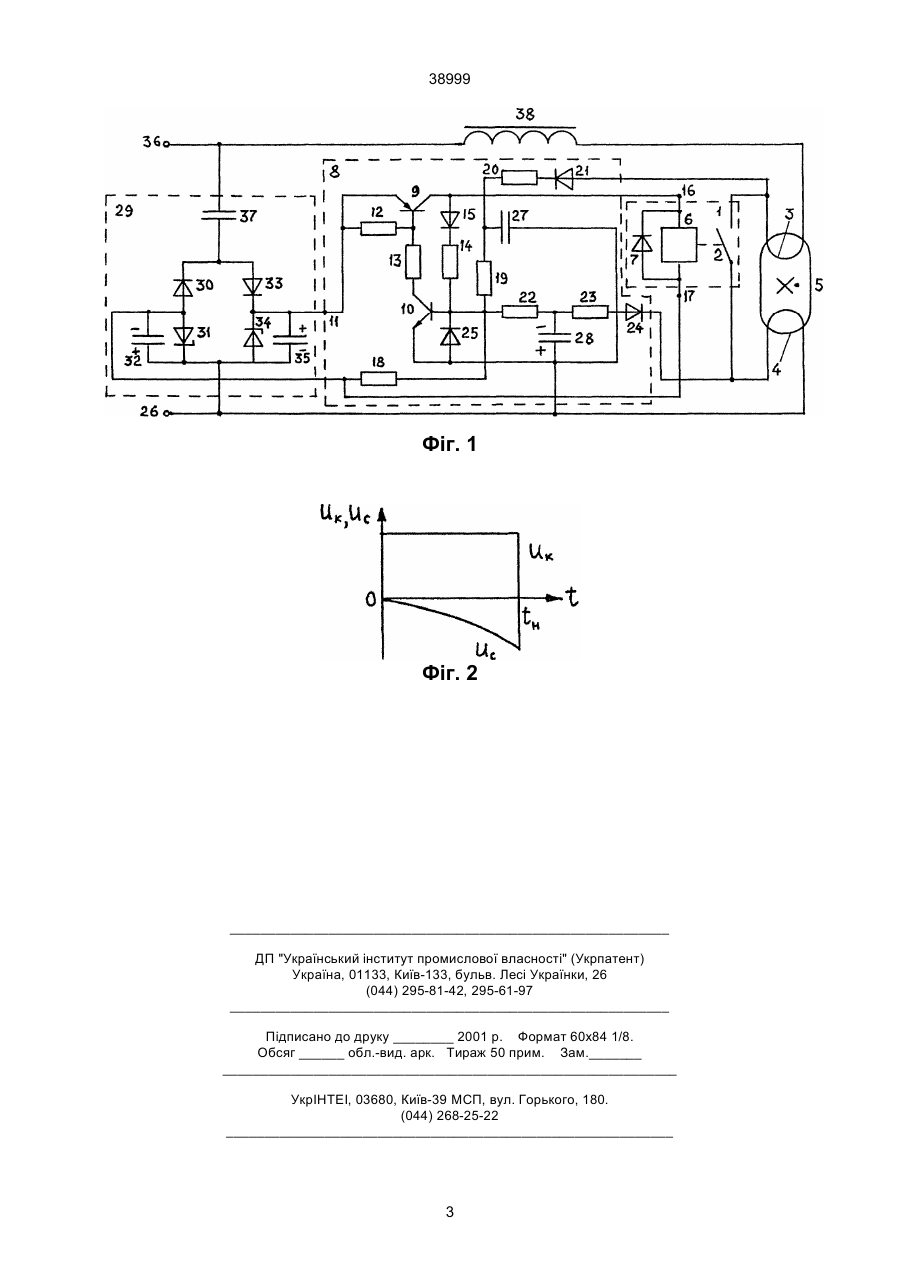

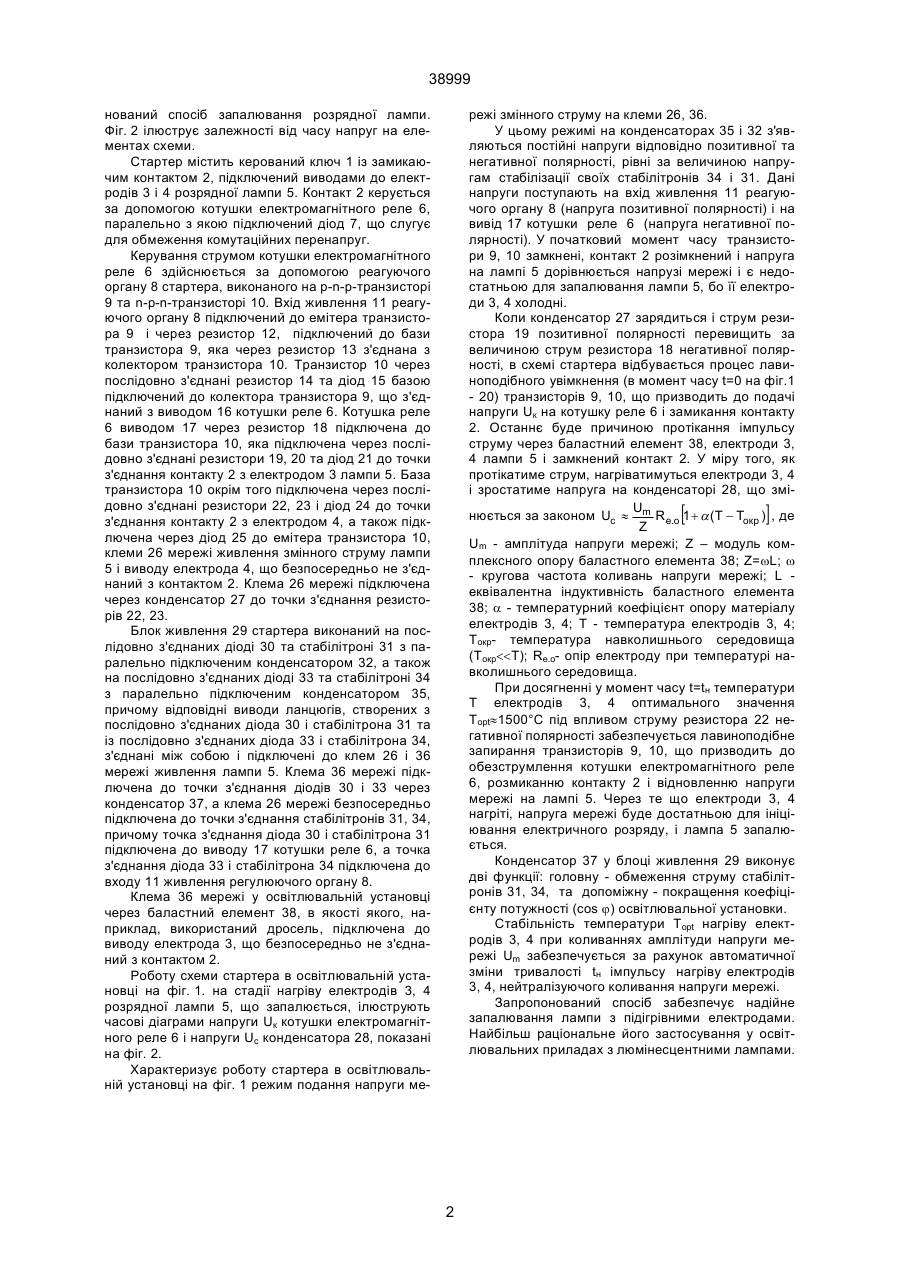

Спосіб запалювання розрядної лампи шляхом попереднього нагріву її електродів імпульсом струму і наступного додання до лампи імпульсу напруги, який ініціює у ній електричний розряд, який відрізняється тим, що момент закінчення стадії нагріву електродів до оптимальної температури визначають по величині термозалежного падіння напруги на електроді. (19) (21) 2000127498 (22) 26.12.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Брезінський Володимир Георгійович, Аветісов Геннадій Ернстович, Дикань Сергій Володимирович, Кравченко Юрій Петрович, Намітоков Кемаль Кадирович (73) Закрите акціонерне товариство "ТЕКАУТ", 38999 нований спосіб запалювання розрядної лампи. Фіг. 2 ілюструє залежності від часу напруг на елементах схеми. Стартер містить керований ключ 1 із замикаючим контактом 2, підключений виводами до електродів 3 і 4 розрядної лампи 5. Контакт 2 керується за допомогою котушки електромагнітного реле 6, паралельно з якою підключений діод 7, що слугує для обмеження комутаційних перенапруг. Керування струмом котушки електромагнітного реле 6 здійснюється за допомогою реагуючого органу 8 стартера, виконаного на p-n-p-транзисторі 9 та n-p-n-транзисторі 10. Вхід живлення 11 реагуючого органу 8 підключений до емітера транзистора 9 і через резистор 12, підключений до бази транзистора 9, яка через резистор 13 з'єднана з колектором транзистора 10. Транзистор 10 через послідовно з'єднані резистор 14 та діод 15 базою підключений до колектора транзистора 9, що з'єднаний з виводом 16 котушки реле 6. Котушка реле 6 виводом 17 через резистор 18 підключена до бази транзистора 10, яка підключена через послідовно з'єднані резистори 19, 20 та діод 21 до точки з'єднання контакту 2 з електродом 3 лампи 5. База транзистора 10 окрім того підключена через послідовно з'єднані резистори 22, 23 і діод 24 до точки з'єднання контакту 2 з електродом 4, а також підключена через діод 25 до емітера транзистора 10, клеми 26 мережі живлення змінного струму лампи 5 і виводу електрода 4, що безпосередньо не з'єднаний з контактом 2. Клема 26 мережі підключена через конденсатор 27 до точки з'єднання резисторів 22, 23. Блок живлення 29 стартера виконаний на послідовно з'єднаних діоді 30 та стабілітроні 31 з паралельно підключеним конденсатором 32, а також на послідовно з'єднаних діоді 33 та стабілітроні 34 з паралельно підключеним конденсатором 35, причому відповідні виводи ланцюгів, створених з послідовно з'єднаних діода 30 і стабілітрона 31 та із послідовно з'єднаних діода 33 і стабілітрона 34, з'єднані між собою і підключені до клем 26 і 36 мережі живлення лампи 5. Клема 36 мережі підключена до точки з'єднання діодів 30 і 33 через конденсатор 37, а клема 26 мережі безпосередньо підключена до точки з'єднання стабілітронів 31, 34, причому точка з'єднання діода 30 і стабілітрона 31 підключена до виводу 17 котушки реле 6, а точка з'єднання діода 33 і стабілітрона 34 підключена до входу 11 живлення регулюючого органу 8. Клема 36 мережі у освітлювальній установці через баластний елемент 38, в якості якого, наприклад, використаний дросель, підключена до виводу електрода 3, що безпосередньо не з'єднаний з контактом 2. Роботу схеми стартера в освітлювальній установці на фіг. 1. на стадії нагріву електродів 3, 4 розрядної лампи 5, що запалюється, ілюструють часові діаграми напруги Uк котушки електромагнітного реле 6 і напруги Uс конденсатора 28, показані на фіг. 2. Характеризує роботу стартера в освітлювальній установці на фіг. 1 режим подання напруги ме режі змінного струму на клеми 26, 36. У цьому режимі на конденсаторах 35 і 32 з'являються постійні напруги відповідно позитивної та негативної полярності, рівні за величиною напругам стабілізації своїх стабілітронів 34 і 31. Дані напруги поступають на вхід живлення 11 реагуючого органу 8 (напруга позитивної полярності) і на вивід 17 котушки реле 6 (напруга негативної полярності). У початковий момент часу транзистори 9, 10 замкнені, контакт 2 розімкнений і напруга на лампі 5 дорівнюється напрузі мережі і є недостатньою для запалювання лампи 5, бо її електроди 3, 4 холодні. Коли конденсатор 27 зарядиться і струм резистора 19 позитивної полярності перевищить за величиною струм резистора 18 негативної полярності, в схемі стартера відбувається процес лавиноподібного увімкнення (в момент часу t=0 на фіг.1 - 20) транзисторів 9, 10, що призводить до подачі напруги Uк на котушку реле 6 і замикання контакту 2. Останнє буде причиною протікання імпульсу струму через баластний елемент 38, електроди 3, 4 лампи 5 і замкнений контакт 2. У міру того, як протікатиме струм, нагріватимуться електроди 3, 4 і зростатиме напруга на конденсаторі 28, що зміU нюється за законом Uc » m Re.o 1 + a (T - Tокр ) , де Z Um - амплітуда напруги мережі; Z – модуль комплексного опору баластного елемента 38; Z=wL; w - кругова частота коливань напруги мережі; L еквівалентна індуктивність баластного елемента 38; a - температурний коефіцієнт опору матеріалу електродів 3, 4; Т - температура електродів 3, 4; Токр- температура навколишнього середовища (Токр
