Клапан електромагнітний прямоточний

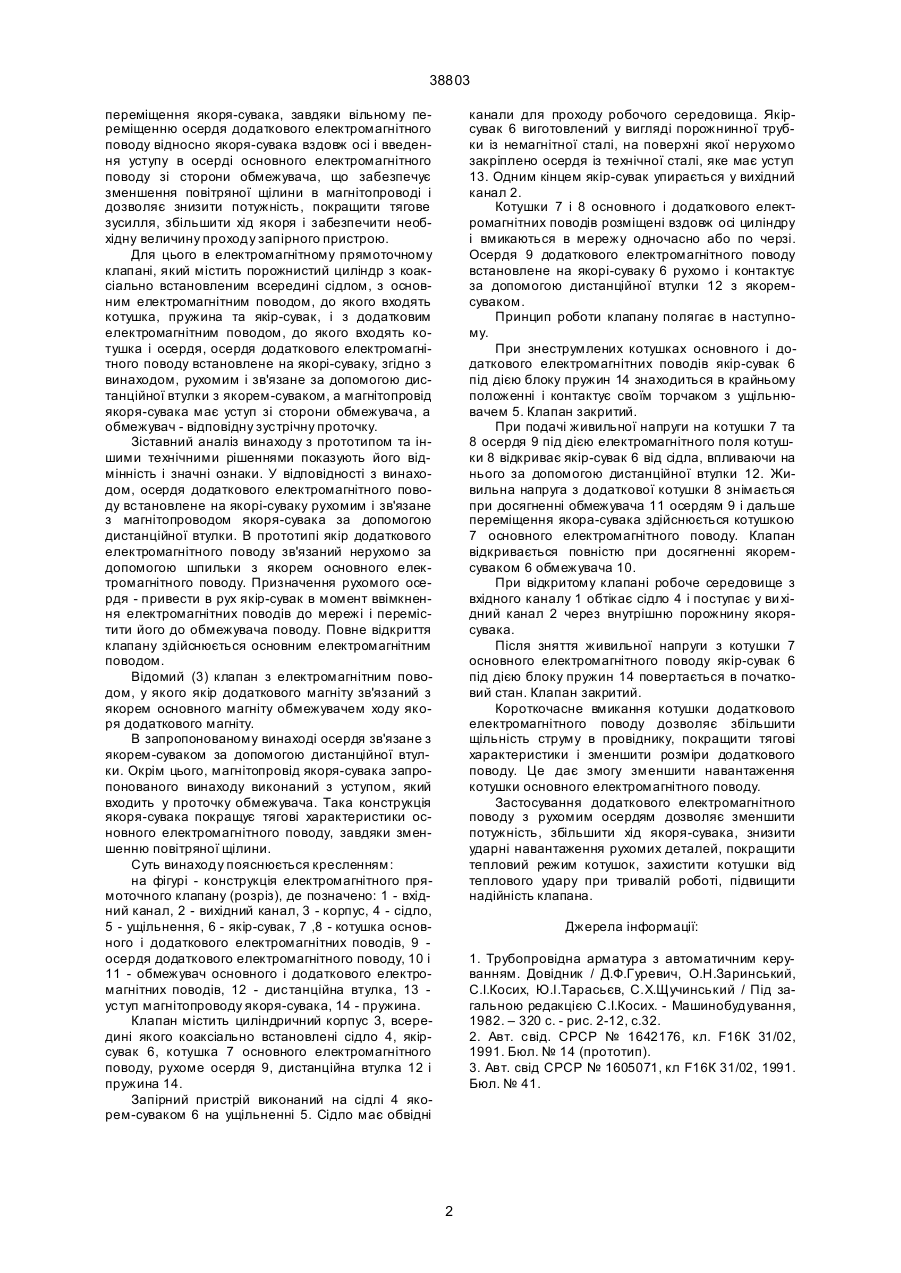

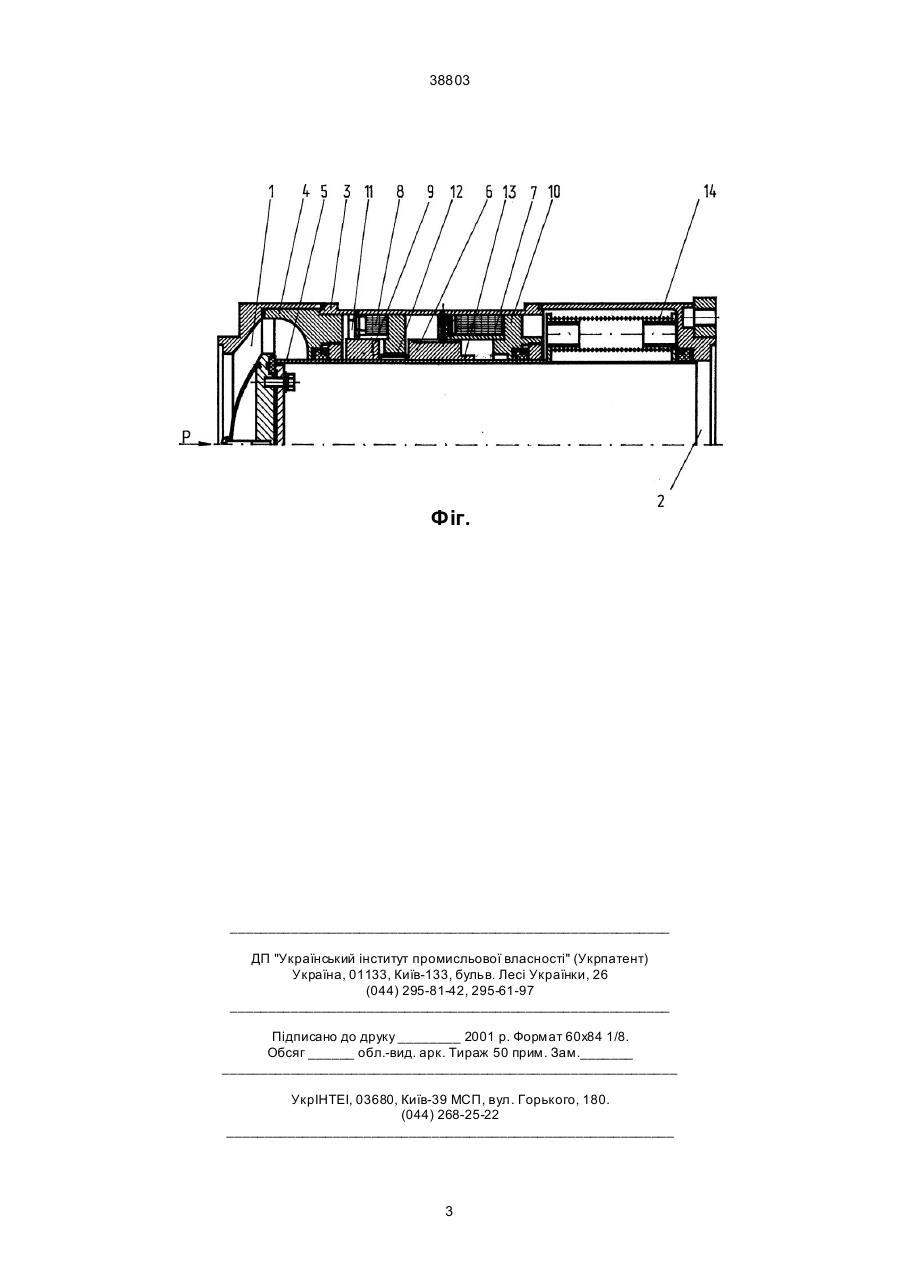

Клапан електромагнітний прямоточний, який містить порожнистий циліндр з коаксіально встановленим всередині сідлом, з основним електромагнітним поводом, в який входить котушка, пру 38803 переміщення якоря-сувака, завдяки вільному переміщенню осердя додаткового електромагнітного поводу відносно якоря-сувака вздовж осі і введення уступу в осерді основного електромагнітного поводу зі сторони обмежувача, що забезпечує зменшення повітряної щілини в магнітопроводі і дозволяє знизити потужність, покращити тягове зусилля, збільшити хід якоря і забезпечити необхідну величину проходу запірного пристрою. Для цього в електромагнітному прямоточному клапані, який містить порожнистий циліндр з коаксіально встановленим всередині сідлом, з основним електромагнітним поводом, до якого входять котушка, пружина та якір-сувак, і з додатковим електромагнітним поводом, до якого входять котушка і осердя, осердя додаткового електромагнітного поводу встановлене на якорі-суваку, згідно з винаходом, рухомим і зв'язане за допомогою дистанційної втулки з якорем-суваком, а магнітопровід якоря-сувака має уступ зі сторони обмежувача, а обмежувач - відповідну зустрічну проточку. Зіставний аналіз винаходу з прототипом та іншими технічними рішеннями показують його відмінність і значні ознаки. У відповідності з винаходом, осердя додаткового електромагнітного поводу встановлене на якорі-суваку рухомим і зв'язане з магнітопроводом якоря-сувака за допомогою дистанційної втулки. В прототипі якір додаткового електромагнітного поводу зв'язаний нерухомо за допомогою шпильки з якорем основного електромагнітного поводу. Призначення рухомого осердя - привести в рух якір-сувак в момент ввімкнення електромагнітних поводів до мережі і перемістити його до обмежувача поводу. Повне відкриття клапану здійснюється основним електромагнітним поводом. Відомий (3) клапан з електромагнітним поводом, у якого якір додаткового магніту зв'язаний з якорем основного магніту обмежувачем ходу якоря додаткового магніту. В запропонованому винаході осердя зв'язане з якорем-суваком за допомогою дистанційної втулки. Окрім цього, магнітопровід якоря-сувака запропонованого винаходу виконаний з уступом, який входить у проточку обмежувача. Така конструкція якоря-сувака покращує тягові характеристики основного електромагнітного поводу, завдяки зменшенню повітряної щілини. Суть винаходу пояснюється кресленням: на фігурі - конструкція електромагнітного прямоточного клапану (розріз), де позначено: 1 - вхідний канал, 2 - вихідний канал, 3 - корпус, 4 - сідло, 5 - ущільнення, 6 - якір-сувак, 7 ,8 - котушка основного і додаткового електромагнітних поводів, 9 осердя додаткового електромагнітного поводу, 10 і 11 - обмежувач основного і додаткового електромагнітних поводів, 12 - дистанційна втулка, 13 уступ магнітопроводу якоря-сувака, 14 - пружина. Клапан містить циліндричний корпус 3, всередині якого коаксіально встановлені сідло 4, якірсувак 6, котушка 7 основного електромагнітного поводу, рухоме осердя 9, дистанційна втулка 12 і пружина 14. Запірний пристрій виконаний на сідлі 4 якорем-суваком 6 на ущільненні 5. Сідло має обвідні канали для проходу робочого середовища. Якірсувак 6 виготовлений у вигляді порожнинної трубки із немагнітної сталі, на поверхні якої нерухомо закріплено осердя із технічної сталі, яке має уступ 13. Одним кінцем якір-сувак упирається у вихідний канал 2. Котушки 7 і 8 основного і додаткового електромагнітних поводів розміщені вздовж осі циліндру і вмикаються в мережу одночасно або по черзі. Осердя 9 додаткового електромагнітного поводу встановлене на якорі-суваку 6 рухомо і контактує за допомогою дистанційної втулки 12 з якоремсуваком. Принцип роботи клапану полягає в наступному. При знеструмлених котушках основного і додаткового електромагнітних поводів якір-сувак 6 під дією блоку пружин 14 знаходиться в крайньому положенні і контактує своїм торчаком з ущільнювачем 5. Клапан закритий. При подачі живильної напруги на котушки 7 та 8 осердя 9 під дією електромагнітного поля котушки 8 відкриває якір-сувак 6 від сідла, впливаючи на нього за допомогою дистанційної втулки 12. Живильна напруга з додаткової котушки 8 знімається при досягненні обмежувача 11 осердям 9 і дальше переміщення якора-сувака здійснюється котушкою 7 основного електромагнітного поводу. Клапан відкривається повністю при досягненні якоремсуваком 6 обмежувача 10. При відкритому клапані робоче середовище з вхідного каналу 1 обтікає сідло 4 і поступає у ви хідний канал 2 через внутрішню порожнину якорясувака. Після зняття живильної напруги з котушки 7 основного електромагнітного поводу якір-сувак 6 під дією блоку пружин 14 повертається в початковий стан. Клапан закритий. Короткочасне вмикання котушки додаткового електромагнітного поводу дозволяє збільшити щільність струму в провіднику, покращити тягові характеристики і зменшити розміри додаткового поводу. Це дає змогу зменшити навантаження котушки основного електромагнітного поводу. Застосування додаткового електромагнітного поводу з рухомим осердям дозволяє зменшити потужність, збільшити хід якоря-сувака, знизити ударні навантаження рухомих деталей, покращити тепловий режим котушок, захистити котушки від теплового удару при тривалій роботі, підвищити надійність клапана. Джерела інформації: 1. Трубопровідна арматура з автоматичним керуванням. Довідник / Д.Ф.Гуревич, О.Н.Заринський, С.І.Косих, Ю.І.Тарасьєв, С.Х.Щучинський / Під загальною редакцією С.І.Косих. - Машинобудування, 1982. – 320 с. - рис. 2-12, с.32. 2. Авт. свід. СРСР № 1642176, кл. F16К 31/02, 1991. Бюл. № 14 (прототип). 3. Авт. свід СРСР № 1605071, кл F16К 31/02, 1991. Бюл. № 41. 2 38803 Фіг. __________________________________________________________ ДП "Український інститут промисльової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
