Спосіб термічної газифікації вуглеводневих продуктів та газогенератор для його здійснення

Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 38802

Опубліковано: 15.05.2001

Автори: Зубанюк Юрій Романович, Мирний Володимир Семенович

Завантажити PDF файл.

Текст

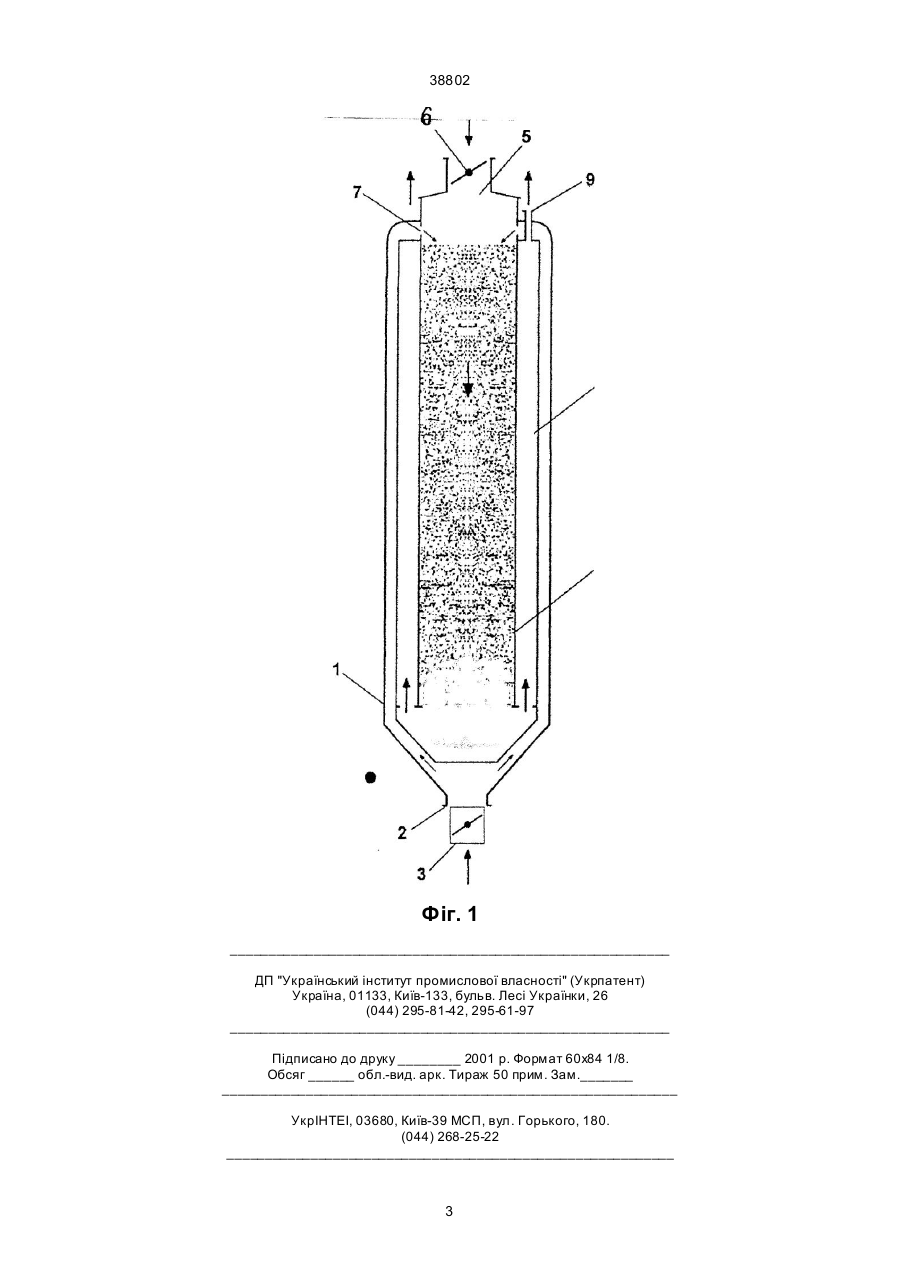

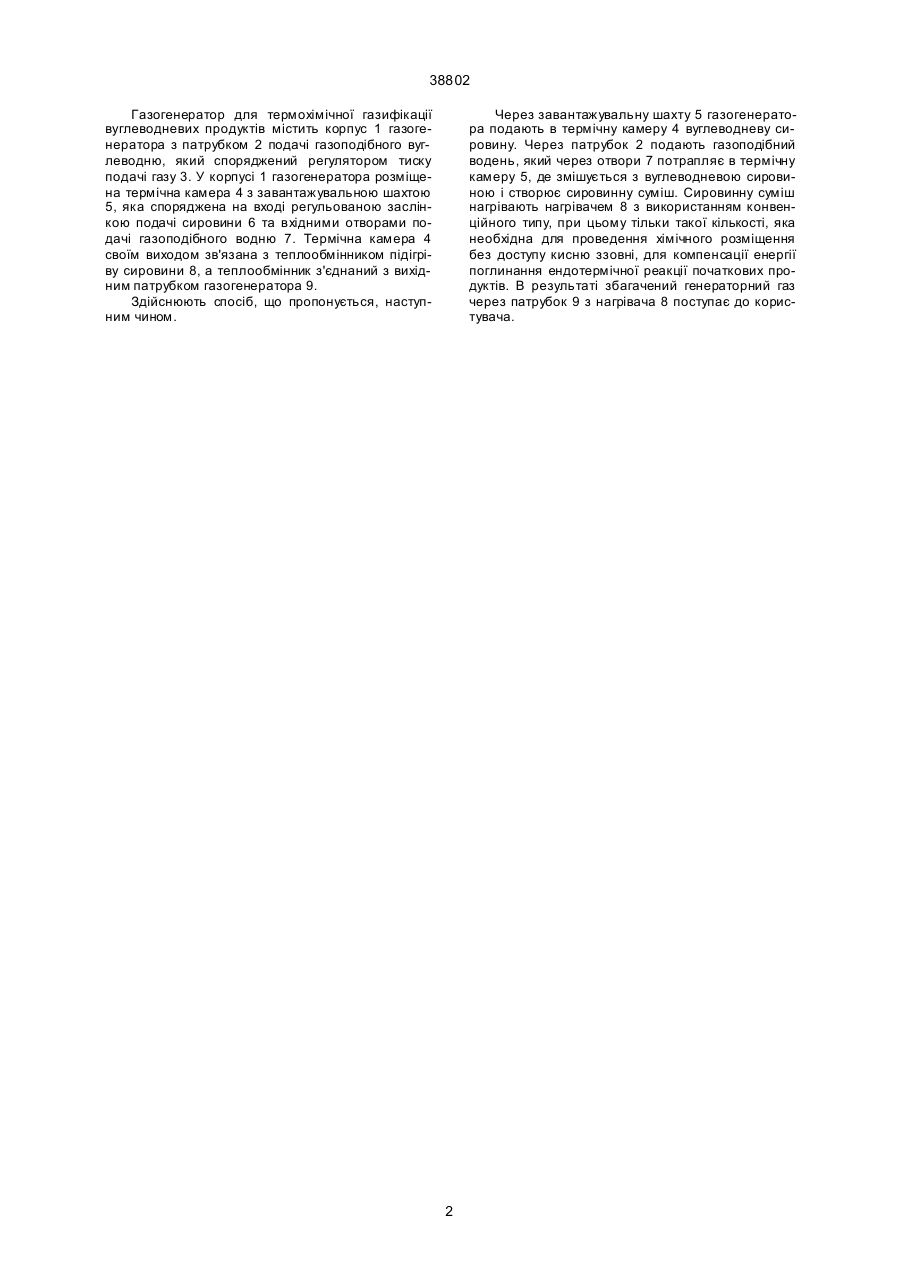

Спосіб термічної газифікації вуглеводневих продуктів, що включає подачу вуглеводневої сировини у газогенератор, його підігрів та змішування з газом, який відрізняється тим, що вуглеводневу сировину подають у термічну камеру і пропу 38802 Газогенератор для термохімічної газифікації вуглеводневих продуктів містить корпус 1 газогенератора з патрубком 2 подачі газоподібного вуглеводню, який споряджений регулятором тиску подачі газу 3. У корпусі 1 газогенератора розміщена термічна камера 4 з завантажувальною шахтою 5, яка споряджена на вході регульованою заслінкою подачі сировини 6 та вхідними отворами подачі газоподібного водню 7. Термічна камера 4 своїм виходом зв'язана з теплообмінником підігріву сировини 8, а теплообмінник з'єднаний з вихідним патрубком газогенератора 9. Здійснюють спосіб, що пропонується, наступним чином. Через завантажувальну шахту 5 газогенератора подають в термічну камеру 4 вуглеводневу сировину. Через патрубок 2 подають газоподібний водень, який через отвори 7 потрапляє в термічну камеру 5, де змішується з вуглеводневою сировиною і створює сировинну суміш. Сировинну суміш нагрівають нагрівачем 8 з використанням конвенційного типу, при цьому тільки такої кількості, яка необхідна для проведення хімічного розміщення без доступу кисню ззовні, для компенсації енергії поглинання ендотермічної реакції початкових продуктів. В результаті збагачений генераторний газ через патрубок 9 з нагрівача 8 поступає до користувача. 2 38802 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Method for thermal gasification of hydrocarbon products and gas generator for its realization

Автори англійською

Zubaniuk Yurii Romanovych, Myrnyi Volodymyr Semenovych

Назва патенту російською

Способ термической газификации углеводородных продуктов и газогенератор для его осуществления

Автори російською

Зубанюк Юрий Романович, Мирный Владимир Семенович

МПК / Мітки

МПК: F01K 23/10

Мітки: здійснення, спосіб, газифікації, вуглеводневих, термічної, продуктів, газогенератор
