Пристрій для захисного вимикання в електричних мережах вибухонебезпечних виробництв

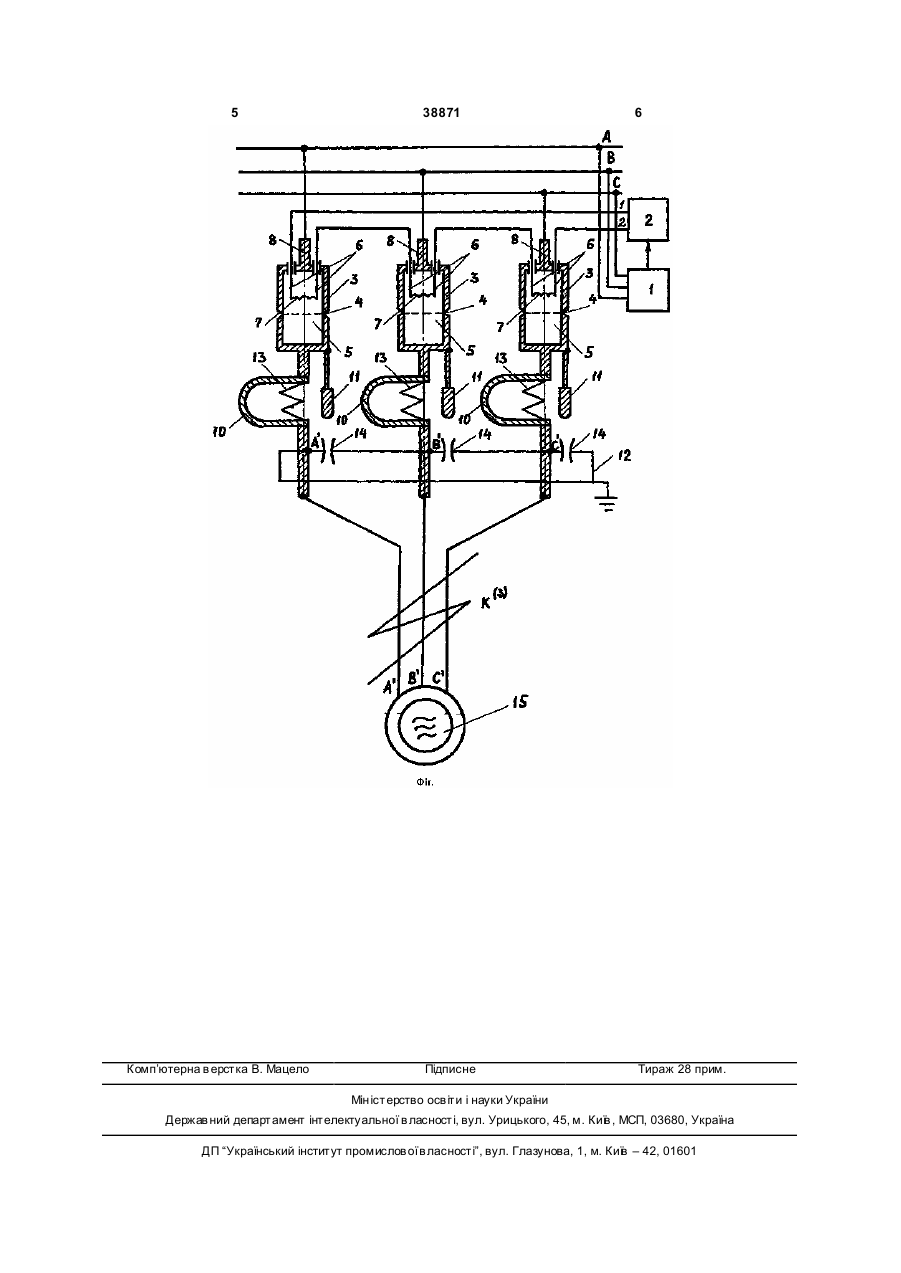

Пристрій для захисного вимикання в електричних мережах вибухонебезпечних виробництв, що містить запобіжник, виконаний у вигляді заповненого діелектриком порожнистого струмопровідного 3 38871 4 але так як у кінці аварійної лінії може бути обертодо виходів 1 і 2 генератора 2. Жорсткий вивід 8 вий електродвигун, що здійснює «підживлення» кожного запобіжника приєднано до живильної меаварійної дільниці, то ймовірність вибуху чи пожережі змінного А, В, С чи постійного (тоді потребужі, яка хоч і є істотно зниженою порівняно з випадється тільки два запобіжники) струму. Жорсткий ком використання автоматичного вимикача класививід 9, що контактує з корпусом запобіжника 3, чного типу в оболонці (вакуумного чи виконано з двох частин, з'єднаних гн учким провіделектромагнітного з часом вимикання 40-60мс), ником 10, і приєднано до мережі, що захищається, проте, ще достатньо висока. тобто до точок А1 ; В1 і С1 . Нижню частину всі х каУ основу запропонованої корисної моделі помер 3 обладнано короткозамикачами 11 ковзного ставлено завдання зі створення такого пристрою типу, що забезпечують з'єднання кола 12 замидля захисного вимикання в електричних мережах кання на землю та її фіксацію пружинами 13 через вибухонебезпечних виробництв, у котрому ствопари стаціонарних контактів 14. На фігурі показано рення додаткового кола, утвореного елементами також електродвигун 15 і аварійна точка K(з). Прупристрою, дозволяє виключити в аварійній точці жини 13, що з'єднують, крім гнучкого провідника протікання струму, обумовленого обертовими еле10, дві частини жорсткого виводу 9, перебувають у ктродвигунами навантаження, що значно підвищує розтягнутому стані. безпеку використання електроенергії в ша хтних Працює пристрій так. умовах. У разі виникнення замикання в мережі, що заПоставлене завдання вирішується за рахунок хи щається (точка K(з)) зростає струм у живильній того, що в пристрої для захисного вимикання в мережі А, В, С, унаслідок чого спрацьовує швиделектричних мережах вибухонебезпечних виробкодійний захист 1, який подає імпульс на генераництв, що містить запобіжник, виконаний у вигляді тор 2. Останній подає імпульс струму на послідовзаповненого діелектриком порожнистого струмопно з'єднані провідники 7, розташовані в ровідного корпусу, обладнаного кришками, у одну діелектричній рідині 5 усередині запобіжника 3. з яких через прохідні ізолятори вмонтовано вивоДалі, при одночасному перегорянні закорочувальди, кінці котрих, розташовані в корпусі, закорочено них провідників 7, відбувається різке збільшення провідником малого діаметра, а кінці, розташовані тиску усередині корпусу запобіжника 3, у резульпоза корпусом, з'єднано з високовольтним імпультаті чого вони одночасно розриваються по протосним джерелом енергії, при цьому зовнішня повечуваннях 4. За рахунок набутої кінетичної енергії рхня корпусу має кільцеві канавки, згідно з кориснижня частина запобіжника з короткозамикачем ною моделлю, нижню частину корпусу з 11, сполучена з приєднанням, яке відходить, гнучзовнішнього боку обладнано гнучким провідником ким провідником 10, з великою швидкістю входить для приєднання до ділянці мережі, що захищаєтьу стаціонарні контакти 14 (без вібрацій і «відскося, і короткозамикачем для створення мережі заків»), утворюючи коло 12 заземлення. Утримуванземлення, при цьому провідники малого діаметра, ня короткозамикачів 11 у стаціонарних контактах розташовані в камерах, з'єднано послідовно один 14 і забезпечення надійного контакту здійснюється з одним. пружиною 13. Таким чином, струми можливого На фігурі наведено принципову схему запропідживлення від обертового двигуна 15, унаслідок понованого пристрою для захисту. закорочення пошкодженої точки, виявляються заЗаявлений пристрій містить блок швидкодійноблокованими колом 12. Параметри (матеріал, діаго максимального струмового захисту 1, приєднаметр, опір) провідників 7 вибрано таким чином, що ний до трифазової мережі, генератор 2 імпульсних провідники перегоряють практично одночасно, струмів електрогідравлічної установки, з'єднаний з забезпечуючи електрогідравлічний ефект у малозапобіжниками 3, виконаними у вигляді порожнисму об'ємі. тих корпусів з кільцевими проточуваннями 4, запоВикористання запропонованого пристрою для вненими діелектричною рідиною 5. Кожен запобізахисного вимикання електричних мереж вибухожник, установлений у кожній із трьох фаз мережі, небезпечних виробництв дозволяє не тільки зромає пару електродів 6, кінці яких, розташовані бити швидке вимикання пошкодженої ділянки, але усередині корпусу, з'єднано стр умопровідним прой здійснити її закорочування, забезпечивши, тим відником 7. Другі кінці електродів, що розташовані самим, виключення «підживлення» аварійної точки поза корпусом, з'єднано послідовно й підключено від обертового електродвигуна навантаження. 5 Комп’ютерна в ерстка В. Мацело 38871 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
