Прилад панорамного огляду легкового автомобіля

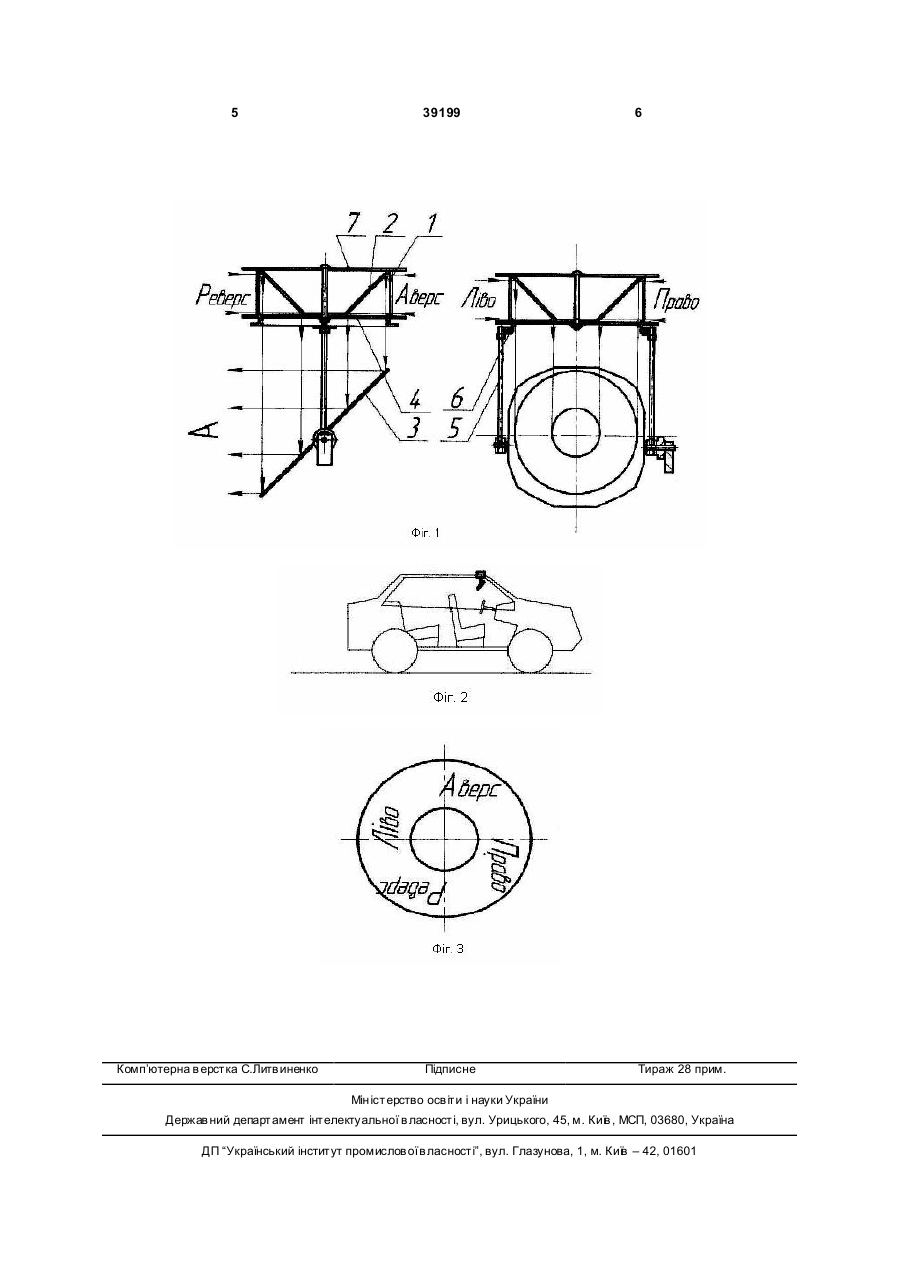

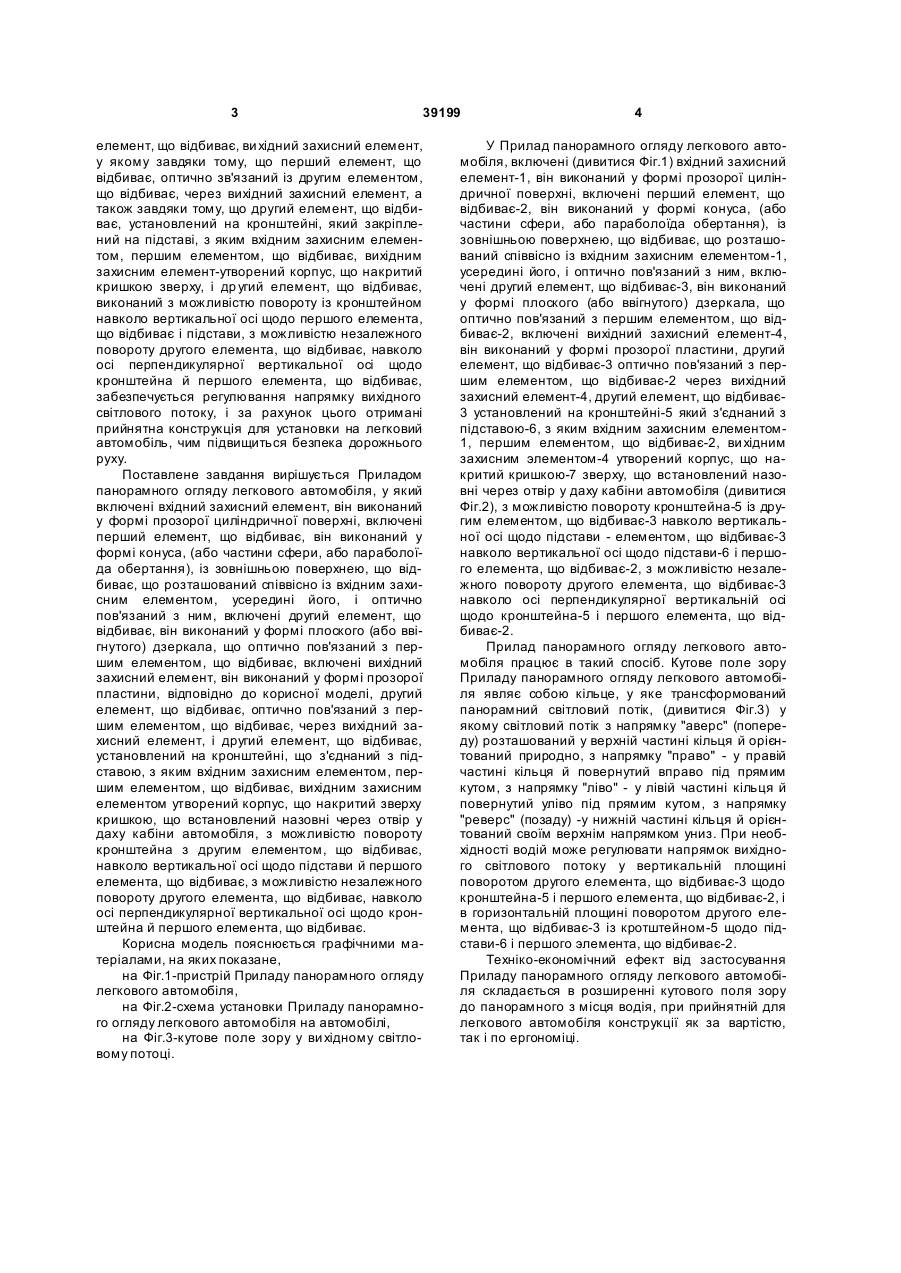

Прилад панорамного огляду легкового автомобіля, що містить вхідний захисний елемент, виконаний у формі прозорої циліндричної поверхні, перший відбивний елемент, який виконаний у формі конуса або частини сфери, або параболоїда обертання із зовнішньою відбивною поверхнею, розташований співвісно із вхідним захисним елементом усередині нього і містить оптично пов'язаний з ним другий відбивний елемент, виконаний у формі плоского або увігнутого дзеркала, оптично пов'язаний з першим відбивним елементом, вихід 3 39199 елемент, що відбиває, ви хідний захисний елемент, у якому завдяки тому, що перший елемент, що відбиває, оптично зв'язаний із другим елементом, що відбиває, через вихідний захисний елемент, а також завдяки тому, що другий елемент, що відбиває, установлений на кронштейні, який закріплений на підставі, з яким вхідним захисним елементом, першим елементом, що відбиває, вихідним захисним елемент-утворений корпус, що накритий кришкою зверху, і др угий елемент, що відбиває, виконаний з можливістю повороту із кронштейном навколо вертикальної осі щодо першого елемента, що відбиває і підстави, з можливістю незалежного повороту другого елемента, що відбиває, навколо осі перпендикулярної вертикальної осі щодо кронштейна й першого елемента, що відбиває, забезпечується регулювання напрямку вихідного світлового потоку, і за рахунок цього отримані прийнятна конструкція для установки на легковий автомобіль, чим підвищиться безпека дорожнього руху. Поставлене завдання вирішується Приладом панорамного огляду легкового автомобіля, у який включені вхідний захисний елемент, він виконаний у формі прозорої циліндричної поверхні, включені перший елемент, що відбиває, він виконаний у формі конуса, (або частини сфери, або параболоїда обертання), із зовнішньою поверхнею, що відбиває, що розташований співвісно із вхідним захисним елементом, усередині його, і оптично пов'язаний з ним, включені другий елемент, що відбиває, він виконаний у формі плоского (або ввігнутого) дзеркала, що оптично пов'язаний з першим елементом, що відбиває, включені вихідний захисний елемент, він виконаний у формі прозорої пластини, відповідно до корисної моделі, другий елемент, що відбиває, оптично пов'язаний з першим елементом, що відбиває, через вихідний захисний елемент, і другий елемент, що відбиває, установлений на кронштейні, що з'єднаний з підставою, з яким вхідним захисним елементом, першим елементом, що відбиває, вихідним захисним елементом утворений корпус, що накритий зверху кришкою, що встановлений назовні через отвір у даху кабіни автомобіля, з можливістю повороту кронштейна з другим елементом, що відбиває, навколо вертикальної осі щодо підстави й першого елемента, що відбиває, з можливістю незалежного повороту другого елемента, що відбиває, навколо осі перпендикулярної вертикальної осі щодо кронштейна й першого елемента, що відбиває. Корисна модель пояснюється графічними матеріалами, на яких показане, на Фіг.1-пристрій Приладу панорамного огляду легкового автомобіля, на Фіг.2-схема установки Приладу панорамного огляду легкового автомобіля на автомобілі, на Фіг.3-кутове поле зору у ви хідному світловому потоці. 4 У Прилад панорамного огляду легкового автомобіля, включені (дивитися Фіг.1) вхідний захисний елемент-1, він виконаний у формі прозорої циліндричної поверхні, включені перший елемент, що відбиває-2, він виконаний у формі конуса, (або частини сфери, або параболоїда обертання), із зовнішньою поверхнею, що відбиває, що розташований співвісно із вхідним захисним елементом-1, усередині його, і оптично пов'язаний з ним, включені другий елемент, що відбиває-3, він виконаний у формі плоского (або ввігнутого) дзеркала, що оптично пов'язаний з першим елементом, що відбиває-2, включені вихідний захисний елемент-4, він виконаний у формі прозорої пластини, другий елемент, що відбиває-3 оптично пов'язаний з першим елементом, що відбиває-2 через вихідний захисний елемент-4, другий елемент, що відбиває3 установлений на кронштейні-5 який з'єднаний з підставою-6, з яким вхідним захисним елементом1, першим елементом, що відбиває-2, ви хідним захисним элементом-4 утворений корпус, що накритий кришкою-7 зверху, що встановлений назовні через отвір у даху кабіни автомобіля (дивитися Фіг.2), з можливістю повороту кронштейна-5 із другим елементом, що відбиває-3 навколо вертикальної осі щодо підстави - елементом, що відбиває-3 навколо вертикальної осі щодо підстави-6 і першого елемента, що відбиває-2, з можливістю незалежного повороту другого елемента, що відбиває-3 навколо осі перпендикулярної вертикальній осі щодо кронштейна-5 і першого елемента, що відбиває-2. Прилад панорамного огляду легкового автомобіля працює в такий спосіб. Кутове поле зору Приладу панорамного огляду легкового автомобіля являє собою кільце, у яке трансформований панорамний світловий потік, (дивитися Фіг.3) у якому світловий потік з напрямку "аверс" (попереду) розташований у верхній частині кільця й орієнтований природно, з напрямку "право" - у правій частині кільця й повернутий вправо під прямим кутом, з напрямку "ліво" - у лівій частині кільця й повернутий уліво під прямим кутом, з напрямку "реверс" (позаду) -у нижній частині кільця й орієнтований своїм верхнім напрямком униз. При необхідності водій може регулювати напрямок вихідного світлового потоку у вертикальній площині поворотом другого елемента, що відбиває-3 щодо кронштейна-5 і першого елемента, що відбиває-2, і в горизонтальній площині поворотом другого елемента, що відбиває-3 із кротштейном-5 щодо підстави-6 і першого элемента, що відбиває-2. Техніко-економічний ефект від застосування Приладу панорамного огляду легкового автомобіля складається в розширенні кутового поля зору до панорамного з місця водія, при прийнятній для легкового автомобіля конструкції як за вартістю, так і по ергономіці. 5 Комп’ютерна в ерстка C.Литв иненко 39199 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
