Бульдозер

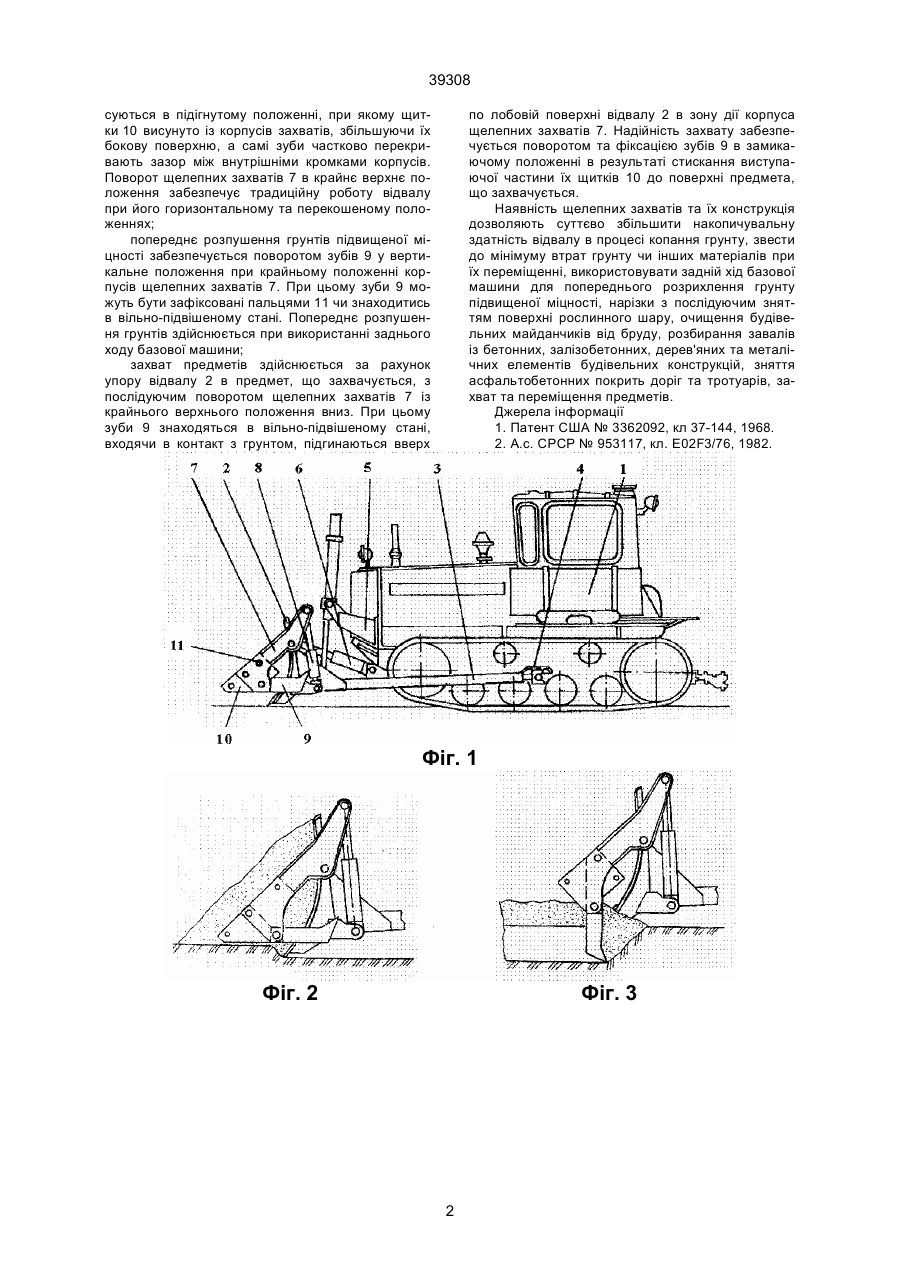

Бульдозер, що містить базовий трактор з відвалом, щелепні захвати та гідропривід, який відрізняється тим, що в нижній частині щелепного захвату між щоками його корпусу шарнірно-рухомо встановлено розпушувальний зуб, до верхньої частини якого жорстко прикріплено щиток. (19) (21) 2000020848 (22) 16.02.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Хмара Леонід Андрійович, Деревянчук Михайло Іванович, Соколов Ігор Анатолійович, Шатов Сергій Васильович, Кроль Роман Миколайович (73) Придніпровська державна академія будівництва та архітектури, Хмара Леонід Андрійович, Де 39308 суються в підігнутому положенні, при якому щитки 10 висунуто із корпусів захватів, збільшуючи їх бокову поверхню, а самі зуби частково перекривають зазор між внутрішніми кромками корпусів. Поворот щелепних захватів 7 в крайнє верхнє положення забезпечує традиційну роботу відвалу при його горизонтальному та перекошеному положеннях; попереднє розпушення грунтів підвищеної міцності забезпечується поворотом зубів 9 у вертикальне положення при крайньому положенні корпусів щелепних захватів 7. При цьому зуби 9 можуть бути зафіксовані пальцями 11 чи знаходитись в вільно-підвішеному стані. Попереднє розпушення грунтів здійснюється при використанні заднього ходу базової машини; захват предметів здійснюється за рахунок упору відвалу 2 в предмет, що захвачується, з послідуючим поворотом щелепних захватів 7 із крайнього верхнього положення вниз. При цьому зуби 9 знаходяться в вільно-підвішеному стані, входячи в контакт з грунтом, підгинаються вверх по лобовій поверхні відвалу 2 в зону дії корпуса щелепних захватів 7. Надійність захвату забезпечується поворотом та фіксацією зубів 9 в замикаючому положенні в результаті стискання виступаючої частини їх щитків 10 до поверхні предмета, що захвачується. Наявність щелепних захватів та їх конструкція дозволяють суттєво збільшити накопичувальну здатність відвалу в процесі копання грунту, звести до мінімуму втрат грунту чи інших матеріалів при їх переміщенні, використовувати задній хід базової машини для попереднього розрихлення грунту підвищеної міцності, нарізки з послідуючим зняттям поверхні рослинного шару, очищення будівельних майданчиків від бруду, розбирання завалів із бетонних, залізобетонних, дерев'яних та металічних елементів будівельних конструкцій, зняття асфальтобетонних покрить доріг та тротуарів, захват та переміщення предметів. Джерела інформації 1. Патент США № 3362092, кл 37-144, 1968. 2. А.с. CPCP № 953117, кл. E02F3/76, 1982. Фіг. 1 Фіг. 2 Фіг. 3 2 39308 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
