Бульдозер

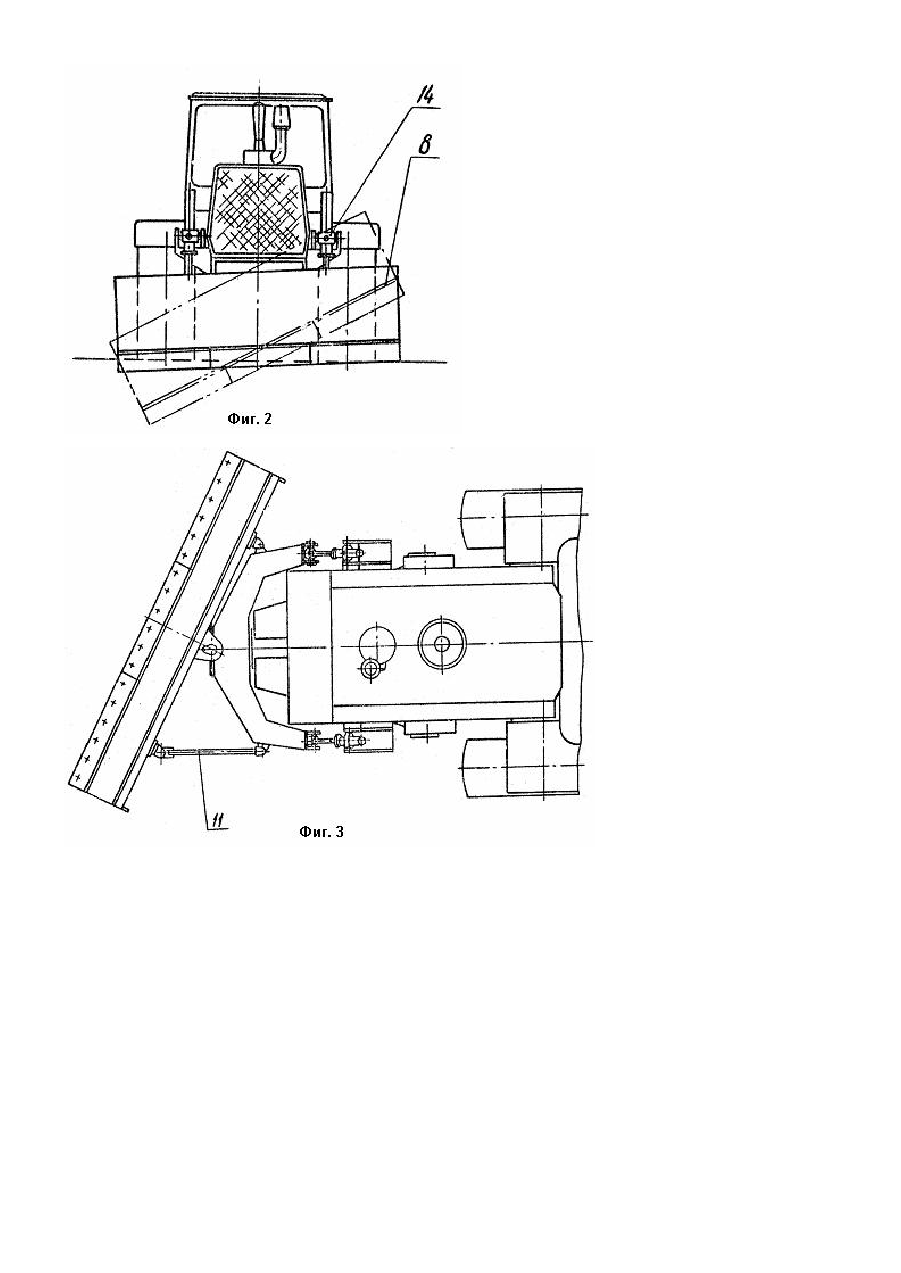

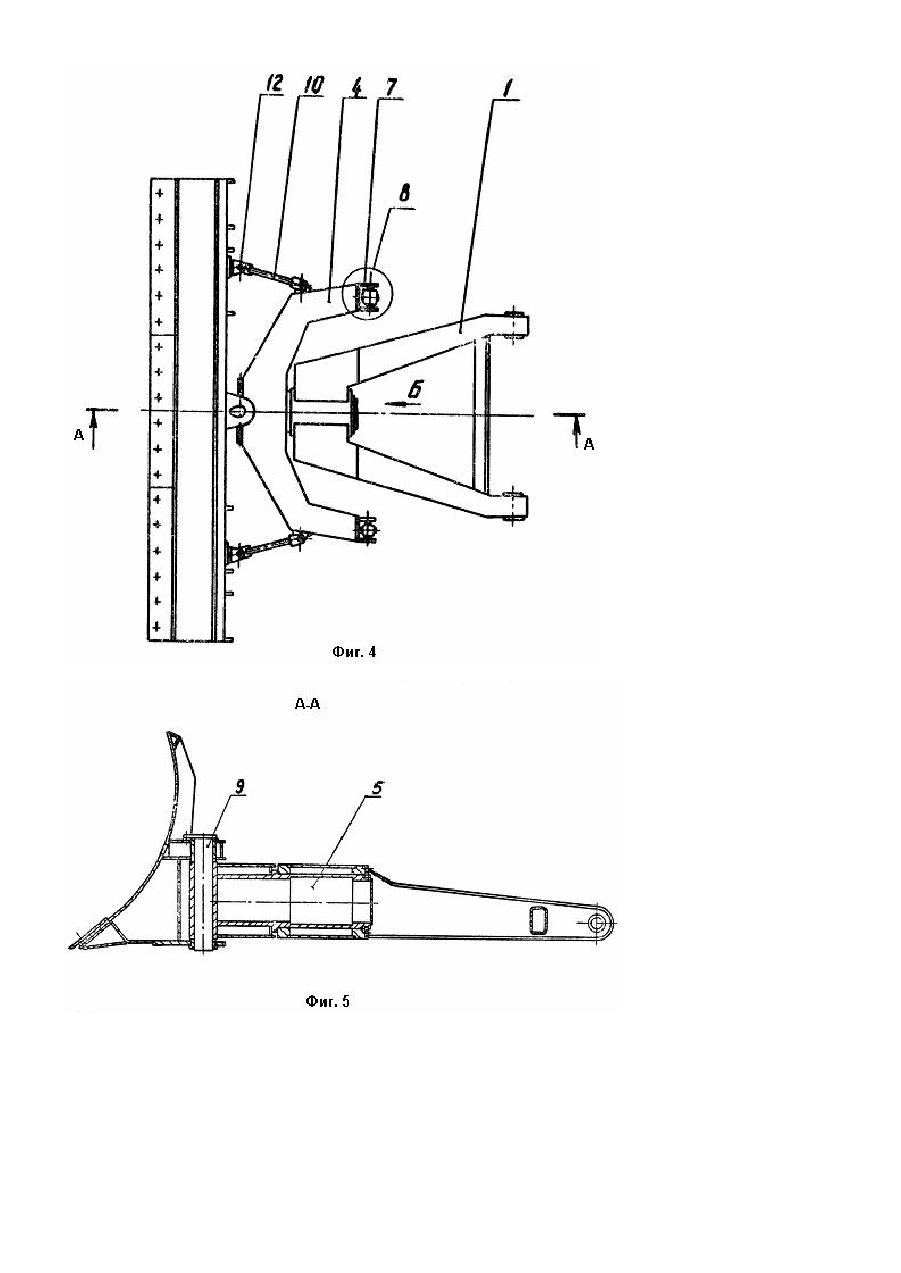

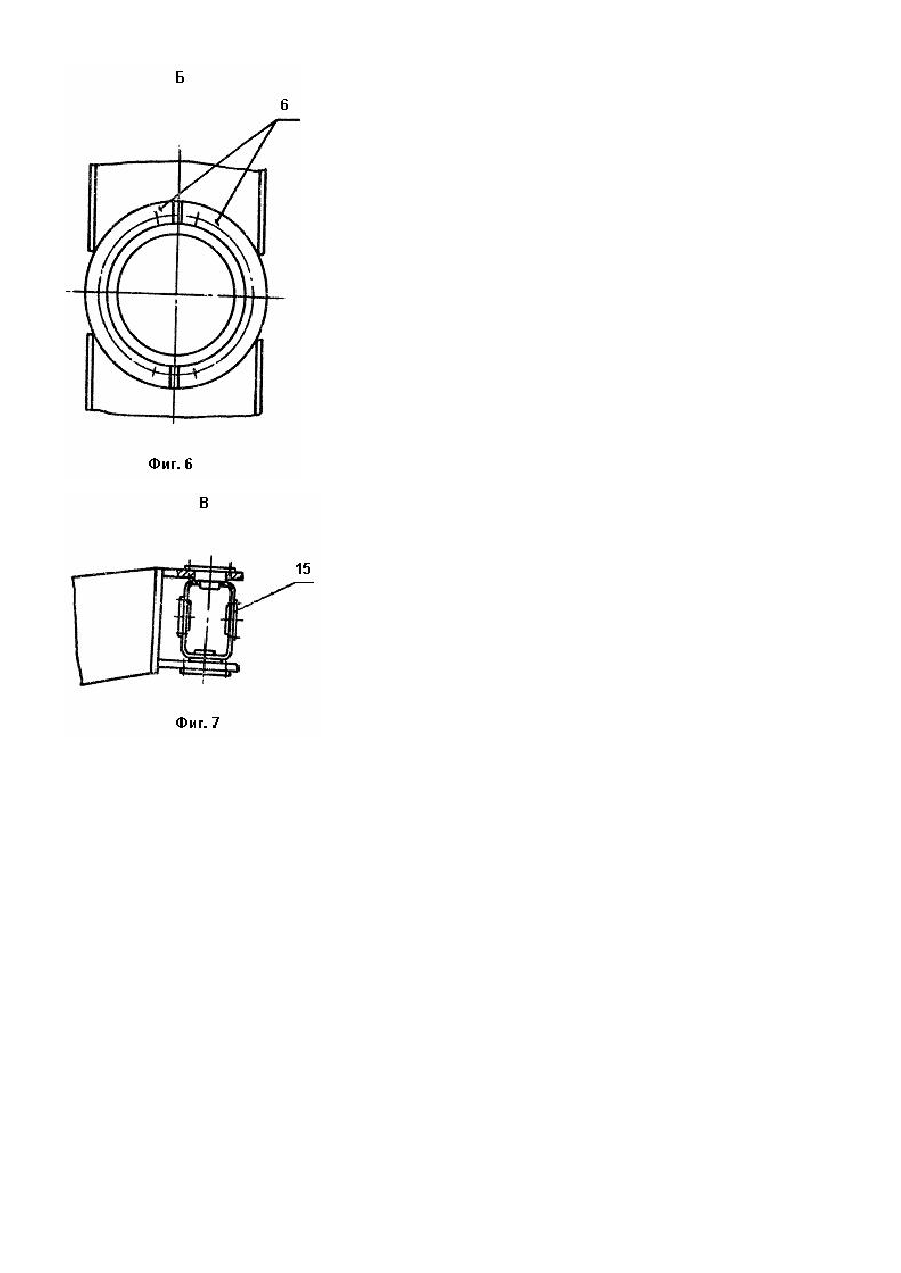

Изобретение относится к строительно-дорожным машинам, а именно к бульдозерам, и может быть использовано в строительстве при создании земляных сооружений и планировочных работах. Наиболее близким к заявляемому является бульдозер, включающий толкающую раму, шарнирно соединенную с базовым шасси, поворотную балку с закрепленной в ней центральной горизонтальной цапфой для соединения с толкающей рамой, отвал, соединенный с поворотной балкой с возможностью поворота в плане, и гидроцилиндры подъема отвала, шарнирно соединенные с базовым шасси. Для поперечного перекоса отвала на промежуточной балке жестко закреплен вал с шестерней, зацепленной с зубчатой рейкой, соединенной с установленным на толкающей раме гидроцилиндром. Фиксация промежуточной балки осуществлена посредством наконечников, закрепленных на штоках дополнительных цилиндров. Наличие отдельного зубчатого механизма поворота и большого числа (пяти) гидроцилиндров придает бульдозерному оборудованию излишнюю громоздкость и усложняет конструкцию. Кроме того, наличие механизма фиксации промежуточной балки не позволяет осуществлять перекос отвала в процессе работы, чем ограничиваются функциональные возможности бульдозерного оборудования. Задачей изобретения является создание бульдозера, обеспечивающего возможность осуществления перекоса отвала в процессе работы без его остановки за счет изменения конструкции соединения отвала с поворотной балкой, что расширяет его эксплуатационные возможности и упрощает конструкцию. Поставленная задача решается тем, что бульдозер, включающий толкающую раму, шарнирно соединенную с базовым шасси, поворотную балку с закрепленной в ней центральной горизонтальной цапфой для соединения с толкающей рамой, отвал, соединенный с поворотной балкой с возможностью поворота в плане, и гидроцилиндры подъема отвала, шарнирно соединенные с базовым шасси, согласно изобретению, отвал, соединен с поворотной балкой посредством вертикального пальца, а гидроцилиндры подъема отвала шарнирно соединены штоками с поворотно балкой, при этом шарниры соединения штоков и корпусов гидроцилиндров соответственно с поворотной балкой и базовым шасси выполнены универсальными. На фиг. 1 изображен бульдозер, вид сбоку; на фиг. 2 - тоже, с поперечным перекосом отвала, вид спереди; на фиг. 3 - то же, с грейдерным поворотом отвала, вид сверху; на фиг. 4 - бульдозерное оборудование, общий вид; на фиг. 5 - разрез А-А на фиг. 4; на фиг. 6 - вид Б на фиг. 4; на фиг. 7 - узел 1 на фиг. 4. Бульдозер состоит из толкающей рамы 1, шарнирно закрепленной в кронштейнах 2 на раме базового шасси 3, поворотной балки 4 с жестко закрепленной центральной цапфой 5, установленной в толкающей раме 1 и закрепленной на ней полукольцами 6 кронштейнов 7. неподвижно установленных на концах консолей поворотной балки 4, отвала 8, шарнирно связанного с поворотной балкой 4 вертикальным пальцем 9, толкающих штанг 10 и 11, закрепленных на отвале 8 и поворотной балке 4 вертикальными осевыми шарнирами 12, и гидроцилиндроо 13, связанных с базовым шасси 3 и толкающей рамой 1 посредством универсальных шарниров 14 и15. Бульдозер работает следующим образом. При одновременном выдвижении или втягивании штоков гмдроцилиидров 13 отвал 8 вместе с поворотной балкой 4, толкающими штангами 10 или 11 и толкающей рамой 1 поворачивается относительно проушин кронштейнов 2 базового шасси 3. Так производится его заглубление и обратное движение, а также перевод из транспортного положения в рабочее и обратно. При выдвижении штока одного из гидроцилиндров 13 и неподвижном положении другого, или при одновременном движении штоков в двух гидроциплндрах 13 в разные стороны, отвал 8 вместе с поворотной балкой 4 совершает поворот в поперечном направлении относительно оси центральной цапфы 5, осуществляя поперечный перекос в одном из двух направлений. При переводе отвала 8 в грейдерное положение последний фиксируется относительно поворотной балки 4 с помощью сменной толкающей штанги 11 вертикальными осевыми шарнирами 12.
