Бульдозер

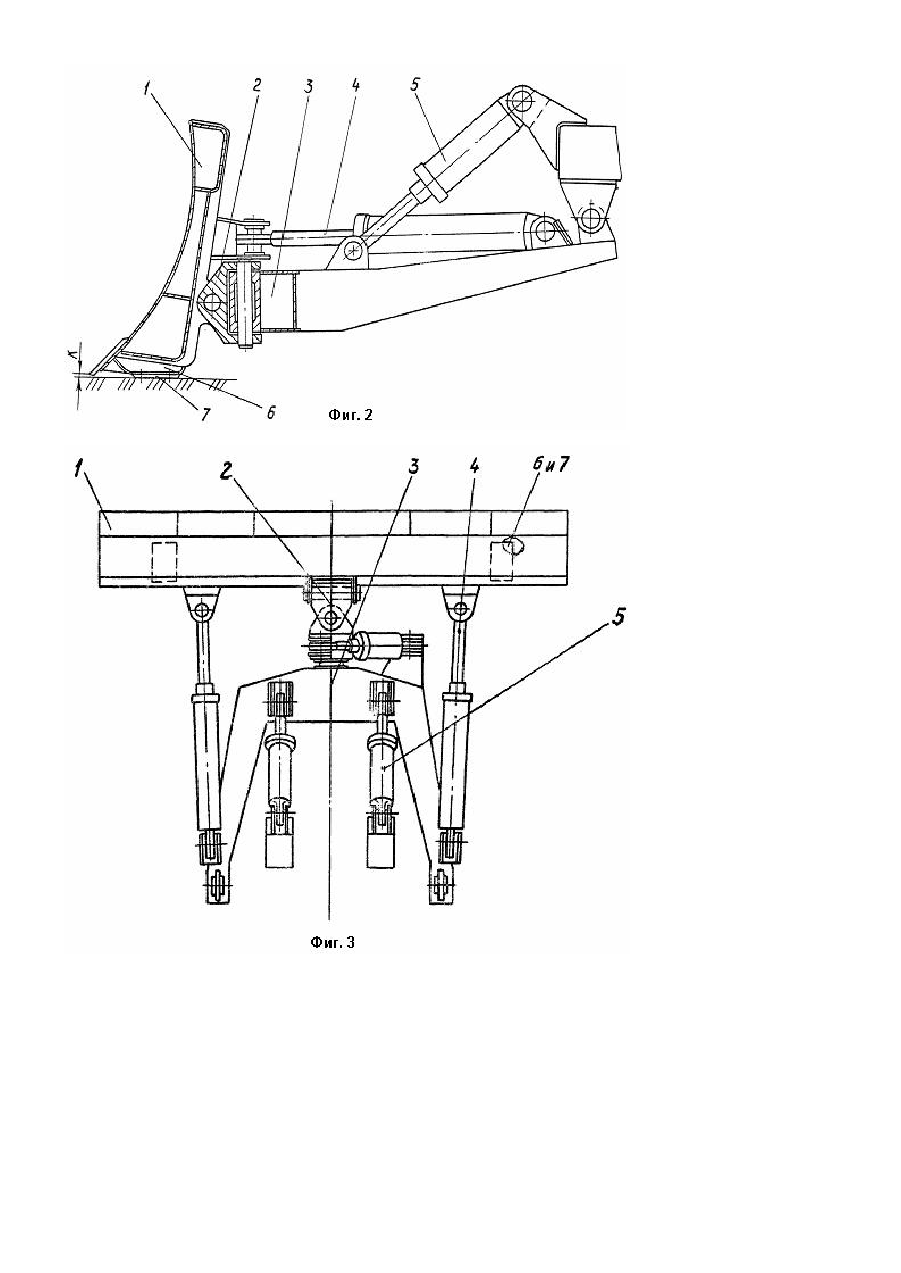

Изобретение относится к строительно-дорожным машинам, а именно к бульдозерам. Наиболее близким к заявляемому является бульдозер, содержащий базовую машину, отвал, раму (толкающие брусья), силовые гидроцмлиндры управления отвалом, универсальный шарнир, соединяющий отвал с рамой, а также опорную лыжу, соединенную с отвалом, Использование, такого бульдозера не гарантирует сохранность дорожного покрытия при расчистке дорог от снега. Недостатком известной конструкции является сложность исполнения лыжи, шарнирно соединенной с отвалом и требующей для управления специального силового гидроцилиндра и специальной рычажной системы. Задачей изобретения является создание бульдозефа для расчистки дорог, обеспечивающего стабильный зазор между дорожным покрытием и режущей кромкой отвала, установкой лыж упрощенной конструкции и возможностью изменения угла резания, и за счет этого предохранить дорожное покрытие от повреждения. Поставленная задача решается тем, что в бульдозере, содержащем толкающую раму, соединенный с ней с помощью универсального шарнира отвал с лыжами, силовые цилиндры заглубления и поворота отвала, согласно изобретению, лыжи, имеют сменные полозья и жестко прикреплены к нижней тыльной стороне отвала с возможностью обеспечения заданного угла резания для производства земляных работ и с возможностью опирания на дневную поверхность путем поворота отвала с помощью силовых цилиндров поворота отвзла в вертикальной плоскости для расчистки дорог, при которой силовые цилиндры заглубления установлены в плавающее положение. Сущность изобретения поясняется чертежами: Фиг. 1. Бульдозер сбоку в положении производства земляных работ. Фиг. 2. Бульдозер в положении при расчистке дорог и контактировании лыжи с дорожным покрытием. Фиг. 3. Бульдозер в плане с пунктирным изображением возможного месторасположения лыжи. Бульдозер включает отвал 1, соединенный универсальным шарниром 2 с толкающей рамой 3, на которой установлены силовые цилиндры 4 поворота отвала и цилиндры 5 заглубления. На отвале 1 с нижней тыльной стороны жестко установлены лыжи 6 со сменными полозьями 7. При этом лыжи установлены из расчета обеспечения заднего угла резания e o при земляных работах. Работа бульдозера осуществляется заглублением режущей кромки отвала 1 на заданную глубин у стр ужки действием силовых гидроцилиндров заглубления 5 при отвале 1, повернутом с обеспечением заднего угла e o резания действием силовых гидроцилиндров 4 поворота отвала. При производстве очистных работ, например, дорог от снега, для предохранения дорожных покрытий отвал поворачивается в вертикальный плоскости под действием гидроцилиндров 4 поворота отвала до обеспечения контакта полозьев 7 лыж 6 с дневной поверхностью дороги. При этом гидроцилиндры 5 заглубления устанавливаются в плавающее положение и обеспечивается зазор "К" между режущей кромкой отвала и дорожным покрытием.
