Виливок напівспокійної і киплячої сталі

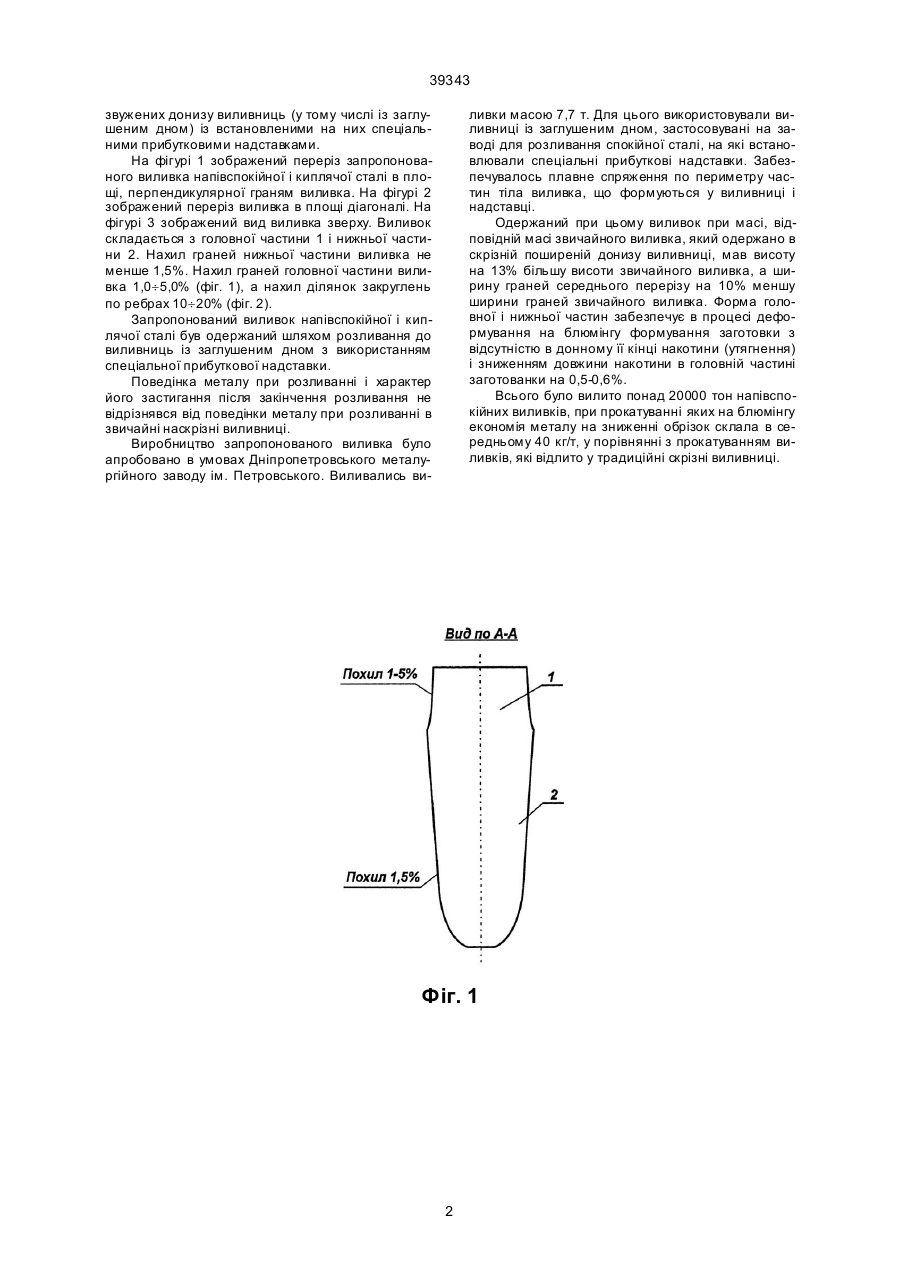

Виливок напівспокійної і киплячої сталі, який складається із спряжених по гранях та ребрах нижньої частини і звуженої догори головної частини, який відрізняється тим, що нижня частина звужена донизу i має нахил граней не менш 1,5% від висоти нижньої частини, верхня частина виливка має нахил граней 1,0¸5,0% від висоти верхньої частини, а нахил ділянок закруглень по ребрах 10¸20% від висоти верхньої частини. (19) (21) 2000052757 (22) 15.05.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Пищида Валерій Іванович, Бембінек Юрій Євгенійович, Дишлевич Ігор Йосипович, Тартачний Віктор Сергійович, Малий Юрій Георгійович, Юнаков Олександр Михайлович, Кукуй Давид Пенхусович, Євстаф'єв Євген Іванович, Шибко Олександр Васильович (73) Науково-виробниче товариство з обмеженою відповідальністю з іноземними інвестиціями "Донікс", Пищида Валерій Іванович, Бембінек Юрій Євгенійович, Дишлевич Ігор Йосипович, Тартачний 39343 звужених донизу виливниць (у тому числі із заглушеним дном) із встановленими на них спеціальними прибутковими надставками. На фігурі 1 зображений переріз запропонованого виливка напівспокійної і киплячої сталі в площі, перпендикулярної граням виливка. На фігурі 2 зображений переріз виливка в площі діагоналі. На фігурі 3 зображений вид виливка зверху. Виливок складається з головної частини 1 і нижньої частини 2. Нахил граней нижньої частини виливка не менше 1,5%. Нахил граней головної частини виливка 1,0¸5,0% (фіг. 1), а нахил ділянок закруглень по ребрах 10¸20% (фіг. 2). Запропонований виливок напівспокійної і киплячої сталі був одержаний шляхом розливання до виливниць із заглушеним дном з використанням спеціальної прибуткової надставки. Поведінка металу при розливанні і характер його застигання після закінчення розливання не відрізнявся від поведінки металу при розливанні в звичайні наскрізні виливниці. Виробництво запропонованого виливка було апробовано в умовах Дніпропетровського металургійного заводу ім. Петровського. Виливались ви ливки масою 7,7 т. Для цього використовували виливниці із заглушеним дном, застосовувані на заводі для розливання спокійної сталі, на які встановлювали спеціальні прибуткові надставки. Забезпечувалось плавне спряження по периметру частин тіла виливка, що формуються у виливниці і надставці. Одержаний при цьому виливок при масі, відповідній масі звичайного виливка, який одержано в скрізній поширеній донизу виливниці, мав висоту на 13% більшу висоти звичайного виливка, а ширину граней середнього перерізу на 10% меншу ширини граней звичайного виливка. Форма головної і нижньої частин забезпечує в процесі деформування на блюмінгу формування заготовки з відсутністю в донному її кінці накотини (утягнення) і зниженням довжини накотини в головній частині заготованки на 0,5-0,6%. Всього було вилито понад 20000 тон напівспокійних виливків, при прокатуванні яких на блюмінгу економія металу на зниженні обрізок склала в середньому 40 кг/т, у порівнянні з прокатуванням виливків, які відлито у традиційні скрізні виливниці. Фіг. 1 2 39343 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
