Виливок напівспокійної й киплячої сталі для прокатування у валках реверсивного обтискного стана

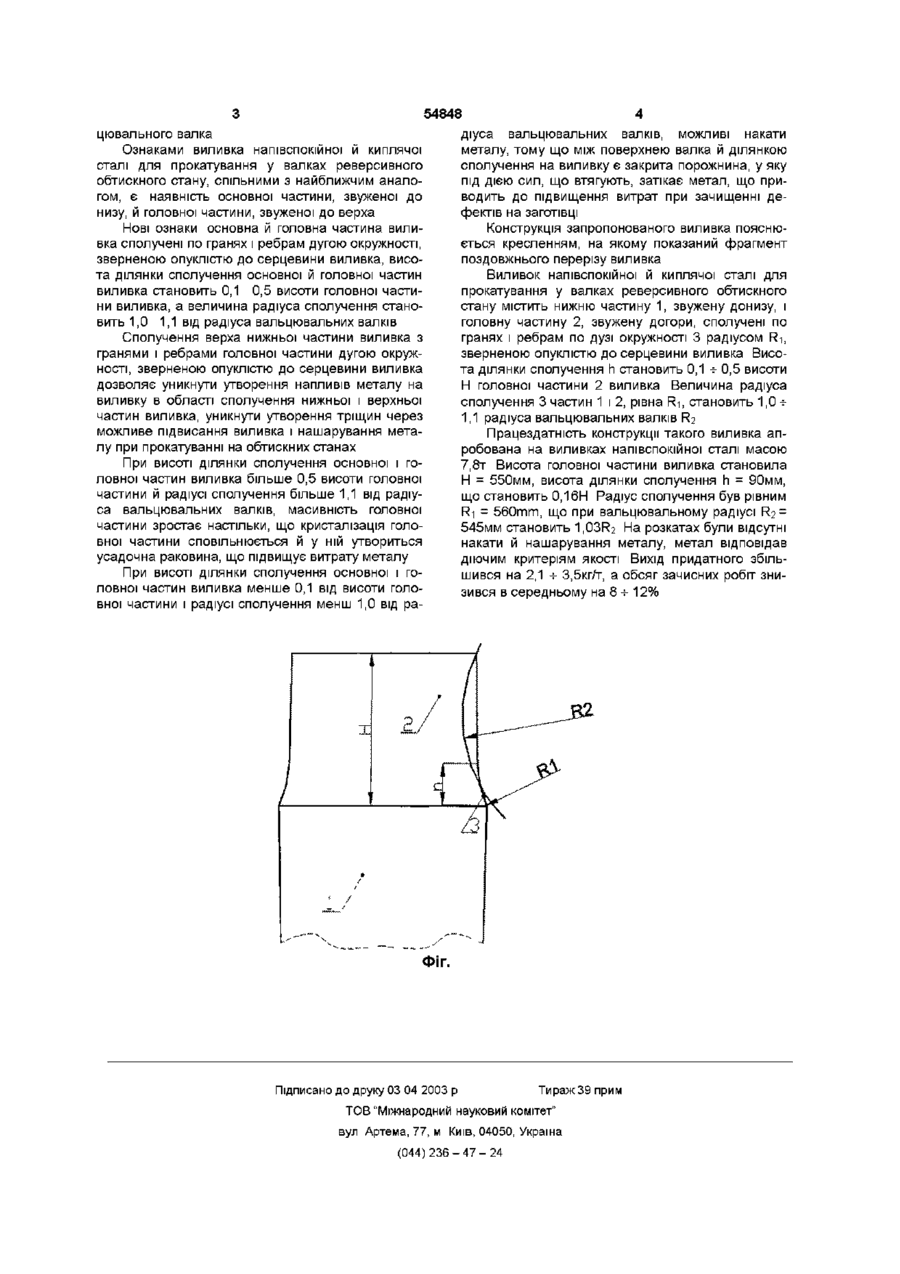

Виливок напівспокійної й киплячої сталі для прокатування у валках реверсивного обтискного стана, що містить основну частину, звужену до низу, і головну частину, звужену до верху, який відрізняється тим, що основна і головна частини виливка сполучені по гранях і ребрах по дузі окружності, зверненою опуклістю до серцевини виливка, висота ділянки сполучення становить 0,1-ь 0,5 від висоти головної частини виливка, а величина радіуса сполучення становить 1,0-ь 1,1 від радіуса вальцювальних валків суттєвих ознак є найбільш близьким до винаходу, що заявляється і тому прийнятий як найближчий аналог Вадою виливка по найближчому аналогу є можливість утворення напливів металу в області сполучення нижньої й верхньої частин, можливість з'явлення тріщин при підвисанні виливка через напливи в області сполучення й можливість з'явлення накатів металу при прокатуванні на обтискних станах через утворення напливів металу на виливку при затвердінні В основу пропонованого винаходу поставлено задачу такого удосконалення конструкції виливка із напівспокійної й киплячої сталі, що дозволило б уникнути утворення напливів металу на виливку в області сполучення нижньої і верхньої частин виливка за рахунок зміни конструкції й оптимізацм і регламентації параметрів ділянки сполучення Поставлена задача вирішується тим, що виливок напівспокійної й киплячої сталі для прокатки у валках реверсивного обтискного стану, має основну частину, звужену до низу, і головну частину, звужену до верха Ці частини сполучені між собою по гранях і ребрам по дузі окружності, зверненою опуклістю до серцевини виливка, при цьому висота ділянки сполучення становить 0,1 0,5 висоти головної частини виливка, а величина радіуса сполучення становить 1,0 1,1 від радіуса валь 00 ^00 ю 54848 цювального валка Ознаками виливка напівспокійної й киплячої сталі для прокатування у валках реверсивного обтискного стану, спільними з найближчим аналогом, є наявність основної частини, звуженої до низу, й головної частини, звуженої до верха Нові ознаки основна й головна частина виливка сполучені по гранях і ребрам дугою окружності, зверненою опуклістю до серцевини виливка, висота ділянки сполучення основної й головної частин виливка становить 0,1 0,5 висоти головної частини виливка, а величина радіуса сполучення становить 1,0 1,1 від радіуса вальцювальних валків Сполучення верха нижньої частини виливка з гранями і ребрами головної частини дугою окружності, зверненою опуклістю до серцевини виливка дозволяє уникнути утворення напливів металу на виливку в області сполучення нижньої і верхньої частин виливка, уникнути утворення тріщин через можливе підвисання виливка і нашарування металу при прокатуванні на обтискних станах При висоті ділянки сполучення основної і головної частин виливка більше 0,5 висоти головної частини й радіусі сполучення більше 1,1 від радіуса вальцювальних валків, масивність головної частини зростає настільки, що кристалізація головної частини сповільнюється й у ній утвориться усадочна раковина, що підвищує витрату металу При висоті ділянки сполучення основної і головної частин виливка менше 0,1 від висоти головної частини і радіусі сполучення менш 1,0 від ра діуса вальцювальних валків, можливі накати металу, тому що між поверхнею валка й ділянкою сполучення на виливку є закрита порожнина, у яку під дією сил, що втягують, затікає метал, що приводить до підвищення витрат при зачищенні дефектів на заготівці Конструкція запропонованого виливка пояснюється кресленням, на якому показаний фрагмент поздовжнього перерізу виливка Виливок напівспокійної й киплячої сталі для прокатування у валках реверсивного обтискного стану містить нижню частину 1, звужену донизу, і головну частину 2, звужену догори, сполучені по гранях і ребрам по дузі окружності 3 радіусом Ri, зверненою опуклістю до серцевини виливка Висота ділянки сполучення h становить 0,1 -ь 0,5 висоти Н головної частини 2 виливка Величина радіуса сполучення 3 частин 1 і 2, рівна Ri, становить 1,0-ь 1,1 радіуса вальцювальних валків R2 Працездатність конструкції такого виливка апробована на виливках напівспокійної сталі масою 7,8т Висота головної частини виливка становила Н = 550мм, висота ділянки сполучення h = 90мм, що становить 0,16Н Радіус сполучення був рівним Ri = 560mm, що при вальцювальному радіусі R2 = 545мм становить 1.03R2 На розкатах були відсутні накати й нашарування металу, метал відповідав діючим критеріям якості Вихід придатного збільшився на 2,1 -ь З.бкгл", а обсяг зачисних робіт знизився в середньому на 8 -ь 12% ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
