Замкове з`єднання профілів

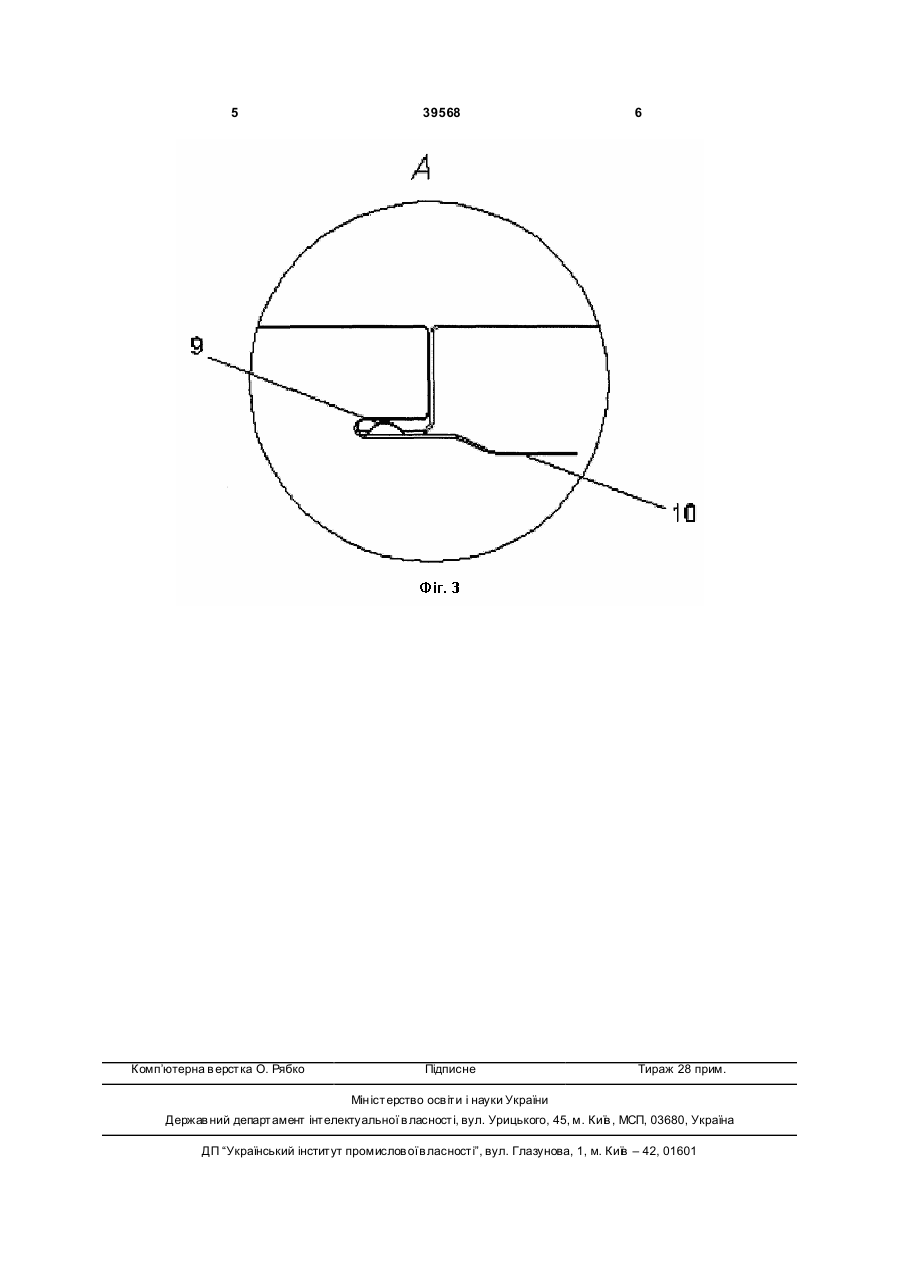

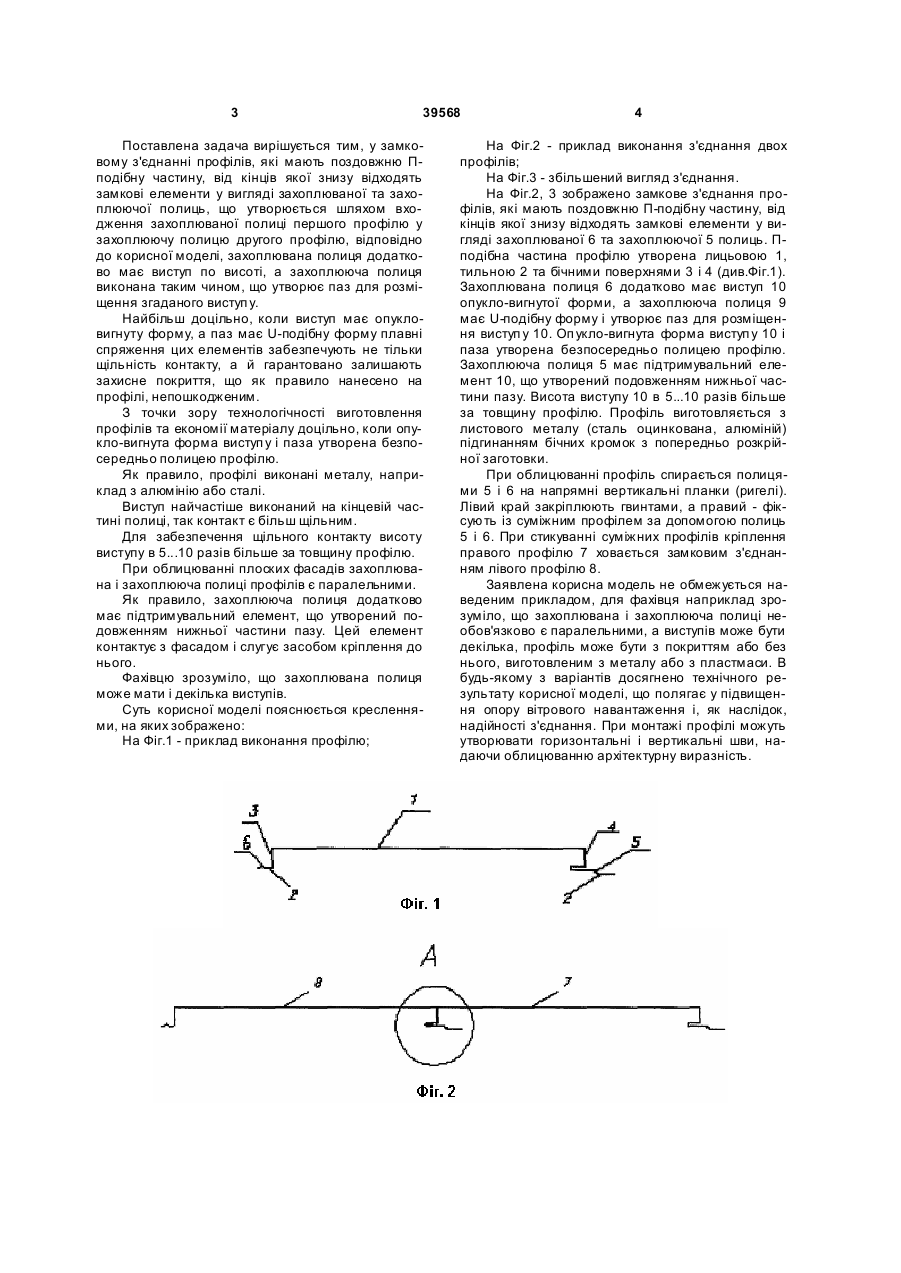

1. Замкове з'єднання профілів, які мають поздовжню П-подібну частину, від кінців якої знизу відходять замкові елементи у вигляді захоплюваної та захоплюючої полиць, що утворюється шляхом входження захоплюваної полиці першого профілю у захоплюючу полицю другого профілю, яке відрізняє ться тим, що захоплювана полиця додатково має виступ по висоті, а захоплююча полиця виконана таким чином, що утворює паз для розміщення згаданого виступу. 2. З'єднання за п. 1, яке відрізняється тим, що виступ має опукло-вигнуту форму, а паз має Uподібну форму. 3 39568 Поставлена задача вирішується тим, у замковому з'єднанні профілів, які мають поздовжню Пподібну частину, від кінців якої знизу відходять замкові елементи у вигляді захоплюваної та захоплюючої полиць, що утворюється шляхом входження захоплюваної полиці першого профілю у захоплюючу полицю другого профілю, відповідно до корисної моделі, захоплювана полиця додатково має виступ по висоті, а захоплююча полиця виконана таким чином, що утворює паз для розміщення згаданого виступ у. Найбільш доцільно, коли виступ має опукловигнуту форму, а паз має U-подібну форму плавні спряження цих елементів забезпечують не тільки щільність контакту, а й гарантовано залишають захисне покриття, що як правило нанесено на профілі, непошкодженим. З точки зору технологічності виготовлення профілів та економії матеріалу доцільно, коли опукло-вигнута форма виступ у і паза утворена безпосередньо полицею профілю. Як правило, профілі виконані металу, наприклад з алюмінію або сталі. Виступ найчастіше виконаний на кінцевій частині полиці, так контакт є більш щільним. Для забезпечення щільного контакту висоту виступу в 5...10 разів більше за товщину профілю. При облицюванні плоских фасадів захоплювана і захоплююча полиці профілів є паралельними. Як правило, захоплююча полиця додатково має підтримувальний елемент, що утворений подовженням нижньої частини пазу. Цей елемент контактує з фасадом і слугує засобом кріплення до нього. Фахівцю зрозуміло, що захоплювана полиця може мати і декілька виступів. Суть корисної моделі пояснюється кресленнями, на яких зображено: На Фіг.1 - приклад виконання профілю; 4 На Фіг.2 - приклад виконання з'єднання двох профілів; На Фіг.3 - збільшений вигляд з'єднання. На Фіг.2, 3 зображено замкове з'єднання профілів, які мають поздовжню П-подібну частину, від кінців якої знизу відходять замкові елементи у вигляді захоплюваної 6 та захоплюючої 5 полиць. Пподібна частина профілю утворена лицьовою 1, тильною 2 та бічними поверхнями 3 і 4 (див.Фіг.1). Захоплювана полиця 6 додатково має виступ 10 опукло-вигнутої форми, а захоплююча полиця 9 має U-подібну форму і утворює паз для розміщення виступ у 10. Оп укло-вигнута форма виступ у 10 і паза утворена безпосередньо полицею профілю. Захоплююча полиця 5 має підтримувальний елемент 10, що утворений подовженням нижньої частини пазу. Висота виступу 10 в 5...10 разів більше за товщину профілю. Профіль виготовляється з листового металу (сталь оцинкована, алюміній) підгинанням бічних кромок з попередньо розкрійної заготовки. При облицюванні профіль спирається полицями 5 і 6 на напрямні вертикальні планки (ригелі). Лівий край закріплюють гвинтами, а правий - фіксують із суміжним профілем за допомогою полиць 5 і 6. При стикуванні суміжних профілів кріплення правого профілю 7 ховається замковим з'єднанням лівого профілю 8. Заявлена корисна модель не обмежується наведеним прикладом, для фахівця наприклад зрозуміло, що захоплювана і захоплююча полиці необов'язково є паралельними, а виступів може бути декілька, профіль може бути з покриттям або без нього, виготовленим з металу або з пластмаси. В будь-якому з варіантів досягнено технічного результату корисної моделі, що полягає у підвищення опору вітрового навантаження і, як наслідок, надійності з'єднання. При монтажі профілі можуть утворювати горизонтальні і вертикальні шви, надаючи облицюванню архітектурну виразність. 5 Комп’ютерна в ерстка О. Рябко 39568 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
