Ствол зброї

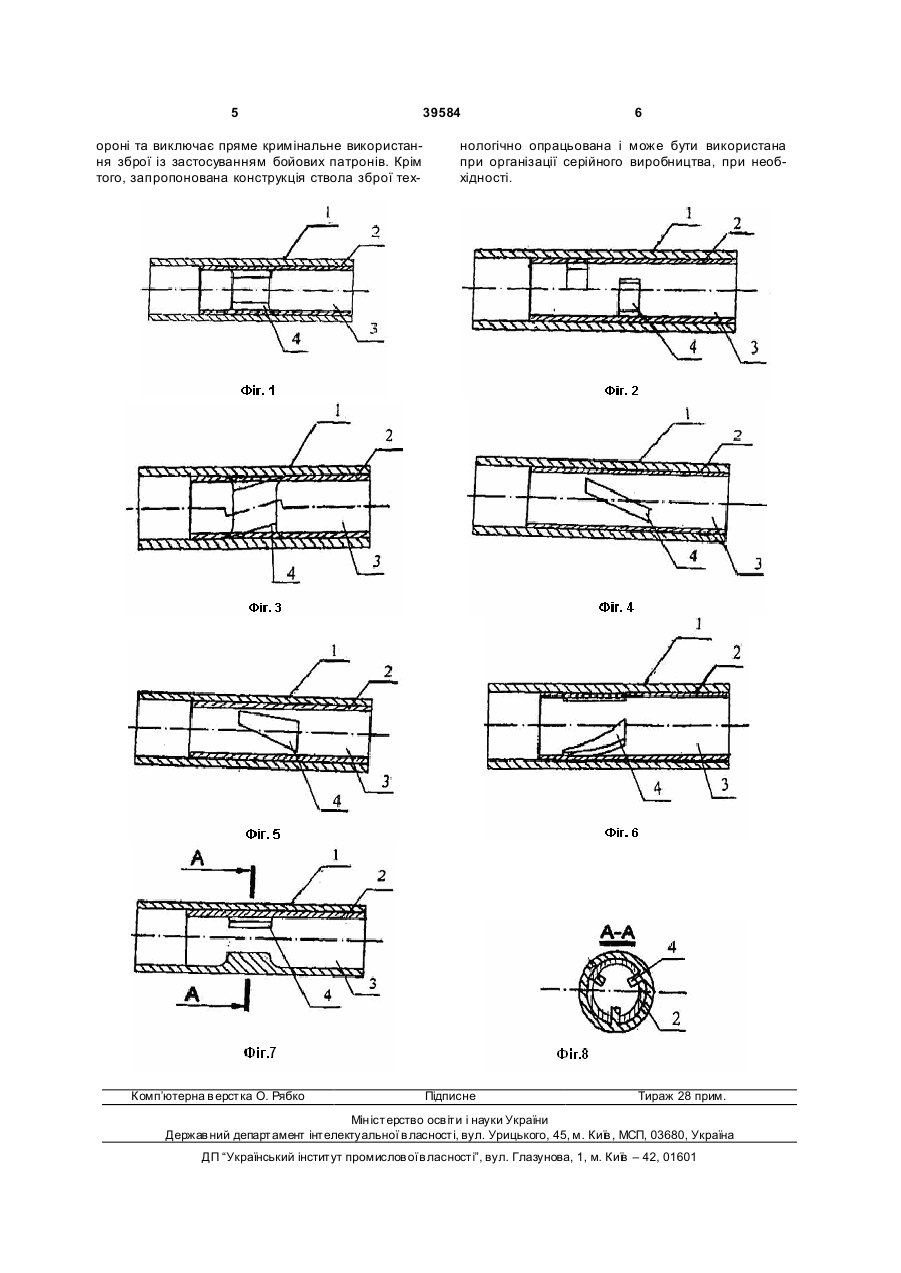

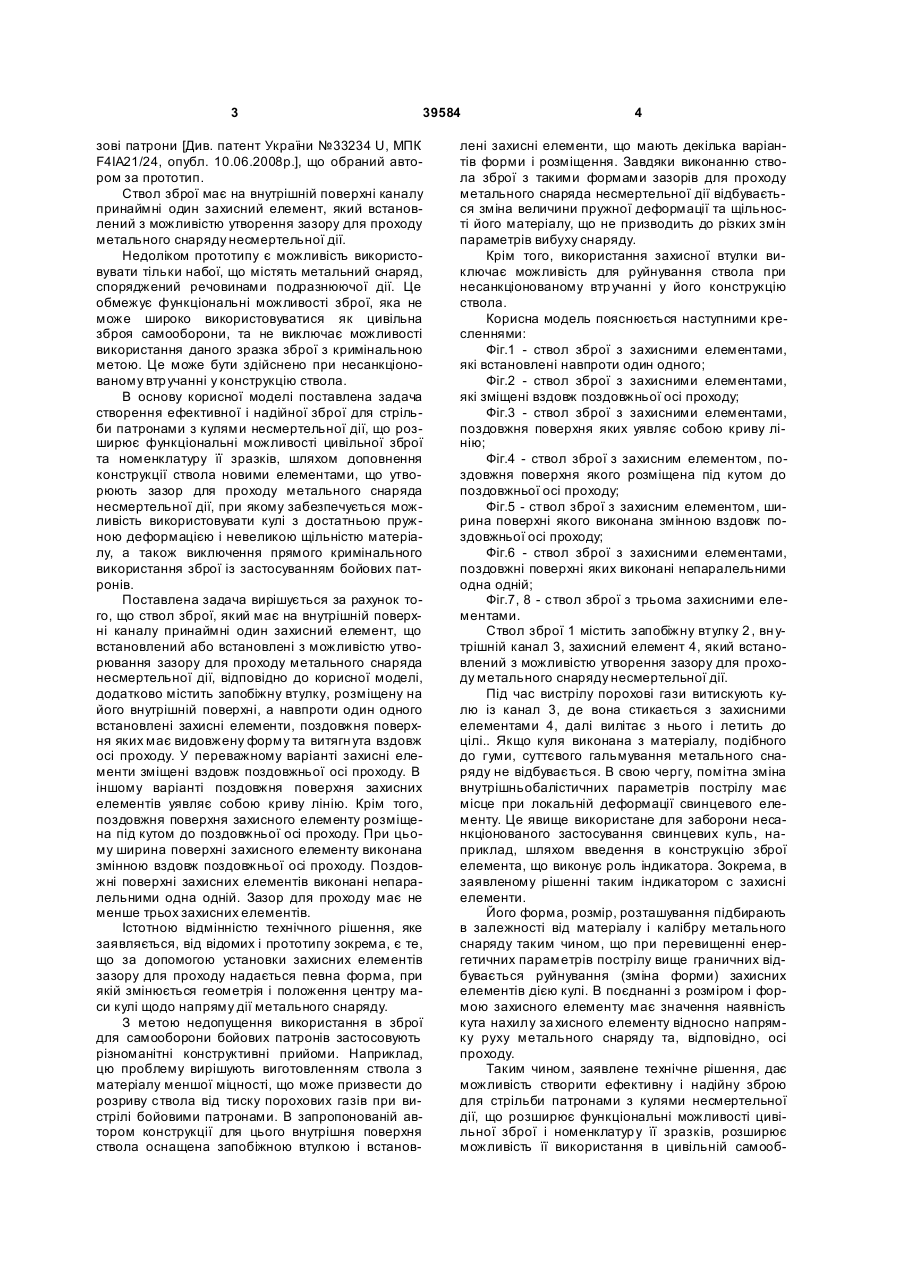

1. Ствол зброї, що має на внутрішній поверхні каналу принаймні один захисний елемент, що встановлений з можливістю утворювання зазору для проходу метального снаряда несмертельної дії, який відрізняється тим, що додатково містить запобіжну втулку, розміщену на його внутрішній поверхні, а навпроти один одного встановлені захисні елементи, поздовжня поверхня яких має видовжену форму та ви тягнута вздовж осі проходу. 2. Ствол зброї за п. 1, який відрізняється тим, що захисні елементи зміщені вздовж поздовжньої осі проходу. 3 39584 зові патрони [Див. патент України №33234 U, МПК F4IA21/24, опубл. 10.06.2008р.], що обраний автором за прототип. Ствол зброї має на внутрішній поверхні каналу принаймні один захисний елемент, який встановлений з можливістю утворення зазору для проходу метального снаряду несмертельної дії. Недоліком прототипу є можливість використовувати тільки набої, що містять метальний снаряд, споряджений речовинами подразнюючої дії. Це обмежує функціональні можливості зброї, яка не може широко використовуватися як цивільна зброя самооборони, та не виключає можливості використання даного зразка зброї з кримінальною метою. Це може бути здійснено при несанкціонованому втр учанні у конструкцію ствола. В основу корисної моделі поставлена задача створення ефективної і надійної зброї для стрільби патронами з кулями несмертельної дії, що розширює функціональні можливості цивільної зброї та номенклатуру її зразків, шляхом доповнення конструкції ствола новими елементами, що утворюють зазор для проходу метального снаряда несмертельної дії, при якому забезпечується можливість використовувати кулі з достатньою пружною деформацією і невеликою щільністю матеріалу, а також виключення прямого кримінального використання зброї із застосуванням бойових патронів. Поставлена задача вирішується за рахунок того, що ствол зброї, який має на внутрішній поверхні каналу принаймні один захисний елемент, що встановлений або встановлені з можливістю утворювання зазору для проходу метального снаряда несмертельної дії, відповідно до корисної моделі, додатково містить запобіжну втулку, розміщену на його внутрішній поверхні, а навпроти один одного встановлені захисні елементи, поздовжня поверхня яких має видовжену форму та витягн ута вздовж осі проходу. У переважному варіанті захисні елементи зміщені вздовж поздовжньої осі проходу. В іншому варіанті поздовжня поверхня захисних елементів уявляє собою криву лінію. Крім того, поздовжня поверхня захисного елементу розміщена під кутом до поздовжньої осі проходу. При цьому ширина поверхні захисного елементу виконана змінною вздовж поздовжньої осі проходу. Поздовжні поверхні захисних елементів виконані непаралельними одна одній. Зазор для проходу має не менше трьох захисних елементів. Істотною відмінністю технічного рішення, яке заявляється, від відомих і прототипу зокрема, є те, що за допомогою установки захисних елементів зазору для проходу надається певна форма, при якій змінюється геометрія і положення центру маси кулі щодо напряму дії метального снаряду. З метою недопущення використання в зброї для самооборони бойових патронів застосовують різноманітні конструктивні прийоми. Наприклад, цю проблему вирішують виготовленням ствола з матеріалу меншої міцності, що може призвести до розриву ствола від тиску порохових газів при вистрілі бойовими патронами. В запропонованій автором конструкції для цього внутрішня поверхня ствола оснащена запобіжною втулкою і встанов 4 лені захисні елементи, що мають декілька варіантів форми і розміщення. Завдяки виконанню ствола зброї з такими формами зазорів для проходу метального снаряда несмертельної дії відбувається зміна величини пружної деформації та щільності його матеріалу, що не призводить до різких змін параметрів вибуху снаряду. Крім того, використання захисної втулки виключає можливість для руйнування ствола при несанкціонованому втр учанні у його конструкцію ствола. Корисна модель пояснюється наступними кресленнями: Фіг.1 - ствол зброї з захисними елементами, які встановлені навпроти один одного; Фіг.2 - ствол зброї з захисними елементами, які зміщені вздовж поздовжньої осі проходу; Фіг.3 - ствол зброї з захисними елементами, поздовжня поверхня яких уявляє собою криву лінію; Фіг.4 - ствол зброї з захисним елементом, поздовжня поверхня якого розміщена під кутом до поздовжньої осі проходу; Фіг.5 - ствол зброї з захисним елементом, ширина поверхні якого виконана змінною вздовж поздовжньої осі проходу; Фіг.6 - ствол зброї з захисними елементами, поздовжні поверхні яких виконані непаралельними одна одній; Фіг.7, 8 - ствол зброї з трьома захисними елементами. Ствол зброї 1 містить запобіжну втулку 2 , вн утрішній канал 3, захисний елемент 4, який встановлений з можливістю утворення зазору для проходу метального снаряду несмертельної дії. Під час вистрілу порохові гази витискують кулю із канал 3, де вона стикається з захисними елементами 4, далі вилітає з нього і летить до цілі.. Якщо куля виконана з матеріалу, подібного до гуми, суттєвого гальмування метального снаряду не відбувається. В свою чергу, помітна зміна внутрішньобалістичних параметрів пострілу має місце при локальній деформації свинцевого елементу. Це явище використане для заборони несанкціонованого застосування свинцевих куль, наприклад, шляхом введення в конструкцію зброї елемента, що виконує роль індикатора. Зокрема, в заявленому рішенні таким індикатором с захисні елементи. Його форма, розмір, розташування підбирають в залежності від матеріалу і калібру метального снаряду таким чином, що при перевищенні енергетичних параметрів пострілу вище граничних відбувається руйнування (зміна форми) захисних елементів дією кулі. В поєднанні з розміром і формою захисного елементу має значення наявність кута нахилу за хисного елементу відносно напрямку руху метального снаряду та, відповідно, осі проходу. Таким чином, заявлене технічне рішення, дає можливість створити ефективну і надійну зброю для стрільби патронами з кулями несмертельної дії, що розширює функціональні можливості цивільної зброї і номенклатур у її зразків, розширює можливість її використання в цивільній самооб 5 ороні та виключає пряме кримінальне використання зброї із застосуванням бойових патронів. Крім того, запропонована конструкція ствола зброї тех Комп’ютерна в ерстка О. Рябко 39584 6 нологічно опрацьована і може бути використана при організації серійного виробництва, при необхідності. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
