Планшайба комбінована

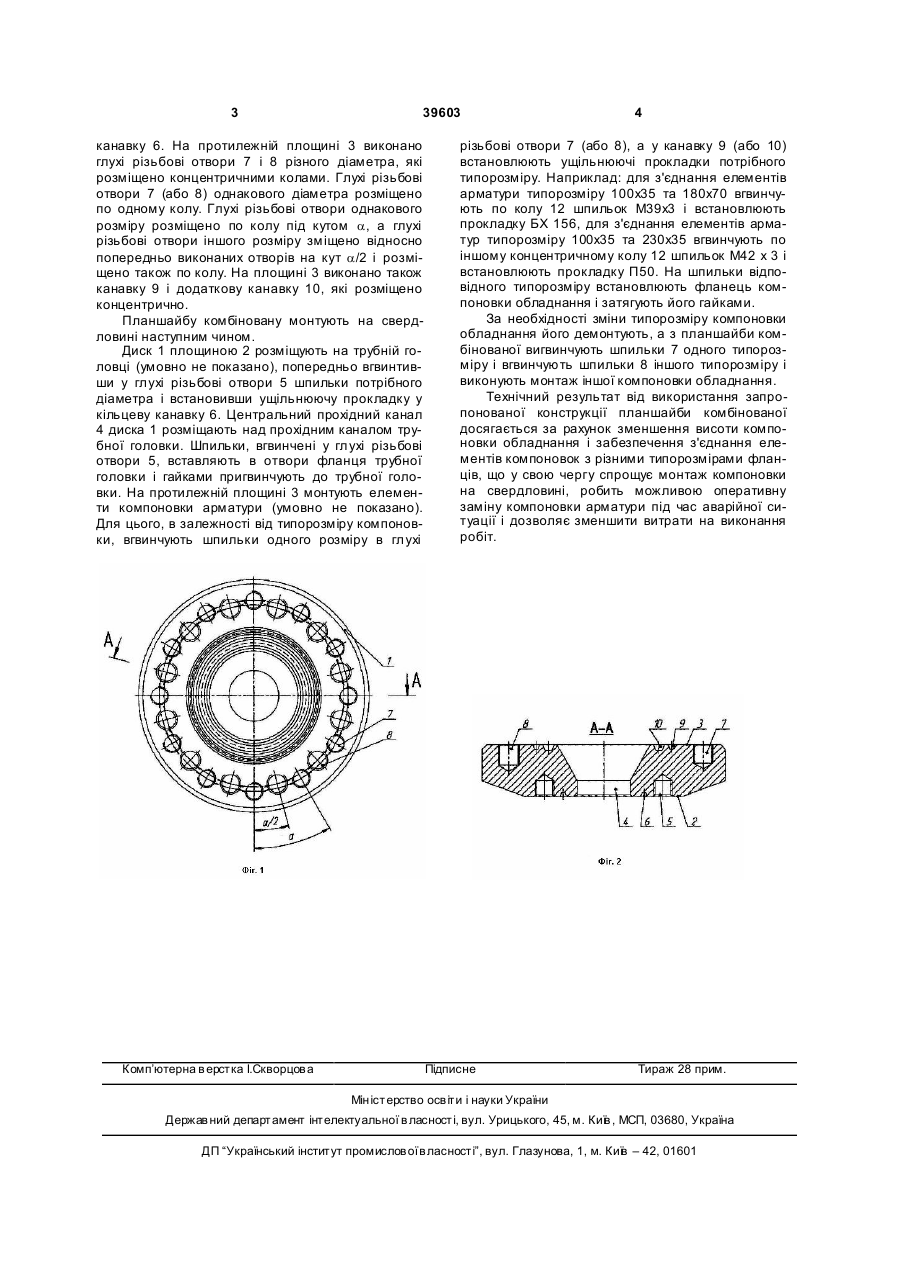

Планшайба комбінована, що виконана у вигляді диска з двома паралельними площинами і 3 39603 канавку 6. На протилежній площині 3 виконано глухі різьбові отвори 7 і 8 різного діаметра, які розміщено концентричними колами. Глухі різьбові отвори 7 (або 8) однакового діаметра розміщено по одному колу. Глухі різьбові отвори однакового розміру розміщено по колу під кутом a, а глухі різьбові отвори іншого розміру зміщено відносно попередньо виконаних отворів на кут a/2 і розміщено також по колу. На площині 3 виконано також канавку 9 і додаткову канавку 10, які розміщено концентрично. Планшайбу комбіновану монтують на свердловині наступним чином. Диск 1 площиною 2 розміщують на трубній головці (умовно не показано), попередньо вгвинтивши у глухі різьбові отвори 5 шпильки потрібного діаметра і встановивши ущільнюючу прокладку у кільцеву канавку 6. Центральний прохідний канал 4 диска 1 розміщають над прохідним каналом трубної головки. Шпильки, вгвинчені у глухі різьбові отвори 5, вставляють в отвори фланця трубної головки і гайками пригвинчують до трубної головки. На протилежній площині 3 монтують елементи компоновки арматури (умовно не показано). Для цього, в залежності від типорозміру компоновки, вгвинчують шпильки одного розміру в глухі Комп’ютерна в ерстка І.Скворцов а 4 різьбові отвори 7 (або 8), а у канавку 9 (або 10) встановлюють ущільнюючі прокладки потрібного типорозміру. Наприклад: для з'єднання елементів арматури типорозміру 100x35 та 180x70 вгвинчують по колу 12 шпильок М39х3 і встановлюють прокладку БХ 156, для з'єднання елементів арматур типорозміру 100x35 та 230x35 вгвинчують по іншому концентричному колу 12 шпильок М42 х 3 і встановлюють прокладку П50. На шпильки відповідного типорозміру встановлюють фланець компоновки обладнання і затягують його гайками. За необхідності зміни типорозміру компоновки обладнання його демонтують, а з планшайби комбінованої вигвинчують шпильки 7 одного типорозміру і вгвинчують шпильки 8 іншого типорозміру і виконують монтаж іншої компоновки обладнання. Технічний результат від використання запропонованої конструкції планшайби комбінованої досягається за рахунок зменшення висоти компоновки обладнання і забезпечення з'єднання елементів компоновок з різними типорозмірами фланців, що у свою чергу спрощує монтаж компоновки на свердловині, робить можливою оперативну заміну компоновки арматури під час аварійної ситуації і дозволяє зменшити витрати на виконання робіт. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
