Компенсатор енергії

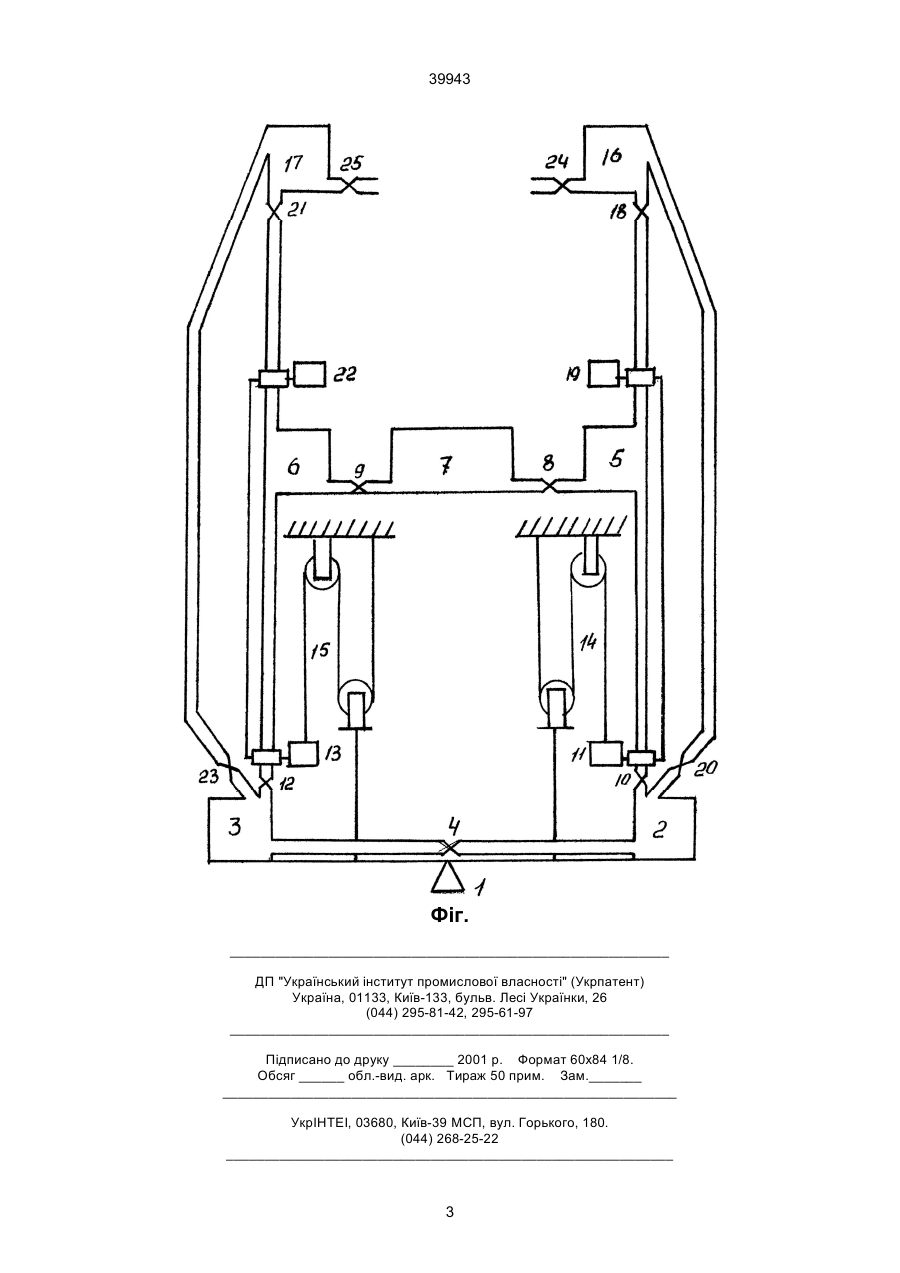

Компенсатор енергії, що включає важіль, який відрізняється тим, що виконаний з допомогою ємностей на кінцях важеля, з'єднаних між собою 39943 енергія, яка витрачається на піднімання різниці енергії ваги речовин на важелі в ємностях менша від суми енергії ваги речовин з лівої збірної, при її опусканні в робочу і з правої робочої ємності до правої на важелі. При прийнятій технологічній висоті в дві одиниці це можна математично просліджувати, якщо прийняти об'єм речовин при переміщенні рівний ікс (X=одиниці). Тоді різниця сили енергії речовин на важелі становитиме: х·3-х·1=х·2 1·3-1·1=2Н. Робота, яка потрібна, щоб підняти на одну одиницю цю різницю, становитиме Ар. Ар=х·2·1=1·2·1=2 Дж. Енергія ваги речовини, що пройде зі збірної лівої ємності в робочу через перетворювач механічної чи електричної енергії, який в свою чергу діє через механічне сполучення на лівий кінець важеля, дорівнюватиме: х·1=1 Н; 1·1=1 Н. А робота, яка затрачена при цьому, Ал=х·1·2 Дж; Ал=1·1·2=2 Дж. З правої сторони системи з робочої ємності в праву на важелі діє енергія стовпа ваги речовини з технологічної висоти в дві одиниці, яка дорівнює х·1=1 Н; 1·1=1 Н. А робота цієї енергії, яка діє на праве плече важеля, становитиме: Aп=х ·1·2 Дж; Aп=1·1·2=2 Дж. Сума робіт направлена на кінці важеля: Ac=Ал+Aп; Ac=2+2=4 Дж, і вона скомпенсує протидію різниці енергії ваги речовин в ємностях на важелі, на яку затрачена робота; Ар=2 Дж. Виграш в роботі в цій системі становить при вибраних параметрах Ав=Ас-Ар; Ав=4 Дж-2 Дж=2 Дж. Потенційна енергія ваги речовини, запасеної в головній ємності, одноразова і при переміщенні з правої сторони системи в ліву компенсує витрати енергії на зміну положення важеля з ємностями. При цьому отримується виграш в роботі, і при цьому не потрібно вводити енергію із-зовні. Досягнення такого технічного результату можливе на механізмові, показаному, на кресленні, який складається з важеля 1, ємностей 2-3, засувок 4, 8, 9, 10, 12, 18, 20, 21, 23, 24, 25, робочих ємностей 5-6, головної ємності 7, перетворювачів енергії 11, 13, 19, 22, поліспастів 14-15, збірної ємності 16-17. Вся система заповнена до рівня головної ємності 7 речовиною з питомою вагою більшою, чим навколишнє середовище, крім ємності 2. Ліве плече важеля з ємністю 3 опуститься, вниз, піднявши праве плече з ємністю 2 на технологічну висоту. Праву ємність 2 заповнюють речовиною з питомою вагою в три рази більшою, чим в лівій 3. При відкритих засувках 4, 8, 10, 23 речовина з ємності 3 витиснеться в збірну ємність 17. Речовина, проходячи через перетворювач 11 в вигляді кінетичної енергії, перетвориться на електричну чи механічну енергію. При закритих засувок 4, 8, 9, 20 і 23 ліве плече важеля 1 з ємністю 3 підніметься вверх, а праве опуститься вниз. Різниця ваги енергії речовини в ємності 3 при підніманні скомпенсується енергією речовини з ємності 17, при її перетворенні в електричну чи механічну енергію при проходженні через перетворювач 17, який механічно діє на лівий кінець важеля. А з правої сторони діє енергія ваги стовпа речовини з ємності 5 в ємність 2 на важелі 1. При всіх закритих засувок, крім 4, 12, 20, 21 відкритих засувках, речовина з ємності 2 витиснеться в ємність 16. Так відбудеться компенсування енергії в цій системі. 2 39943 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
