Композиція для хімічно стійких підлог та реставрації будівельних споруд

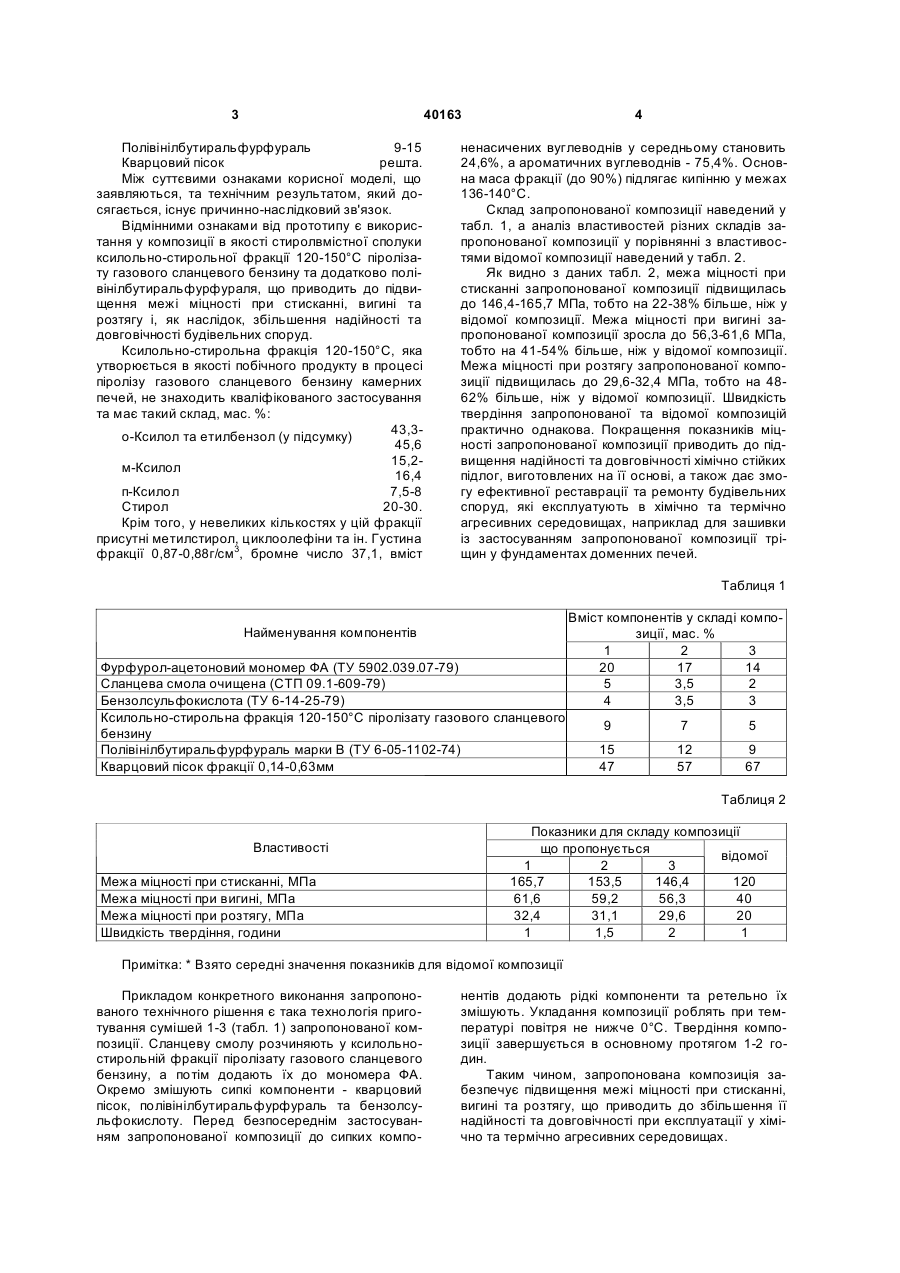

Композиція для хімічно стійких підлог та реставрації будівельних споруд, що включає фурфуролацетоновий мономер, сланцеву смолу, бензолсульфокислоту, стиролвмісну сполуку та 3 40163 Полівінілбутиральфурфураль 9-15 Кварцовий пісок решта. Між суттєвими ознаками корисної моделі, що заявляються, та технічним результатом, який досягається, існує причинно-наслідковий зв'язок. Відмінними ознаками від прототипу є використання у композиції в якості стиролвмістної сполуки ксилольно-стирольної фракції 120-150°С піролізату газового сланцевого бензину та додатково полівінілбутиральфурфураля, що приводить до підвищення межі міцності при стисканні, вигині та розтягу і, як наслідок, збільшення надійності та довговічності будівельних споруд. Ксилольно-стирольна фракція 120-150°С, яка утворюється в якості побічного продукту в процесі піролізу газового сланцевого бензину камерних печей, не знаходить кваліфікованого застосування та має такий склад, мас. %: 43,3о-Ксилол та етилбензол (у підсумку) 45,6 15,2м-Ксилол 16,4 п-Ксилол 7,5-8 Стирол 20-30. Крім того, у невеликих кількостях у цій фракції присутні метилстирол, циклоолефіни та ін. Густина фракції 0,87-0,88г/см3, бромне число 37,1, вміст 4 ненасичених вуглеводнів у середньому становить 24,6%, а ароматичних вуглеводнів - 75,4%. Основна маса фракції (до 90%) підлягає кипінню у межах 136-140°С. Склад запропонованої композиції наведений у табл. 1, а аналіз властивостей різних складів запропонованої композиції у порівнянні з властивостями відомої композиції наведений у табл. 2. Як видно з даних табл. 2, межа міцності при стисканні запропонованої композиції підвищилась до 146,4-165,7 МПа, тобто на 22-38% більше, ніж у відомої композиції. Межа міцності при вигині запропонованої композиції зросла до 56,3-61,6 МПа, тобто на 41-54% більше, ніж у відомої композиції. Межа міцності при розтягу запропонованої композиції підвищилась до 29,6-32,4 МПа, тобто на 4862% більше, ніж у відомої композиції. Швидкість твердіння запропонованої та відомої композицій практично однакова. Покращення показників міцності запропонованої композиції приводить до підвищення надійності та довговічності хімічно стійких підлог, виготовлених на її основі, а також дає змогу ефективної реставрації та ремонту будівельних споруд, які експлуатують в хімічно та термічно агресивних середовищах, наприклад для зашивки із застосуванням запропонованої композиції тріщин у фундаментах доменних печей. Таблиця 1 Найменування компонентів Фурфурол-ацетоновий мономер ФА (ТУ 5902.039.07-79) Сланцева смола очищена (СТП 09.1-609-79) Бензолсульфокислота (ТУ 6-14-25-79) Ксилольно-стирольна фракція 120-150°С піролізату газового сланцевого бензину Полівінілбутиральфурфураль марки В (ТУ 6-05-1102-74) Кварцовий пісок фракції 0,14-0,63мм Вміст компонентів у складі композиції, мас. % 1 2 3 20 17 14 5 3,5 2 4 3,5 3 9 7 5 15 47 12 57 9 67 Таблиця 2 Властивості Межа міцності при стисканні, МПа Межа міцності при вигині, МПа Межа міцності при розтягу, МПа Швидкість твердіння, години Показники для складу композиції що пропонується відомої 1 2 3 165,7 153,5 146,4 120 61,6 59,2 56,3 40 32,4 31,1 29,6 20 1 1,5 2 1 Примітка: * Взято середні значення показників для відомої композиції Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (табл. 1) запропонованої композиції. Сланцеву смолу розчиняють у ксилольностирольній фракції піролізату газового сланцевого бензину, а потім додають їх до мономера ФА. Окремо змішують сипкі компоненти - кварцовий пісок, полівінілбутиральфурфураль та бензолсульфокислоту. Перед безпосереднім застосуванням запропонованої композиції до сипких компо нентів додають рідкі компоненти та ретельно їх змішують. Укладання композиції роблять при температурі повітря не нижче 0°С. Твердіння композиції завершується в основному протягом 1-2 годин. Таким чином, запропонована композиція забезпечує підвищення межі міцності при стисканні, вигині та розтягу, що приводить до збільшення її надійності та довговічності при експлуатації у хімічно та термічно агресивних середовищах. 5 Комп’ютерна верстка Л. Купенко 40163 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
