Робочий орган очищувача коренеплодів

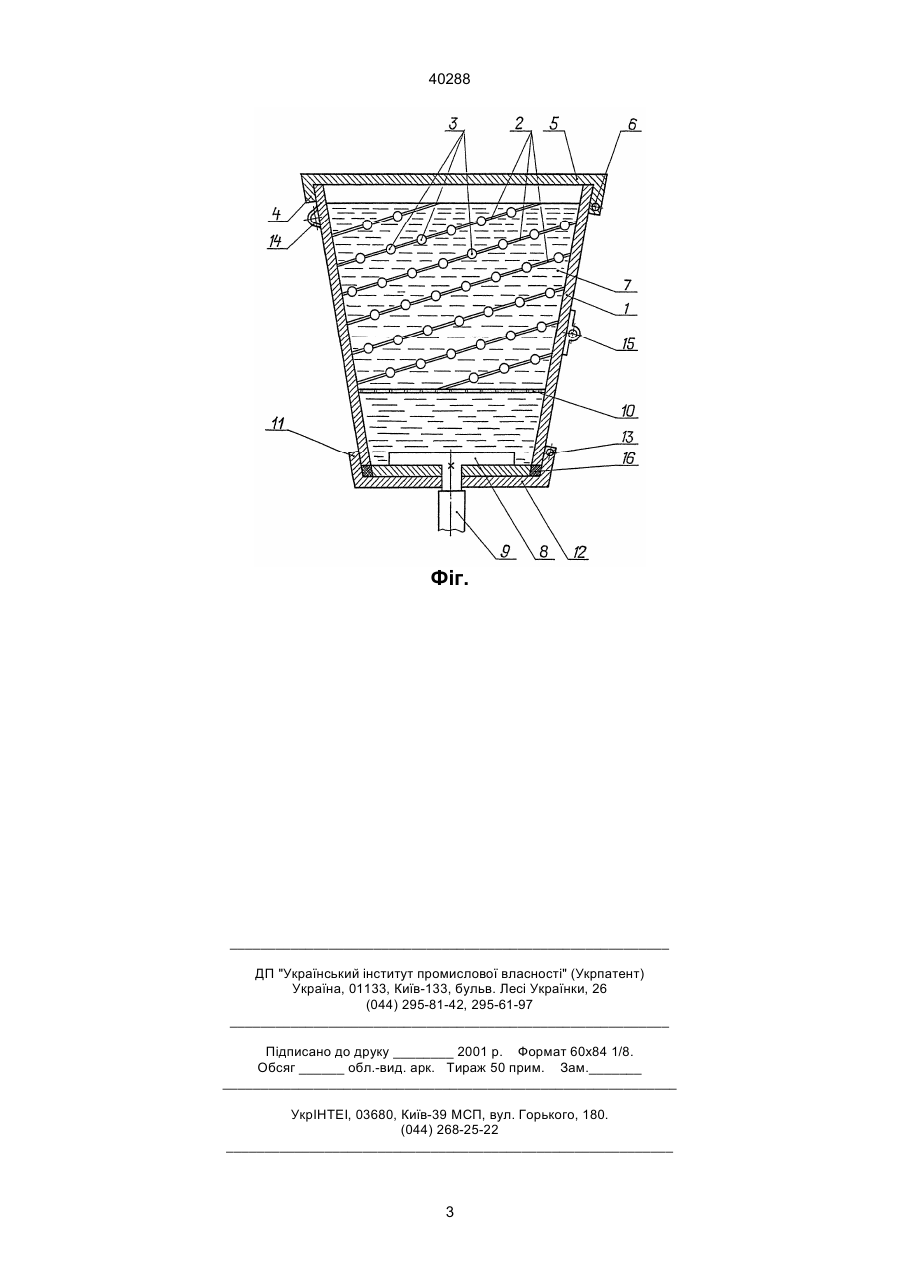

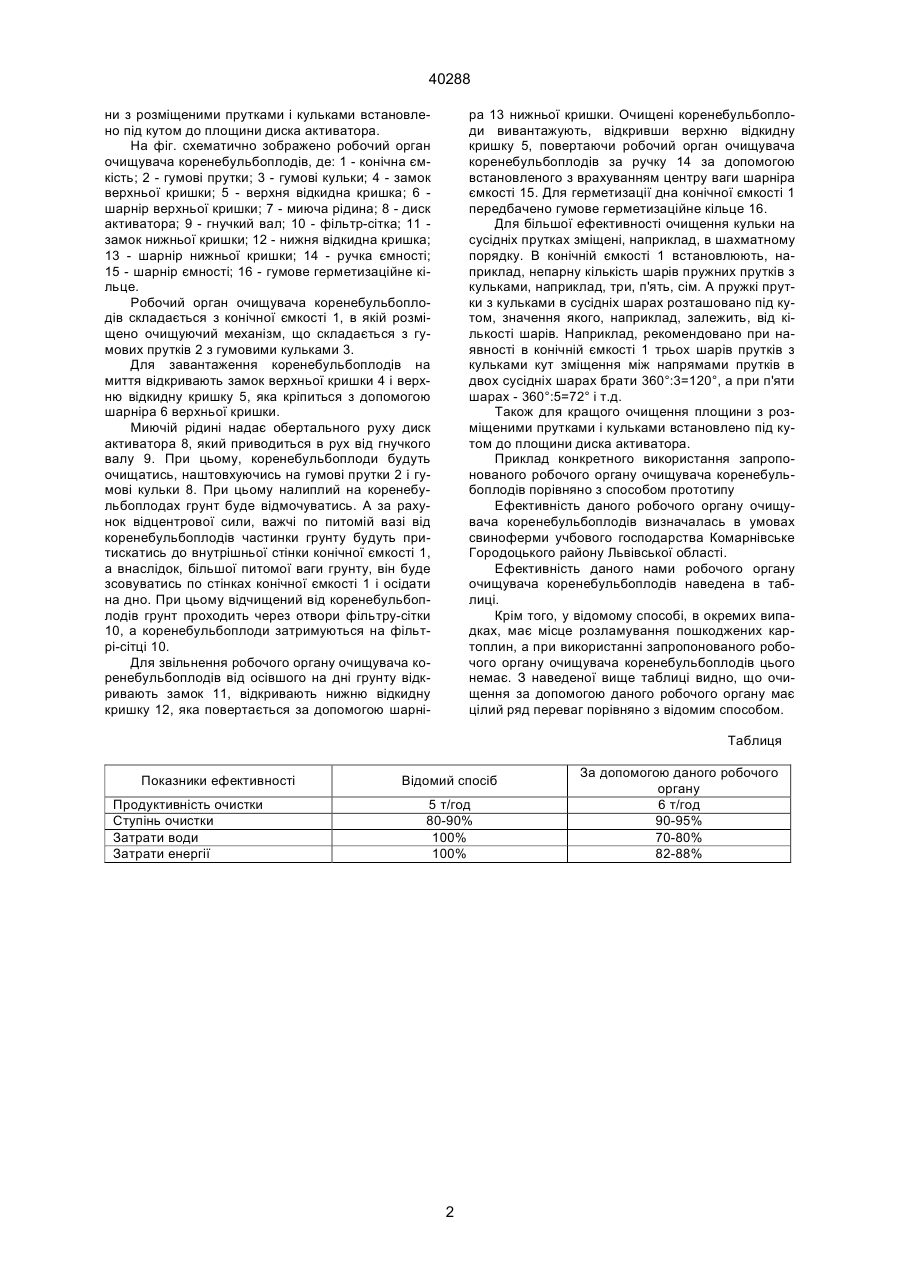

1. Робочий орган очищувача коренебульбоплодів, що складається з ємкості, очищуючого механізму, миючої рідини і приводу, що приводить в рух миючу рідину з коренебульбоплодами, який відрізняється тим, що в конічній ємкості встановлено диск активатора і пружні прутки з кульками з можливістю здійснення співударів з коренебульбоплодами. 40288 ни з розміщеними прутками і кульками встановлено під кутом до площини диска активатора. На фіг. схематично зображено робочий орган очищувача коренебульбоплодів, де: 1 - конічна ємкість; 2 - гумові прутки; 3 - гумові кульки; 4 - замок верхньої кришки; 5 - верхня відкидна кришка; 6 шарнір верхньої кришки; 7 - миюча рідина; 8 - диск активатора; 9 - гнучкий вал; 10 - фільтр-сітка; 11 замок нижньої кришки; 12 - нижня відкидна кришка; 13 - шарнір нижньої кришки; 14 - ручка ємності; 15 - шарнір ємності; 16 - гумове герметизаційне кільце. Робочий орган очищувача коренебульбоплодів складається з конічної ємкості 1, в якій розміщено очищуючий механізм, що складається з гумових прутків 2 з гумовими кульками 3. Для завантаження коренебульбоплодів на миття відкривають замок верхньої кришки 4 і верхню відкидну кришку 5, яка кріпиться з допомогою шарніра 6 верхньої кришки. Миючій рідині надає обертального руху диск активатора 8, який приводиться в рух від гнучкого валу 9. При цьому, коренебульбоплоди будуть очищатись, наштовхуючись на гумові прутки 2 і гумові кульки 8. При цьому налиплий на коренебульбоплодах грунт буде відмочуватись. А за рахунок відцентрової сили, важчі по питомій вазі від коренебульбоплодів частинки грунту будуть притискатись до внутрішньої стінки конічної ємкості 1, а внаслідок, більшої питомої ваги грунту, він буде зсовуватись по стінках конічної ємкості 1 і осідати на дно. При цьому відчищений від коренебульбоплодів грунт проходить через отвори фільтру-сітки 10, а коренебульбоплоди затримуються на фільтрі-сітці 10. Для звільнення робочого органу очищувача коренебульбоплодів від осівшого на дні грунту відкривають замок 11, відкривають нижню відкидну кришку 12, яка повертається за допомогою шарні ра 13 нижньої кришки. Очищені коренебульбоплоди вивантажують, відкривши верхню відкидну кришку 5, повертаючи робочий орган очищувача коренебульбоплодів за ручку 14 за допомогою встановленого з врахуванням центру ваги шарніра ємкості 15. Для герметизації дна конічної ємкості 1 передбачено гумове герметизаційне кільце 16. Для більшої ефективності очищення кульки на сусідніх прутках зміщені, наприклад, в шахматному порядку. В конічній ємкості 1 встановлюють, наприклад, непарну кількість шарів пружних прутків з кульками, наприклад, три, п'ять, сім. А пружкі прутки з кульками в сусідніх шарах розташовано під кутом, значення якого, наприклад, залежить, від кількості шарів. Наприклад, рекомендовано при наявності в конічній ємкості 1 трьох шарів прутків з кульками кут зміщення між напрямами прутків в двох сусідніх шарах брати 360°:3=120°, а при п'яти шарах - 360°:5=72° і т.д. Також для кращого очищення площини з розміщеними прутками і кульками встановлено під кутом до площини диска активатора. Приклад конкретного використання запропонованого робочого органу очищувача коренебульбоплодів порівняно з способом прототипу Ефективність даного робочого органу очищувача коренебульбоплодів визначалась в умовах свиноферми учбового господарства Комарнівське Городоцького району Львівської області. Ефективність даного нами робочого органу очищувача коренебульбоплодів наведена в таблиці. Крім того, у відомому способі, в окремих випадках, має місце розламування пошкоджених картоплин, а при використанні запропонованого робочого органу очищувача коренебульбоплодів цього немає. З наведеної вище таблиці видно, що очищення за допомогою даного робочого органу має цілий ряд переваг порівняно з відомим способом. Таблиця Показники ефективності Продуктивність очистки Ступінь очистки Затрати води Затрати енергії Відомий спосіб 5 т/год 80-90% 100% 100% 2 За допомогою даного робочого органу 6 т/год 90-95% 70-80% 82-88% 40288 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
