Спосіб охолодження електроустаткування підіймального крана

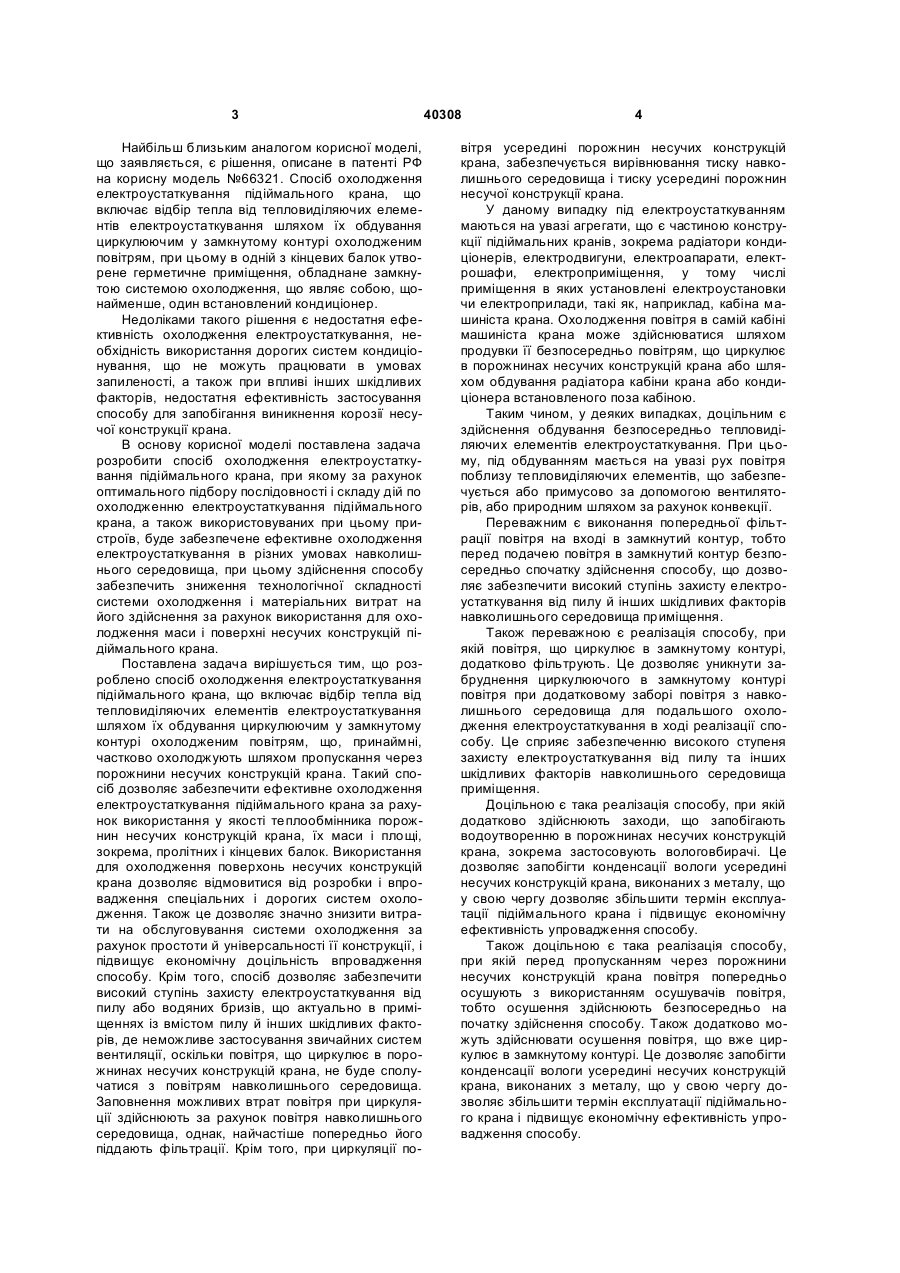

1. Спосіб охолодження електроустаткування підіймального крана, що включає відбір тепла від тепловиділяючих елементів електроустаткування шляхом їх обдування циркулюючим у замкнутому контурі охолодженим повітрям, який відрізняється тим, що циркулююче у замкнутому контурі повітря принаймні частково охолоджують шляхом пропускання через порожнини несучих конструкцій крана. 2. Спосіб за п. 1, який відрізняється тим, що обдування здійснюють з використанням вентиляторів. 3 Найбільш близьким аналогом корисної моделі, що заявляється, є рішення, описане в патенті РФ на корисну модель №66321. Спосіб охолодження електроустаткування підіймального крана, що включає відбір тепла від тепловиділяючих елементів електроустаткування шляхом їх обдування циркулюючим у замкнутому контурі охолодженим повітрям, при цьому в одній з кінцевих балок утворене герметичне приміщення, обладнане замкнутою системою охолодження, що являє собою, щонайменше, один встановлений кондиціонер. Недоліками такого рішення є недостатня ефективність охолодження електроустаткування, необхідність використання дорогих систем кондиціонування, що не можуть працювати в умовах запиленості, а також при впливі інших шкідливих факторів, недостатня ефективність застосування способу для запобігання виникнення корозії несучої конструкції крана. В основу корисної моделі поставлена задача розробити спосіб охолодження електроустаткування підіймального крана, при якому за рахунок оптимального підбору послідовності і складу дій по охолодженню електроустаткування підіймального крана, а також використовуваних при цьому пристроїв, буде забезпечене ефективне охолодження електроустаткування в різних умовах навколишнього середовища, при цьому здійснення способу забезпечить зниження технологічної складності системи охолодження і матеріальних витрат на його здійснення за рахунок використання для охолодження маси і поверхні несучих конструкцій підіймального крана. Поставлена задача вирішується тим, що розроблено спосіб охолодження електроустаткування підіймального крана, що включає відбір тепла від тепловиділяючих елементів електроустаткування шляхом їх обдування циркулюючим у замкнутому контурі охолодженим повітрям, що, принаймні, частково охолоджують шляхом пропускання через порожнини несучих конструкцій крана. Такий спосіб дозволяє забезпечити ефективне охолодження електроустаткування підіймального крана за рахунок використання у якості теплообмінника порожнин несучих конструкцій крана, їх маси і площі, зокрема, пролітних і кінцевих балок. Використання для охолодження поверхонь несучих конструкцій крана дозволяє відмовитися від розробки і впровадження спеціальних і дорогих систем охолодження. Також це дозволяє значно знизити витрати на обслуговування системи охолодження за рахунок простоти й універсальності її конструкції, і підвищує економічну доцільність впровадження способу. Крім того, спосіб дозволяє забезпечити високий ступінь захисту електроустаткування від пилу або водяних бризів, що актуально в приміщеннях із вмістом пилу й інших шкідливих факторів, де неможливе застосування звичайних систем вентиляції, оскільки повітря, що циркулює в порожнинах несучих конструкцій крана, не буде сполучатися з повітрям навколишнього середовища. Заповнення можливих втрат повітря при циркуляції здійснюють за рахунок повітря навколишнього середовища, однак, найчастіше попередньо його піддають фільтрації. Крім того, при циркуляції по 40308 4 вітря усередині порожнин несучих конструкцій крана, забезпечується вирівнювання тиску навколишнього середовища і тиску усередині порожнин несучої конструкції крана. У даному випадку під електроустаткуванням маються на увазі агрегати, що є частиною конструкції підіймальних кранів, зокрема радіатори кондиціонерів, електродвигуни, електроапарати, електрошафи, електроприміщення, у тому числі приміщення в яких установлені електроустановки чи електроприлади, такі як, наприклад, кабіна машиніста крана. Охолодження повітря в самій кабіні машиніста крана може здійснюватися шляхом продувки її безпосередньо повітрям, що циркулює в порожнинах несучих конструкцій крана або шляхом обдування радіатора кабіни крана або кондиціонера встановленого поза кабіною. Таким чином, у деяких випадках, доцільним є здійснення обдування безпосередньо тепловиділяючих елементів електроустаткування. При цьому, під обдуванням мається на увазі рух повітря поблизу тепловиділяючих елементів, що забезпечується або примусово за допомогою вентиляторів, або природним шляхом за рахунок конвекції. Переважним є виконання попередньої фільтрації повітря на вході в замкнутий контур, тобто перед подачею повітря в замкнутий контур безпосередньо спочатку здійснення способу, що дозволяє забезпечити високий ступінь захисту електроустаткування від пилу й інших шкідливих факторів навколишнього середовища приміщення. Також переважною є реалізація способу, при якій повітря, що циркулює в замкнутому контурі, додатково фільтрують. Це дозволяє уникнути забруднення циркулюючого в замкнутому контурі повітря при додатковому заборі повітря з навколишнього середовища для подальшого охолодження електроустаткування в ході реалізації способу. Це сприяє забезпеченню високого ступеня захисту електроустаткування від пилу та інших шкідливих факторів навколишнього середовища приміщення. Доцільною є така реалізація способу, при якій додатково здійснюють заходи, що запобігають водоутворенню в порожнинах несучих конструкцій крана, зокрема застосовують вологовбирачі. Це дозволяє запобігти конденсації вологи усередині несучих конструкцій крана, виконаних з металу, що у свою чергу дозволяє збільшити термін експлуатації підіймального крана і підвищує економічну ефективність упровадження способу. Також доцільною є така реалізація способу, при якій перед пропусканням через порожнини несучих конструкцій крана повітря попередньо осушують з використанням осушувачів повітря, тобто осушення здійснюють безпосередньо на початку здійснення способу. Також додатково можуть здійснювати осушення повітря, що вже циркулює в замкнутому контурі. Це дозволяє запобігти конденсації вологи усередині несучих конструкцій крана, виконаних з металу, що у свою чергу дозволяє збільшити термін експлуатації підіймального крана і підвищує економічну ефективність упровадження способу. 5 40308 Більш докладно корисна модель пояснюється фігурою, на якій представлена схема теплообміну при реалізації способу охолодження електроустаткування підіймального крана. На фігурі представлене електроприміщення 1, у якому розташовують електроустаткування, витяжний вентилятор 2 відбору гарячого повітря тепловиділяючих елементів електроустаткування, кінцеві балки 3 підіймального крана, пролітні балки 4 підіймального крана, діафрагми 5, припливний вентилятор 6 подачі охолодженого повітря для охолодження електроустаткування. Також на фігурі представлені схема А замкнутої системи циркуляції повітря усередині порожнин несучих конструкцій крана, а також схема Б теплообміну зовнішньої поверхні несучих конструкцій крана з повітрям навколишнього середовища. Реалізація способу здійснюється наступним чином. Здійснюють відбір тепла від тепловиділяючих елементів електроустаткування шляхом їх обдування циркулюючим у замкнутій системі А охолодженим повітрям, нагрівши останній при контакті з тепловиділяючими елементами електроустаткування, розміщеного в електроприміщенні 1, після чого нагріте повітря нагнітають вентилятором 2 в Комп’ютерна верстка А. Рябко 6 отвір однієї з пролітних балок 4, де воно циркулює уздовж балки через отвори в діафрагмах 5 балки і охолоджується шляхом взаємодії зовнішньої поверхні балки з навколишнім середовищем. Потім повітря потрапляє в кінцеву балку 3, що виконує роль повітроводу, де також охолоджується, далі повітря потрапляє в наступну пролітну балку 4, далі в кінцеву балку 3 і знову в першу пролітну балку 4. Далі через отвір у першій пролітній балці 4 за допомогою вентилятора 6 охолоджене повітря подають для охолодження електроустаткування. Далі цикл повторюється знову. Таким чином, корисна модель, що заявляється, являє собою спосіб охолодження електроустаткування підіймального крана, при якому за рахунок оптимального підбору послідовності і складу дій по охолодженню електроустаткування підіймального крана, а також використовуваних при цьому пристроїв, забезпечено ефективне охолодження електроустаткування в різних умовах навколишнього середовища, при цьому здійснення способу забезпечує зниження технологічної складності системи охолодження і матеріальних витрат на його здійснення за рахунок використання для охолодження маси і поверхні несучих конструкцій підіймального крана. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
