Пристрій для діагностування зубчатих коліс редуктора

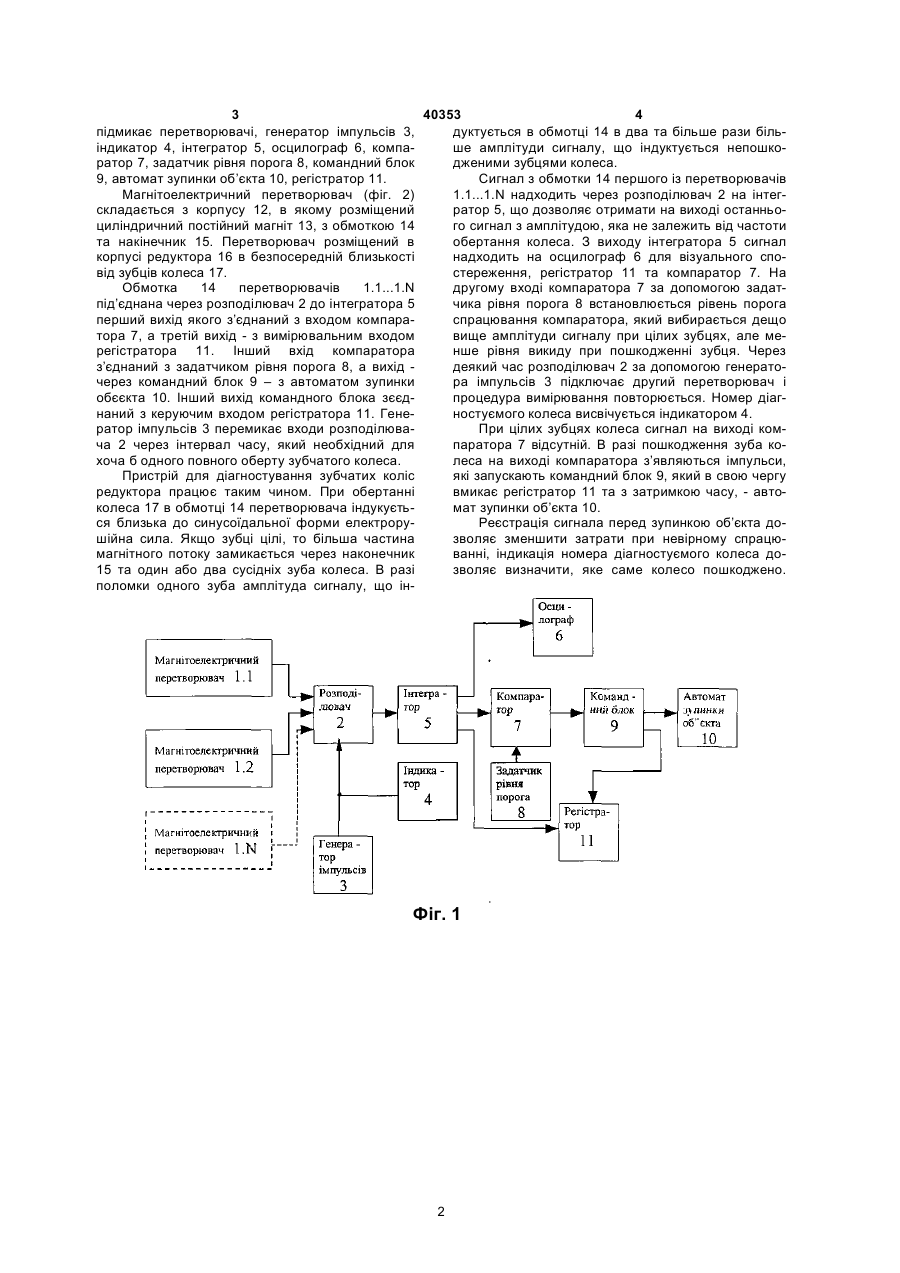

Пристрій для діагностування зубчатих коліс редуктора, що містить магнітоелектричний перетворювач, до першого виходу якого під'єднано осцилограф, компаратор рівня, перший вхід якого 3 40353 4 підмикає перетворювачі, генератор імпульсів 3, дуктується в обмотці 14 в два та більше рази більіндикатор 4, інтегратор 5, осцилограф 6, компаше амплітуди сигналу, що індуктується непошкоратор 7, задатчик рівня порога 8, командний блок дженими зубцями колеса. 9, автомат зупинки об’єкта 10, регістратор 11. Сигнал з обмотки 14 першого із перетворювачів Магнітоелектричний перетворювач (фіг. 2) 1.1...1.N надходить через розподілювач 2 на інтегскладається з корпусу 12, в якому розміщений ратор 5, що дозволяє отримати на виході останньоциліндричний постійний магніт 13, з обмоткою 14 го сигнал з амплітудою, яка не залежить від частоти та накінечник 15. Перетворювач розміщений в обертання колеса. З виходу інтегратора 5 сигнал корпусі редуктора 16 в безпосередній близькості надходить на осцилограф 6 для візуального сповід зубців колеса 17. стереження, регістратор 11 та компаратор 7. На Обмотка 14 перетворювачів 1.1...1.N другому вході компаратора 7 за допомогою задатпід’єднана через розподілювач 2 до інтегратора 5 чика рівня порога 8 встановлюється рівень порога перший вихід якого з’єднаний з входом компараспрацювання компаратора, який вибирається дещо тора 7, а третій вихід - з вимірювальним входом вище амплітуди сигналу при цілих зубцях, але мерегістратора 11. Інший вхід компаратора нше рівня викиду при пошкодженні зубця. Через з’єднаний з задатчиком рівня порога 8, а вихід деякий час розподілювач 2 за допомогою генераточерез командний блок 9 – з автоматом зупинки ра імпульсів 3 підключає другий перетворювач і обєєкта 10. Інший вихід командного блока зєєдпроцедура вимірювання повторюється. Номер діагнаний з керуючим входом регістратора 11. Гененостуємого колеса висвічується індикатором 4. ратор імпульсів 3 перемикає входи розподілюваПри цілих зубцях колеса сигнал на виході комча 2 через інтервал часу, який необхідний для паратора 7 відсутній. В разі пошкодження зуба кохоча б одного повного оберту зубчатого колеса. леса на виході компаратора з’являються імпульси, Пристрій для діагностування зубчатих коліс які запускають командний блок 9, який в свою чергу редуктора працює таким чином. При обертанні вмикає регістратор 11 та з затримкою часу, - автоколеса 17 в обмотці 14 перетворювача індукуєтьмат зупинки об’єкта 10. ся близька до синусоїдальної форми електроруРеєстрація сигнала перед зупинкою об’єкта дошійна сила. Якщо зубці цілі, то більша частина зволяє зменшити затрати при невірному спрацюмагнітного потоку замикається через наконечник ванні, індикація номера діагностуємого колеса до15 та один або два сусідніх зуба колеса. В разі зволяє визначити, яке саме колесо пошкоджено. поломки одного зуба амплітуда сигналу, що ін Фіг. 1 2 5 40353 6 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 456-20-90 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
