Цівкова передача

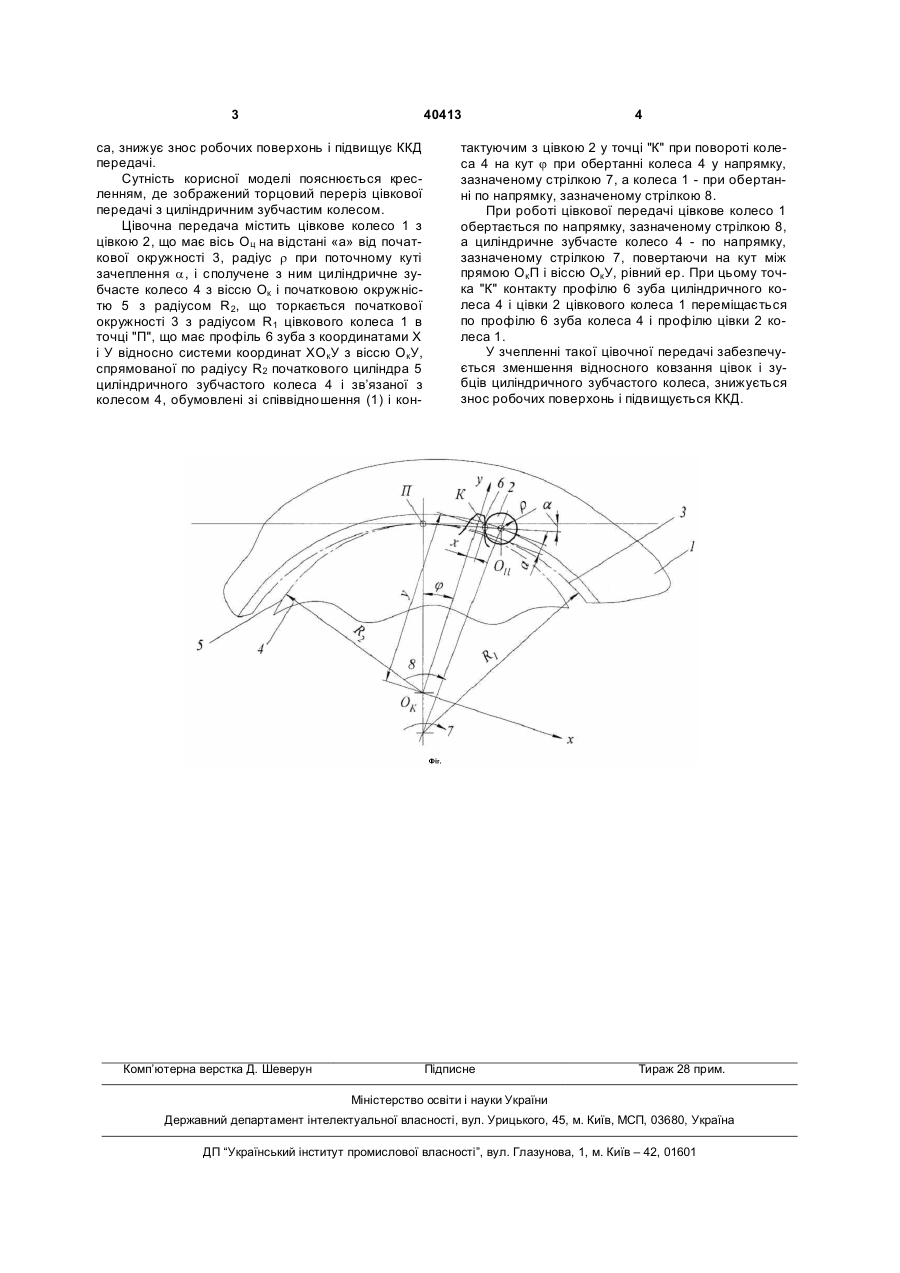

Цівкова передача, що містить цівкове колесо з цівками і сполучене з ним циліндричне зубчасте колесо із зовнішніми зубами, яка відрізняється тим, що профіль зуба циліндричного зубчастого колеса в торцевому перерізі описується кривою з координатами: х = х1 cos j - у1 sin j, у = х1 sin j + у1 cos j1, де x1 = [(R1 + a ) sin(a - j2 ) - R1 sin a - r] cos a Корисна модель відноситься до галузі машинобудування і може бути використана в приводах машин загального і спеціального призначення. Відомо цівкову передачу, що містить цівочне колесо з цівками і сполучене з ним циліндричне зубчасте колесо із зовнішніми зубами, профілі зубів яких обкреслені епіциклоїдою чи гіпоциклоїдою (див. Ф.Л. Литвин. Теория зубчатых зацеплений. М.: Наука. 1968. - 584 с. - прототип). Недоліком відомої цівкової передачі є підвищене відносне ковзання цівок і зубів циліндричного зубчастого колеса, що спричиняє підвищений знос робочих поверхонь і зниження коефіцієнта корисної дії (ККД) передачі. В основу корисної моделі поставлена задача зниження зносу робочих поверхонь і підвищення ККД цівкової передачі шляхом зменшення відносного ковзання цівок і зубів циліндричного зубчастого колеса. Поставлена задача досягається тим, що в цівковій передачі, яка містить цівочне колесо з цівками і сполучене з ним циліндричне зубчасте колесо із зовнішніми зубами, відповідно до корисної моделі, профіль зуба циліндричного зубчастого колеса в торцовому перерізі обкреслено кривою, координати якої в системі координат, пов’язані з циліндричним зубчастим колесом, визначаються рівностями: х = х1 cos j - у1 sin j, у = х1 sin j + у1 cos j1, x = [(R1 + a ) sin(a - j2 ) - R1 sin a - r] cos a де 1 y1 = [(R1 + a ) sin(a + j2 ) - R1 sin a - r] sin a + R 2 , (1) (R1 + a ) cos j2 - R1 R2 , j2 = a = arccos j (R1 + a ) sin j 2 R1 , j - кут повороту циліндричного зубчастого колеса із зовнішніми зубами; R1 - радіус початкової окружності цівкового колеса; R2 - радіус початкової окружності циліндричного зубчастого колеса з зовнішніми зубами; r - радіус цівки; а - відстань від початкового циліндра цівкового колеса до осі цівки; a - поточний кут зачеплення. Виконання цівкової передачі з таким профілем зуба циліндричного зубчастого колеса в торцовому перерізі забезпечує зменшення відносного ковзання цівок і зубів циліндричного зубчастого коле y1 = [(R1 + a ) sin(a + j2 ) - R1 sin a - r] sin a + R 2 , (1) (R1 + a ) cos j2 - R1 R , j2 = 2 j , (R1 + a ) sin j 2 R1 j - кут повороту циліндричного зубчастого колеса із зовнішніми зубами; R1 - радіус початкової окружності цівкового колеса; R2 - радіус початкової окружності циліндричного зубчастого колеса з зовнішніми зубами; r - радіус цівки; а - відстань від початкового циліндра цівкового колеса до осі цівки; a - поточний кут зачеплення. (19) UA (11) 40413 (13) U a = arccos 3 40413 са, знижує знос робочих поверхонь і підвищує ККД передачі. Сутність корисної моделі пояснюється кресленням, де зображений торцовий переріз цівкової передачі з циліндричним зубчастим колесом. Цівочна передача містить цівкове колесо 1 з цівкою 2, що має вісь Оц на відстані «а» від початкової окружності 3, радіус r при поточному куті зачеплення a, і сполучене з ним циліндричне зубчасте колесо 4 з віссю Ок і початковою окружністю 5 з радіусом R2, що торкається початкової окружності 3 з радіусом R1 цівкового колеса 1 в точці "П", що має профіль 6 зуба з координатами X і У відносно системи координат ХОкУ з віссю ОкУ, спрямованої по радіусу R2 початкового циліндра 5 циліндричного зубчастого колеса 4 і зв’язаної з колесом 4, обумовлені зі співвідношення (1) і кон Комп’ютерна верстка Д. Шеверун 4 тактуючим з цівкою 2 у точці "К" при повороті колеса 4 на кут j при обертанні колеса 4 у напрямку, зазначеному стрілкою 7, а колеса 1 - при обертанні по напрямку, зазначеному стрілкою 8. При роботі цівкової передачі цівкове колесо 1 обертається по напрямку, зазначеному стрілкою 8, а циліндричне зубчасте колесо 4 - по напрямку, зазначеному стрілкою 7, повертаючи на кут між прямою ОкП і віссю ОкУ, рівний ер. При цьому точка "К" контакту профілю 6 зуба циліндричного колеса 4 і цівки 2 цівкового колеса 1 переміщається по профілю 6 зуба колеса 4 і профілю цівки 2 колеса 1. У зчепленні такої цівочної передачі забезпечується зменшення відносного ковзання цівок і зубців циліндричного зубчастого колеса, знижується знос робочих поверхонь і підвищується ККД. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
