Циліндрична зубчаста циклічна передача
Номер патенту: 8175
Опубліковано: 15.07.2005
Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Циліндрична зубчаста циклічна передача, що містить зубчасту рейку і циліндричне зубчасте колесо, яка відрізняється тим, що зубчаста рейка виконана у вигляді циліндричного зубчастого колеса, складеного з половини зубчастого колеса з зовнішніми зубами та половини зубчастого колеса з внутрішніми зубами.
Текст

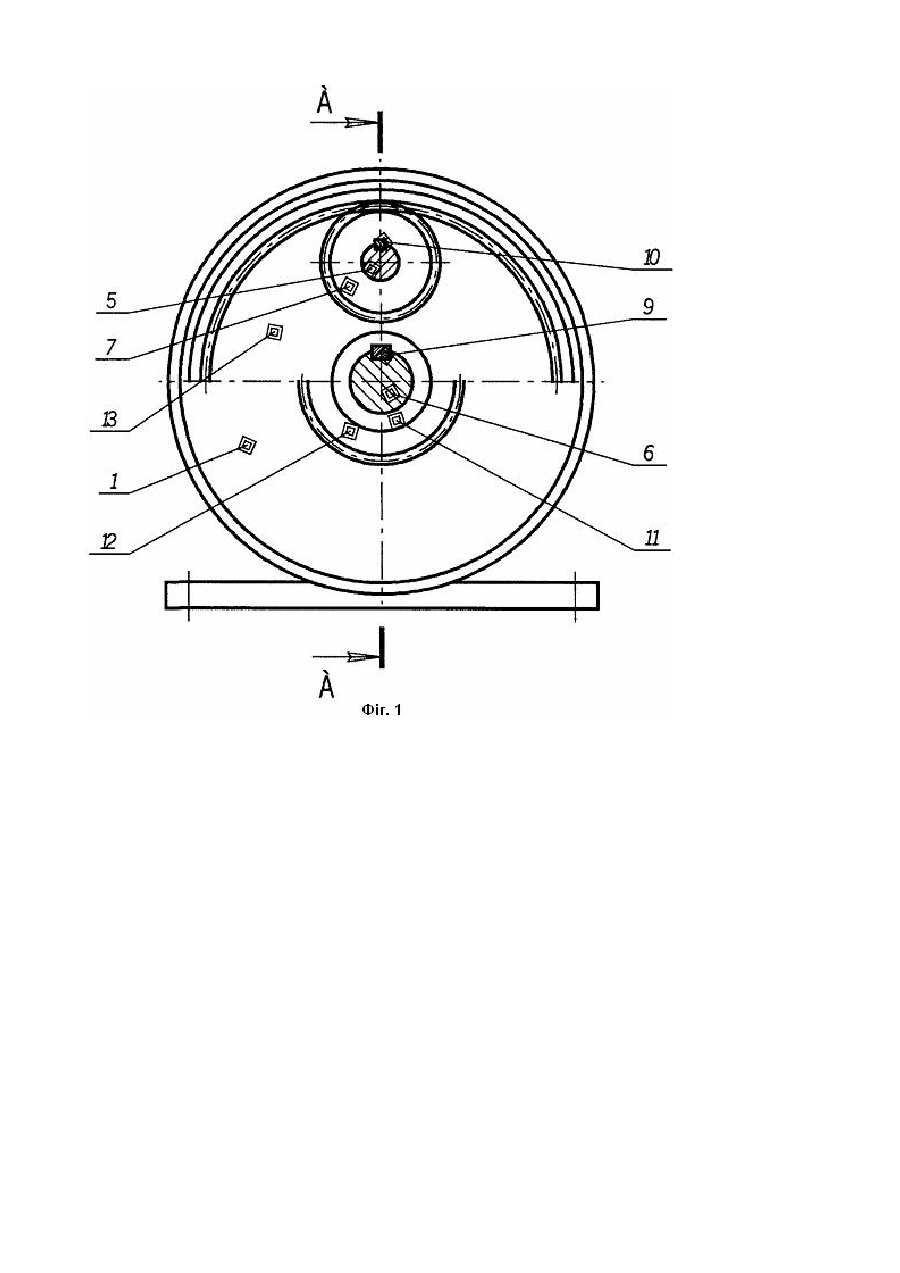

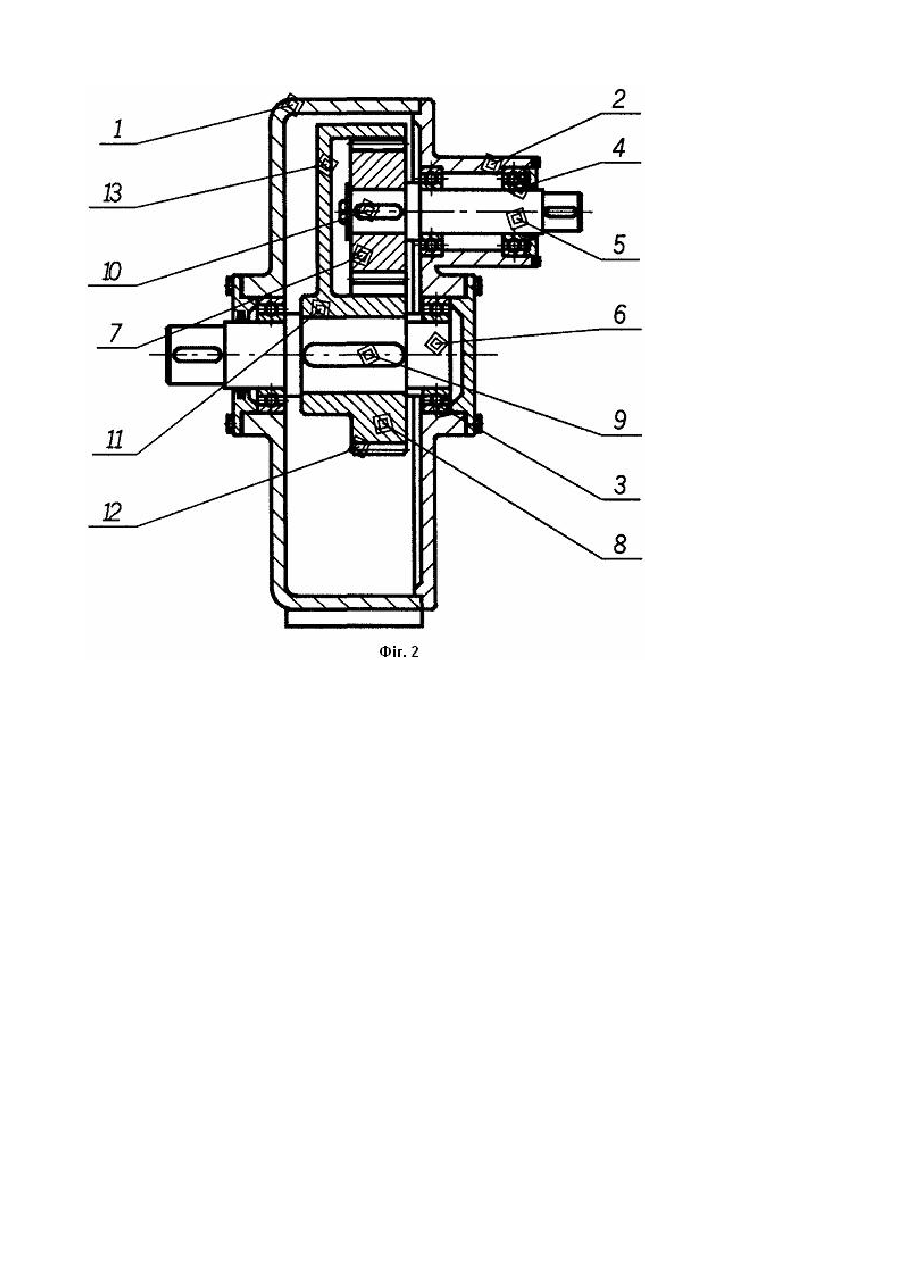

Корисна модель відноситься до машинобудування і може бути використана у приводах різних машин циклічної дії та інших. Відома циліндрична зубчаста циклічна передача в механізмі для витирання скла вікон автомобіля [див. кн.: Механизмы, под редакцией С.Н. Кожевникова. - М.: Машиностроение, 1976, с.257-258, рис. 3.234] найбільш близька за технічною суттю запропонованої корисної моделі, яка містить зубчасте колесо та зубчасту рейку, шарнірно-ексцентрично закріплену на дискові. При обертанні диска зубчаста рейка здійснює зворотньопоступальний рух і таким чином забезпечує циклічний рух зубчастого колеса - зворотньо-обертальний рух. Основний недолік такої передачі є наявність зворотньо-поступального руху. Задача корисної моделі - заміна зворотньо-поступального руху на обертальний рух. Технічний результат досягається тим, що у циліндричній зубчастій циклічній передачі, яка складається з циліндричного зубчастого колеса і зубчастої рейки, зубчаста рейка виконана у вигляді циліндричного зубчастого колеса складеного з половини зубчастого колеса з зовнішніми зубами і половини зубчастого колеса з внутрішніми зубами. Така циліндрична зубчаста циклічна передача забезпечує зворотньо-кутовий рух одного вала з використанням обертального руху другого вала. На Фіг.1 - зображена циліндрична зубчаста циклічна передача, загальний вигляд; на Фіг. 2 - те, що на Фіг. 1, переріз А-А. Циліндрична зубчаста циклічна передача складається з корпуса 1 і кришки 2 у яких розміщені опори 3 і 4, на яких встановлені вали 5 і 6. На валах 5 і 6 встановлені зубчасті колеса 7 і 8 і з'єднані з валами 5 і 6 шпонками 9 і 10. Зубчасте колесо 8 складається з маточини 11, з половини зубчастого колеса 12 з зовнішніми зубами і половини зубчастого колеса 13 з внутрішніми зубами. Циліндрична зубчаста циклічна передача працює так. Якщо валу 5 надати кутову швидкість за одним напрямком, тоді рух через шпонку 10 передається зубчастому колесу 7, яке входить у зачеплення з зубчастим колесом 8. При зачепленні зубчастого колеса 7 з половиною зубчастого колеса 12 з зовнішніми зубами вал 6 обертається у зворотному напрямку валу 5, а коли зубчасте колесо 7 зачеплюється з півколесом 13 з внутрішніми зубами, то вал б обертається у ту ж сторону, що і вал 5. Таким чином за один оберт вала 5 вал 6 здійснює півоберта в одному напрямку, а півоберта у зворотному напрямку. Така циліндрична зубчаста циклічна передача забезпечує зворотньо-кутовий рух одного вала з використанням обертального руху другого вала.
ДивитисяДодаткова інформація
Назва патенту англійськоюCylindrical toothed cyclic gear
Автори англійськоюStrilets Volodymyr Mykolaiovych, Strilets Oleh Romanovych
Назва патенту російськоюЦилиндрическая зубчатая циклическая передача
Автори російськоюСтрилец Владимир Николаевич, Стрилец Олег Романович
МПК / Мітки
Мітки: передача, циклічна, зубчаста, циліндрична
