Тягнучі ролики моталки гарячої штаби

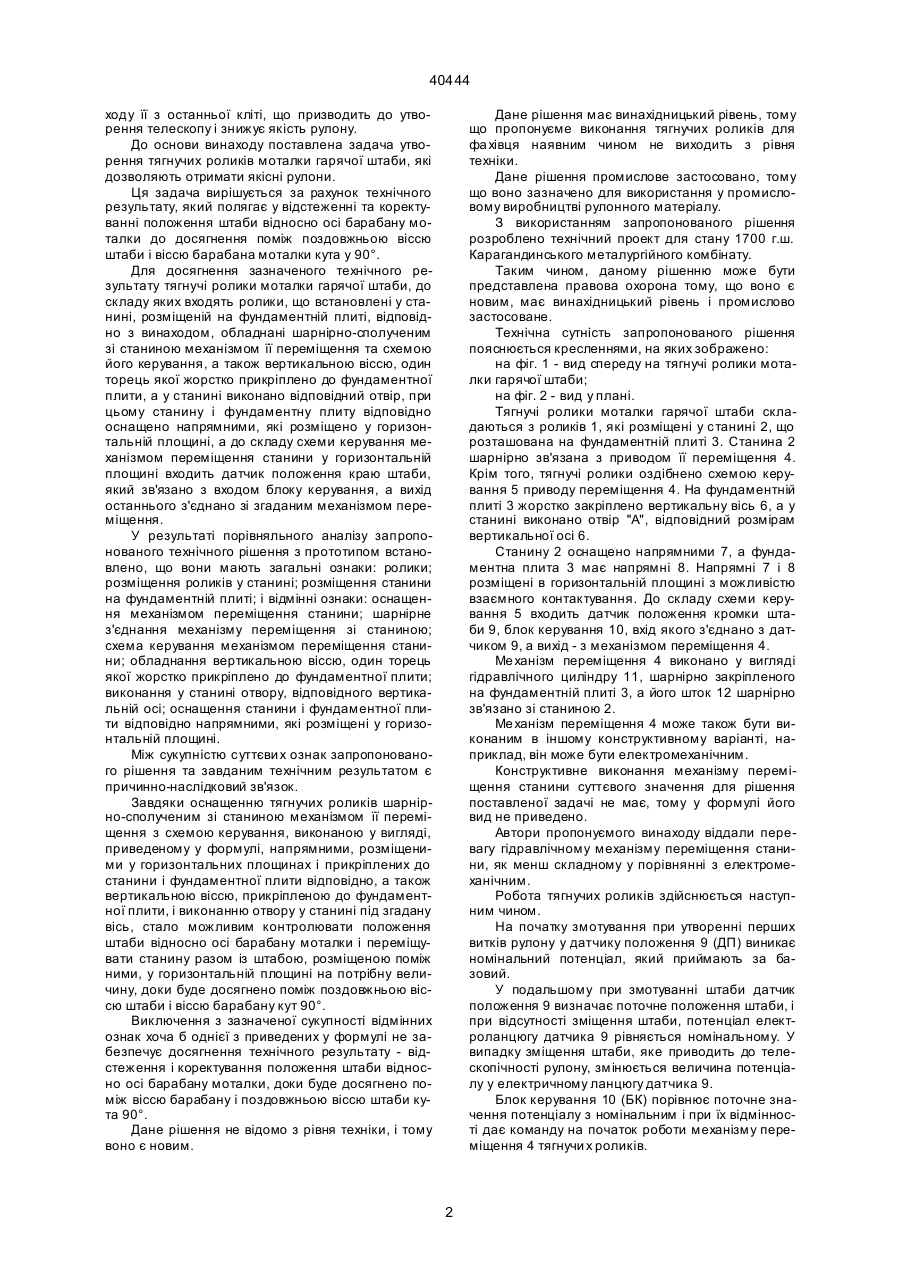

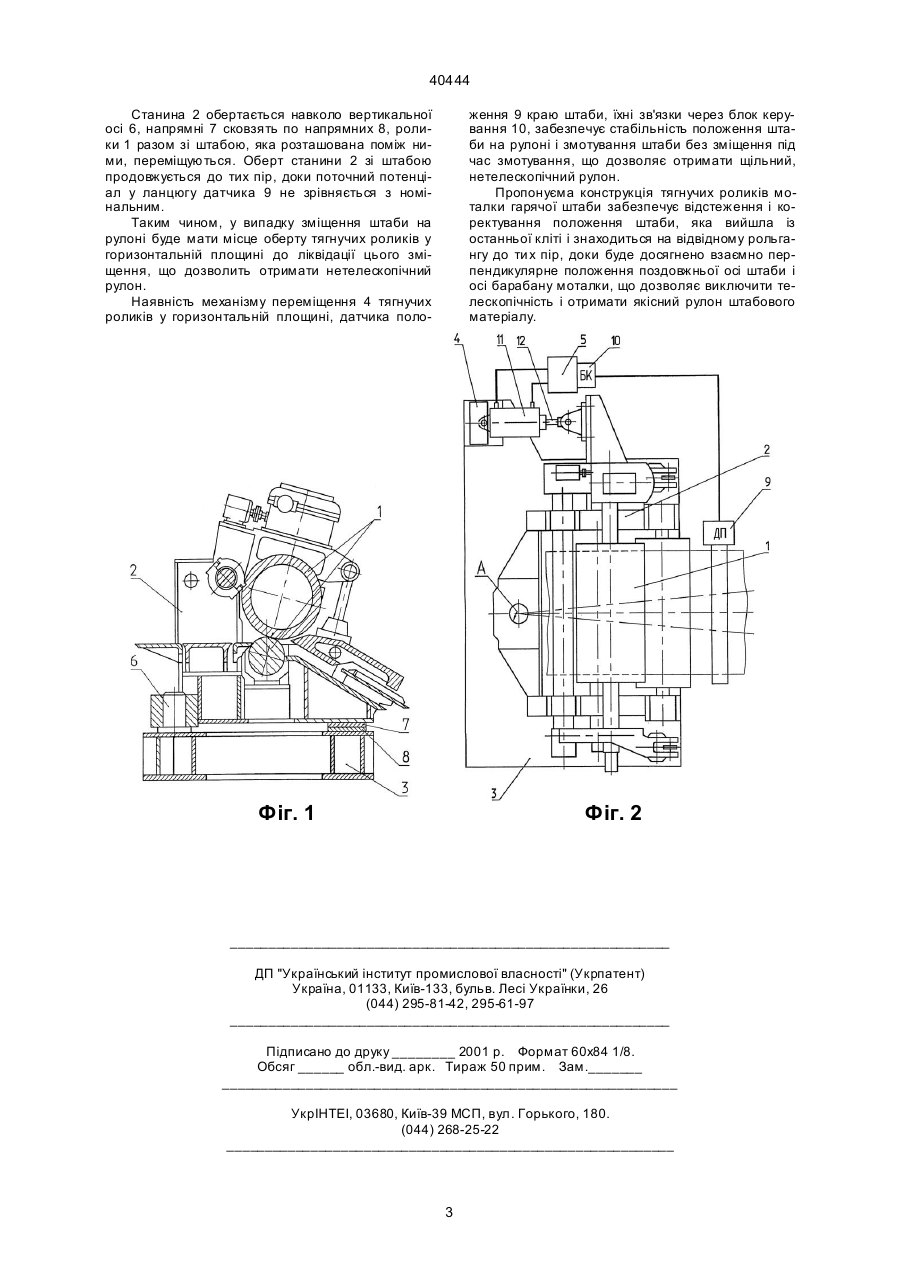

1. Тягнучі ролики моталки гарячої штаби, до складу яких входять ролики, що встановлені у станині, розміщеній на фундаментній плиті, які відрізняються тим, що обладнані шарнірно сполуче 40444 ходу її з останньої кліті, що призводить до утворення телескопу і знижує якість рулону. До основи винаходу поставлена задача утворення тягнучих роликів моталки гарячої штаби, які дозволяють отримати якісні рулони. Ця задача вирішується за рахунок технічного результату, який полягає у відстеженні та коректуванні положення штаби відносно осі барабану моталки до досягнення поміж поздовжньою віссю штаби і віссю барабана моталки кута у 90°. Для досягнення зазначеного технічного результату тягнучі ролики моталки гарячої штаби, до складу яких входять ролики, що встановлені у станині, розміщеній на фундаментній плиті, відповідно з винаходом, обладнані шарнірно-сполученим зі станиною механізмом її переміщення та схемою його керування, а також вертикальною віссю, один торець якої жорстко прикріплено до фундаментної плити, а у станині виконано відповідний отвір, при цьому станину і фундаментну плиту відповідно оснащено напрямними, які розміщено у горизонтальній площині, а до складу схеми керування механізмом переміщення станини у горизонтальній площині входить датчик положення краю штаби, який зв'язано з входом блоку керування, а вихід останнього з'єднано зі згаданим механізмом переміщення. У результаті порівняльного аналізу запропонованого технічного рішення з прототипом встановлено, що вони мають загальні ознаки: ролики; розміщення роликів у станині; розміщення станини на фундаментній плиті; і відмінні ознаки: оснащення механізмом переміщення станини; шарнірне з'єднання механізму переміщення зі станиною; схема керування механізмом переміщення станини; обладнання вертикальною віссю, один торець якої жорстко прикріплено до фундаментної плити; виконання у станині отвору, відповідного вертикальній осі; оснащення станини і фундаментної плити відповідно напрямними, які розміщені у горизонтальній площині. Між сукупністю суттєви х ознак запропонованого рішення та завданим технічним результатом є причинно-наслідковий зв'язок. Завдяки оснащенню тягнучих роликів шарнірно-сполученим зі станиною механізмом її переміщення з схемою керування, виконаною у вигляді, приведеному у формулі, напрямними, розміщеними у горизонтальних площинах і прикріплених до станини і фундаментної плити відповідно, а також вертикальною віссю, прикріпленою до фундаментної плити, і виконанню отвору у станині під згадану вісь, стало можливим контролювати положення штаби відносно осі барабану моталки і переміщувати станину разом із штабою, розміщеною поміж ними, у горизонтальній площині на потрібну величину, доки буде досягнено поміж поздовжньою віссю штаби і віссю барабану кут 90°. Виключення з зазначеної сукупності відмінних ознак хоча б однієї з приведених у формулі не забезпечує досягнення технічного результату - відстеження і коректування положення штаби відносно осі барабану моталки, доки буде досягнено поміж віссю барабану і поздовжньою віссю штаби кута 90°. Дане рішення не відомо з рівня техніки, і тому воно є новим. Дане рішення має винахідницький рівень, тому що пропонуєме виконання тягнучих роликів для фа хівця наявним чином не виходить з рівня техніки. Дане рішення промислове застосовано, тому що воно зазначено для використання у промисловому виробництві рулонного матеріалу. З використанням запропонованого рішення розроблено технічний проект для стану 1700 г.ш. Карагандинського металургійного комбінату. Таким чином, даному рішенню може бути представлена правова охорона тому, що воно є новим, має винахідницький рівень і промислово застосоване. Технічна сутність запропонованого рішення пояснюється кресленнями, на яких зображено: на фіг. 1 - вид спереду на тягнучі ролики моталки гарячої штаби; на фіг. 2 - вид у плані. Тягнучі ролики моталки гарячої штаби складаються з роликів 1, які розміщені у станині 2, що розташована на фундаментній плиті 3. Станина 2 шарнірно зв'язана з приводом її переміщення 4. Крім того, тягнучі ролики оздібнено схемою керування 5 приводу переміщення 4. На фундаментній плиті 3 жорстко закріплено вертикальну вісь 6, а у станині виконано отвір "А", відповідний розмірам вертикальної осі 6. Станину 2 оснащено напрямними 7, а фундаментна плита 3 має напрямні 8. Напрямні 7 і 8 розміщені в горизонтальній площині з можливістю взаємного контактування. До складу схеми керування 5 входить датчик положення кромки штаби 9, блок керування 10, вхід якого з'єднано з датчиком 9, а вихід - з механізмом переміщення 4. Ме ханізм переміщення 4 виконано у вигляді гідравлічного циліндру 11, шарнірно закріпленого на фундаментній плиті 3, а його шток 12 шарнірно зв'язано зі станиною 2. Ме ханізм переміщення 4 може також бути виконаним в іншому конструктивному варіанті, наприклад, він може бути електромеханічним. Конструктивне виконання механізму переміщення станини суттєвого значення для рішення поставленої задачі не має, тому у формулі його вид не приведено. Автори пропонуємого винаходу віддали перевагу гідравлічному механізму переміщення станини, як менш складному у порівнянні з електромеханічним. Робота тягнучих роликів здійснюється наступним чином. На початку змотування при утворенні перших витків рулону у датчику положення 9 (ДП) виникає номінальний потенціал, який приймають за базовий. У подальшому при змотуванні штаби датчик положення 9 визначає поточне положення штаби, і при відсутності зміщення штаби, потенціал електроланцюгу датчика 9 рівняється номінальному. У випадку зміщення штаби, яке приводить до телескопічності рулону, змінюється величина потенціалу у електричному ланцюгу датчика 9. Блок керування 10 (БК) порівнює поточне значення потенціалу з номінальним і при їх відмінності дає команду на початок роботи механізму переміщення 4 тягнучи х роликів. 2 40444 Станина 2 обертається навколо вертикальної осі 6, напрямні 7 сковзять по напрямних 8, ролики 1 разом зі штабою, яка розташована поміж ними, переміщуються. Оберт станини 2 зі штабою продовжується до тих пір, доки поточний потенціал у ланцюгу датчика 9 не зрівняється з номінальним. Таким чином, у випадку зміщення штаби на рулоні буде мати місце оберту тягнучих роликів у горизонтальній площині до ліквідації цього зміщення, що дозволить отримати нетелескопічний рулон. Наявність механізму переміщення 4 тягнучих роликів у горизонтальній площині, датчика поло ження 9 краю штаби, їхні зв'язки через блок керування 10, забезпечує стабільність положення штаби на рулоні і змотування штаби без зміщення під час змотування, що дозволяє отримати щільний, нетелескопічний рулон. Пропонуєма конструкція тягнучих роликів моталки гарячої штаби забезпечує відстеження і коректування положення штаби, яка вийшла із останньої кліті і знаходиться на відвідному рольгангу до ти х пір, доки буде досягнено взаємно перпендикулярне положення поздовжньої осі штаби і осі барабану моталки, що дозволяє виключити телескопічність і отримати якісний рулон штабового матеріалу. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
