Складений прокатний валок, що містить вісь, бандаж з циліндричною посадковою поверхнею і гільзу з охоплюваною посадковою поверхнею криволінійної форми, з'єднану з бандажем по посадці з натягом у межах 0,0006-0,0009 його посадкового діаметра, а з віссю по посадці з натягом у середній частині гільзи - в межах 0,0012-0,0013 зазначеного діаметра бандажа, який відрізняється тим, що посадкова поверхня осі виконана циліндричною з проточками, а гільза - із проточками на торцях, при цьому проточки на гільзі й осі утворюють попарно кільцеві щілини товщиною (0,2-0,3) tг і глибиною (1,0-1,5) tг, що заплавлені рідким металом, де tг - товщина гільзи.

Текст

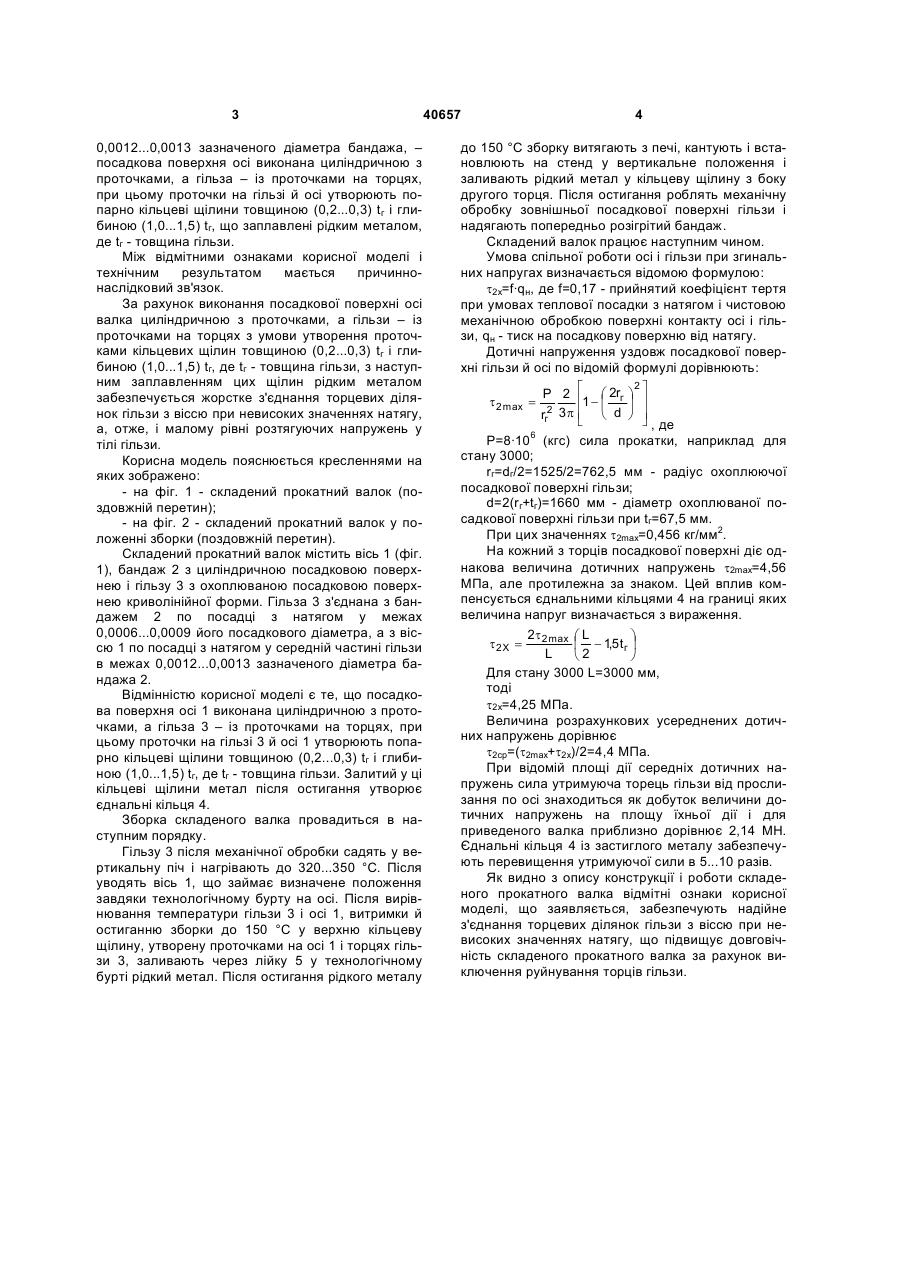

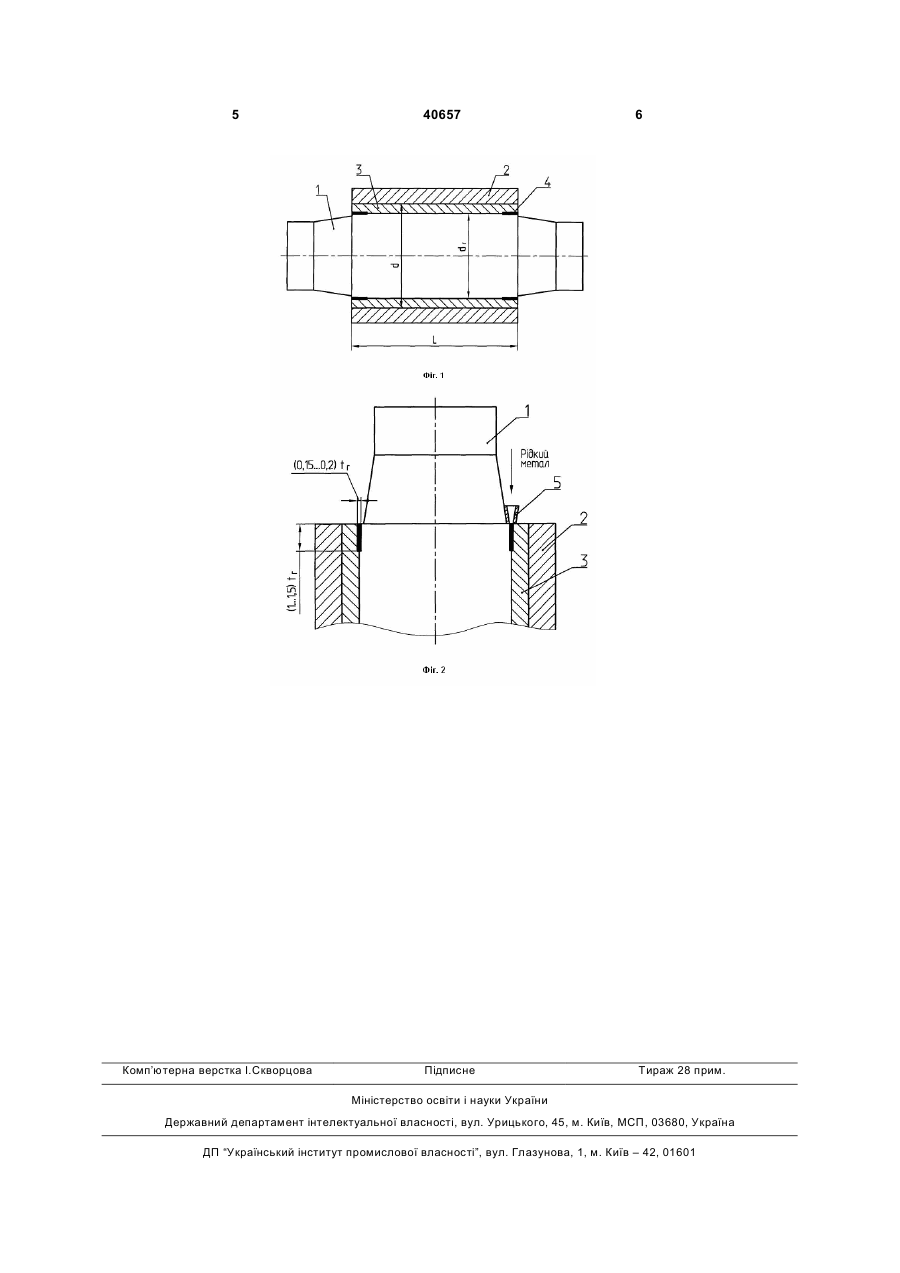

Складений прокатний валок, що містить вісь, бандаж з циліндричною посадковою поверхнею і 3 0,0012...0,0013 зазначеного діаметра бандажа, – посадкова поверхня осі виконана циліндричною з проточками, а гільза – із проточками на торцях, при цьому проточки на гільзі й осі утворюють попарно кільцеві щілини товщиною (0,2...0,3) tг і глибиною (1,0...1,5) tг, що заплавлені рідким металом, де tг - товщина гільзи. Між відмітними ознаками корисної моделі і технічним результатом мається причиннонаслідковий зв'язок. За рахунок виконання посадкової поверхні осі валка циліндричною з проточками, а гільзи – із проточками на торцях з умови утворення проточками кільцевих щілин товщиною (0,2...0,3) tг і глибиною (1,0...1,5) tг, де tг - товщина гільзи, з наступним заплавленням цих щілин рідким металом забезпечується жорстке з'єднання торцевих ділянок гільзи з віссю при невисоких значеннях натягу, а, отже, і малому рівні розтягуючих напружень у тілі гільзи. Корисна модель пояснюється кресленнями на яких зображено: - на фіг. 1 - складений прокатний валок (поздовжній перетин); - на фіг. 2 - складений прокатний валок у положенні зборки (поздовжній перетин). Складений прокатний валок містить вісь 1 (фіг. 1), бандаж 2 з циліндричною посадковою поверхнею і гільзу 3 з охоплюваною посадковою поверхнею криволінійної форми. Гільза 3 з'єднана з бандажем 2 по посадці з натягом у межах 0,0006...0,0009 його посадкового діаметра, а з віссю 1 по посадці з натягом у середній частині гільзи в межах 0,0012...0,0013 зазначеного діаметра бандажа 2. Відмінністю корисної моделі є те, що посадкова поверхня осі 1 виконана циліндричною з проточками, а гільза 3 – із проточками на торцях, при цьому проточки на гільзі 3 й осі 1 утворюють попарно кільцеві щілини товщиною (0,2...0,3) tг і глибиною (1,0...1,5) tг, де tг - товщина гільзи. Залитий у ці кільцеві щілини метал після остигання утворює єднальні кільця 4. Зборка складеного валка провадиться в наступним порядку. Гільзу 3 після механічної обробки садять у вертикальну піч і нагрівають до 320...350 °С. Після уводять вісь 1, що займає визначене положення завдяки технологічному бурту на осі. Після вирівнювання температури гільзи 3 і осі 1, витримки й остиганню зборки до 150 °С у верхню кільцеву щілину, утворену проточками на осі 1 і торцях гільзи 3, заливають через лійку 5 у технологічному бурті рідкий метал. Після остигання рідкого металу 40657 4 до 150 °С зборку витягають з печі, кантують і встановлюють на стенд у вертикальне положення і заливають рідкий метал у кільцеву щілину з боку другого торця. Після остигання роблять механічну обробку зовнішньої посадкової поверхні гільзи і надягають попередньо розігрітий бандаж. Складений валок працює наступним чином. Умова спільної роботи осі і гільзи при згинальних напругах визначається відомою формулою: t2х=f·qн, де f=0,17 - прийнятий коефіцієнт тертя при умовах теплової посадки з натягом і чистовою механічною обробкою поверхні контакту осі і гільзи, qн - тиск на посадкову поверхню від натягу. Дотичні напруження уздовж посадкової поверхні гільзи й осі по відомій формулі дорівнюють: 2 P 2 é æ 2rг ö ù ê1 - ç t 2 max = ÷ ú rг2 3 p ê è d ø ú ë û , де Р=8·106 (кгс) сила прокатки, наприклад для стану 3000; rг=dг/2=1525/2=762,5 мм - радіус охоплюючої посадкової поверхні гільзи; d=2(rг+tг)=1660 мм - діаметр охоплюваної посадкової поверхні гільзи при tг=67,5 мм. При цих значеннях t2max=0,456 кг/мм2. На кожний з торців посадкової поверхні діє однакова величина дотичних напружень t2max=4,56 МПа, але протилежна за знаком. Цей вплив компенсується єднальними кільцями 4 на границі яких величина напруг визначається з вираження. 2t æL ö t 2 X = 2 max ç - 1,5 t г ÷ L 2 è ø Для стану 3000 L=3000 мм, тоді t2х=4,25 МПа. Величина розрахункових усереднених дотичних напружень дорівнює t2ср=(t2max+t2х)/2=4,4 МПа. При відомій площі дії середніх дотичних напружень сила утримуюча торець гільзи від прослизання по осі знаходиться як добуток величини дотичних напружень на площу їхньої дії і для приведеного валка приблизно дорівнює 2,14 МН. Єднальні кільця 4 із застиглого металу забезпечують перевищення утримуючої сили в 5...10 разів. Як видно з опису конструкції і роботи складеного прокатного валка відмітні ознаки корисної моделі, що заявляється, забезпечують надійне з'єднання торцевих ділянок гільзи з віссю при невисоких значеннях натягу, що підвищує довговічність складеного прокатного валка за рахунок виключення руйнування торців гільзи. 5 Комп’ютерна верстка І.Скворцова 40657 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
