Пристрій для неадекватного подразнення вестибулярного аналізатора

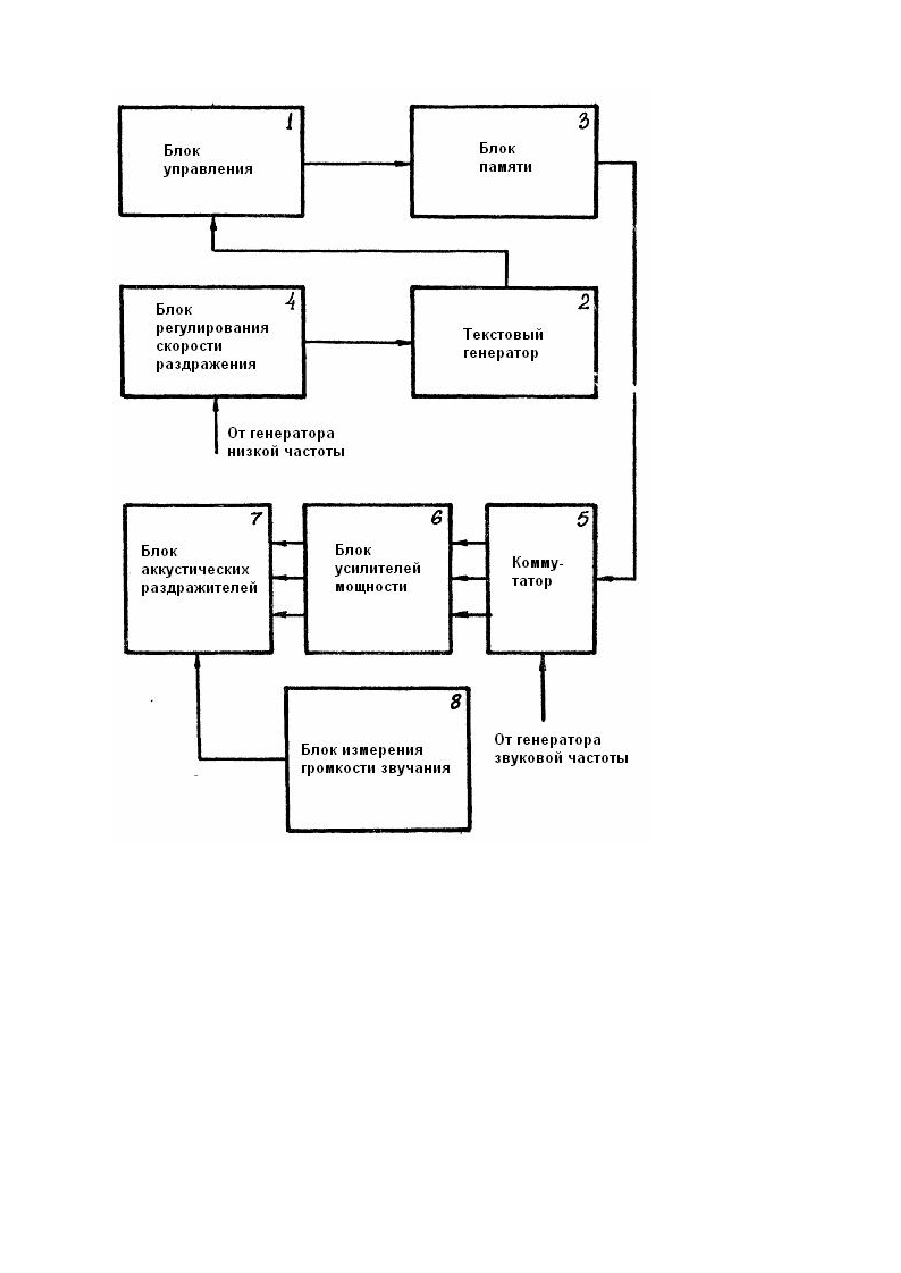

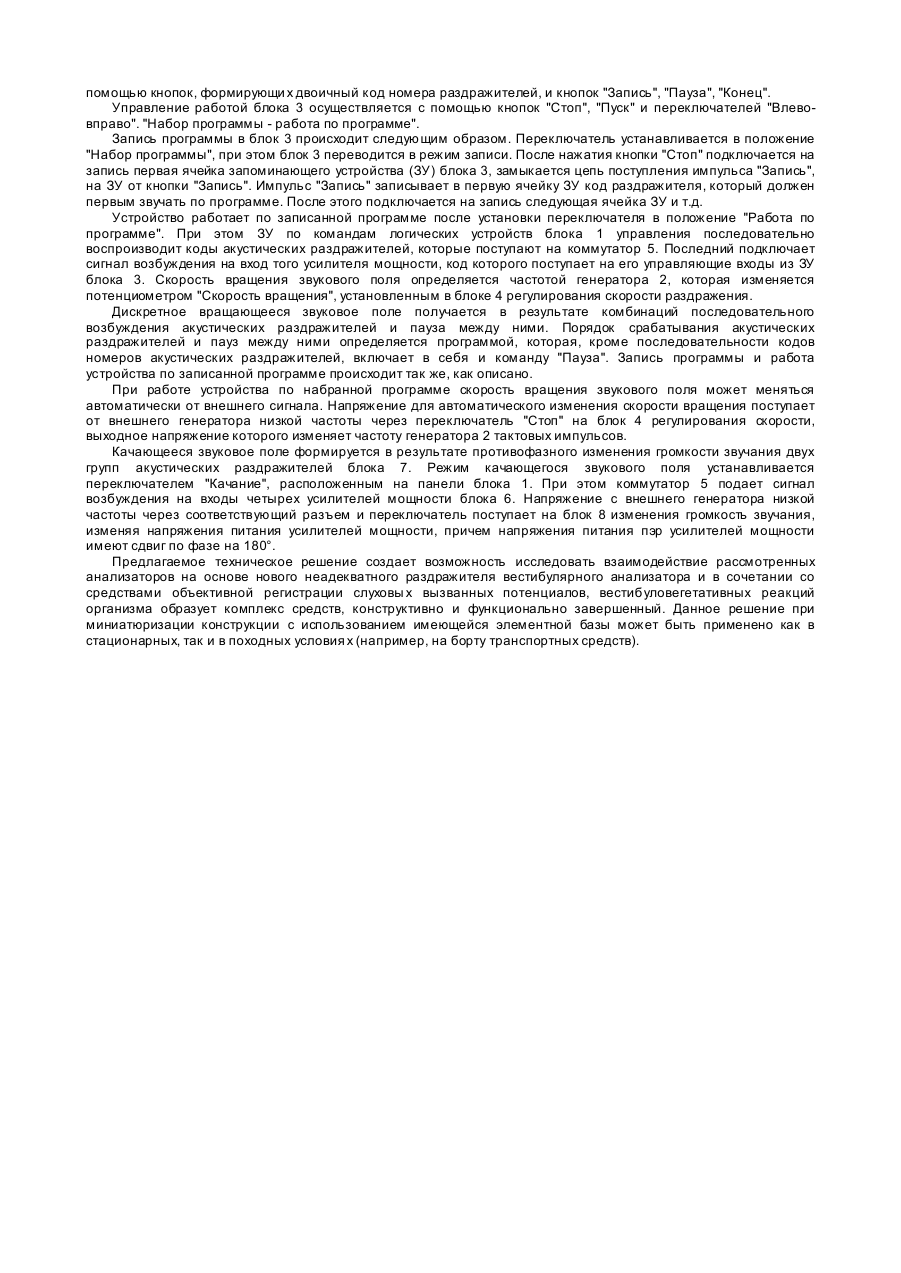

Изобретение относится к вестибулометрии, а именно к устройствам для раздражения вестибулярного анализатора, и может быть использовано в авиационной и космической медицине при профотборе, а также для диагностики и оценки эффективности лечения болезни Меньера. Известны устройства для неадекватного оптокинетического раздражения вестибулярного анализатора, позволяющие исследовать влияние зрительных нейросенсорных стр уктур на развитие вестибулярных расстройств. Наиболее близким к изобретению является устройство, которое помимо оптокинетического раздражителя, содержит блок управления и блок регулирования скорости раздражения. При работе устройства у оператора возникают иллюзорные ощущения движения, появляется нистагм и другие симптомы болезни движения, ухудшающие его работоспособность. Степень выраженности этих симптомов соответствуе т степени укачивания испытуемого, которое может быть вызвано с помощью адекватных раздражителей. Однако устройство нельзя применить для вестибулометрических тесто в, производимых в полной темноте или с закрытыми глазами, когда существенно возрастает роль других анализаторов. Известно, что в темноте у многих испытуемых проявления болезни движения наступают раньше и протекают острее. Кроме того, это состояние сходно с отдыхом или сном космонавтов в период их адаптации к невесомости, когда любая из сенсорных систем, например слуховой анализатор, может явиться возбудителем вестибулярных расстройств. Задачей изобретения является расширение области его применения для неадекватного раздражения вестибулярного анализатора путем определения роли слухового анализатора в развитии вестибулярных дисфункций. Поставленная задача решается тем, что в устройство для неадекватного раздражения вестибулярного анализатора, содержащее блок управления и блок регулирования скорости введены, согласно изобретению, генератор тактовых импульсов, блок памяти, коммутатор, блок усилителей мощности, блок акустических раздражителей и блок изменения громкости звучания, выход которого соединен с входом блока акустических раздражителей, входы которого соединены с выходами блока усилителей мощности, входы которого соединены с выходами коммутатора, первый вход которого соединен с выходом блока памяти, вход которого соединен с выходом блока управления, вход которого соединен с выходом генератора тактовых импульсов, вход которого соединен с выходом блока регулирования скорости, вход которого является первым входом устройства, второй вход коммутатора является вторым входом устройства. Использование предлагаемого устройства обеспечивает воздействие на испытуемого движущимся акустическим сигналом, который вызывает у него иллюзию собственного перемещения в пространстве. Объективно зарегистрированы тонический рефлекс глазных мышц и нистагменная реакция. Наиболее выражена реакция вестибулярного анализатора при воздействии на испытуемого движущимся акустическим полем в темноте, с закрытыми глазами. Наличие в устройстве блока управления обеспечивает широкий диапазон изменения параметров акустического стимула: интенсивность, частоты, периодичности и длительности существования скорости движения и режима (вращающееся, качающееся акустическое поле). Перечисленные особенности устройства обеспечивают путем использования акустических раздражителей и определения роли слухового анализатора в развитии вестибулярных дисфункций, расширение области применения устройств для неадекватного раздражения вестибулярного анализатора. Предлагаемое устройство позволяет изменять в процессе обследования все основные параметры неадекватного раздражителя вестибулярного анализатора как по заранее составленной программе, так и оперативно путем воздействия на органы управления, расположенные на панели блока управления. Это, в свою очередь, обеспечивает определенную адаптивность устройства, т.е. возможность учета межиндивидуальной вариабельности испытуемых. На чертеже изображена структурная схема устройства. Устройство для неадекватного раздражения вестибулярного анализатора содержит блок 1 управления с панелью программирования, на которой расположены органы управления: кнопки "Пуск", "Стоп", "Запись", "Пауза", "Конец" и переключатели "Влево-вправо", "Набор программы - работа по программе" и другие. Кроме того, в блок 1 конструктивно входят логические устройства управления памятью. Частоту вращения акустического поля задает тактовый генератор 2, выход которого подключен к логическим устройствам блока 1 управления. Выход блока 1 подключен к входу блока 3 памяти, имеющего множество ячеек памяти. Устройство снабжено блоком 4 регулирования скорости раздражения, выход которого подключен к входу генератора 2. Выход блока 3 памяти подключен к коммутатору 5, содержащему ключи, осуществляющие включение акустических раздражителей (динамиков) блока 7 по записанной в блоке 3 программе. Таким образом, выходы коммутатора 5 служат для выдачи управляющих импульсов через блок 6 усилителей мощности на блок 7 акустических раздражителей. Блок 7 акустических раздражителей подключен также к выходу блока 8 изменения громкости звучания. Устройство обеспечивает получение непрерывного вращающегося звукового поля, дискретного вращающегося поля, качающегося поля и работает следующим образом. Непрерывное вращающееся звуковое поле образуется в результате последовательного возбуждения акустических раздражителей блока 7, расположенных вокруг биообъекта. Сигнал возбуждения на акустические раздражители поступает по следующей цепи: внешний генератор звуковой частоты, коммутатор 5, блок 6 усилителей мощности, акустические раздражители блока 7. Ключи коммутатора 5 последовательно переключают сигнал возбуждения на входы усилителей мощности блока 6, выходы которых соединены с акустическими раздражителями блока 7. Громкость звучания акустических раздражителей зависит от напряжения литания усилителей мощности и регулируется потенциометром "Громкость звучания", установленным в блоке 8. Последовательность возбуждения акустических раздражителей может быть произвольной и определяется программой, записанной в блоке 3. Для набора программ номер каждого из 16 акустических раздражителей представляется в двоичном коде. Составленная программа представляет собой последовательность кодов номеров акустических раздражителей, записанных в том порядке, в котором они должны звучать. Набор программы и запись ее в ячейки блока 3 осуществляется с помощью кнопок, формирующи х двоичный код номера раздражителей, и кнопок "Запись", "Пауза", "Конец". Управление работой блока 3 осуществляется с помощью кнопок "Стоп", "Пуск" и переключателей "Влевовправо". "Набор программы - работа по программе". Запись программы в блок 3 происходит следующим образом. Переключатель устанавливается в положение "Набор программы", при этом блок 3 переводится в режим записи. После нажатия кнопки "Стоп" подключается на запись первая ячейка запоминающего устройства (ЗУ) блока 3, замыкается цепь поступления импульса "Запись", на ЗУ от кнопки "Запись". Импульс "Запись" записывает в первую ячейку ЗУ код раздражителя, который должен первым звучать по программе. После этого подключается на запись следующая ячейка ЗУ и т.д. Устройство работает по записанной программе после установки переключателя в положение "Работа по программе". При этом ЗУ по командам логических устройств блока 1 управления последовательно воспроизводит коды акустических раздражителей, которые поступают на коммутатор 5. Последний подключает сигнал возбуждения на вход того усилителя мощности, код которого поступает на его управляющие входы из ЗУ блока 3. Скорость вращения звукового поля определяется частотой генератора 2, которая изменяется потенциометром "Скорость вращения", установленным в блоке 4 регулирования скорости раздражения. Дискретное вращающееся звуковое поле получается в результате комбинаций последовательного возбуждения акустических раздражителей и пауза между ними. Порядок срабатывания акустических раздражителей и пауз между ними определяется программой, которая, кроме последовательности кодов номеров акустических раздражителей, включает в себя и команду "Пауза". Запись программы и работа устройства по записанной программе происходит так же, как описано. При работе устройства по набранной программе скорость вращения звукового поля может меняться автоматически от внешнего сигнала. Напряжение для автоматического изменения скорости вращения поступает от внешнего генератора низкой частоты через переключатель "Стоп" на блок 4 регулирования скорости, выходное напряжение которого изменяет частоту генератора 2 тактовых импульсов. Качающееся звуковое поле формируется в результате противофазного изменения громкости звучания двух групп акустических раздражителей блока 7. Режим качающегося звукового поля устанавливается переключателем "Качание", расположенным на панели блока 1. При этом коммутатор 5 подает сигнал возбуждения на входы четырех усилителей мощности блока 6. Напряжение с внешнего генератора низкой частоты через соответствующий разъем и переключатель поступает на блок 8 изменения громкость звучания, изменяя напряжения питания усилителей мощности, причем напряжения питания пэр усилителей мощности имеют сдвиг по фазе на 180°. Предлагаемое техническое решение создает возможность исследовать взаимодействие рассмотренных анализаторов на основе нового неадекватного раздражителя вестибулярного анализатора и в сочетании со средствами объективной регистрации слуховы х вызванных потенциалов, вестибуловегетативных реакций организма образует комплекс средств, конструктивно и функционально завершенный. Данное решение при миниатюризации конструкции с использованием имеющейся элементной базы может быть применено как в стационарных, так и в походных условия х (например, на борту транспортных средств).
