Цифровий пристрій контролю перегорання двониткової лампи світлофора

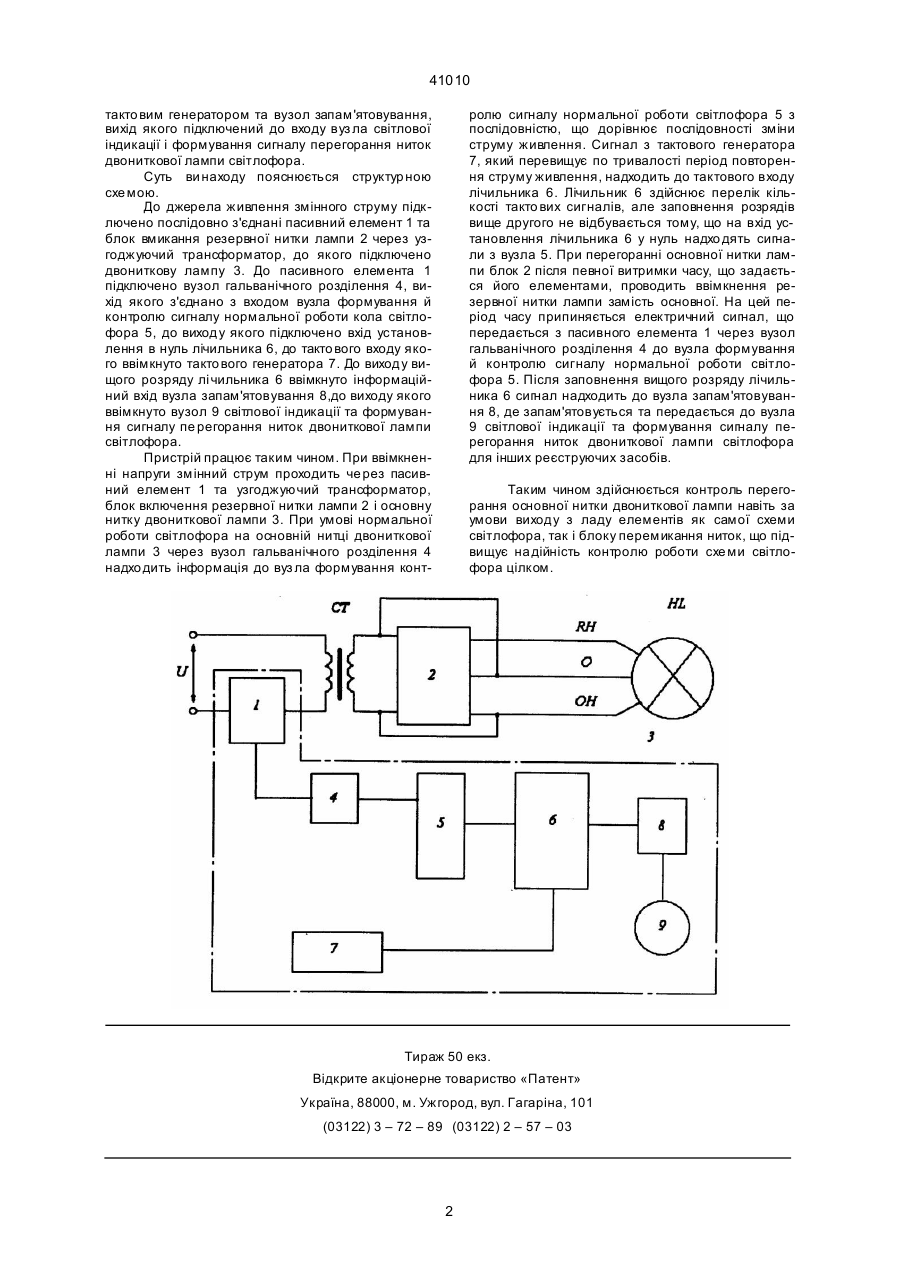

Цифровий пристрій контролю перегорання двониткової лампи світлофора, що містить джерело змінного струму, двониткову лампу, блок включення резервної нитки лампи, вузол світлової індикації, який відрізняється тим, що до джерела змінного струму послідовно з узгоджуючим трансформатором, до якого підключено блок вмикання резервної нитки лампи, підключено пасивний елемент, який з'єднано з вузлом гальванічного розділення, вихід якого з'єднано з вхо дом вузла формування й контролю сигналу нормальної роботи кола світлофора, до виходу якого підключено послідовно з'єднані керований лічильник з тактовим генератором та вузол запам'ятовування, вихід якого підключений до входу вузла світлової індикації і формування сигналу перегорання ниток двониткової лампи світлофора для інших реєструючи х засобів. В.Ш. (13) 41010 (11) UA фора, вихід якого через кабельну лінію та узгоджуючий трансформатор з'єднано з входом блока перемикання ниток, а вихідну обмотку трансформатора з'єднано з інформаційним входом одновібратора блока виділення контрольного сигналу, до виходу якого підключено послідовно з'єднані селектор часу, блок пам'яті та світловий індикатор. Керуючий вхід одновібратора з'єднано з виходом джерела постійного струму, вхід якого з'єднано з джерелом змінного струму, що живить лампу. Селектор часу, блок пам'яті і світловий індикатор з'єднані з джерелом постійного струму, що живить станційну апаратуру. Основним недоліком цього пристрою є: неможливість контролю факту наявності аварійної роботи світлофора при ушкодженні елементів схеми як самого світлофора, так і блоку перемикання ниток. Технічною задачею є: удосконалення пристрою контролю перегорання двониткових ламп світлофора. Суть винаходу полягає в тому, що до джерела змінного струму послідовно з узгоджуючим трансфор матором, до якого ввімкнуто пристрій автоматичного перемикання ниток, ввімкнуто пасивний елемент, який з'єднано з вузлом гальванічного розділення схем, вихід якого з'єднано з входом вуз ла формування й контролю сигналу нормальної роботи кола світлофора, до виходу якого підключено послідовно з'єднані керований лічильник з (19) Винахід відноситься до залізничної автоматики та телемеханіки і може бути використаний у систе мах інтервального регулювання рухом поїздів на станціях та перегонах при централізованому розміщенні апаратури. Існує проблема надійного контролю виходу з ладу основної нитки двониткової лампи під час роботи світлофора на резервній нитці лампи. Відомим є блок місцевого контролю основних ниток ламп світлофорів БМК (Автоматика телемеханика и связь. М.: Транспорт, 1986, № 1, с. 12 - 15), який містить вхідний фільтр, виконаний на трансфор маторі, підсилювач потужності, індикатор та вузол формування керуючого сигналу на додатковий контрольний пристрій. Основним недоліком цього пристрою є неможливість надійно передавати інфор мацію про стан основних ниток ламп світлофора безпосередньо черговому по посту централізації, а також при умові виходу з ла ду елементів як самого пристрою, так і схе ми світлофора. Найбільш близьким до заявленого пристрою аналогом є пристрій контролю перегорання двониткових ламп світлофора (А.С. СССР № 1507630 A1, Н05В39/10), що містить двониткову лампу, контрольний трансформатор, джерело змінного струму, відносно якого первинні обмотки включені паралельно-зустрічно, причому одну обмотку з'єднано послідовно з фазовим регулятором, іншу - з вхо дом блока вибору сигнальної лампи світло А ____________________ 41010 такто вим генератором та вузол запам'ятовування, вихід якого підключений до входу вуз ла світлової індикації і формування сигналу перегорання ниток двониткової лампи світлофора. Суть ви находу пояснюється структур ною схе мою. До джерела живлення змінного струму підключено послідовно з'єднані пасивний елемент 1 та блок вмикання резервної нитки лампи 2 через узгоджуючий трансформатор, до якого підключено двониткову лампу 3. До пасивного елемента 1 підключено вузол гальванічного розділення 4, вихід якого з'єднано з входом вузла формування й контролю сигналу нормальної роботи кола світлофора 5, до виходу якого підключено вхід установлення в нуль лічильника 6, до такто вого входу якого ввімкнуто такто вого генератора 7. До виходу вищого розряду лі чильника 6 ввімкнуто інформаційний вхід вузла запам'ятовування 8,до виходу якого ввімкнуто вузол 9 світлової індикації та формування сигналу пе регорання ниток двониткової лампи світлофора. Пристрій працює таким чином. При ввімкненні напруги змінний струм проходить че рез пасивний елемент 1 та узгоджуючий трансформатор, блок включення резервної нитки лампи 2 і основну нитку двониткової лампи 3. При умові нормальної роботи світлофора на основній нитці двониткової лампи 3 через вузол гальванічного розділення 4 надхо дить інформація до вуз ла формування конт ролю сигналу нормальної роботи світлофора 5 з послідовністю, що дорівнює послідовності зміни струму живлення. Сигнал з тактового генератора 7, який перевищує по тривалості період повторення струму живлення, надходить до тактового входу лічильника 6. Лічильник 6 здійснює перелік кількості такто вих сигналів, але заповнення розрядів вище другого не відбувається тому, що на вхід установлення лічильника 6 у нуль надхо дять сигнали з вузла 5. При перегоранні основної нитки лампи блок 2 після певної витримки часу, що задається його елементами, проводить ввімкнення резервної нитки лампи замість основної. На цей період часу припиняється електричний сигнал, що передається з пасивного елемента 1 через вузол гальванічного розділення 4 до вузла формування й контролю сигналу нормальної роботи світлофора 5. Після заповнення вищого розряду лічильника 6 сигнал надходить до вузла запам'ятовування 8, де запам'ятовується та передається до вузла 9 світлової індикації та формування сигналу перегорання ниток двониткової лампи світлофора для інших реєструючих засобів. Таким чином здійснюється контроль перегорання основної нитки двониткової лампи навіть за умови виходу з ладу елементів як самої схеми світлофора, так і блоку перемикання ниток, що підвищує на дійність контролю роботи схе ми світлофора цілком. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 41010 3
