Формула / Реферат

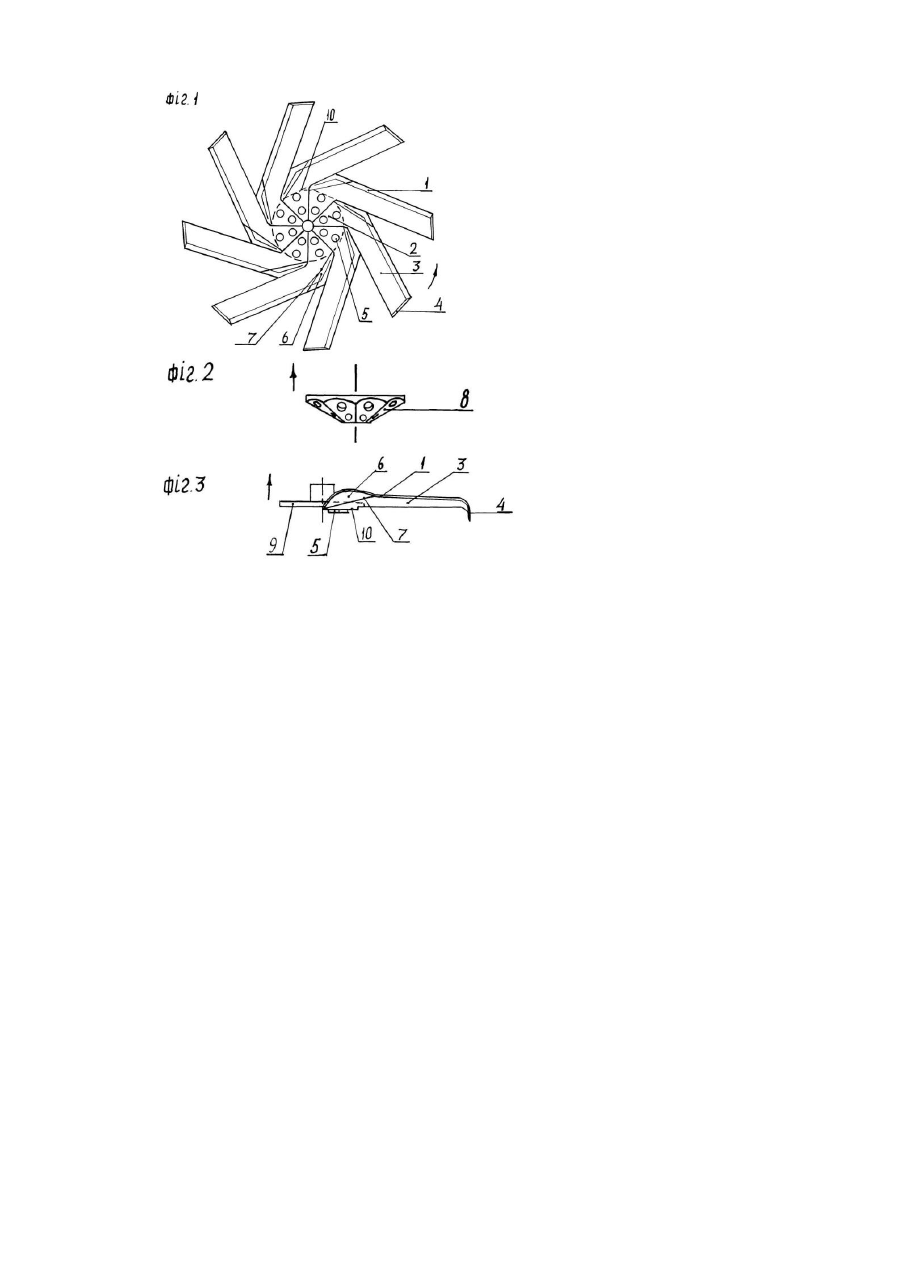

1.      Ґрунтообробна фреза, що містить робочі елементи, які мають кореневу частину у вигляді сегмента, середню і кінцеву частини та центральну частину, на якій робочі елементи закріплені кореневими частинами периферійно з можливістю зняття, яка відрізняється тим, що коренева частина кожного робочого елемента розташована Г-подібно відносно середньої частини, площина якої розміщена під кутом до площини обертання, а кінцева частина робочого елемента має вигляд полиці.

2.       Ґрунтообробна фреза за п. 1, яка відрізняється тим, що центральна частина виготовлена у вигляді втулки із конусною поверхнею, яка містить кріпильні полиці.

3.      Ґрунтообробна фреза за п. 1, яка відрізняється тим, що центральна частина фрези виготовлена у вигляді диска, робочі елементи містять згин між кореневою і центральною частинами через лінію зовнішнього діаметра центральної частини та згин в передньому прикореневому краї.

Текст

Винахід відноситься до сільськогосподарського машинобудування, зокрема до активних фрезерних ґрунтообробних органів. Винахід може бути використаний в легких однофрезерних і багатофрезерних ґрунтообробних машинах і причепних знаряддях. Відомі фрези із поперечною віссю обертання і набірними робочими елементами на фрезерному барабані (1). Такий тип фрез задовільно працює на вузькоспеціалізованих роботах і не може бути використаний в багатофункціональних машинах. Прототипом є ґрунтообробна фреза (2), де робочі елементи закріплені кореневими частинами, що мають вигляд сегмента, на центральній частині фрези периферійно з можливістю зняття. Фреза - прототип широко використовується в ґрунтообробних машинах для первинної розробки важких, задернілих грунтів, заросших кущами, заболочених, а також у лісовій зоні. Спосіб подрібнення ґрунту переважно сколюванням, стискуванням і відривом. Пріоритетом для роботи таких фрез є висока міцність і вузька спеціалізація. Фреза має хороші властивості для ремонту в польових умовах. Недоліками фрез такого типу є вузька спеціалізація, неприйнятність для широкого використання в сільському господарстві, де необхідний якісніший обробіток ґрунту. Фреза має наступні ознаки спільні із заявленими: робочі елементи із кореневими частинами у вигляді сегмента, центральна частина, на якій робочі елементи закріплені периферійно з можливістю зняття. В основу винаходу поставлено задачу удосконалити ґрунтообробну фрезу шляхом виготовлення іншої конфігурації її робочих елементів і центральної частини, що забезпечує можливість використання фрези як з віссю обертання поперечною так і продовжньою та якість ґрунтообробки прийнятну для просапних робіт різного призначення. Поставлена задача вирішується тим, що в ґрунтообробній фрезі, що містить робочі елементи із кореневими частинами у вигляді сегмента, центральну частину, на якій робочі елементи закріплені периферійно з можливістю зняття, згідно винаходу, робочі елементи містять середню частину, які площиною розміщені під кутом до площини обертання та із кореневими частинами виготовлені Г-образно і по периферії містять кінцеві частини у вигляді полиць. Центральна частина виготовлена у вигляді втулки із конусною поверхнею, а кріпильні полиці робочих елементів виготовлені на конусній поверхні. Центральна частина виготовлена у ви гляді диска, робочі елементи містять згини, один із яких виконаний між кореневою і центральною частинами через лінію зовнішнього діаметру центральної частини, а інший виконаний в передньому прикореневому краю. Полиці по периферії фрези та стояки (середню частину), що встановлені під кутом до площини обертання фрези надають різальної функції в ґр унтообробітку і особливо в донній частині грунту. Це надає стабільності в структурі обробленого грунту і є бажаним фактором для ґрунтообробітку при вирощуванні культур. Г - образна форма робочих елементів зменшує кут різання і цим зменшуються енергозатрати ґрунтообробітку. Такі фактори є прийнятні як для фрез основного обробітку ґрун ту так і для їх к ультиваторного, в тому числі міжрядкового, варіантів. Кріпильні полиці, що виготовлені на конусній поверхні втулки, мають заданий кут установки для робочих елементів і спрощують виго товлення робочих елементів. При цьому досягається висока точність в геометрій всієї зібраної фрези. Виготовлення центральної частини у вигляді диска значно дешевше від конусної втулки, але ускладнюється на один згин технологія виготовлення робочих елементів. Тому переваги варіантів будуть залежать від конкретної технології виготовлення. Згин робочих елементів в прикореневій зоні створює оптимальні кути різання і кращі умови для самоочищення фрези при роботі. На фіг.1 зображена ґрунтообробна фреза, вигляд ззаду; На фіг.2 зображена центральна частина фрези втулка з кріпильними полицями, виготовленими на конусній поверхні. Вигляд згори; На фіг.3 зображена центральна частина фрези у вигляді диска з прикріпленим одним із робочих елементів. Вигляд згори. Ґрунтообробна фреза містить центральну частину у вигляді конусної втулки фіг.2, або диска фіг.3 з прикріпленими периферійно робочими елементами 1. Робочі елементи 1 містять кореневу частину 2 у вигляді сегмента, середню частину - стояк 3 і кінцеву частину у вигляді полиць 4. Коренева частина 2 відносно середньої частини 3 розміщена Г- образно і містить кріпильні елементи 5. Передній прикореневий край 6 середньої частини 3 має згин вперед по напрямку руху фрези по лінії 7. Це створює збільшений кут установки робочих елементів в прикореневій зоні. Заданий кут установки робочих елементів 1 відносно площини обертання фрези задається кутом установки кріпильних полиць 8 (фіг.2) на втулці. На фрезі із втулкою у вигляді диска 9 (фіг.3) кут установки робочих елементів 1 задається згином робочих елементів по лінії 10, тобто через лінію зовнішнього діаметра втулки. Ґрунтообробна фреза працює наступним чином. Обертаючись проти часової стрілки і одночасно рухаючись вперед уздовж осі обертання, фреза заглиблюється в ґрунт до втулки. Робочі елементи 1 почергово відрізують ґрунтові стружки і подрібнюють ґрунт всіма відомими способами. При цьому на вході робочих елементів в ґрунт утворюється борозна, а на виході - відбувається викид ґрунту і рівномірне його розсіювання вправо. Ступінь утворення борозни і викиду ґрунту залежить від числа обертів фрези і ними регулюється. Ріжучий край робочих елементів розміщений під кутом до радіуса фрези для економічності і самоочищення. Джерела інформації: 1. "Фрезерні ґгунтообробні машини", Д.Н. Листопад, "Урожай", 1985. 2. Патент US 4,290,488 від 22.09.1981-прототип

Дивитися

Додаткова інформація

Назва патенту англійською

Soil cultivation cutter

Автори англійською

Borysenko Ivan Illich

Назва патенту російською

Почвообрабатывающая фреза

Автори російською

Борисенко Иван Ильич

МПК / Мітки

МПК: A01B 33/00

Мітки: фреза, грунтообробна
