Пристрій для орієнтованого різання злитків

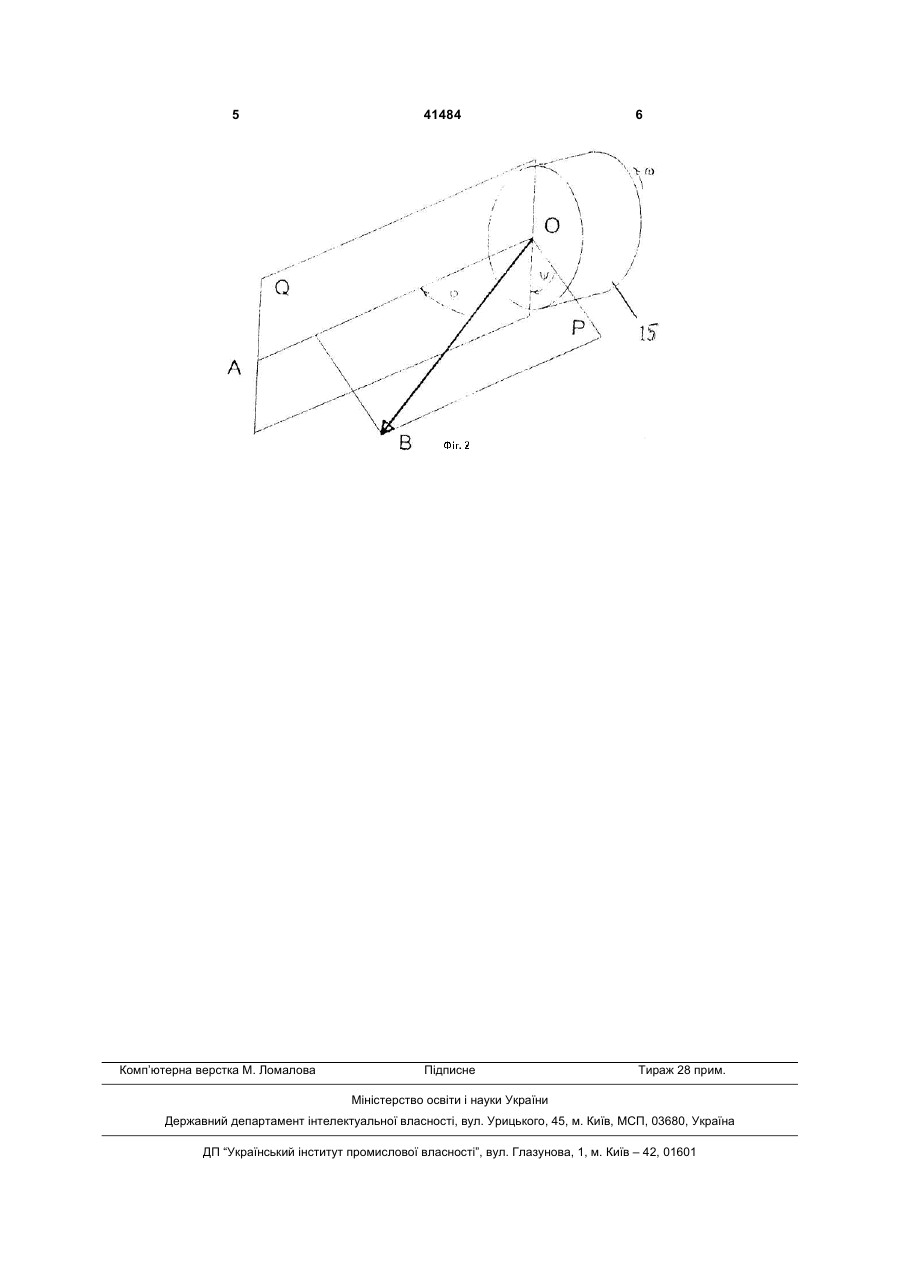

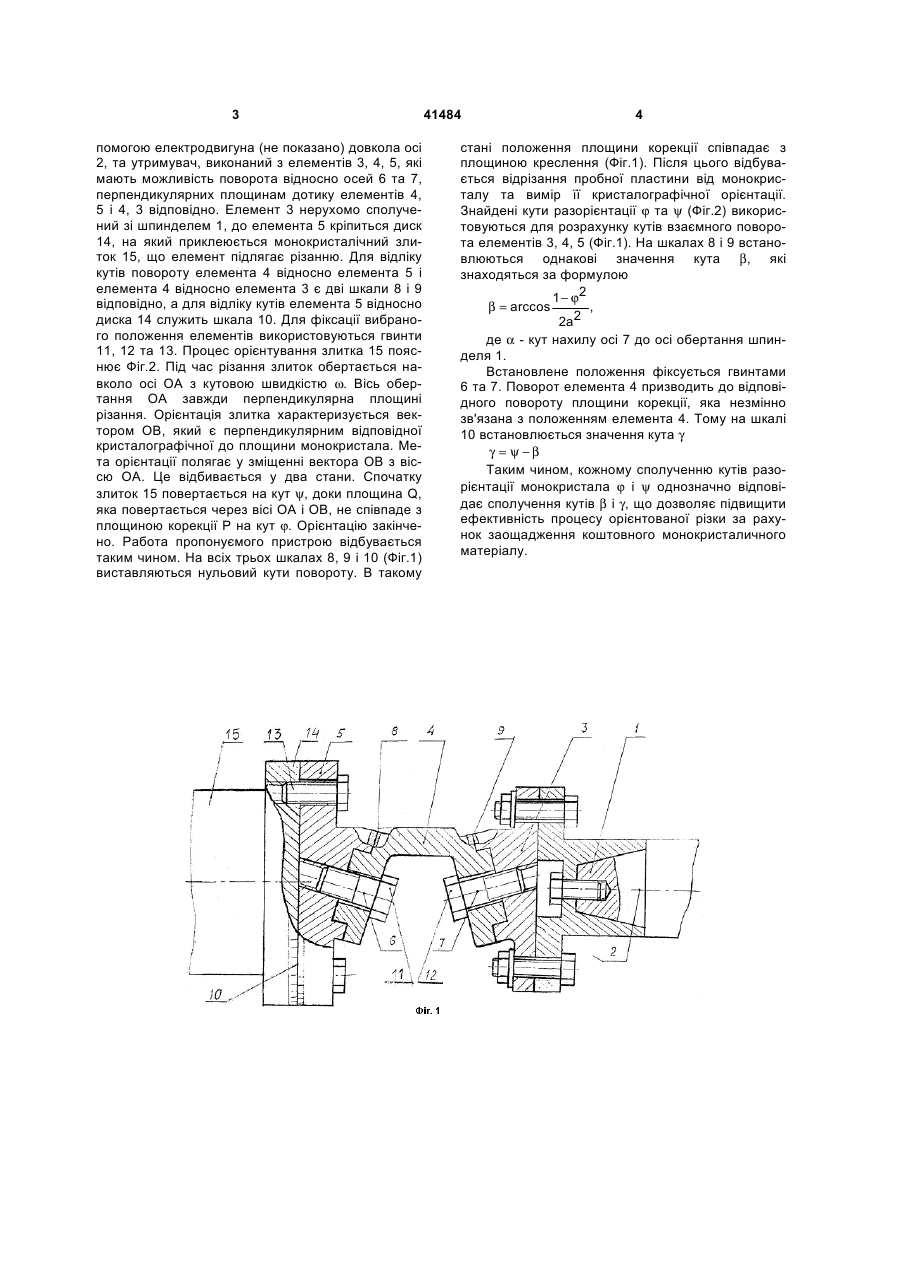

Пристрій для орієнтованого різання злитків, що містить шпиндель, на якому закріплені гільза 3 помогою електродвигуна (не показано) довкола осі 2, та утримувач, виконаний з елементів 3, 4, 5, які мають можливість поворота відносно осей 6 та 7, перпендикулярних площинам дотику елементів 4, 5 і 4, 3 відповідно. Елемент 3 нерухомо сполучений зі шпинделем 1, до елемента 5 кріпиться диск 14, на який приклеюється монокристалічний злиток 15, що елемент підлягає різанню. Для відліку кутів повороту елемента 4 відносно елемента 5 і елемента 4 відносно елемента 3 є дві шкали 8 і 9 відповідно, а для відліку кутів елемента 5 відносно диска 14 служить шкала 10. Для фіксації вибраного положення елементів використовуються гвинти 11, 12 та 13. Процес орієнтування злитка 15 пояснює Фіг.2. Під час різання злиток обертається навколо осі ОА з кутовою швидкістю ω. Вісь обертання ОА завжди перпендикулярна площині різання. Орієнтація злитка характеризується вектором ОВ, який є перпендикулярним відповідної кристалографічної до площини монокристала. Мета орієнтації полягає у зміщенні вектора ОВ з віссю ОА. Це відбивається у два стани. Спочатку злиток 15 повертається на кут ψ, доки площина Q, яка повертається через вісі ОА і ОВ, не співпаде з площиною корекції Р на кут ϕ. Орієнтацію закінчено. Работа пропонуємого пристрою відбувається таким чином. На всіх трьох шкалах 8, 9 і 10 (Фіг.1) виставляються нульовий кути повороту. В такому 41484 4 стані положення площини корекції співпадає з площиною креслення (Фіг.1). Після цього відбувається відрізання пробної пластини від монокристалу та вимір її кристалографічної орієнтації. Знайдені кути разорієнтації ϕ та ψ (Фіг.2) використовуються для розрахунку кутів взаємного поворота елементів 3, 4, 5 (Фіг.1). На шкалах 8 і 9 встановлюються однакові значення кута β, які знаходяться за формулою 1 − ϕ2 β = arccos , 2a2 де α - кут нахилу осі 7 до осі обертання шпинделя 1. Встановлене положення фіксується гвинтами 6 та 7. Поворот елемента 4 призводить до відповідного повороту площини корекції, яка незмінно зв'язана з положенням елемента 4. Тому на шкалі 10 встановлюється значення кута γ γ = ψ −β Таким чином, кожному сполученню кутів разорієнтації монокристала ϕ і ψ однозначно відповідає сполучення кутів β і γ, що дозволяє підвищити ефективність процесу орієнтованої різки за рахунок заощадження коштовного монокристаличного матеріалу. 5 Комп’ютерна верстка М. Ломалова 41484 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
