Спосіб підвищення швидкості та надійності роботи акустооптичного цифрового процесора
Номер патенту: 41653
Опубліковано: 25.05.2009
Автори: Купченко Леонід Федорович, Петін Олександр Петрович, Шевченко Олексій Валерійович, Пашков Дмитро Павлович
Формула / Реферат

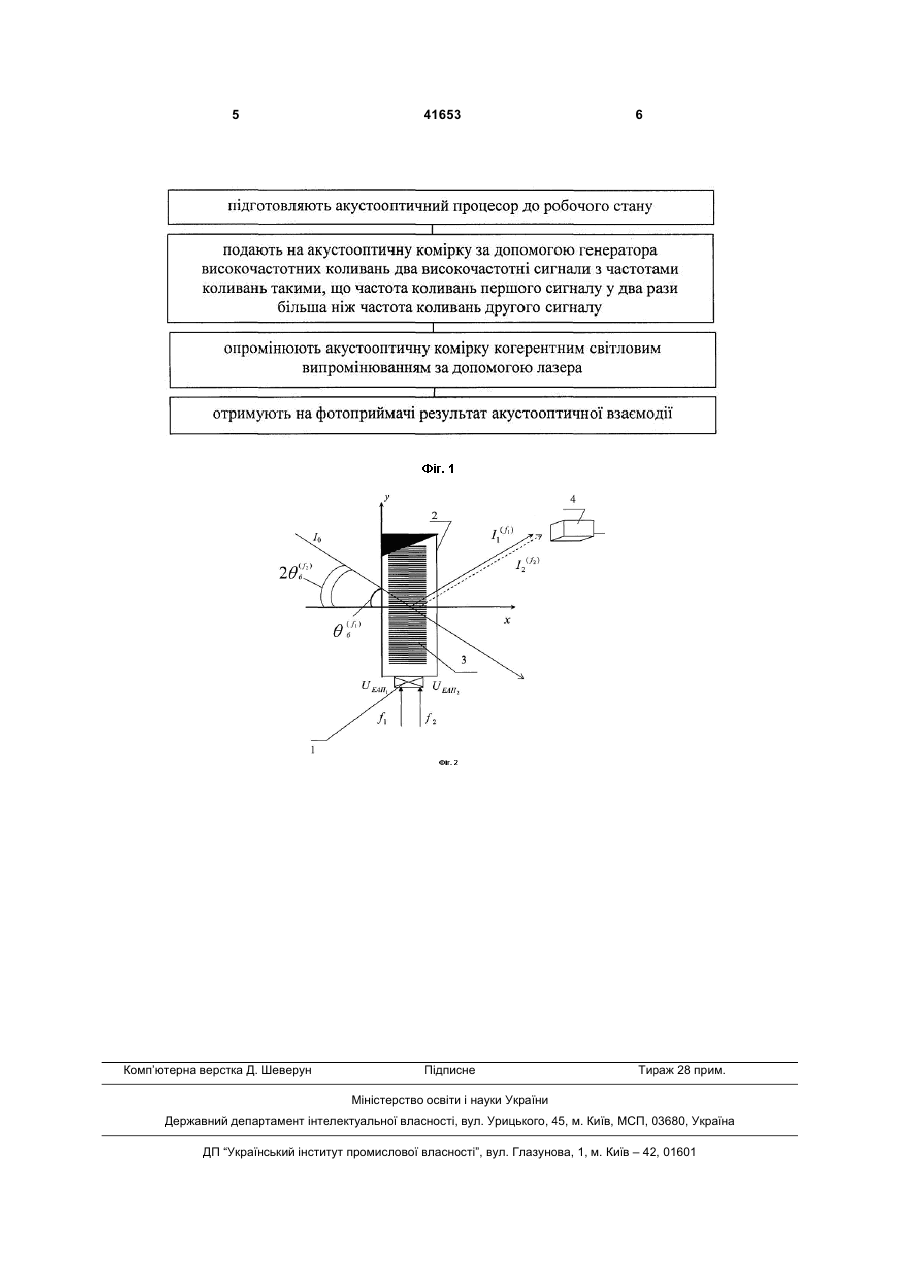

Спосіб підвищення швидкості та надійності роботи акустооптичного цифрового процесора, при якому підготовляють акустооптичний процесор до робочого стану, причому акустооптичний процесор містить акустооптичну комірку, генератор високочастотних коливань, лазер та фотоприймач, подають на акустооптичну комірку високочастотні електричні сигнали за допомогою генератора високочастотних коливань, опромінюють акустооптичну комірку когерентним світловим випромінюванням за допомогою лазера, який відрізняється тим, що подають на акустооптичну комірку два високочастотні сигнали з частотами коливань такими, що частота коливань першого сигналу у два рази більша, ніж частота коливань другого сигналу, після опромінювання акустооптичної комірки когерентним світловим випромінюванням отримують на фотоприймачі результат акустооптичної взаємодії.
Текст

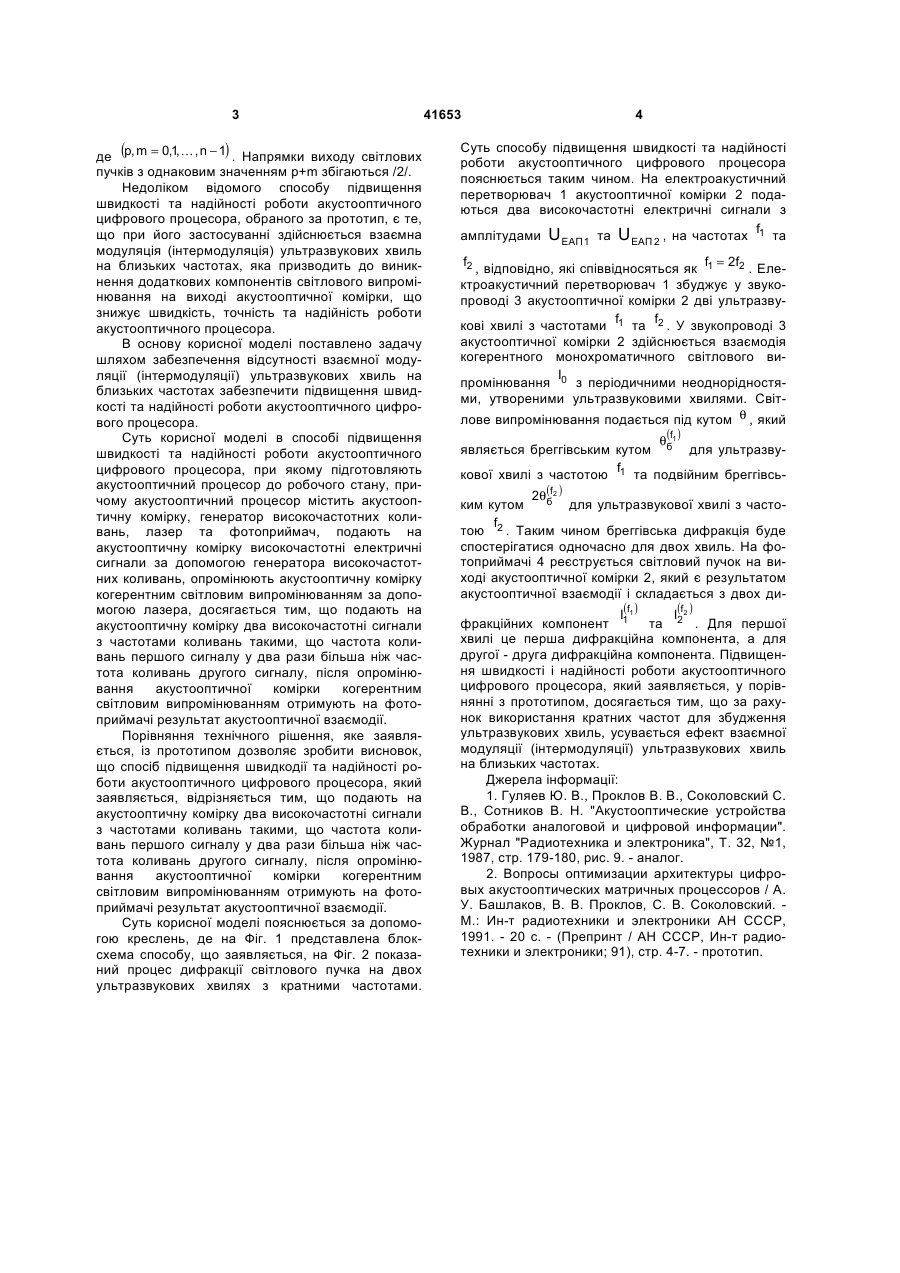

Спосіб підвищення швидкості та надійності роботи акустооптичного цифрового процесора, при якому підготовляють акустооптичний процесор до робочого стану, причому акустооптичний процесор містить акустооптичну комірку, генератор 3 , де (p, m = 0,1 K, n − 1) . Напрямки виходу світлових пучків з однаковим значенням р+m збігаються /2/. Недоліком відомого способу підвищення швидкості та надійності роботи акустооптичного цифрового процесора, обраного за прототип, є те, що при його застосуванні здійснюється взаємна модуляція (інтермодуляція) ультразвукових хвиль на близьких частотах, яка призводить до виникнення додаткових компонентів світлового випромінювання на виході акустооптичної комірки, що знижує швидкість, точність та надійність роботи акустооптичного процесора. В основу корисної моделі поставлено задачу шляхом забезпечення відсутності взаємної модуляції (інтермодуляції) ультразвукових хвиль на близьких частотах забезпечити підвищення швидкості та надійності роботи акустооптичного цифрового процесора. Суть корисної моделі в способі підвищення швидкості та надійності роботи акустооптичного цифрового процесора, при якому підготовляють акустооптичний процесор до робочого стану, причому акустооптичний процесор містить акустооптичну комірку, генератор високочастотних коливань, лазер та фотоприймач, подають на акустооптичну комірку високочастотні електричні сигнали за допомогою генератора високочастотних коливань, опромінюють акустооптичну комірку когерентним світловим випромінюванням за допомогою лазера, досягається тим, що подають на акустооптичну комірку два високочастотні сигнали з частотами коливань такими, що частота коливань першого сигналу у два рази більша ніж частота коливань другого сигналу, після опромінювання акустооптичної комірки когерентним світловим випромінюванням отримують на фотоприймачі результат акустооптичної взаємодії. Порівняння технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що спосіб підвищення швидкодії та надійності роботи акустооптичного цифрового процесора, який заявляється, відрізняється тим, що подають на акустооптичну комірку два високочастотні сигнали з частотами коливань такими, що частота коливань першого сигналу у два рази більша ніж частота коливань другого сигналу, після опромінювання акустооптичної комірки когерентним світловим випромінюванням отримують на фотоприймачі результат акустооптичної взаємодії. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 представлена блоксхема способу, що заявляється, на Фіг. 2 показаний процес дифракції світлового пучка на двох ультразвукових хвилях з кратними частотами. 41653 4 Суть способу підвищення швидкості та надійності роботи акустооптичного цифрового процесора пояснюється таким чином. На електроакустичний перетворювач 1 акустооптичної комірки 2 подаються два високочастотні електричні сигнали з f амплітудами UEAП 1 та UEAП 2 , на частотах 1 та f2 f = 2f2 , відповідно, які співвідносяться як 1 . Електроакустичний перетворювач 1 збуджує у звукопроводі 3 акустооптичної комірки 2 дві ультразвуf f кові хвилі з частотами 1 та 2 . У звукопроводі 3 акустооптичної комірки 2 здійснюється взаємодія когерентного монохроматичного світлового виI промінювання 0 з періодичними неоднорідностями, утвореними ультразвуковими хвилями. Світлове випромінювання подається під кутом θ , який θ(f1 ) являється бреггівським кутом б для ультразвуf кової хвилі з частотою 1 та подвійним бреггівсь ( 2θбf2 ) ким кутом для ультразвукової хвилі з частоf2 . Таким чином бреггівська дифракція буде тою спостерігатися одночасно для двох хвиль. На фотоприймачі 4 реєструється світловий пучок на виході акустооптичної комірки 2, який є результатом акустооптичної взаємодії і складається з двох ди I(f1 ) I(f2 ) фракційних компонент 1 та 2 . Для першої хвилі це перша дифракційна компонента, а для другої - друга дифракційна компонента. Підвищення швидкості і надійності роботи акустооптичного цифрового процесора, який заявляється, у порівнянні з прототипом, досягається тим, що за рахунок використання кратних частот для збудження ультразвукових хвиль, усувається ефект взаємної модуляції (інтермодуляції) ультразвукових хвиль на близьких частотах. Джерела інформації: 1. Гуляев Ю. В., Проклов В. В., Соколовский С. В., Сотников В. Н. "Акустооптические устройства обработки аналоговой и цифровой информации". Журнал "Радиотехника и электроника", Т. 32, №1, 1987, стр. 179-180, рис. 9. - аналог. 2. Вопросы оптимизации архитектуры цифровых акустооптических матричных процессоров / А. У. Башлаков, В. В. Проклов, С. В. Соколовский. М.: Ин-т радиотехники и электроники АН СССР, 1991. - 20 с. - (Препринт / АН СССР, Ин-т радиотехники и электроники; 91), стр. 4-7. - прототип. 5 Комп’ютерна верстка Д. Шеверун 41653 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for increase of operation speed and reliability of operation of acousto-optical digital processor
Автори англійськоюShevchenko Oleksii Valeriiovych, Kupchenko Leonid Fedorovych, Pashkov Dmytro Pavlovych, Petin Oleksandr Petrovych
Назва патенту російськоюСпособ повышения скорости и надежности работы акустооптического цифрового процессора
Автори російськоюШевченко Алексей Валериевич, Купченко Леонид Федорович, Пашков Дмитрий Павлович, Петин Александр Петрович
МПК / Мітки
МПК: G06E 1/00
Мітки: надійності, спосіб, підвищення, роботи, цифрового, акустооптичного, процесора, швидкості
