Пристрій для наповнення банок рідким продуктом

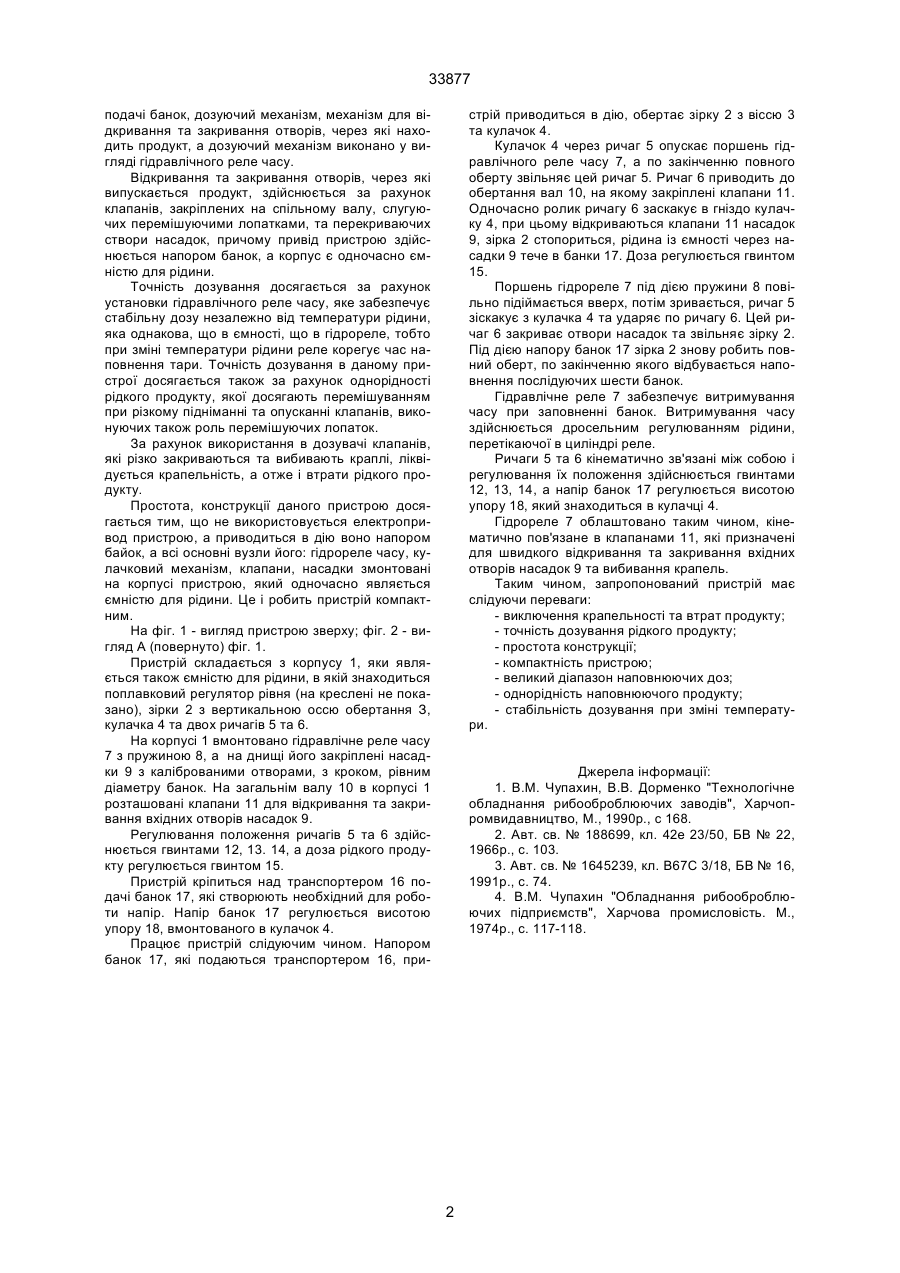

Пристрій для наповнення банок рідким продуктом, який містить в собі ємність для рідини, тран 33877 подачі банок, дозуючий механізм, механізм для відкривання та закривання отворів, через які находить продукт, а дозуючий механізм виконано у вигляді гідравлічного реле часу. Відкривання та закривання отворів, через які випускається продукт, здійснюється за рахунок клапанів, закріплених на спільному валу, слугуючих перемішуючими лопатками, та перекриваючих створи насадок, причому привід пристрою здійснюється напором банок, а корпус є одночасно ємністю для рідини. Точність дозування досягається за рахунок установки гідравлічного реле часу, яке забезпечує стабільну дозу незалежно від температури рідини, яка однакова, що в ємності, що в гідрореле, тобто при зміні температури рідини реле корегує час наповнення тари. Точність дозування в даному пристрої досягається також за рахунок однорідності рідкого продукту, якої досягають перемішуванням при різкому підніманні та опусканні клапанів, виконуючих також роль перемішуючих лопаток. За рахунок використання в дозувачі клапанів, які різко закриваються та вибивають краплі, ліквідується крапельність, а отже і втрати рідкого продукту. Простота, конструкції даного пристрою досягається тим, що не використовується електропривод пристрою, а приводиться в дію воно напором байок, а всі основні вузли його: гідрореле часу, кулачковий механізм, клапани, насадки змонтовані на корпусі пристрою, який одночасно являється ємністю для рідини. Це і робить пристрій компактним. На фіг. 1 - вигляд пристрою зверху; фіг. 2 - вигляд А (повернуто) фіг. 1. Пристрій складається з корпусу 1, яки являється також ємністю для рідини, в якій знаходиться поплавковий регулятор рівня (на креслені не показано), зірки 2 з вертикальною оссю обертання З, кулачка 4 та двох ричагів 5 та 6. На корпусі 1 вмонтовано гідравлічне реле часу 7 з пружиною 8, а на днищі його закріплені насадки 9 з каліброваними отворами, з кроком, рівним діаметру банок. На загальнім валу 10 в корпусі 1 розташовані клапани 11 для відкривання та закривання вхідних отворів насадок 9. Регулювання положення ричагів 5 та 6 здійснюється гвинтами 12, 13. 14, а доза рідкого продукту регулюється гвинтом 15. Пристрій кріпиться над транспортером 16 подачі банок 17, які створюють необхідний для роботи напір. Напір банок 17 регулюється висотою упору 18, вмонтованого в кулачок 4. Працює пристрій слідуючим чином. Напором банок 17, які подаються транспортером 16, при стрій приводиться в дію, обертає зірку 2 з віссю 3 та кулачок 4. Кулачок 4 через ричаг 5 опускає поршень гідравлічного реле часу 7, а по закінченню повного оберту звільняє цей ричаг 5. Ричаг 6 приводить до обертання вал 10, на якому закріплені клапани 11. Одночасно ролик ричагу 6 заскакує в гніздо кулачку 4, при цьому відкриваються клапани 11 насадок 9, зірка 2 стопориться, рідина із ємності через насадки 9 тече в банки 17. Доза регулюється гвинтом 15. Поршень гідрореле 7 під дією пружини 8 повільно підіймається вверх, потім зривається, ричаг 5 зіскакує з кулачка 4 та ударяє по ричагу 6. Цей ричаг 6 закриває отвори насадок та звільняє зірку 2. Під дією напору банок 17 зірка 2 знову робить повний оберт, по закінченню якого відбувається наповнення послідуючих шести банок. Гідравлічне реле 7 забезпечує витримування часу при заповненні банок. Витримування часу здійснюється дросельним регулюванням рідини, перетікаючої в циліндрі реле. Ричаги 5 та 6 кінематично зв'язані між собою і регулювання їх положення здійснюється гвинтами 12, 13, 14, а напір банок 17 регулюється висотою упору 18, який знаходиться в кулачці 4. Гідрореле 7 облаштовано таким чином, кінематично пов'язане в клапанами 11, які призначені для швидкого відкривання та закривання вхідних отворів насадок 9 та вибивання крапель. Таким чином, запропонований пристрій має слідуючи переваги: - виключення крапельності та втрат продукту; - точність дозування рідкого продукту; - простота конструкції; - компактність пристрою; - великий діапазон наповнюючих доз; - однорідність наповнюючого продукту; - стабільність дозування при зміні температури. Джерела інформації: 1. В.М. Чупахин, В.В. Дорменко "Технологічне обладнання рибооброблюючих заводів", Харчопромвидавництво, М., 1990р., с 168. 2. Авт. св. № 188699, кл. 42е 23/50, БВ № 22, 1966р., с. 103. 3. Авт. св. № 1645239, кл. В67С 3/18, БВ № 16, 1991р., с. 74. 4. В.М. Чупахин "Обладнання рибооброблюючих підприємств", Харчова промисловість. М., 1974р., с. 117-118. 2 33877 Фіг. 1 Фіг. 2 3 33877 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
