Ступінчата ливникова система для модифікування чавуну в ливарній формі

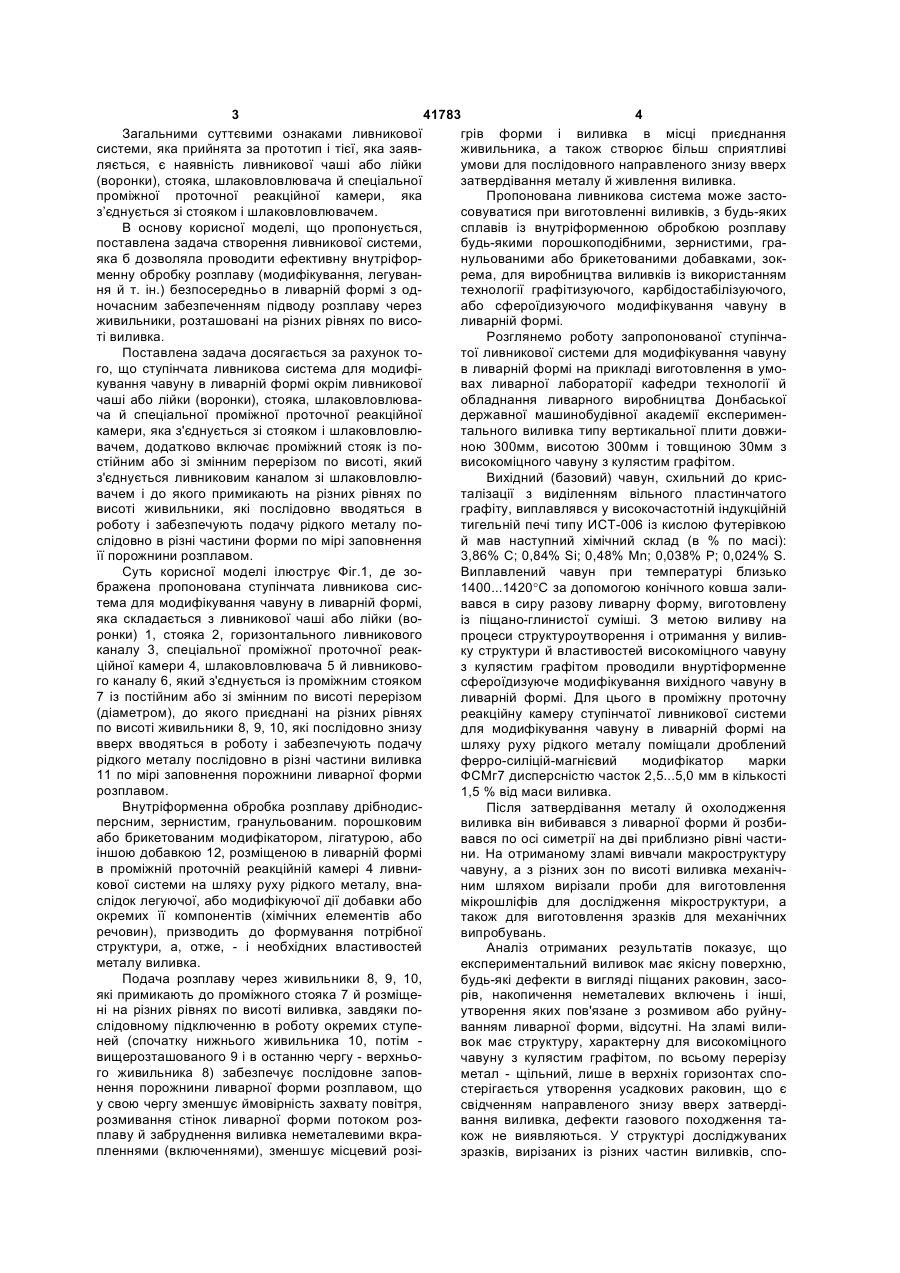

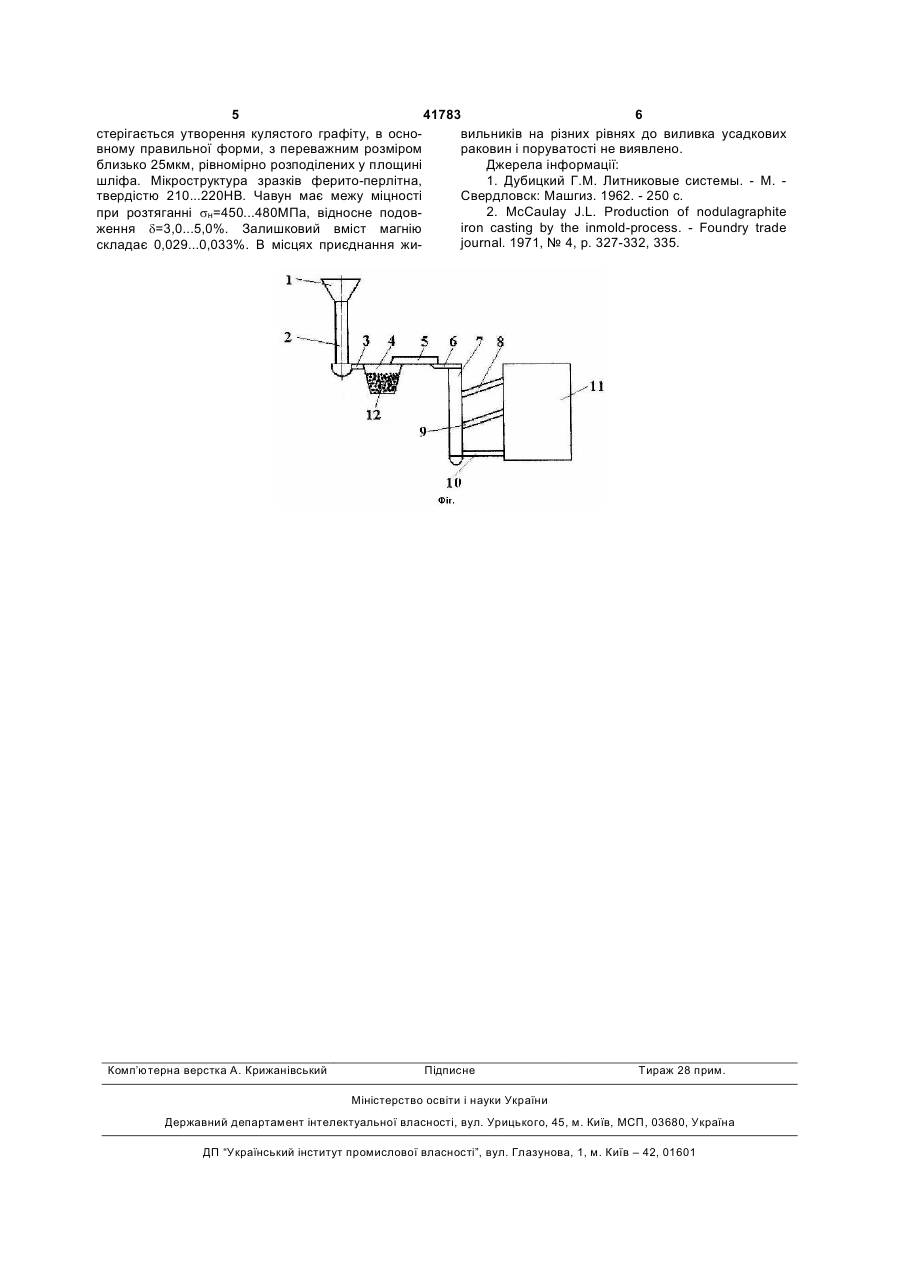

1. Ступінчата ливникова система для модифікування чавуну в ливарній формі, яка містить ливникову чашу або лійку (воронку), стояк, шлаковловлювач й спеціальну проміжну проточну реакційну камеру, яка з'єднується зі стояком і шлаковловлювачем, яка відрізняється тим, що додатково включає проміжний стояк з постійним або зі змінним перерізом по висоті, який з'єднується ливниковим каналом із шлаковловлювачем і до якого примикають на різних рівнях по висоті виливка 3 41783 4 Загальними суттєвими ознаками ливникової грів форми і виливка в місці приєднання системи, яка прийнята за прототип і тієї, яка заявживильника, а також створює більш сприятливі ляється, є наявність ливникової чаші або лійки умови для послідовного направленого знизу вверх (воронки), стояка, шлаковловлювача й спеціальної затвердівання металу й живлення виливка. проміжної проточної реакційної камери, яка Пропонована ливникова система може застоз’єднується зі стояком і шлаковловлювачем. совуватися при виготовленні виливків, з будь-яких В основу корисної моделі, що пропонується, сплавів із внутріформенною обробкою розплаву поставлена задача створення ливникової системи, будь-якими порошкоподібними, зернистими, граяка б дозволяла проводити ефективну внутріфорнульованими або брикетованими добавками, зокменну обробку розплаву (модифікування, легуванрема, для виробництва виливків із використанням ня й т. ін.) безпосередньо в ливарній формі з одтехнології графітизуючого, карбідостабілізуючого, ночасним забезпеченням підводу розплаву через або сфероїдизуючого модифікування чавуну в живильники, розташовані на різних рівнях по висоливарній формі. ті виливка. Розглянемо роботу запропонованої ступінчаПоставлена задача досягається за рахунок тотої ливникової системи для модифікування чавуну го, що ступінчата ливникова система для модифів ливарній формі на прикладі виготовлення в умокування чавуну в ливарній формі окрім ливникової вах ливарної лабораторії кафедри технології й чаші або лійки (воронки), стояка, шлаковловлюваобладнання ливарного виробництва Донбаської ча й спеціальної проміжної проточної реакційної державної машинобудівної академії експерименкамери, яка з'єднується зі стояком і шлаковловлютального виливка типу вертикальної плити довживачем, додатково включає проміжний стояк із поною 300мм, висотою 300мм і товщиною 30мм з стійним або зі змінним перерізом по висоті, який високоміцного чавуну з кулястим графітом. з'єднується ливниковим каналом зі шлаковловлюВихідний (базовий) чавун, схильний до крисвачем і до якого примикають на різних рівнях по талізації з виділенням вільного пластинчатого висоті живильники, які послідовно вводяться в графіту, виплавлявся у високочастотній індукційній роботу і забезпечують подачу рідкого металу потигельній печі типу ИСТ-006 із кислою футерівкою слідовно в різні частини форми по мірі заповнення й мав наступний хімічний склад (в % по масі): її порожнини розплавом. 3,86% С; 0,84% Si; 0,48% Мn; 0,038% Р; 0,024% S. Суть корисної моделі ілюструє Фіг.1, де зоВиплавлений чавун при температурі близько бражена пропонована ступінчата ливникова сис1400...1420°С за допомогою конічного ковша залитема для модифікування чавуну в ливарній формі, вався в сиру разову ливарну форму, виготовлену яка складається з ливникової чаші або лійки (воіз піщано-глинистої суміші. З метою виливу на ронки) 1, стояка 2, горизонтального ливникового процеси структуроутворення і отримання у виливканалу 3, спеціальної проміжної проточної реакку структури й властивостей високоміцного чавуну ційної камери 4, шлаковловлювача 5 й ливниковоз кулястим графітом проводили внуртіформенне го каналу 6, який з'єднується із проміжним стояком сфероїдизуюче модифікування вихідного чавуну в 7 із постійним або зі змінним по висоті перерізом ливарній формі. Для цього в проміжну проточну (діаметром), до якого приєднані на різних рівнях реакційну камеру ступінчатої ливникової системи по висоті живильники 8, 9, 10, які послідовно знизу для модифікування чавуну в ливарній формі на вверх вводяться в роботу і забезпечують подачу шляху руху рідкого металу поміщали дроблений рідкого металу послідовно в різні частини виливка ферро-силіцій-магнієвий модифікатор марки 11 по мірі заповнення порожнини ливарної форми ФСМг7 дисперсністю часток 2,5...5,0 мм в кількості розплавом. 1,5 % від маси виливка. Внутріформенна обробка розплаву дрібнодисПісля затвердівання металу й охолодження персним, зернистим, гранульованим. порошковим виливка він вибивався з ливарної форми й розбиабо брикетованим модифікатором, лігатурою, або вався по осі симетрії на дві приблизно рівні частиіншою добавкою 12, розміщеною в ливарній формі ни. На отриманому зламі вивчали макроструктуру в проміжній проточній реакційній камері 4 ливничавуну, а з різних зон по висоті виливка механічкової системи на шляху руху рідкого металу, внаним шляхом вирізали проби для виготовлення слідок легуючої, або модифікуючої дії добавки або мікрошліфів для дослідження мікроструктури, а окремих її компонентів (хімічних елементів або також для виготовлення зразків для механічних речовин), призводить до формування потрібної випробувань. структури, а, отже, - і необхідних властивостей Аналіз отриманих результатів показує, що металу виливка. експериментальний виливок має якісну поверхню, Подача розплаву через живильники 8, 9, 10, будь-які дефекти в вигляді піщаних раковин, засоякі примикають до проміжного стояка 7 й розміщерів, накопичення неметалевих включень і інші, ні на різних рівнях по висоті виливка, завдяки поутворення яких пов'язане з розмивом або руйнуслідовному підключенню в роботу окремих ступеванням ливарної форми, відсутні. На зламі вилиней (спочатку нижнього живильника 10, потім вок має структуру, характерну для високоміцного вищерозташованого 9 і в останню чергу - верхньочавуну з кулястим графітом, по всьому перерізу го живильника 8) забезпечує послідовне заповметал - щільний, лише в верхніх горизонтах спонення порожнини ливарної форми розплавом, що стерігається утворення усадкових раковин, що є у свою чергу зменшує ймовірність захвату повітря, свідченням направленого знизу вверх затвердірозмивання стінок ливарної форми потоком розвання виливка, дефекти газового походження таплаву й забруднення виливка неметалевими вкракож не виявляються. У структурі досліджуваних пленнями (включеннями), зменшує місцевий розізразків, вирізаних із різних частин виливків, спо 5 41783 6 стерігається утворення кулястого графіту, в основильників на різних рівнях до виливка усадкових вному правильної форми, з переважним розміром раковин і поруватості не виявлено. близько 25мкм, рівномірно розподілених у площині Джерела інформації: шліфа. Мікроструктура зразків ферито-перлітна, 1. Дубицкий Г.М. Литниковые системы. - М. твердістю 210...220НВ. Чавун має межу міцності Свердловск: Машгиз. 1962. - 250 с. 2. McCaulay J.L. Production of nodulagraphite при розтяганні sн=450...480МПa, відносне подовiron casting by the inmold-process. - Foundry trade ження d=3,0...5,0%. Залишковий вміст магнію journal. 1971, № 4, p. 327-332, 335. складає 0,029...0,033%. В місцях приєднання жи Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
