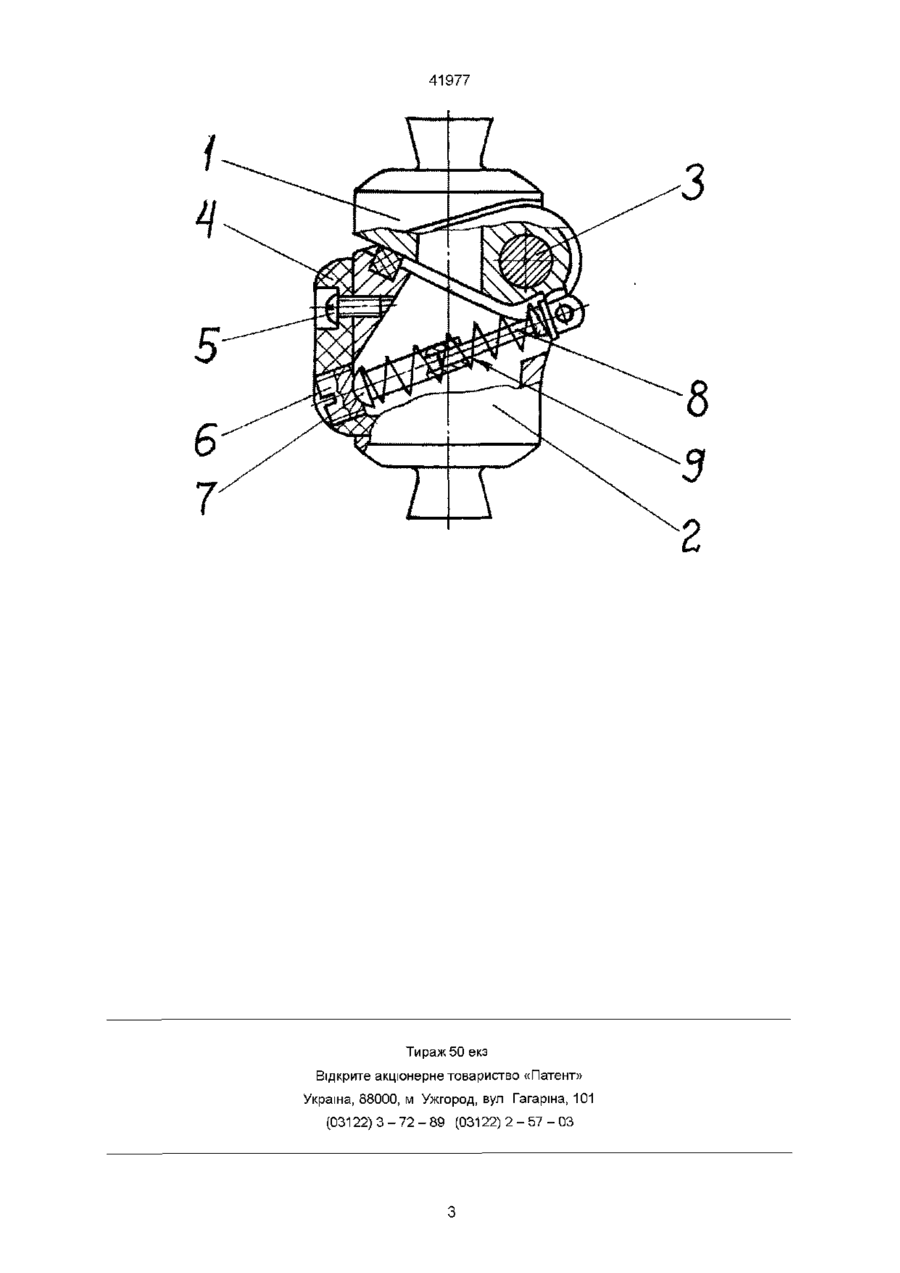

Колінний вузол до протеза стегна

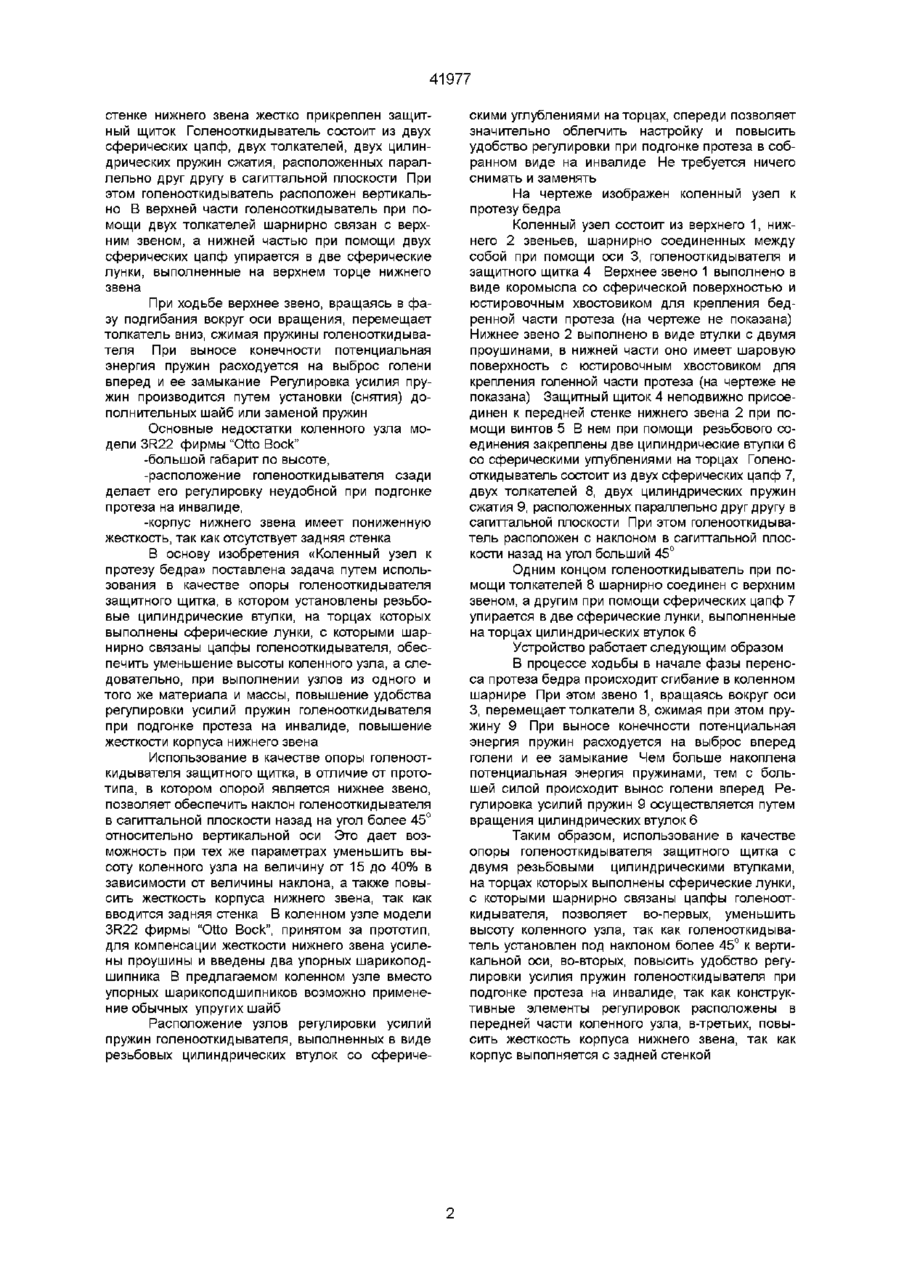

Коленный узел к протезу бедра, содержащий верхнее и нижнее звенья, шарнирно соединенные между собой, голенооткидыватель, защитный щиток, отличающийся тем, что в качестве опоры голенооткидывателя использован защитный щиток, в котором установлены резьбовые цилиндрические втулки, на торцах которых выполнены сферические лунки, с которыми шарнирно связаны цапфы голенооткидывателя связанного с нижним концом пружины, стакана в резьбовом отверстии нижнего звена Основными недостатками этого узла являются -необходимость отсоединения голенной части протеза от узла при регулировке усилия пружины голенооткидывателя на собранном протезе, -невозможность выполнения нижней части нижнего звена в виде сферической поверхности с юстировочным хвостовиком, чем сужается диапазон регулировки схемы построения протеза, -большой габарит по высоте Известен коленный узел к протезу бедра, модели 3R22, разработанный фирмой "Otto Bock" (каталог фирмы "Otto Bock" "Протезы нижних конечностей - 1994/1995 гг" ФРГ) Указанная конструкция коленного узла выбрана за прототип, так как по техническому решению является наиболее близкой к предлагаемому устройству Коленный узел включает верхнее и нижнее звенья, шарнирно соединенные между собой при помощи общей оси, гленооткидыватель и защитный щиток Верхнее звено выполнено в виде коромысла со сферической поверхностью и юстировочным хвостовиком для крепления бедренной части протеза Нижнее звено выполнено в виде втулки с двумя проушинами, а в нижней части имеет шаровую поверхность с юстировочным хвостовиком для закрепления голенной части протеза К передней О 5 41977 стенке нижнего звена жестко прикреплен защитный щиток Голенооткидыватель состоит из двух сферических цапф, двух толкателей, двух цилиндрических пружин сжатия, расположенных параллельно друг другу в сагиттальной плоскости При этом голенооткидыватель расположен вертикально В верхней части голенооткидыватель при помощи двух толкателей шарнирно связан с верхним звеном, а нижней частью при помощи двух сферических цапф упирается в две сферические лунки, выполненные на верхнем торце нижнего звена При ходьбе верхнее звено, вращаясь в фазу подгибания вокруг оси вращения, перемещает толкатель вниз, сжимая пружины голенооткидывателя При выносе конечности потенциальная энергия пружин расходуется на выброс голени вперед и ее замыкание Регулировка усилия пружин производится путем установки (снятия) дополнительных шайб или заменой пружин Основные недостатки коленного узла модели 3R22 фирмы "Otto Bock" -большой габарит по высоте, -расположение голенооткидывателя сзади делает его регулировку неудобной при подгонке протеза на инвалиде, -корпус нижнего звена имеет пониженную жесткость, так как отсутствует задняя стенка В основу изобретения «Коленный узел к протезу бедра» поставлена задача путем использования в качестве опоры голенооткидывателя защитного щитка, в котором установлены резьбовые цилиндрические втулки, на торцах которых выполнены сферические лунки, с которыми шарнирно связаны цапфы голенооткидывателя, обеспечить уменьшение высоты коленного узла, а следовательно, при выполнении узлов из одного и того же материала и массы, повышение удобства регулировки усилий пружин голенооткидывателя при подгонке протеза на инвалиде, повышение жесткости корпуса нижнего звена Использование в качестве опоры голенооткидывателя защитного щитка, в отличие от прототипа, в котором опорой является нижнее звено, позволяет обеспечить наклон голенооткидывателя в сагиттальной плоскости назад на угол более 45° относительно вертикальной оси Это дает возможность при тех же параметрах уменьшить высоту коленного узла на величину от 15 до 40% в зависимости от величины наклона, а также повысить жесткость корпуса нижнего звена, так как вводится задняя стенка В коленном узле модели 3R22 фирмы "Otto Bock", принятом за прототип, для компенсации жесткости нижнего звена усилены проушины и введены два упорных шарикоподшипника В предлагаемом коленном узле вместо упорных шарикоподшипников возможно применение обычных упругих шайб Расположение узлов регулировки усилий пружин голенооткидывателя, выполненных в виде резьбовых цилиндрических втулок со сфериче скими углублениями на торцах, спереди позволяет значительно облегчить настройку и повысить удобство регулировки при подгонке протеза в собранном виде на инвалиде Не требуется ничего снимать и заменять На чертеже изображен коленный узел к протезу бедра Коленный узел состоит из верхнего 1, нижнего 2 звеньев, шарнирно соединенных между собой при помощи оси 3, голенооткидывателя и защитного щитка 4 Верхнее звено 1 выполнено в виде коромысла со сферической поверхностью и юстировочным хвостовиком для крепления бедренной части протеза (на чертеже не показана) Нижнее звено 2 выполнено в виде втулки с двумя проушинами, в нижней части оно имеет шаровую поверхность с юстировочным хвостовиком для крепления голенной части протеза (на чертеже не показана) Защитный щиток 4 неподвижно присоединен к передней стенке нижнего звена 2 при помощи винтов 5 В нем при помощи резьбового соединения закреплены две цилиндрические втулки 6 со сферическими углублениями на торцах Голенооткидыватель состоит из двух сферических цапф 7, двух толкателей 8, двух цилиндрических пружин сжатия 9, расположенных параллельно друг другу в сагиттальной плоскости При этом голенооткидыватель расположен с наклоном в сагиттальной плоскости назад на угол больший 45° Одним концом голенооткидыватель при помощи толкателей 8 шарнирно соединен с верхним звеном, а другим при помощи сферических цапф 7 упирается в две сферические лунки, выполненные на торцах цилиндрических втулок 6 Устройство работает следующим образом В процессе ходьбы в начале фазы переноса протеза бедра происходит сгибание в коленном шарнире При этом звено 1, вращаясь вокруг оси 3, перемещает толкатели 8, сжимая при этом пружину 9 При выносе конечности потенциальная энергия пружин расходуется на выброс вперед голени и ее замыкание Чем больше накоплена потенциальная энергия пружинами, тем с большей силой происходит вынос голени вперед Регулировка усилий пружин 9 осуществляется путем вращения цилиндрических втулок 6 Таким образом, использование в качестве опоры голенооткидывателя защитного щитка с двумя резьбовыми цилиндрическими втулками, на торцах которых выполнены сферические лунки, с которыми шарнирно связаны цапфы голенооткидывателя, позволяет во-первых, уменьшить высоту коленного узла, так как голенооткидыватель установлен под наклоном более 45° к вертикальной оси, во-вторых, повысить удобство регулировки усилия пружин голенооткидывателя при подгонке протеза на инвалиде, так как конструктивные элементы регулировок расположены в передней части коленного узла, в-третьих, повысить жесткость корпуса нижнего звена, так как корпус выполняется с задней стенкой 41977 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
