Формула / Реферат

Коленный механизм протеза бедра, содержащий две опоры с тормозным устройством и узлами для крепления гильз бедра и голени, отличающийся тем, что тормозное устройство выполнено в виде круговых и эксцентриковых секторов с возможностью их взаимодействия для обеспечения подкосоустойчивости в фазе опоры на протезированную конечность, при этом центральная полость юстировочного хвостовика дополнительно снабжена регулирующим упором для подтормаживания коленного механизма.

Текст

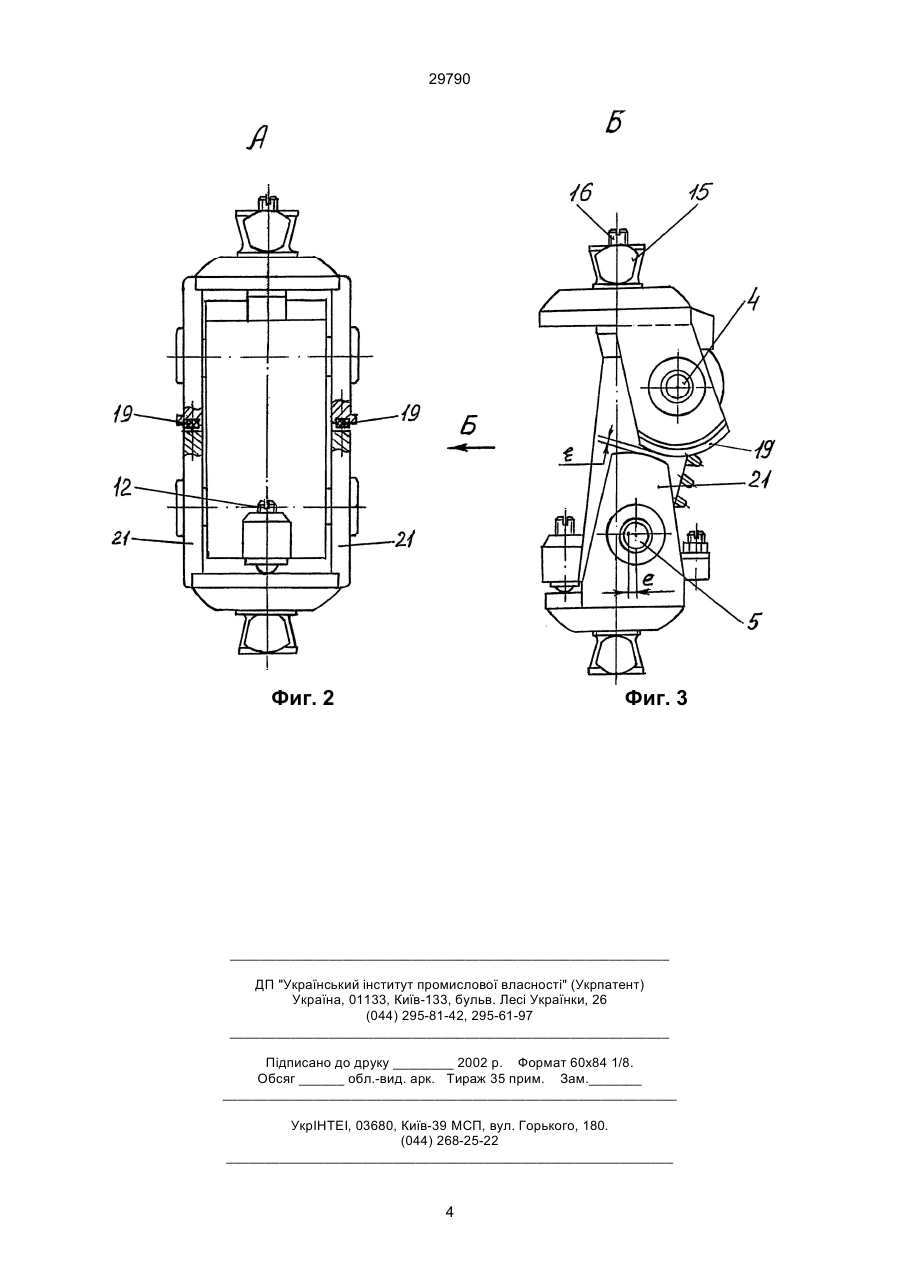

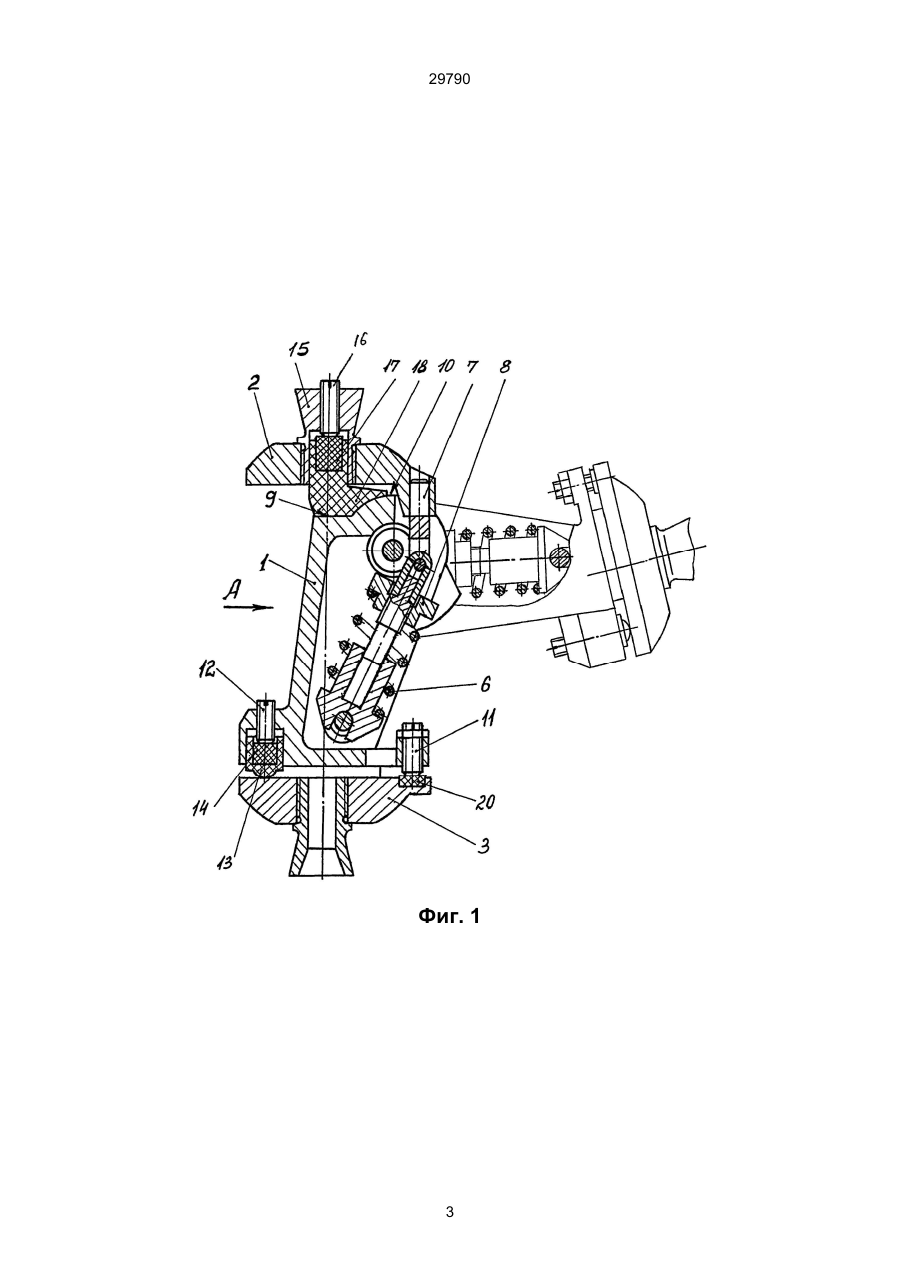

Коленный механизм протеза бедра, содержащий две опоры с тормозным устройством и узлами для крепления гильз бедра и голени, отличающийся тем, что тормозное устройство выполнено в виде круговых и эксцентриковых секторов с возможностью их взаимодействия для обеспечения подкосоустойчивости в фазе опоры на протезированную конечность, при этом центральная полость юстировочного хвостовика дополнительно снабжена регулирующим упором для подтормаживания коленного механизма. (19) (21) 97063244 (22) 27.06.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Молчанов Володимир Володимирович, Красюк Георгій Васильович, Віщенко Харитон Миколайович (73) НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ З ПРОБЛЕМ СОЦІАЛЬНОГО ЗАХИСТУ НАСЕЛЕННЯ 29790 лую 10 площадки, последняя из которых выполнена со сквозным пазом для вилки 7. Наружная поверхность корпуса 1 со стороны опоры 3 снабжена приливом с резьбовым отверстием для винта 11, застопоренным гайкой, и полым приливом с резьбовым отверстием для винта 12, внутренняя полость которого используется для подвижного размещения полиуретанового толкателя 13. В центральном отверстии толкателя 13 расположен упругий резиновый амортизатор 14 с возможностью взаимодействия с торцом винта 12. Механизмы крепления опор 2 и 3 имеют аналогичные конструкции со сферами и юстировочными хвостовиками. При этом хвостовик 15 опоры 2, закрепленный в ней при помощи резьбового соединения, снабжен резьбовым отверстием для винта 16 и отверстием для подвижного размещения резинового амортизатора 17 и полиуретанового подтормаживающего упора 18. Конфигурация контактирующей с корпусом 1, наружной поверхности упора 18 выполнена по форме площадок 9 и 10 опоры 2. Кроме механизмов крепления опоры 2 и 3 имеют боковые щеки, в которых попарно просверлены соосные отверстия для втулок осей 4 и 5. На торцах щек опоры 2 профрезерованы круглые пазы для закрепления эпоксидной смолой полиуретановых секторных круговых упоров 19, поверхность которых обработана по окружности с центром на оси детали 4, при этом в центре торца опоры 3 со стороны винта 11 установлен полиуретановый упор 20. Обе щеки опоры 3 со стороны упоров 19 имеют вид соосных эксцентриковых секторов 21 с эксцентриситетом е. Перед работой коленного механизма производится его регулировка соответствующим вращением гайки 8 и винтов 11, 12,16. Вращением гайки 8 обеспечивается необходимое усилие пружины 6, которая выполняет роль голенооткидывателя при сгибании коленного механизма. Регулировка усилия подтормаживания осуществляется путем вращения винта 16, взаимодействующего через амортизатор 17 с подтормаживающим упором 18. Регулировка тормозного устройства коленного механизма осуществляется вращением винтов 11 и 12, когда корпус 1 находится в исходном положении. В исходном положении вертикальные оси юстировочных хвостовиков устанавливаются в одну линию, а винт 12 и толкатель 13 воздействуют с определенным усилием на упор 20 опоры 3, при этом между профильными торцами щек 2 и 3 существует гарантированный минимальный (0,81 мм) зазор e. В процессе ходьбы в начальной фазе переноса протеза бедра под действием сил инерции происходит сгибание коленного механизма. При этом корпус 1 поворачивается против часовой стрелки вокруг оси 4 совместно с опорой 3, сжимая пружину 6. При выносе конечности потенциальная энергия пружины расходуется на выброс вперед голени и ее замыкание. Чем больше накоплена потенциальная энергия пружиной 6, тем с большей скоростью происходит вынос голени вперед. Коленный механизм протеза бедра обеспечивает подкосоустойчивость в фазе опоры на протезированную конечность. Вследствие незначительного поворота опоры 3 эксцентриковые сектора 21, выбирая зазоры, соприкасаются с круглыми упорами 19 опоры 2 и происходит их заклинивание с одновременным дополнительным сжатием упругого амортизатора 14. Заклинивание опор 2 и 3 ликвидируется при удалении опорных реакций, при этом усилие дополнительного сжатия амортизатора 14 переводит опору 3 в нейтральное положение. Упрощение конструкции коленного механизма бедра достигается использованием в качестве тормозного устройства двух пар взаимодействующих, простых в изготовлении, круговых и эксцентриковых секторов. Расширение технологических возможностей предлагаемого устройства обеспечивается дополнительным введением регулируемого упора постоянно взаимодействующего с торцом корпуса с целью изменения подтормаживающего усилия, которое определяет скорость поворота коленного механизма. При этом простота конструкции предлагаемого механизма позволяет в значительной мере уменьшить габариты и вес протеза бедра. 2 29790 Фиг. 1 3 29790 Фиг. 2 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

Knee mechanism for femur prosthesis

Автори англійською

Molchanov Volodymyr Volodymyrovych, Krasiuk Heorhii Vasyliovych, Vischenko Kharyton Mykolaiovych

Назва патенту російською

Коленный механизм протеза бедра

Автори російською

Молчанов Владимир Владимирович, Красюк Георгий Василиевич, Вищенко Харитон Николаевич

МПК / Мітки

МПК: A61F 2/60

Мітки: механізм, стегна, протеза, колінний
