Вологовимірювач

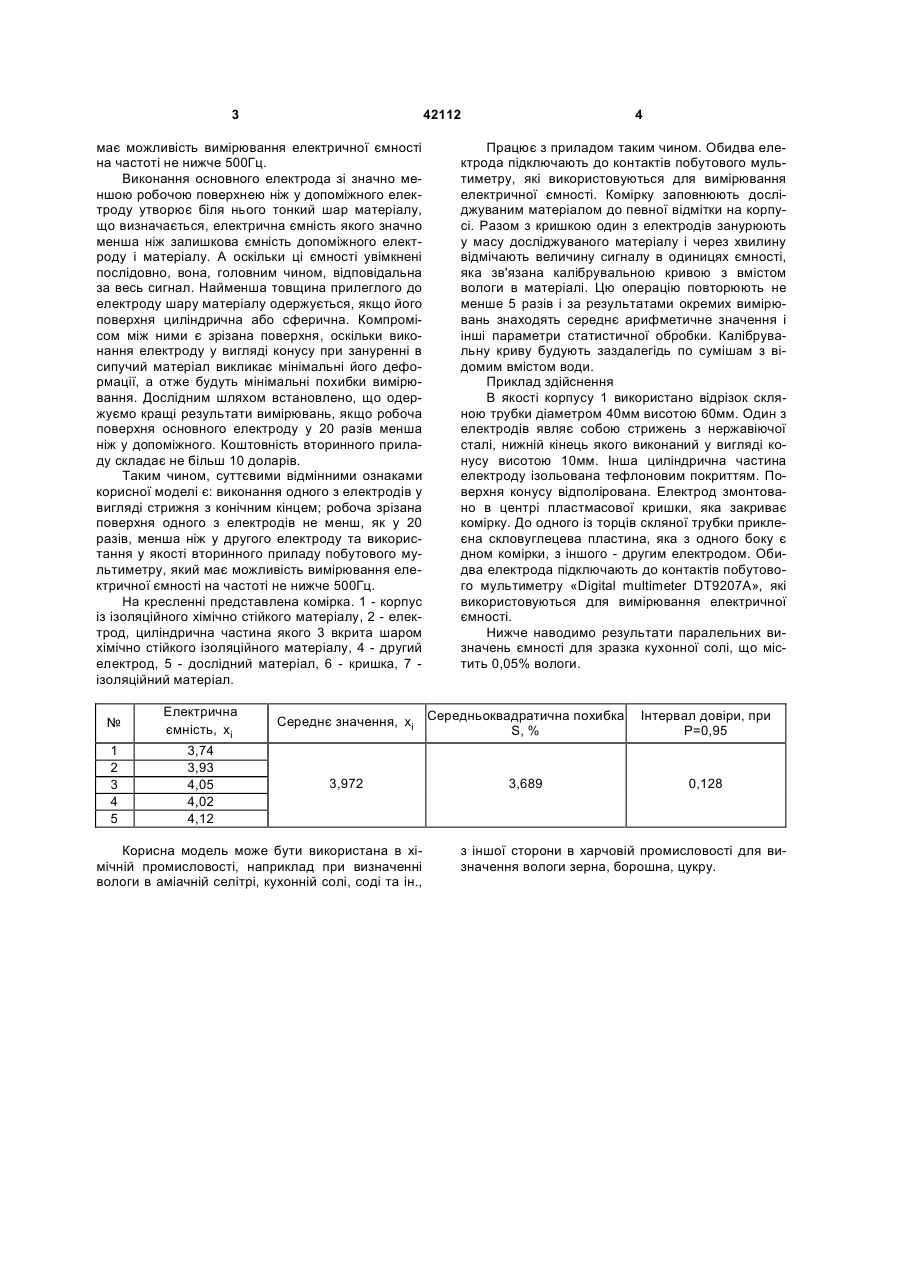

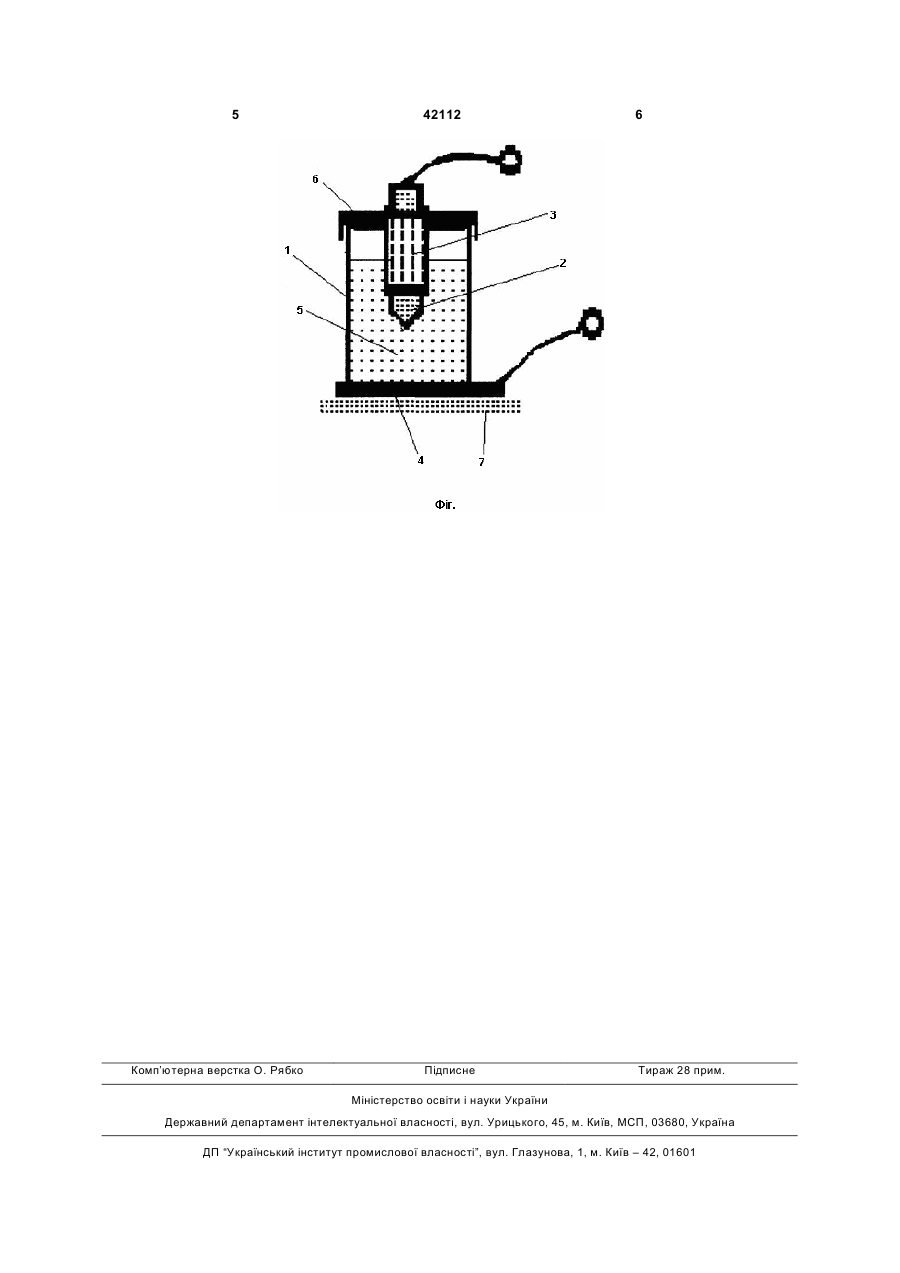

Вологовимірювач, що містить корпус, в якому розміщені два електроди, та вторинний прилад 3 42112 має можливість вимірювання електричної ємності на частоті не нижче 500Гц. Виконання основного електрода зі значно меншою робочою поверхнею ніж у допоміжного електроду утворює біля нього тонкий шар матеріалу, що визначається, електрична ємність якого значно менша ніж залишкова ємність допоміжного електроду і матеріалу. А оскільки ці ємності увімкнені послідовно, вона, головним чином, відповідальна за весь сигнал. Найменша товщина прилеглого до електроду шару матеріалу одержується, якщо його поверхня циліндрична або сферична. Компромісом між ними є зрізана поверхня, оскільки виконання електроду у вигляді конусу при зануренні в сипучий матеріал викликає мінімальні його деформації, а отже будуть мінімальні похибки вимірювання. Дослідним шляхом встановлено, що одержуємо кращі результати вимірювань, якщо робоча поверхня основного електроду у 20 разів менша ніж у допоміжного. Коштовність вторинного приладу складає не більш 10 доларів. Таким чином, суттєвими відмінними ознаками корисної моделі є: виконання одного з електродів у вигляді стрижня з конічним кінцем; робоча зрізана поверхня одного з електродів не менш, як у 20 разів, менша ніж у другого електроду та використання у якості вторинного приладу побутового мультиметру, який має можливість вимірювання електричної ємності на частоті не нижче 500Гц. На кресленні представлена комірка. 1 - корпус із ізоляційного хімічно стійкого матеріалу, 2 - електрод, циліндрична частина якого 3 вкрита шаром хімічно стійкого ізоляційного матеріалу, 4 - другий електрод, 5 - дослідний матеріал, 6 - кришка, 7 ізоляційний матеріал. № Електрична ємність, xi 1 2 3 4 5 3,74 3,93 4,05 4,02 4,12 4 Працює з приладом таким чином. Обидва електрода підключають до контактів побутового мультиметру, які використовуються для вимірювання електричної ємності. Комірку заповнюють досліджуваним матеріалом до певної відмітки на корпусі. Разом з кришкою один з електродів занурюють у масу досліджуваного матеріалу і через хвилину відмічають величину сигналу в одиницях ємності, яка зв'язана калібрувальною кривою з вмістом вологи в матеріалі. Цю операцію повторюють не менше 5 разів і за результатами окремих вимірювань знаходять середнє арифметичне значення і інші параметри статистичної обробки. Калібрувальну криву будують заздалегідь по сумішам з відомим вмістом води. Приклад здійснення В якості корпусу 1 використано відрізок скляною трубки діаметром 40мм висотою 60мм. Один з електродів являє собою стрижень з нержавіючої сталі, нижній кінець якого виконаний у вигляді конусу висотою 10мм. Інша циліндрична частина електроду ізольована тефлоновим покриттям. Поверхня конусу відполірована. Електрод змонтовано в центрі пластмасової кришки, яка закриває комірку. До одного із торців скляної трубки приклеєна скловуглецева пластина, яка з одного боку є дном комірки, з іншого - другим електродом. Обидва електрода підключають до контактів побутового мультиметру «Digital multimeter DT9207A», які використовуються для вимірювання електричної ємності. Нижче наводимо результати паралельних визначень ємності для зразка кухонної солі, що містить 0,05% вологи. Середнє значення, xi Середньоквадратична похибка S, % 3,972 Корисна модель може бути використана в хімічній промисловості, наприклад при визначенні вологи в аміачній селітрі, кухонній солі, соді та ін., 3,689 Інтервал довіри, при Р=0,95 0,128 з іншої сторони в харчовій промисловості для визначення вологи зерна, борошна, цукру. 5 Комп’ютерна верстка О. Рябко 42112 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
