Спосіб виготовлення двозавиткового спірального відводу відцентрового насоса
Формула / Реферат
Спосіб виготовлення двозавиткового спірального відводу відцентрового насоса, що включає процес лиття, який відрізняється тим, що двозавитковий спіральний відвід відцентрового насоса виготовляють методом лиття з двох частин: профільованого корпуса з патрубком і профільованої вставки з двома спіральними каналами, потім, при здійсненні контролю, виконують механічну обробку поверхонь профільованого корпуса і профільованої вставки, які утворюють перевідний канал, для одержання розрахункової геометрії і заданої чистоти проточної частини перевідного каналу, після чого в циліндричну розточку в профільованому корпусі встановлюють профільовану вставку з двома спіральними каналами.
Текст

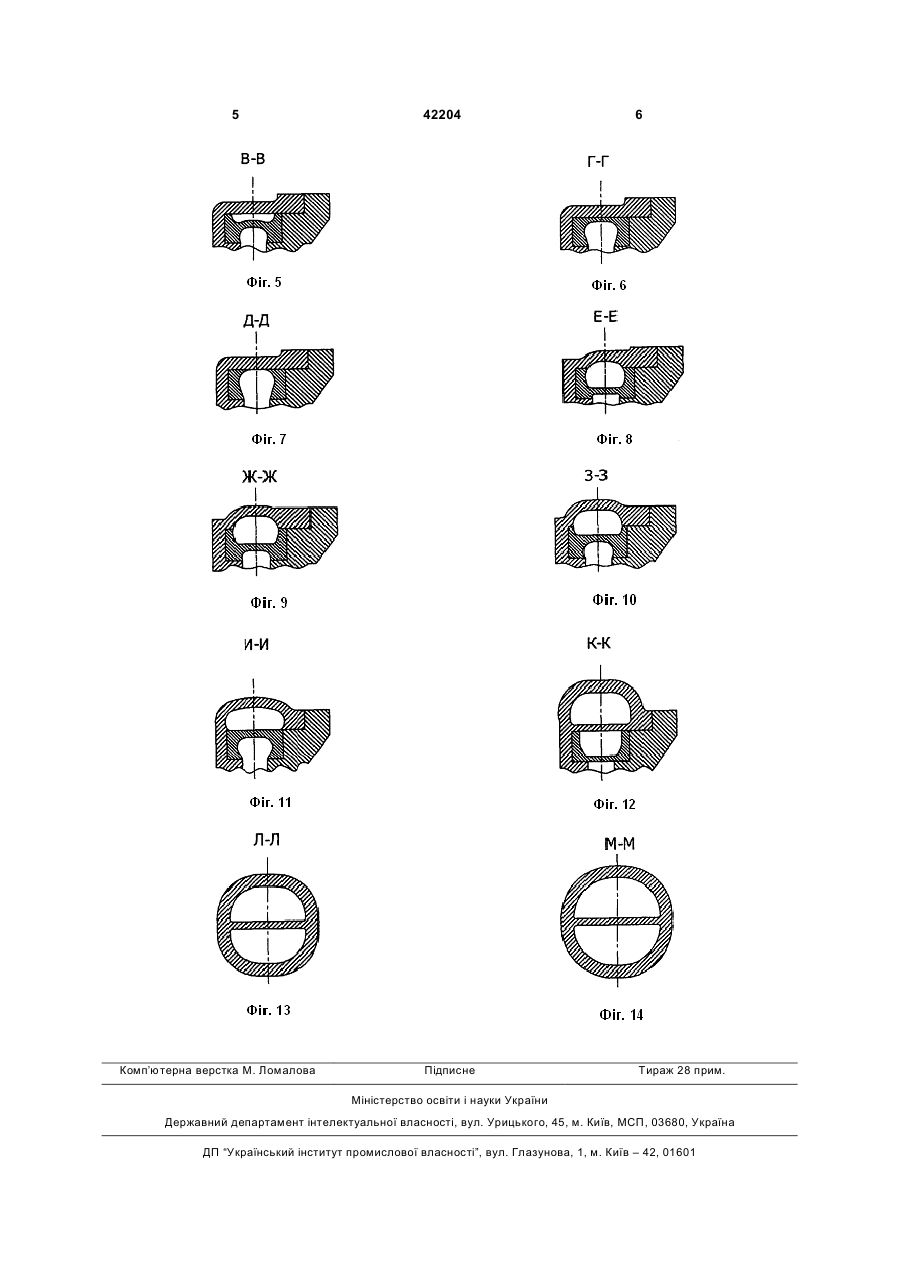

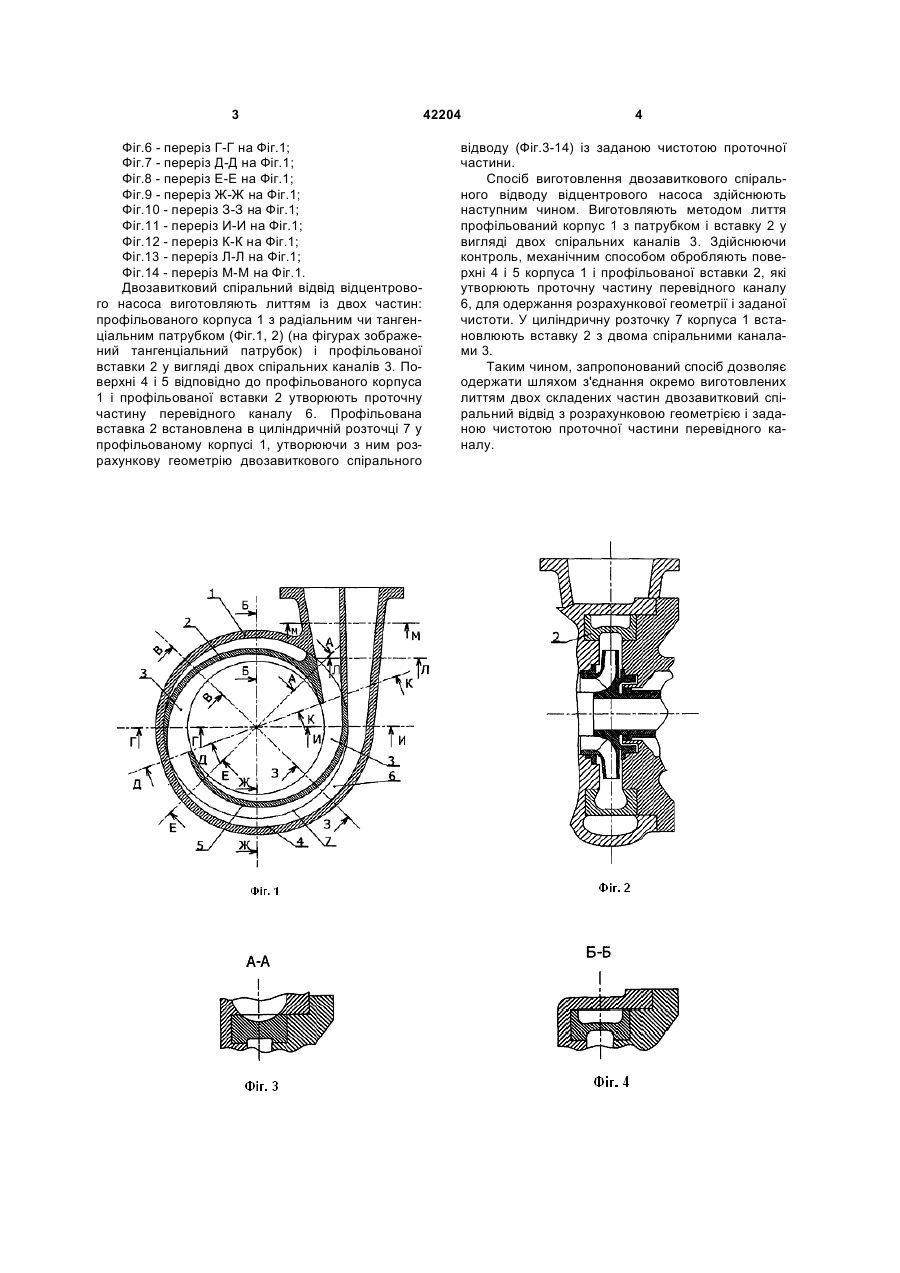

Спосіб виготовлення двозавиткового спірального відводу відцентрового насоса, що включає процес лиття, який відрізняється тим, що двозавитковий спіральний відвід відцентрового насоса виготовляють методом лиття з двох частин: про 3 Фіг.6 - переріз Г-Г на Фіг.1; Фіг.7 - переріз Д-Д на Фіг.1; Фіг.8 - переріз Е-Е на Фіг.1; Фіг.9 - переріз Ж-Ж на Фіг.1; Фіг.10 - переріз З-З на Фіг.1; Фіг.11 - переріз И-И на Фіг.1; Фіг.12 - переріз К-К на Фіг.1; Фіг.13 - переріз Л-Л на Фіг.1; Фіг.14 - переріз М-М на Фіг.1. Двозавитковий спіральний відвід відцентрового насоса виготовляють литтям із двох частин: профільованого корпуса 1 з радіальним чи тангенціальним патрубком (Фіг.1, 2) (на фігурах зображений тангенціальний патрубок) і профільованої вставки 2 у вигляді двох спіральних каналів 3. Поверхні 4 і 5 відповідно до профільованого корпуса 1 і профільованої вставки 2 утворюють проточну частину перевідного каналу 6. Профільована вставка 2 встановлена в циліндричній розточці 7 у профільованому корпусі 1, утворюючи з ним розрахункову геометрію двозавиткового спірального 42204 4 відводу (Фіг.3-14) із заданою чистотою проточної частини. Спосіб виготовлення двозавиткового спірального відводу відцентрового насоса здійснюють наступним чином. Виготовляють методом лиття профільований корпус 1 з патрубком і вставку 2 у вигляді двох спіральних каналів 3. Здійснюючи контроль, механічним способом обробляють поверхні 4 і 5 корпуса 1 і профільованої вставки 2, які утворюють проточну частину перевідного каналу 6, для одержання розрахункової геометрії і заданої чистоти. У циліндричну розточку 7 корпуса 1 встановлюють вставку 2 з двома спіральними каналами 3. Таким чином, запропонований спосіб дозволяє одержати шляхом з'єднання окремо виготовлених литтям двох складених частин двозавитковий спіральний відвід з розрахунковою геометрією і заданою чистотою проточної частини перевідного каналу. 5 Комп’ютерна верстка М. Ломалова 42204 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for making two-volute casing of centrifugal pump
Автори англійськоюHolovin Valerii Oleksiiovych
Назва патенту російськоюСпособ изготовления двухзавиткового спирального отвода центробежного насоса
Автори російськоюГоловин Валерий Алексеевич
МПК / Мітки
МПК: B22D 25/00, F04D 29/44
Мітки: спірального, відцентрового, виготовлення, насоса, спосіб, двозавиткового, відводу
