Мікроелектронний сенсор оптичної потужності з частотним виходом
Номер патенту: 42205
Опубліковано: 25.06.2009
Автори: Осадчук Олександр Володимирович, Ільченко Олена Миколаївна, Осадчук Володимир Степанович
Формула / Реферат

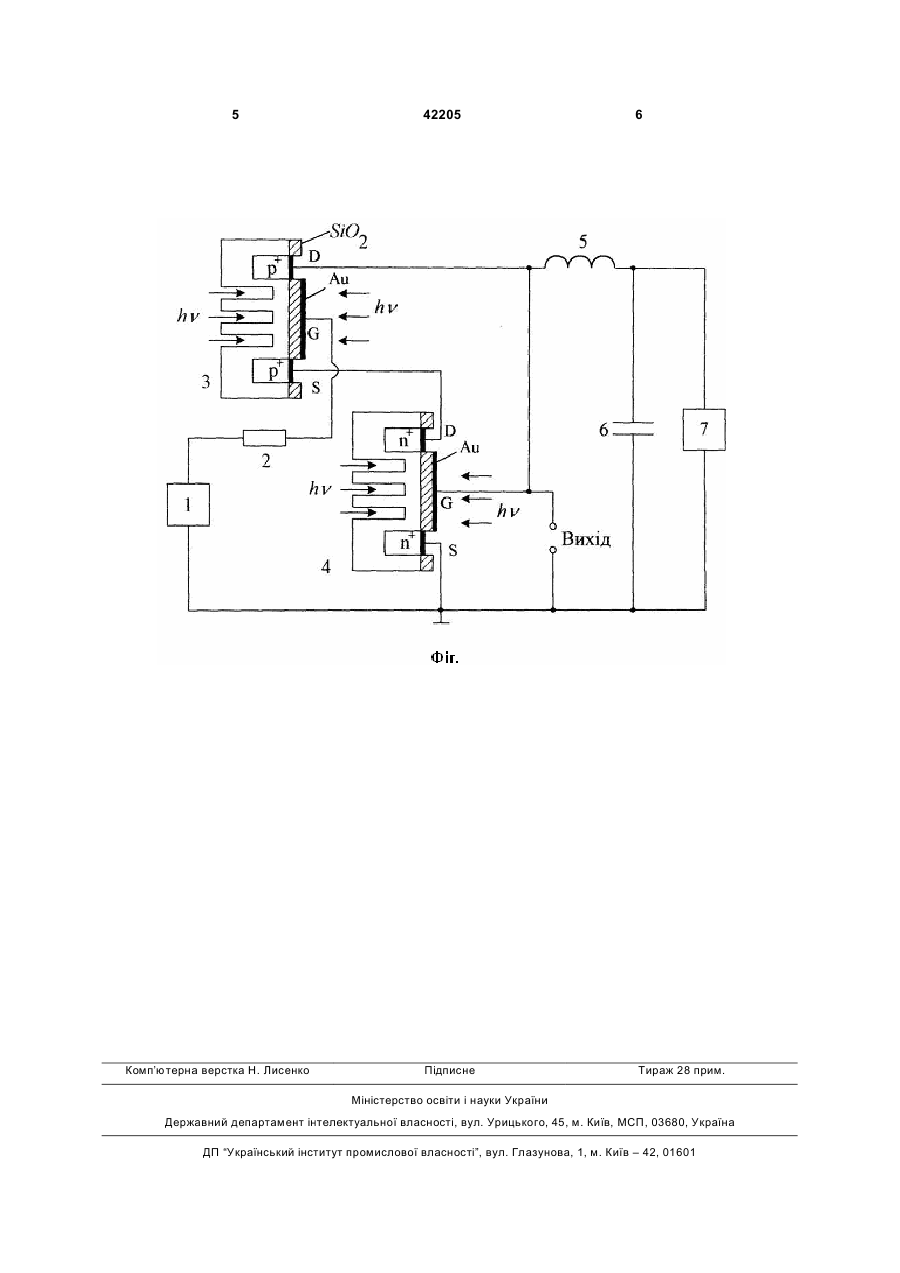

Мікроелектронний сенсор оптичної потужності з частотним виходом, який містить перше джерело постійної напруги, перший МДН-фототранзистор, резистор, конденсатор, загальну шину, причому затвор першого МДН-фототранзистора підключений до другого виводу резистора, другий вивід конденсатора і другий полюс першого джерела постійної напруги підключені до загальної шини, який відрізняється тим, що введено другий МДН-фототранзистор, пасивну індуктивність, друге джерело постійної напруги, причому перший та другий МДН-фототранзистори виконані з прозорим затворним електродом із ауруму, що є чутливим до випромінювання, а поверхня підкладки вільна від діелектрика, чутлива до випромінювання і має над областю каналу пази, площа перерізу кожного з яких А задовольняє наступне співвідношення: A<S/n, де S - площа каналу, n - число пазів, причому перший полюс першого джерела постійної напруги з'єднаний з першим виводом резистора, другий вивід резистора з'єднаний з затвором першого МДН-фототранзистора, стік якого підключений до першого виводу пасивної індуктивності і затвора другого МДН-фототранзистора, який утворює першу вихідну клему, при цьому витік першого МДН-фототранзистора з'єднаний з витоком і підкладкою другого МДН-фототранзистора, а другий вивід пасивної індуктивності з'єднаний з першим виводом конденсатора і першим полюсом другого джерела постійної напруги, при цьому другий полюс другого джерела постійної напруги підключений до другого виводу конденсатора, стоку другого МДН-фототранзистора і другого полюса першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема.
Текст

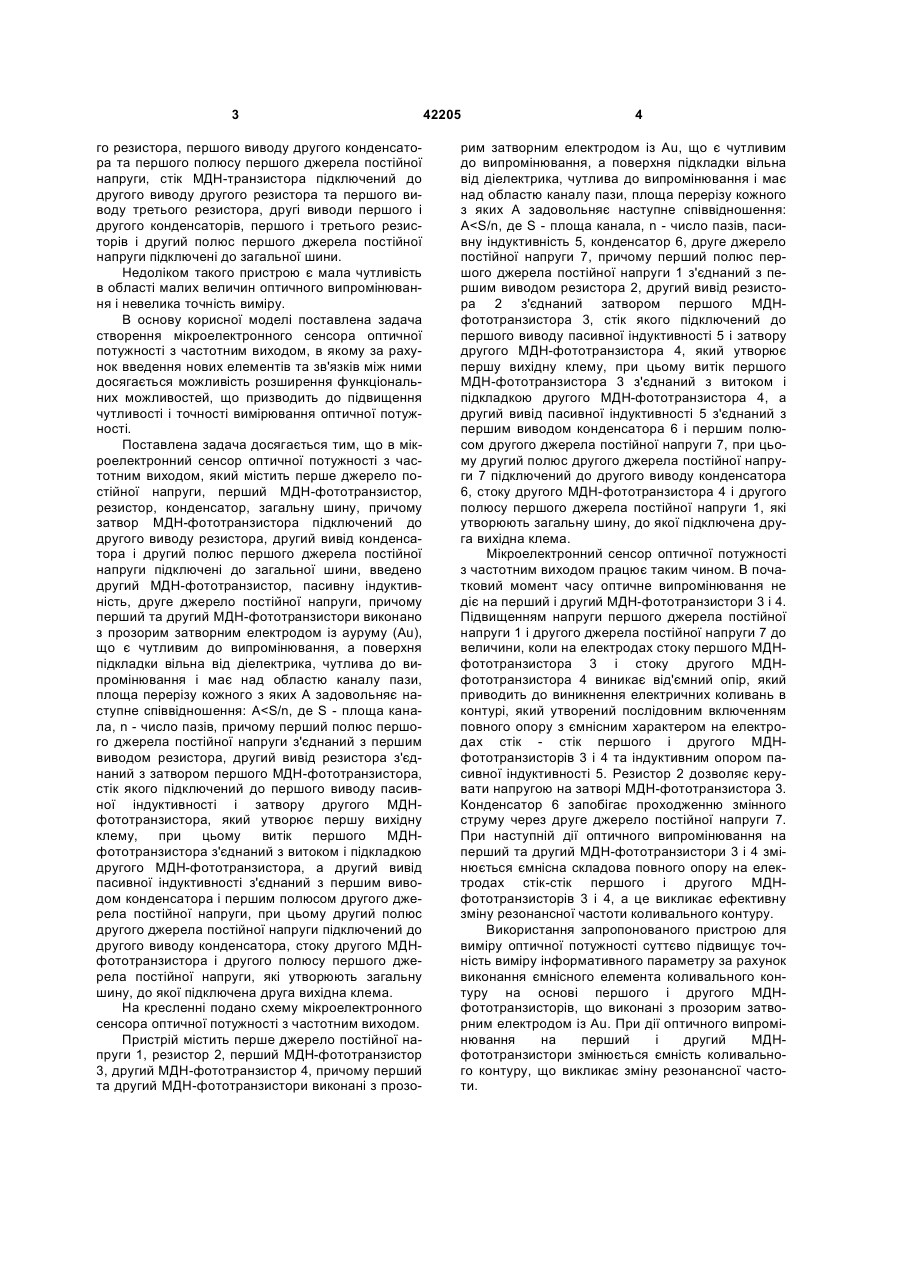

Мікроелектронний сенсор оптичної потужності з частотним виходом, який містить перше джерело постійної напруги, перший МДН-фототранзистор, резистор, конденсатор, загальну шину, причому затвор першого МДН-фототранзистора підключений до другого виводу резистора, другий вивід конденсатора і другий полюс першого джерела постійної напруги підключені до загальної шини, який відрізняється тим, що введено другий МДНфототранзистор, пасивну індуктивність, друге джерело постійної напруги, причому перший та другий МДН-фототранзистори виконані з прозорим затворним електродом із ауруму, що є чутливим до випромінювання, а поверхня підкладки вільна U 2 (19) 1 3 го резистора, першого виводу другого конденсатора та першого полюсу першого джерела постійної напруги, стік МДН-транзистора підключений до другого виводу другого резистора та першого виводу третього резистора, другі виводи першого і другого конденсаторів, першого і третього резисторів і другий полюс першого джерела постійної напруги підключені до загальної шини. Недоліком такого пристрою є мала чутливість в області малих величин оптичного випромінювання і невелика точність виміру. В основу корисної моделі поставлена задача створення мікроелектронного сенсора оптичної потужності з частотним виходом, в якому за рахунок введення нових елементів та зв'язків між ними досягається можливість розширення функціональних можливостей, що призводить до підвищення чутливості і точності вимірювання оптичної потужності. Поставлена задача досягається тим, що в мікроелектронний сенсор оптичної потужності з частотним виходом, який містить перше джерело постійної напруги, перший МДН-фототранзистор, резистор, конденсатор, загальну шину, причому затвор МДН-фототранзистора підключений до другого виводу резистора, другий вивід конденсатора і другий полюс першого джерела постійної напруги підключені до загальної шини, введено другий МДН-фототранзистор, пасивну індуктивність, друге джерело постійної напруги, причому перший та другий МДН-фототранзистори виконано з прозорим затворним електродом із ауруму (Аu), що є чутливим до випромінювання, а поверхня підкладки вільна від діелектрика, чутлива до випромінювання і має над областю каналу пази, площа перерізу кожного з яких А задовольняє наступне співвідношення: А
ДивитисяДодаткова інформація
Назва патенту англійськоюMicroelectronic sensor of optical power with a frequency output
Автори англійськоюOsadchuk Volodymyr Stepanovych, Osadchuk Oleksandr Volodymyrovych, Ilchenko Olena Mykolaivna
Назва патенту російськоюМикроэлектронный сенсор ортической мощности с частотным выходом
Автори російськоюОсадчук Владимир Степанович, Осадчук Александр Владимирович, Ильченко Елена Николаевна
МПК / Мітки
МПК: H01L 27/00, G01J 1/44
Мітки: оптично, потужності, сенсор, частотним, мікроелектронний, виходом
Код посилання
