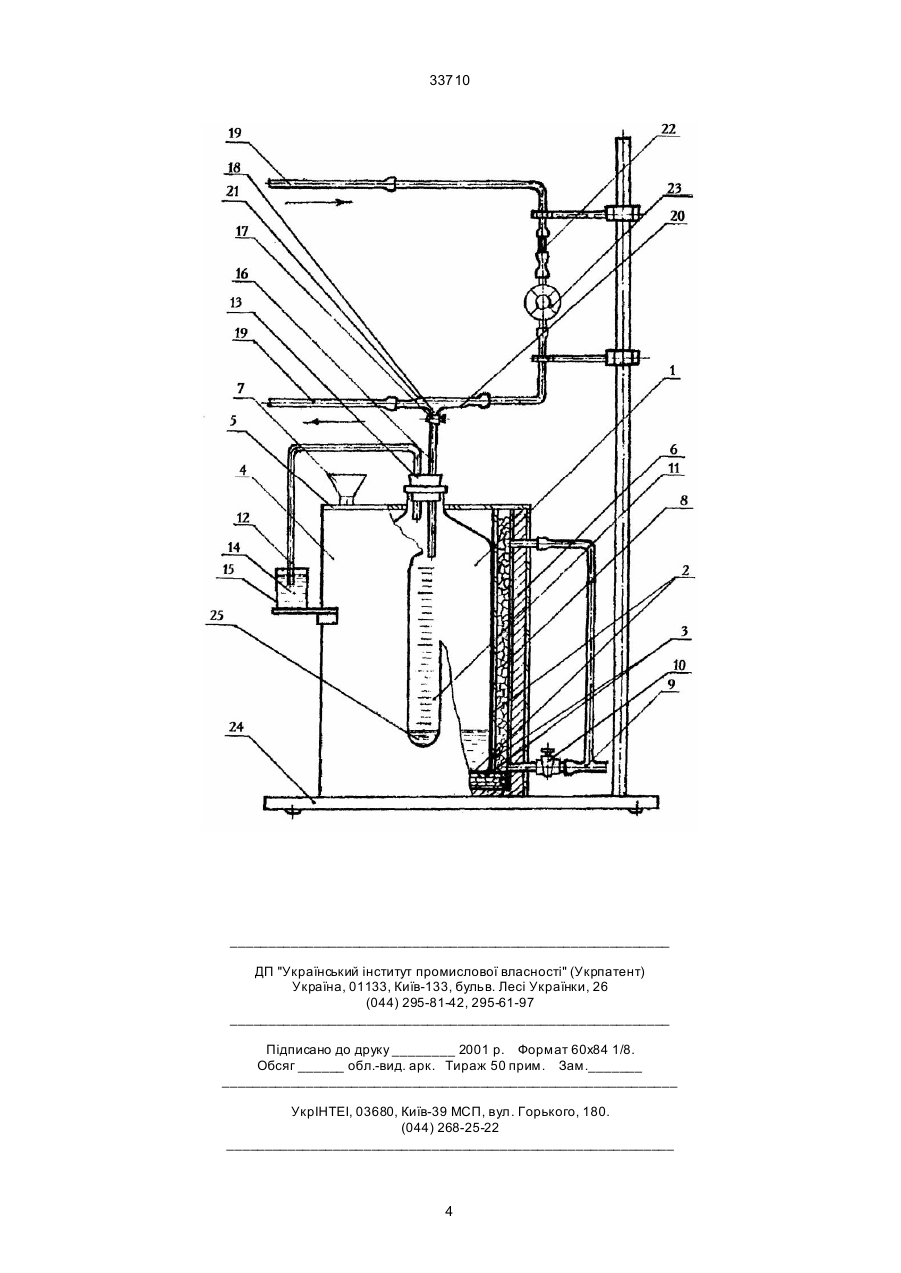

Пробовідбірник плинної рідини

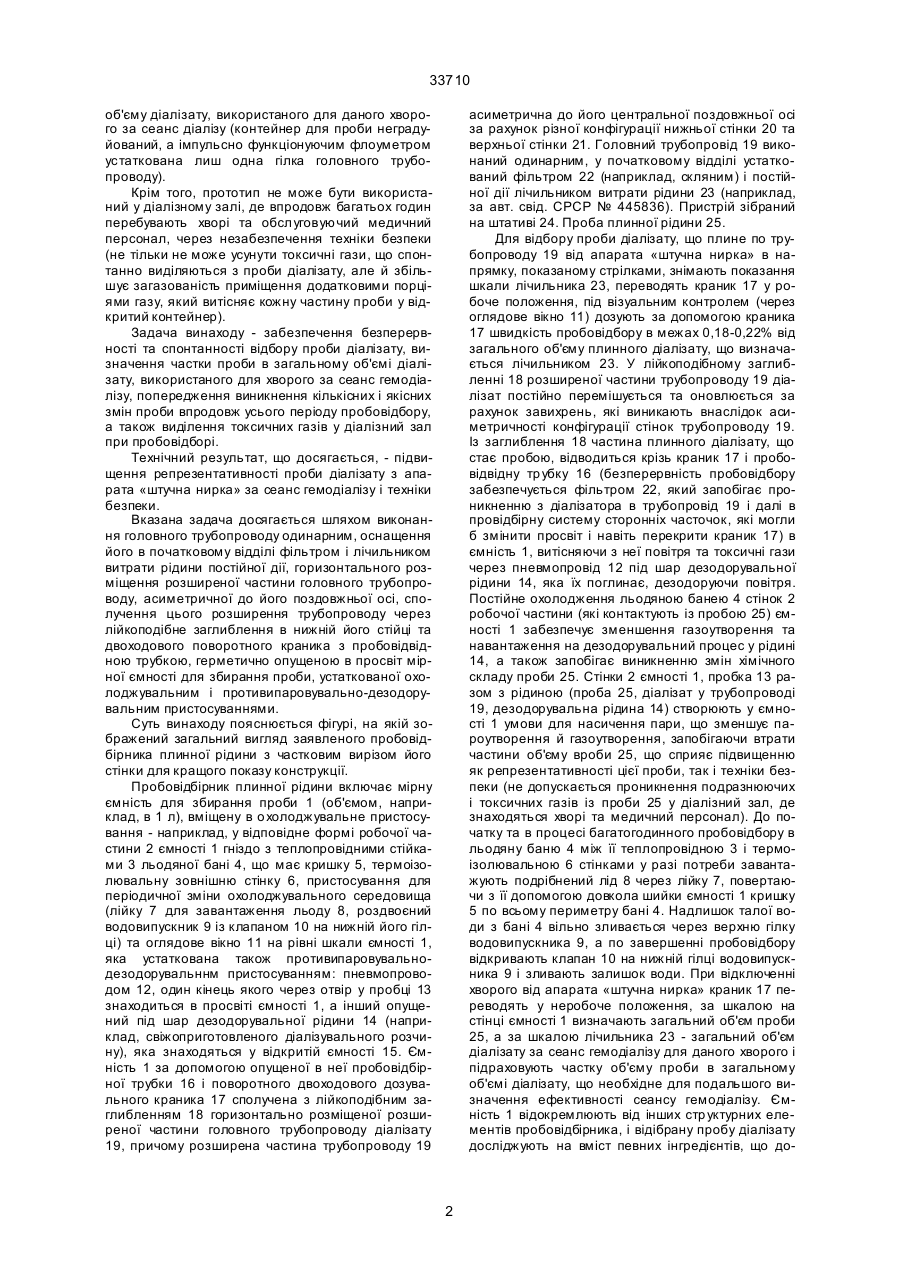

Пробовідбірник плинної рідини, що включає головний трубопровід, устаткований лічильником витрати рідини, сполучений з ємністю для збирання проби відвідною магістраллю з початком у місці розширення трубопроводу і наявністю клапана, 33710 об'єму діалізату, використаного для даного хворого за сеанс діалізу (контейнер для проби неградуйований, а імпульсно функціонуючим флоуметром устаткована лиш одна гілка головного трубопроводу). Крім того, прототип не може бути використаний у діалізному залі, де впродовж багатьох годин перебувають хворі та обслуговуючий медичний персонал, через незабезпечення техніки безпеки (не тільки не може усунути токсичні гази, що спонтанно виділяються з проби діалізату, але й збільшує загазованість приміщення додатковими порціями газу, який витісняє кожну частину проби у відкритий контейнер). Задача винаходу - забезпечення безперервності та спонтанності відбору проби діалізату, визначення частки проби в загальному об'ємі діалізату, використаного для хворого за сеанс гемодіалізу, попередження виникнення кількісних і якісних змін проби впродовж усього періоду пробовідбору, а також виділення токсичних газів у діалізний зал при пробовідборі. Технічний результат, що досягається, - підвищення репрезентативності проби діалізату з апарата «штучна нирка» за сеанс гемодіалізу і техніки безпеки. Вказана задача досягається шляхом виконання головного трубопроводу одинарним, оснащення його в початковому відділі фільтром і лічильником витрати рідини постійної дії, горизонтального розміщення розширеної частини головного трубопроводу, асиметричної до його поздовжньої осі, сполучення цього розширення трубопроводу через лійкоподібне заглиблення в нижній його стійці та двоходового поворотного краника з пробовідвідною трубкою, герметично опущеною в просвіт мірної ємності для збирання проби, устаткованої охолоджувальним і противипаровувально-дезодорувальним пристосуваннями. Суть винаходу пояснюється фігурі, на якій зображений загальний вигляд заявленого пробовідбірника плинної рідини з частковим вирізом його стінки для кращого показу конструкції. Пробовідбірник плинної рідини включає мірну ємність для збирання проби 1 (об'ємом, наприклад, в 1 л), вміщену в о холоджувальне пристосування - наприклад, у відповідне формі робочої частини 2 ємності 1 гніздо з теплопровідними стійками 3 льодяної бані 4, що має кришку 5, термоізолювальну зовнішню стінку 6, пристосування для періодичної зміни охолоджувального середовища (лійку 7 для завантаження льоду 8, роздвоєний водовипускник 9 із клапаном 10 на нижній його гілці) та оглядове вікно 11 на рівні шкали ємності 1, яка устаткована також противипаровувальнодезодорувальннм пристосуванням: пневмопроводом 12, один кінець якого через отвір у пробці 13 знаходиться в просвіті ємності 1, а інший опущений під шар дезодорувальної рідини 14 (наприклад, свіжоприготовленого діалізувального розчину), яка знаходяться у відкритій ємності 15. Ємність 1 за допомогою опущеної в неї пробовідбірної трубки 16 і поворотного двоходового дозувального краника 17 сполучена з лійкоподібним заглибленням 18 горизонтально розміщеної розширеної частини головного трубопроводу діалізату 19, причому розширена частина трубопроводу 19 асиметрична до його центральної поздовжньої осі за рахунок різної конфігурації нижньої стінки 20 та верхньої стінки 21. Головний трубопровід 19 виконаний одинарним, у початковому відділі устаткований фільтром 22 (наприклад, скляним) і постійної дії лічильником витрати рідини 23 (наприклад, за авт. свід. СРСР № 445836). Пристрій зібраний на штативі 24. Проба плинної рідини 25. Для відбору проби діалізату, що плине по трубопроводу 19 від апарата «штучна нирка» в напрямку, показаному стрілками, знімають показання шкали лічильника 23, переводять краник 17 у робоче положення, під візуальним контролем (через оглядове вікно 11) дозують за допомогою краника 17 швидкість пробовідбору в межах 0,18-0,22% від загального об'єму плинного діалізату, що визначається лічильником 23. У лійкоподібному заглибленні 18 розширеної частини трубопроводу 19 діалізат постійно перемішується та оновлюється за рахунок завихрень, які виникають внаслідок асиметричності конфігурації стінок трубопроводу 19. Із заглиблення 18 частина плинного діалізату, що стає пробою, відводиться крізь краник 17 і пробовідвідну тр убку 16 (безперервність пробовідбору забезпечується фільтром 22, який запобігає проникненню з діалізатора в трубопровід 19 і далі в провідбірну систему сторонніх часточок, які могли б змінити просвіт і навіть перекрити краник 17) в ємність 1, витісняючи з неї повітря та токсичні гази через пневмопровід 12 під шар дезодорувальної рідини 14, яка їх поглинає, дезодоруючи повітря. Постійне охолодження льодяною банею 4 стінок 2 робочої частини (які контактують із пробою 25) ємності 1 забезпечує зменшення газоутворення та навантаження на дезодорувальний процес у рідині 14, а також запобігає виникненню змін хімічного складу проби 25. Стінки 2 ємності 1, пробка 13 разом з рідиною (проба 25, діалізат у трубопроводі 19, дезодорувальна рідина 14) створюють у ємності 1 умови для насичення пари, що зменшує пароутворення й газоутворення, запобігаючи втрати частини об'єму вроби 25, що сприяє підвищенню як репрезентативності цієї проби, так і техніки безпеки (не допускається проникнення подразнюючих і токсичних газів із проби 25 у діалізний зал, де знаходяться хворі та медичний персонал). До початку та в процесі багатогодинного пробовідбору в льодяну баню 4 між її теплопровідною 3 і термоізолювальною 6 стінками у разі потреби завантажують подрібнений лід 8 через лійку 7, повертаючи з її допомогою довкола шийки ємності 1 кришку 5 по всьому периметру бані 4. Надлишок талої води з бані 4 вільно зливається через верхню гілку водовипускника 9, а по завершенні пробовідбору відкривають клапан 10 на нижній гілці водовипускника 9 і зливають залишок води. При відключенні хворого від апарата «штучна нирка» краник 17 переводять у неробоче положення, за шкалою на стінці ємності 1 визначають загальний об'єм проби 25, а за шкалою лічильника 23 - загальний об'єм діалізату за сеанс гемодіалізу для даного хворого і підраховують частку об'єму проби в загальному об'ємі діалізату, що необхідне для подальшого визначення ефективності сеансу гемодіалізу. Ємність 1 відокремлюють від інших стр уктурних елементів пробовідбірника, і відібрану пробу діалізату досліджують на вміст певних інгредієнтів, що до 2 33710 зволяє кількісно судити як про очищення крові хворого від токсичних речовин (особливо азотовмісних, надлишку електролітів тощо), так і про втрату організмом хворого корисних складників крові (незамінних амінокислот, вітамінів, мікроелементів тощо), які перейшли в діалізат. Порівняно з прототипом [3], проба плинної рідини, відібрана за допомогою заявленого пристрою, більш репрезентативна за рахунок безперервності та дозованості пробовідбору під візуальним контролем, збереження її об'єму та хімічного складу впродовж усього багатогодинного періоду пробовідбору (що дорівнює тривалості сеансу гемодіалізу) в умовах високої температури (38°С) діалізату - за рахунок консервування проби холодом і запобігання її зайвого випаровування. Проба зручна для транспортування та дослідження (об'єм до 1 л), її хімічний склад відповідає такому в загальному об'ємі діалізату (сотні літрів за сеанс ге модіалізу), з якої досі неможливо було відбирати представницьку середню пробу. Крім того, використання заявленого пробовідбірника підвищує те хніку безпеки, оскільки не супроводжується (на відміну від прототипу) виділенням у діалізний зал токсичних газів, що негативно впливало б на хворих і обслуговуючий медичний персонал. Джерела інформації 1. Cheung А. К. Hemodialysis and Hemofiltration // Primer on kidney diseases / Second edition /Ed. A Greenberg/, New York: Academic press, 1998, р. 408-415. 2. Пиріг Д.А. Таран О.І. Хронічна ниркова недостатність // Нефрологія / За ред. Л.А. Пирога. Київ: Здоров'я, 1995. - С. 245-268. 3. Пробовідбірник плинної рідини: Патент США № 3638489, кл. 73-422, 1972. 3 33710 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
