Пристрій кодування телевізійних сигналів

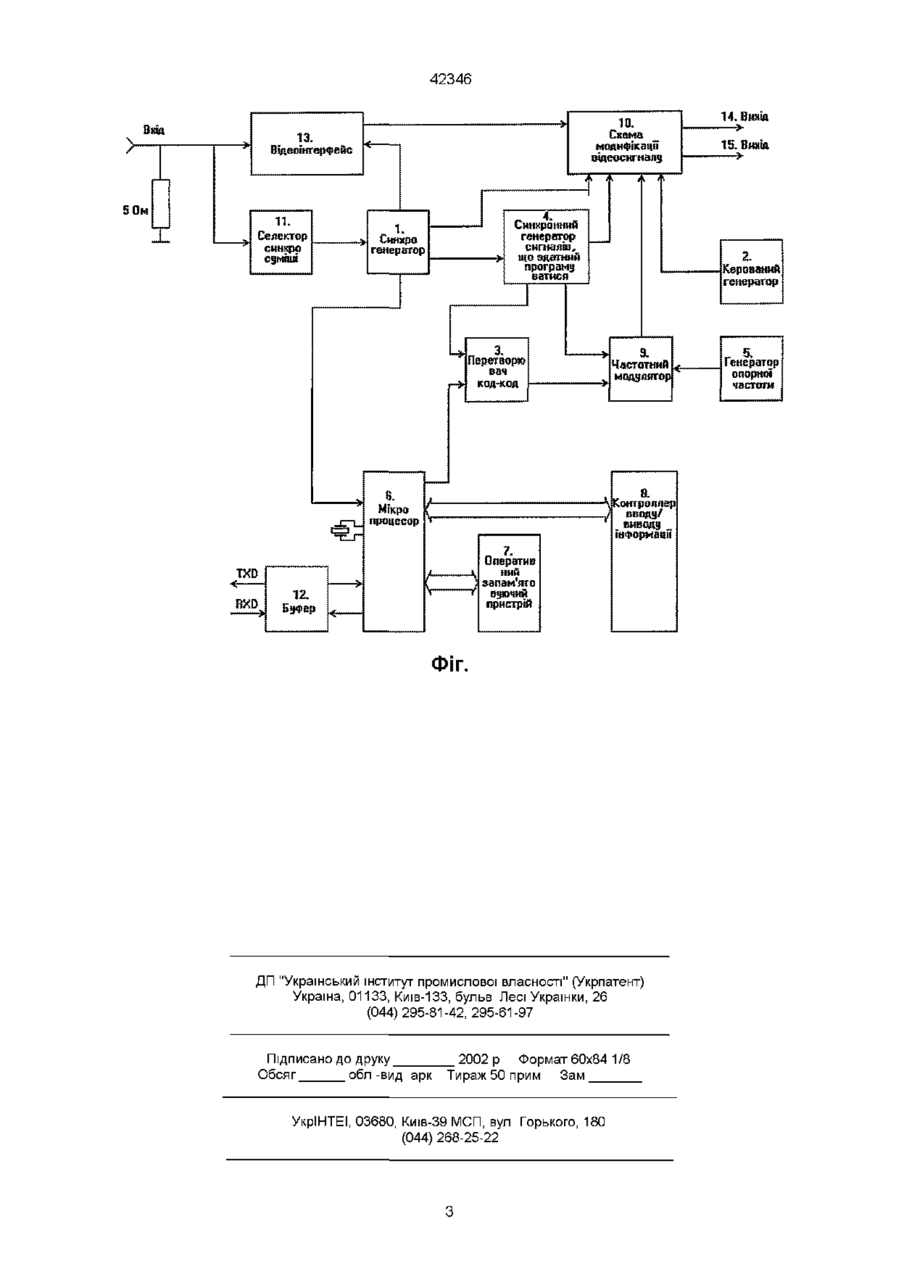

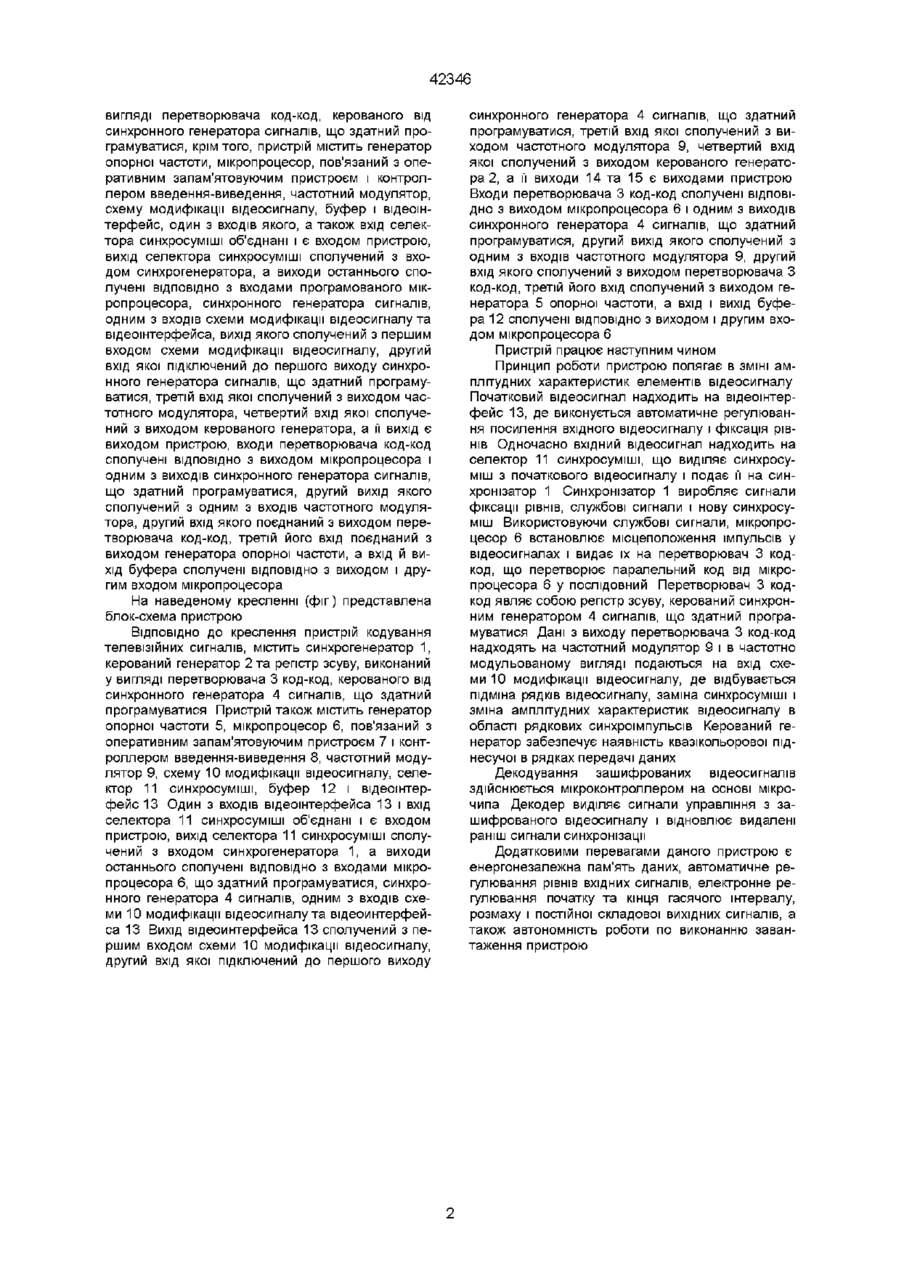

Пристрій кодування телевізійних сигналів, що містить генератор сигналів, регістр зсуву і синхрогенератор, який відрізняється тим, що регістр зсуву виконаний у вигляді перетворювача код-код, керованого від синхронного генератора сигналів, що здатний програмуватися, крім того, пристрій містить генератор опорної частоти, мікропроцесор, пов'язаний з оперативним запам'ятовуючим пристроєм і контроллером введення-виведення, частотний модулятор, схему модифікації відеосигналу, буфер і відеоінтерфейс, один з входів якого, а також вхід селектора синхросуміші об'єднані і є входом пристрою, вихід селектора синхросуміші сполучений з входом синхрогенератора, а виходи останнього сполучені ВІДПОВІДНО З входами мікропроцесора, що здатний програмуватися, синхронного генератора сигналів, одним з входів схеми модифікації відеосигналу та відеоінтерфейса, вихід якого сполучений з першим входом схеми модифікації відеосигналу, другий вхід якої підключений до першого виходу синхронного генератора сигналів, що здатний програмуватися, третій вхід якої сполучений з виходом частотного модулятора, а и вихід є виходом пристрою, входи перетворювача код-код сполучені ВІДПОВІДНО з виходом мікропроцесора і одним з виходів синхронного генератора сигналів, що здатний програмуватися, другий вихід якого сполучений з одним з входів частотного модулятора, другий вхід якого з'єднаний з виходом перетворювача код-код, третій його вхід з'єднаний з виходом генератора опорної частоти, а Винахід відноситься до телевізійної техніки і може використовуватися для маскованої передачі телевізійних сигналів як у мовному, так і в абонентському телебаченні Відомий спосіб маскування телевізійного сигналу, згідно з яким передають кадри сигналу зображення з пригніченими рядковими синхроімпульсами і кадрові інтервали, заповнені синхроімпульсами, при пригнічених у відеосигналі, що передається, синхроімпульсах несуча звуку модульована синхроімпульсами по амплітуді Відновлення нормального відеосигналу здійснюється декодером, керованим від блоку оплати жетонами (Пат США № 4554581, кл H04N7/16, 1985) Недоліками даного технічного рішення є неповнота маскування сигналів зображення, що передаються, необхідність розвиненої структури оплати абонентом перегляду телепередачі і неможливість контролю перегляду телепередачі без оплати, що знижує ефективність використання даного технічного рішення Відомий також пристрій кодування телевізійних сигналів, що містить послідовно сполучені перемикач полярності сигналу зображення, перший вхід якого є входом пристрою, дискретизатор, другий вхід якого сполучений з першим виходом синхрогенератора, інвертор і фільтр нижніх частот, вихід якого є виходом пристрою, кодовий генератор рядків, включений між другим виходом синхрогенератора і другим входом перемикача полярності сигналу зображення, кодовий генератор відліку, вихід якого сполучений з другим входом інвертора, рекурентний регістр зсуву, включений між третім виходом синхрогенератора і входом зазначеного кодового генератора відліку (А с СРСР № 1797167, кл H04N7/16, 1993) Дане технічне рішення також забезпечує недостатню ступінь маскування сигналів зображення, що передаються В основу винаходу поставлена задача в пристрої кодування телевізійних сигналів шляхом введення нових схемних елементів і зміни зв'язків МІЖ ними підвищити ступінь маскування сигналів зображення, що передаються Зазначена задача вирішується тим, що в пристрої кодування телевізійних сигналів, що містить генератор сигналів, регістр зсуву і синхрогенератор, згідно з винаходом, регістр зсуву виконаний у вхід і вихід буфера сполучені ВІДПОВІДНО З ВИХОДОМ І другим входом мікропроцесора (О со 42346 вигляді перетворювача код-код, керованого від синхронного генератора сигналів, що здатний програмуватися, крім того, пристрій містить генератор опорної частоти, мікропроцесор, пов'язаний з оперативним запам'ятовуючим пристроєм і контроллером введення-виведення, частотний модулятор, схему модифікації відеосигналу, буфер і відеоінтерфейс, один з входів якого, а також вхід селектора синхросуміші об'єднані і є входом пристрою, вихід селектора синхросуміші сполучений з входом синхрогенератора, а виходи останнього сполучені ВІДПОВІДНО з входами програмованого мікропроцесора, синхронного генератора сигналів, одним з входів схеми модифікації відеосигналу та відеоінтерфейса, вихід якого сполучений з першим входом схеми модифікації відеосигналу, другий вхід якої підключений до першого виходу синхронного генератора сигналів, що здатний програмуватися, третій вхід якої сполучений з виходом частотного модулятора, четвертий вхід якої сполучений з виходом керованого генератора, а її вихід є виходом пристрою, входи перетворювача код-код сполучені ВІДПОВІДНО з виходом мікропроцесора і одним з виходів синхронного генератора сигналів, що здатний програмуватися, другий вихід якого сполучений з одним з входів частотного модулятора, другий вхід якого поєднаний з виходом перетворювача код-код, третій його вхід поєднаний з виходом генератора опорної частоти, а вхід й вихід буфера сполучені ВІДПОВІДНО З ВИХОДОМ І дру гим входом мікропроцесора На наведеному кресленні (фіг) представлена блок-схема пристрою ВІДПОВІДНО ДО креслення пристрій кодування телевізійних сигналів, містить синхрогенератор 1, керований генератор 2 та регістр зсуву, виконаний у вигляді перетворювача 3 код-код, керованого від синхронного генератора 4 сигналів, що здатний програмуватися Пристрій також містить генератор опорної частоти 5, мікропроцесор 6, пов'язаний з оперативним запам'ятовуючим пристроєм 7 і контроллером введення-виведення 8, частотний модулятор 9, схему 10 модифікації відеосигналу, селектор 11 синхросуміші, буфер 12 і відеоінтерфейс 13 Один з входів відеоінтерфейса 13 і вхід селектора 11 синхросуміші об'єднані і є входом пристрою, вихід селектора 11 синхросуміші сполучений з входом синхрогенератора 1, а виходи останнього сполучені ВІДПОВІДНО З входами мікропроцесора 6, що здатний програмуватися, синхронного генератора 4 сигналів, одним з входів схеми 10 модифікації відеосигналу та відеоинтерфеиса 13 Вихід відеоинтерфеиса 13 сполучений з першим входом схеми 10 модифікації відеосигналу, другий вхід якої підключений до першого виходу синхронного генератора 4 сигналів, що здатний програмуватися, третій вхід якої сполучений з виходом частотного модулятора 9, четвертий вхід якої сполучений з виходом керованого генератора 2, а її виходи 14 та 15 є виходами пристрою Входи перетворювача 3 код-код сполучені ВІДПОВІДНО з виходом мікропроцесора 6 і одним з виходів синхронного генератора 4 сигналів, що здатний програмуватися, другий вихід якого сполучений з одним з входів частотного модулятора 9, другий вхід якого сполучений з виходом перетворювача З код-код, третій його вхід сполучений з виходом генератора 5 опорної частоти, а вхід і вихід буфера 12 сполучені ВІДПОВІДНО з виходом і другим входом мікропроцесора 6 Пристрій працює наступним чином Принцип роботи пристрою полягає в ЗМІНІ амплітудних характеристик елементів відеосигналу Початковий відеосигнал надходить на відеоінтерфейс 13, де виконується автоматичне регулювання посилення вхідного відеосигналу і фіксація рівнів Одночасно вхідний відеосигнал надходить на селектор 11 синхросуміші, що виділяє синхросуміш з початкового відеосигналу і подає її на синхронізатор 1 Синхронізатор 1 виробляє сигнали фіксації рівнів, службові сигнали і нову синхросуміш Використовуючи службові сигнали, мікропроцесор 6 встановлює місцеположення імпульсів у відеосигналах і видає їх на перетворювач 3 кодкод, що перетворює паралельний код від мікропроцесора 6 у послідовний Перетворювач 3 кодкод являє собою регістр зсуву, керований синхронним генератором 4 сигналів, що здатний програмуватися Дані з виходу перетворювача 3 код-код надходять на частотний модулятор 9 і в частотно модульованому вигляді подаються на вхід схеми 10 модифікації відеосигналу, де відбувається підміна рядків відеосигналу, заміна синхросуміші і зміна амплітудних характеристик відеосигналу в області рядкових синхроімпульсів Керований генератор забезпечує наявність квазікольорової піднесучої в рядках передачі даних Декодування зашифрованих відеосигнал їв здійснюється мікроконтроллером на основі мікрочипа Декодер виділяє сигнали управління з зашифрованого відеосигналу і відновлює видалені раніш сигнали синхронізації Додатковими перевагами даного пристрою є енергонезалежна пам'ять даних, автоматичне регулювання рівнів вхідних сигналів, електронне регулювання початку та кінця гасячого інтервалу, розмаху і постійної складової вихідних сигналів, а також автономність роботи по виконанню завантаження пристрою 42346 Ввід І 5 0м 10. Схема модифікації відеосигналз 13. Відеоінтерфейс 11. Селектор синкрр суміші 4. Синхронний генератор сигналів, що здатний програми ватиея Синкро генератор Перетворю вач код-код •ХГТ— 8. Мїкро процесор 9. Частотний модулятор 7. 0перетин ний запам'ято віючий пристрій ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг с)бл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вулі Горького, 180 (044) 268-25-22 15. Вища у 2. Керований генератор Контроллер ввоад/ виводу Інформації ти— 14. Вихід Генератор опорної частоти
