Пристрій для змішування рідини з газом

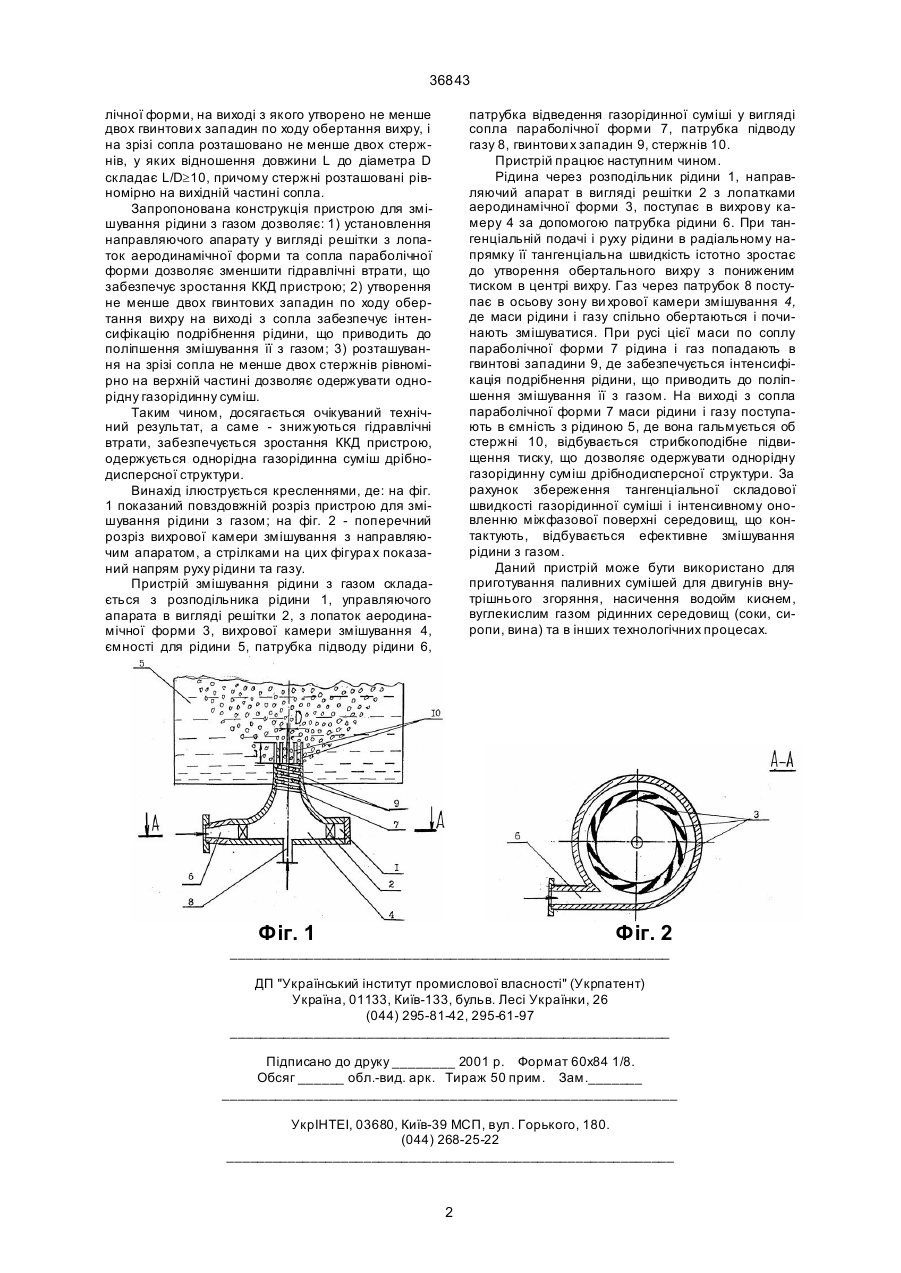

Пристрій для змішування рідини з газом, що містить патрубки підводу рідини та газу, ви хрову камеру змішування з тангенціальне розташованими на її периферії каналами швидкісної подачі 36843 лічної форми, на виході з якого утворено не менше двох гвинтови х западин по ходу обертання вихру, і на зрізі сопла розташовано не менше двох стержнів, у яких відношення довжини L до діаметра D складає L/D³10, причому стержні розташовані рівномірно на вихідній частині сопла. Запропонована конструкція пристрою для змішування рідини з газом дозволяє: 1) установлення направляючого апарату у вигляді решітки з лопаток аеродинамічної форми та сопла параболічної форми дозволяє зменшити гідравлічні втрати, що забезпечує зростання ККД пристрою; 2) утворення не менше двох гвинтових западин по ходу обертання вихру на виході з сопла забезпечує інтенсифікацію подрібнення рідини, що приводить до поліпшення змішування її з газом; 3) розташування на зрізі сопла не менше двох стержнів рівномірно на верхній частині дозволяє одержувати однорідну газорідинну суміш. Таким чином, досягається очікуваний технічний результат, а саме - знижуються гідравлічні втрати, забезпечується зростання ККД пристрою, одержується однорідна газорідинна суміш дрібнодисперсної структури. Винахід ілюструється кресленнями, де: на фіг. 1 показаний повздовжній розріз пристрою для змішування рідини з газом; на фіг. 2 - поперечний розріз вихрової камери змішування з направляючим апаратом, а стрілками на цих фігура х показаний напрям руху рідини та газу. Пристрій змішування рідини з газом складається з розподільника рідини 1, управляючого апарата в вигляді решітки 2, з лопаток аеродинамічної форми 3, вихрової камери змішування 4, ємності для рідини 5, патрубка підводу рідини 6, патрубка відведення газорідинної суміші у вигляді сопла параболічної форми 7, патрубка підводу газу 8, гвинтови х западин 9, стержнів 10. Пристрій працює наступним чином. Рідина через розподільник рідини 1, направляючий апарат в вигляді решітки 2 з лопатками аеродинамічної форми 3, поступає в вихрову камеру 4 за допомогою патрубка рідини 6. При тангенціальній подачі і руху рідини в радіальному напрямку її тангенціальна швидкість істотно зростає до утворення обертального вихру з пониженим тиском в центрі вихру. Газ через патрубок 8 поступає в осьову зону ви хрової камери змішування 4, де маси рідини і газу спільно обертаються і починають змішуватися. При русі цієї маси по соплу параболічної форми 7 рідина і газ попадають в гвинтові западини 9, де забезпечується інтенсифікація подрібнення рідини, що приводить до поліпшення змішування її з газом. На виході з сопла параболічної форми 7 маси рідини і газу поступають в ємність з рідиною 5, де вона гальмується об стержні 10, відбувається стрибкоподібне підвищення тиску, що дозволяє одержувати однорідну газорідинну суміш дрібнодисперсної структури. За рахунок збереження тангенціальної складової швидкості газорідинної суміші і інтенсивному оновленню міжфазової поверхні середовищ, що контактують, відбувається ефективне змішування рідини з газом. Даний пристрій може бути використано для приготування паливних сумішей для двигунів внутрішнього згоряння, насичення водойм киснем, вуглекислим газом рідинних середовищ (соки, сиропи, вина) та в інших технологічних процесах. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
