Пристрій для виготовлення вісесиметричних металовиробів складної форми
Номер патенту: 42537
Опубліковано: 10.07.2009
Автори: Доброносов Юрій Костянтинович, Гущин Олександр Володимирович, Сатонін Олександр Володимирович
Формула / Реферат
Пристрій для виготовлення вісесиметричних металовиробів складної форми, який вміщує три профільовані робочі валки, що обертаються в одну сторону, оправку для здійснення процесу прокатки, який відрізняється тим, що в пристрої використовується стан поперечної прокатки з робочою кліттю, яка має два привідних валки, розташованих у горизонтальній площині, та один непривідний меншого діаметра, які мають набірні кільця з необхідним калібруванням.
Текст

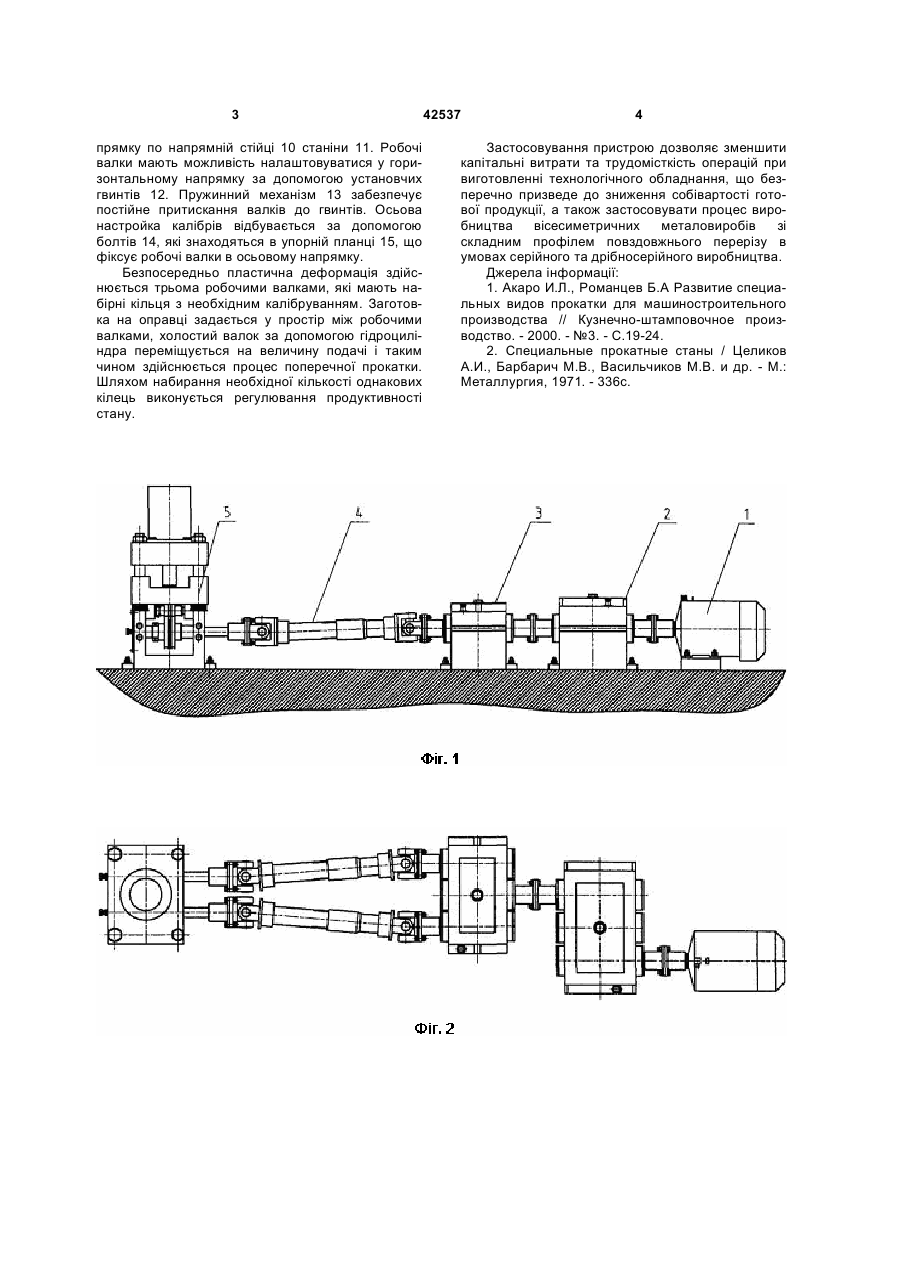

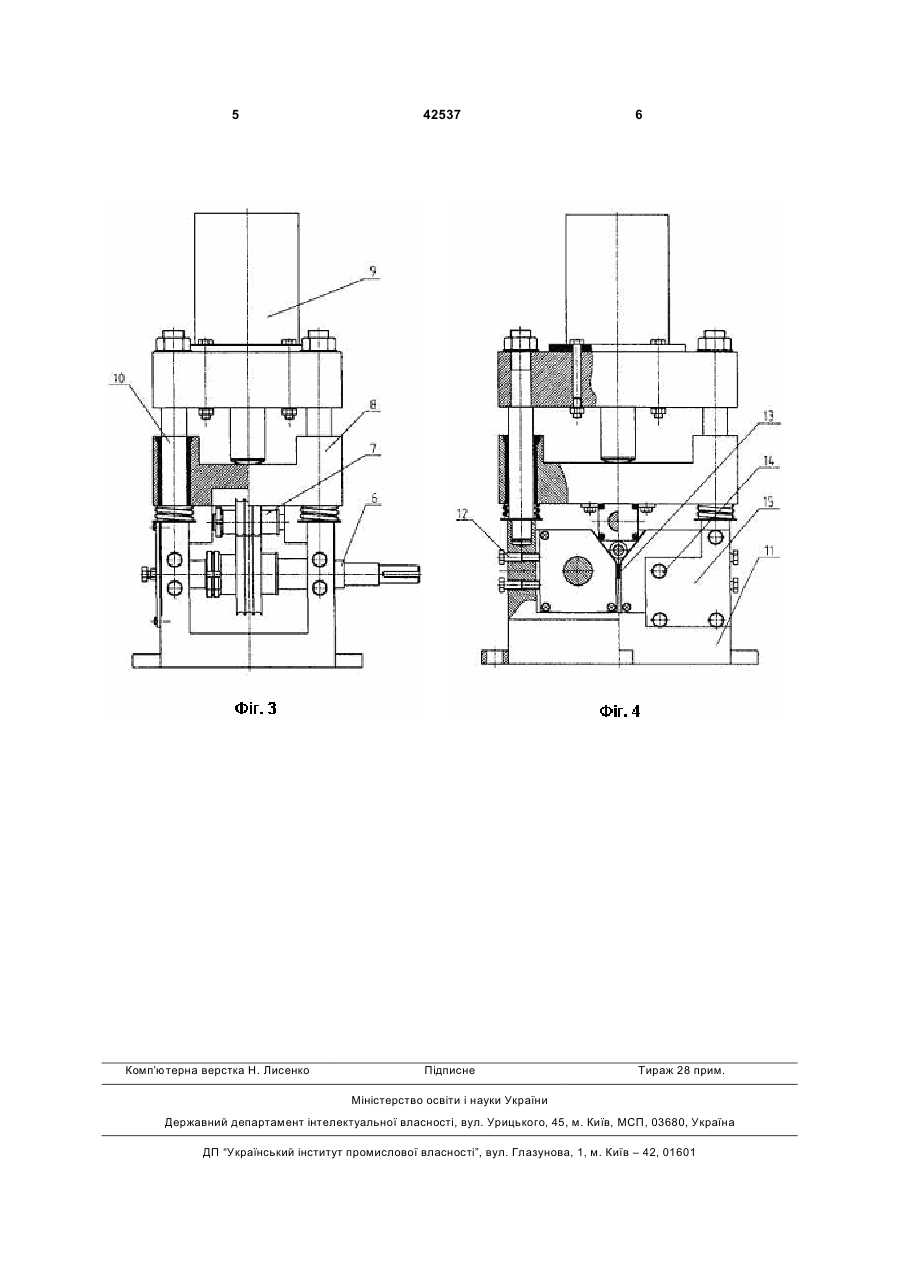

Пристрій для виготовлення вісесиметричних металовиробів складної форми, який вміщує три профільовані робочі валки, що обертаються в одну сторону, оправку для здійснення процесу прокатки, який відрізняється тим, що в пристрої використовується стан поперечної прокатки з робочою кліттю, яка має два привідних валки, розташованих у горизонтальній площині, та один непривідний меншого діаметра, які мають набірні кільця з необхідним калібруванням. (19) (21) u200901088 (22) 11.02.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) САТОНІН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ДОБРОНОСОВ ЮРІЙ КОСТЯНТИНОВИЧ, ГУЩИН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 прямку по напрямній стійці 10 станіни 11. Робочі валки мають можливість налаштовуватися у горизонтальному напрямку за допомогою установчих гвинтів 12. Пружинний механізм 13 забезпечує постійне притискання валків до гвинтів. Осьова настройка калібрів відбувається за допомогою болтів 14, які знаходяться в упорній планці 15, що фіксує робочі валки в осьовому напрямку. Безпосередньо пластична деформація здійснюється трьома робочими валками, які мають набірні кільця з необхідним калібруванням. Заготовка на оправці задається у простір між робочими валками, холостий валок за допомогою гідроциліндра переміщується на величину подачі і таким чином здійснюється процес поперечної прокатки. Шляхом набирання необхідної кількості однакових кілець виконується регулювання продуктивності стану. 42537 4 Застосовування пристрою дозволяє зменшити капітальні витрати та трудомісткість операцій при виготовленні технологічного обладнання, що безперечно призведе до зниження собівартості готової продукції, а також застосовувати процес виробництва вісесиметричних металовиробів зі складним профілем повздовжнього перерізу в умовах серійного та дрібносерійного виробництва. Джерела інформації: 1. Акаро И.Л., Романцев Б.А Развитие специальных видов прокатки для машиностроительного производства // Кузнечно-штамповочное производство. - 2000. - №3. - С.19-24. 2. Специальные прокатные станы / Целиков А.И., Барбарич М.В., Васильчиков М.В. и др. - М.: Металлургия, 1971. - 336с. 5 Комп’ютерна верстка Н. Лиcенко 42537 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for manufacturing axisymmetric metal articles of irregular shape
Автори англійськоюSatonin Oleksandr Volodymyrovych, Dobronosov Yurii Kostiantynovych, Huschyn Oleksandr Volodymyrovych
Назва патенту російськоюУстройство для изготовления осесимметричных металлоизделий сложной формы
Автори російськоюСатонин Александр Владимирович, Доброносов Юрий Константинович, Гущин Александр Владимирович
МПК / Мітки
МПК: B21B 13/00
Мітки: виготовлення, форми, металовиробів, пристрій, складної, вісесиметричних
