Гідроенергетичний пристрій “йг”

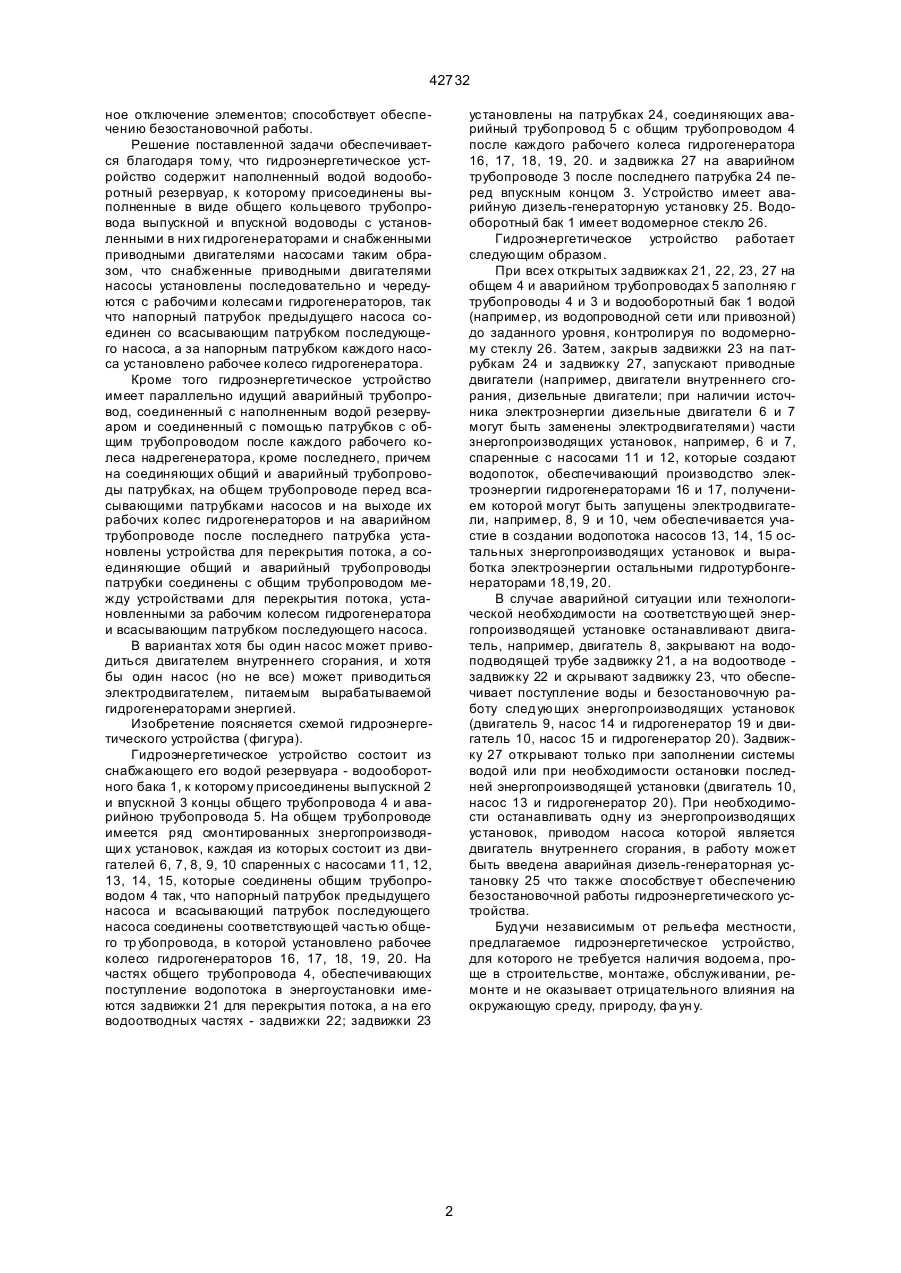

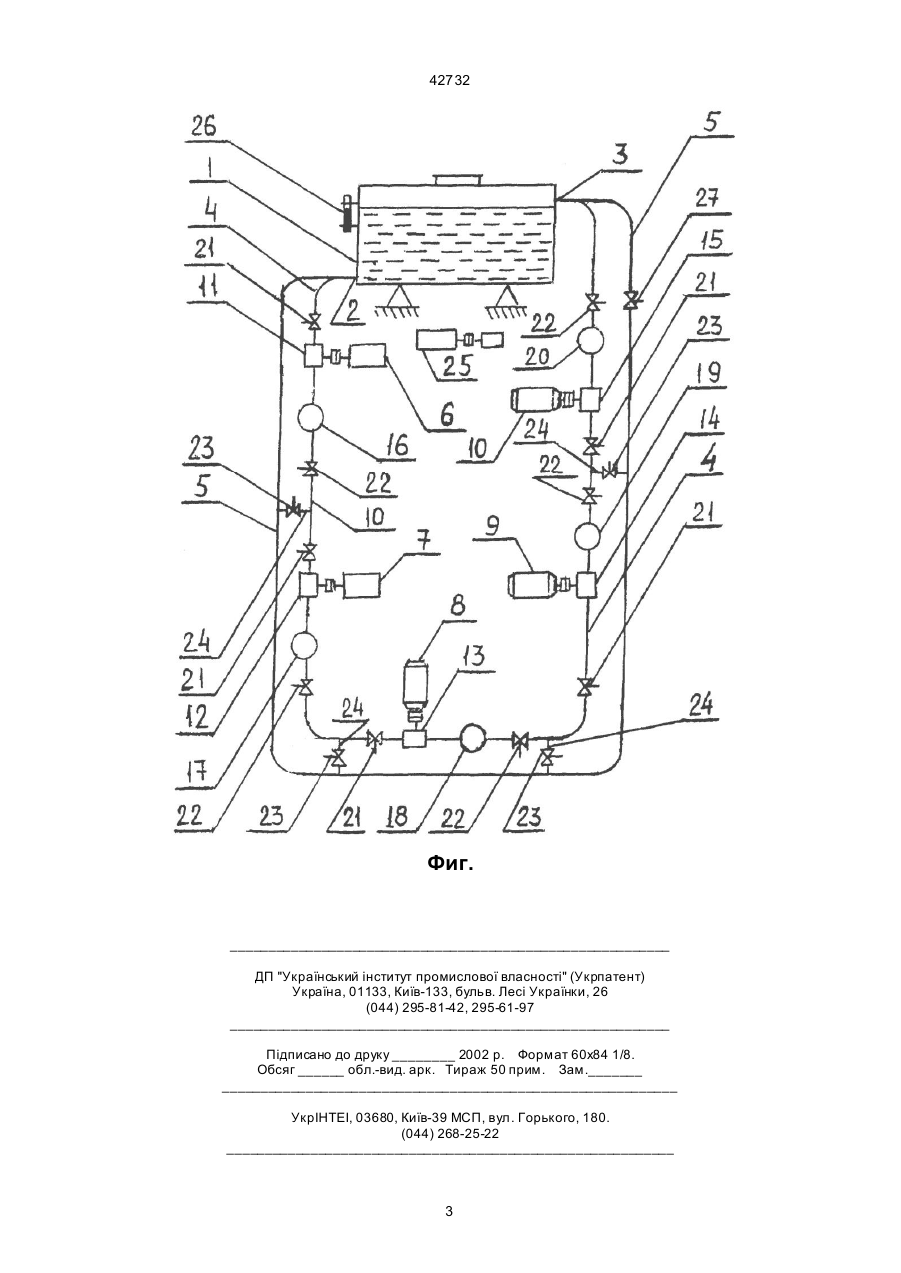

1. Гидроэнергетическое устройство, содержащее наполненный водой водооборотный резервуар, к которому присоединены выпускной и впускной водоводы с установленными в них гидрогенераторами и снабженными приводными двигателями насосами, отличающееся тем, что впускной и выпускной водоводы соединены и выполнены в виде общего кольцевого трубопровода, в котором снабженные приводными двигателями насосы установлены последовательно и чередуются с рабочими колесами гидрогенераторов, так что напорный патрубок предыдущего насоса соединен со всасывающим патрубком последующего насоса, а за напорным патрубком каждого насоса установлено рабочее колесо гидрогенератора. 2. Гидроэнергетическое устройство по п. 1, отличающееся тем, что оно имеет дополнительный аварийный трубопровод, соединенный с напол C2 (54) ГІДРОЕНЕРГЕТИЧНИЙ ПРИСТРІЙ " ЙГ" 42732 ное отключение элементов; способствует обеспечению безостановочной работы. Решение поставленной задачи обеспечивается благодаря тому, что гидроэнергетическое устройство содержит наполненный водой водооборотный резервуар, к которому присоединены выполненные в виде общего кольцевого трубопровода выпускной и впускной водоводы с установленными в них гидрогенераторами и снабженными приводными двигателями насосами таким образом, что снабженные приводными двигателями насосы установлены последовательно и чередуются с рабочими колесами гидрогенераторов, так что напорный патрубок предыдущего насоса соединен со всасывающим патрубком последующего насоса, а за напорным патрубком каждого насоса установлено рабочее колесо гидрогенератора. Кроме того гидроэнергетическое устройство имеет параллельно идущий аварийный трубопровод, соединенный с наполненным водой резервуаром и соединенный с помощью патрубков с общим трубопроводом после каждого рабочего колеса надрегенератора, кроме последнего, причем на соединяющих общий и аварийный трубопроводы патрубках, на общем трубопроводе перед всасывающими патрубками насосов и на выходе их рабочих колес гидрогенераторов и на аварийном трубопроводе после последнего патрубка установлены устройства для перекрытия потока, а соединяющие общий и аварийный трубопроводы патрубки соединены с общим трубопроводом между устройствами для перекрытия потока, установленными за рабочим колесом гидрогенератора и всасывающим патрубком последующего насоса. В вариантах хотя бы один насос может приводиться двигателем внутреннего сгорания, и хотя бы один насос (но не все) может приводиться электродвигателем, питаемым вырабатываемой гидрогенераторами энергией. Изобретение поясняется схемой гидроэнергетического устройства (фигура). Гидроэнергетическое устройство состоит из снабжающего его водой резервуара - водооборотного бака 1, к которому присоединены выпускной 2 и впускной 3 концы общего трубопровода 4 и аварийною трубопровода 5. На общем трубопроводе имеется ряд смонтированных знергопроизводящи х установок, каждая из которых состоит из двигателей 6, 7, 8, 9, 10 спаренных с насосами 11, 12, 13, 14, 15, которые соединены общим трубопроводом 4 так, что напорный патрубок предыдущего насоса и всасывающий патрубок последующего насоса соединены соответствующей частью общего тр убопровода, в которой установлено рабочее колесо гидрогенераторов 16, 17, 18, 19, 20. На частях общего трубопровода 4, обеспечивающих поступление водопотока в энергоустановки имеются задвижки 21 для перекрытия потока, а на его водоотводных частях - задвижки 22; задвижки 23 установлены на патрубках 24, соединяющих аварийный трубопровод 5 с общим трубопроводом 4 после каждого рабочего колеса гидрогенератора 16, 17, 18, 19, 20. и задвижка 27 на аварийном трубопроводе 3 после последнего патрубка 24 перед впускным концом 3. Устройство имеет аварийную дизель-генераторную установку 25. Водооборотный бак 1 имеет водомерное стекло 26. Гидроэнергетическое устройство работает следующим образом. При всех открытых задвижках 21, 22, 23, 27 на общем 4 и аварийном трубопроводах 5 заполняю г трубопроводы 4 и 3 и водооборотный бак 1 водой (например, из водопроводной сети или привозной) до заданного уровня, контролируя по водомерному стеклу 26. Затем, закрыв задвижки 23 на патрубкам 24 и задвижку 27, запускают приводные двигатели (например, двигатели внутреннего сгорания, дизельные двигатели; при наличии источника электроэнергии дизельные двигатели 6 и 7 могут быть заменены электродвигателями) части знергопроизводящих установок, например, 6 и 7, спаренные с насосами 11 и 12, которые создают водопоток, обеспечивающий производство электроэнергии гидрогенераторами 16 и 17, получением которой могут быть запущены электродвигатели, например, 8, 9 и 10, чем обеспечивается участие в создании водопотока насосов 13, 14, 15 остальных знергопроизводящих установок и выработка электроэнергии остальными гидротурбонгенераторами 18,19, 20. В случае аварийной ситуации или технологической необходимости на соответствующей энергопроизводящей установке останавливают двигатель, например, двигатель 8, закрывают на водоподводящей трубе задвижку 21, а на водоотводе задвижку 22 и скрывают задвижку 23, что обеспечивает поступление воды и безостановочную работу следующих энергопроизводящих установок (двигатель 9, насос 14 и гидрогенератор 19 и двигатель 10, насос 15 и гидрогенератор 20). Задвижку 27 открывают только при заполнении системы водой или при необходимости остановки последней энергопроизводящей установки (двигатель 10, насос 13 и гидрогенератор 20). При необходимости останавливать одну из энергопроизводящих установок, приводом насоса которой является двигатель внутреннего сгорания, в работу может быть введена аварийная дизель-генераторная установку 25 что также способствуе т обеспечению безостановочной работы гидроэнергетического устройства. Будучи независимым от рельефа местности, предлагаемое гидроэнергетическое устройство, для которого не требуется наличия водоема, проще в строительстве, монтаже, обслуживании, ремонте и не оказывает отрицательного влияния на окружающую среду, природу, фа ун у. 2 42732 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
