Магнітний двигун
Формула / Реферат
1. Магнітний двигун, що містить корпус, у якому розташований статор і скріплений на валу ротор з однойменними по полюсах округлими магнітами, який відрізняється тим, що ротор виконаний у вигляді набору касет з діелектричного матеріалу, у яких розміщені округлі магніти, які мають виступ з касети не більше 40 % від загальної довжини, причому касети мають радіальний зсув відносно одна одної, а статор також виконаний у вигляді набору касет з діелектричного матеріалу, в яких розміщені округлі магніти, які мають виступ з касети не більше 40 % від загальної довжини.
2. Магнітний двигун за п. 1, який відрізняється тим, що округлі магніти ротора мають центральний кут окружності 125°, а округлі магніти статора мають центральний кут окружності 150°.
Текст

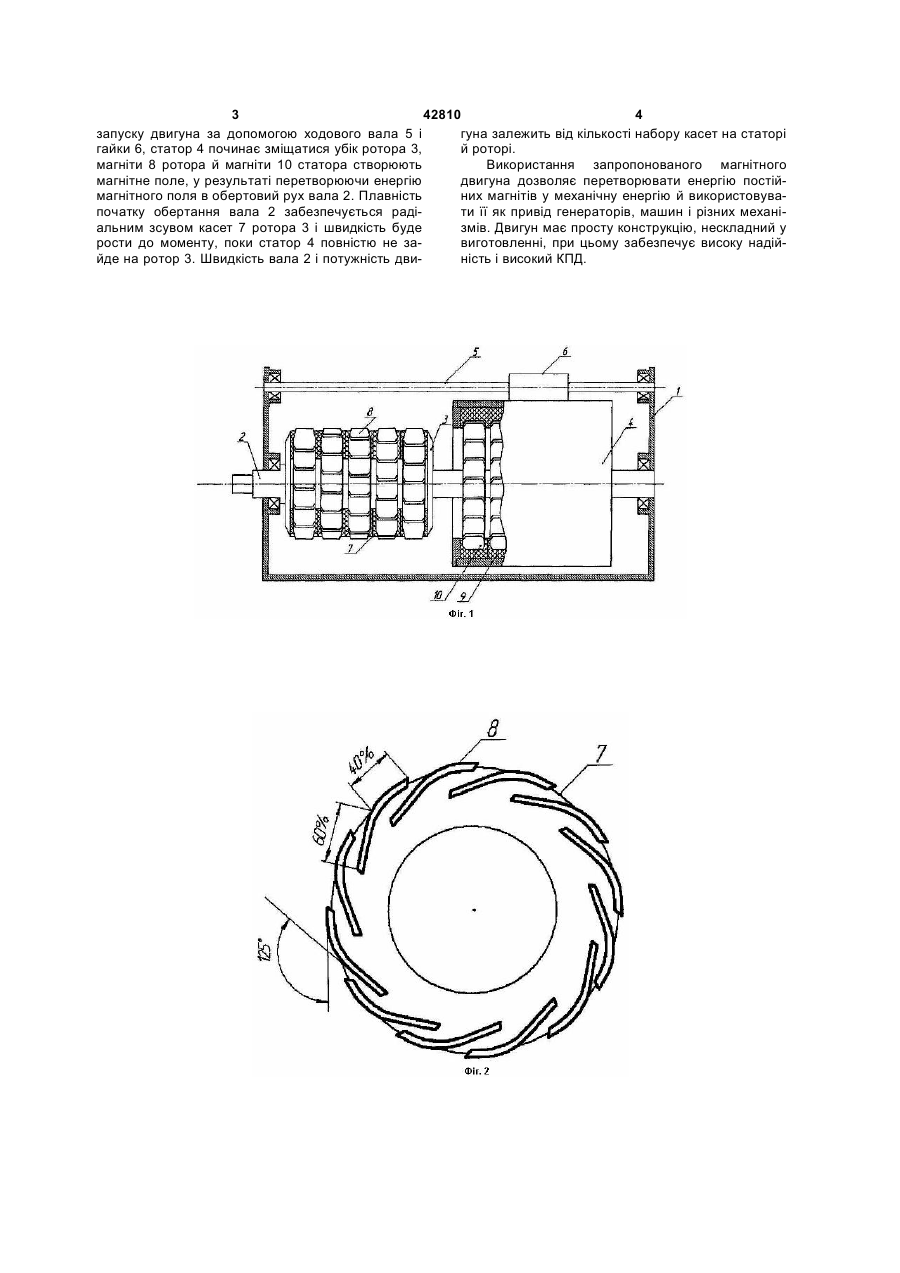

1. Магнітний двигун, що містить корпус, у якому розташований статор і скріплений на валу ротор з однойменними по полюсах округлими магнітами, який відрізняється тим, що ротор виконаний у вигляді набору касет з діелектричного матеріалу, у яких розміщені округлі магніти, які 3 42810 4 запуску двигуна за допомогою ходового вала 5 і гуна залежить від кількості набору касет на статорі гайки 6, статор 4 починає зміщатися убік ротора 3, й роторі. магніти 8 ротора й магніти 10 статора створюють Використання запропонованого магнітного магнітне поле, у результаті перетворюючи енергію двигуна дозволяє перетворювати енергію постіймагнітного поля в обертовий рух вала 2. Плавність них магнітів у механічну енергію й використовувапочатку обертання вала 2 забезпечується радіти її як привід генераторів, машин і різних механіальним зсувом касет 7 ротора 3 і швидкість буде змів. Двигун має просту конструкцію, нескладний у рости до моменту, поки статор 4 повністю не завиготовленні, при цьому забезпечує високу надіййде на ротор 3. Швидкість вала 2 і потужність двиність і високий КПД. 5 Комп’ютерна верстка В. Мацело 42810 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic engine
Автори англійськоюIllin Valerii Vasyliovych
Назва патенту російськоюМагнитный двигатель
Автори російськоюИльин Валерий Васильевич
МПК / Мітки
МПК: H02N 11/00
