Побутовий тепловий агрегат

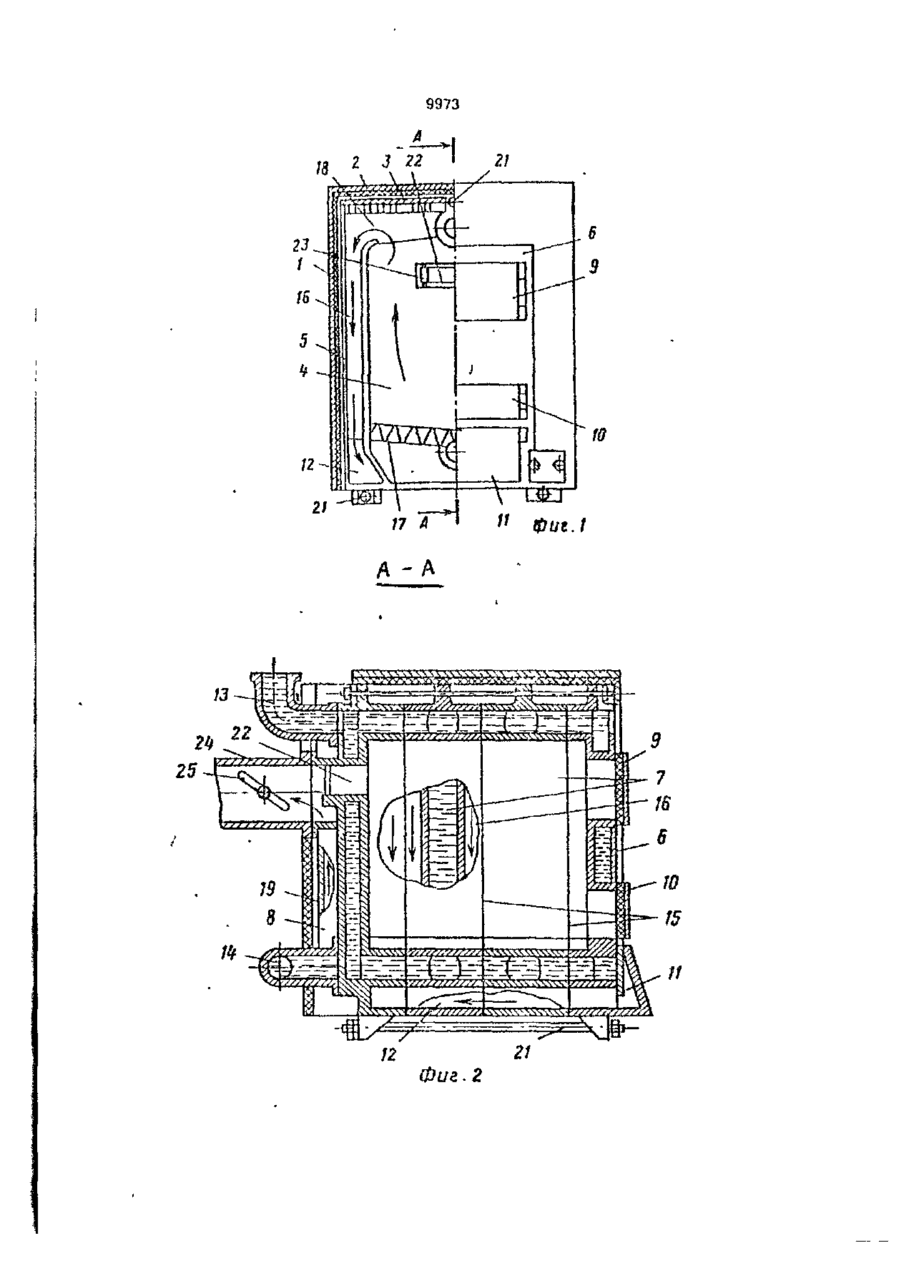

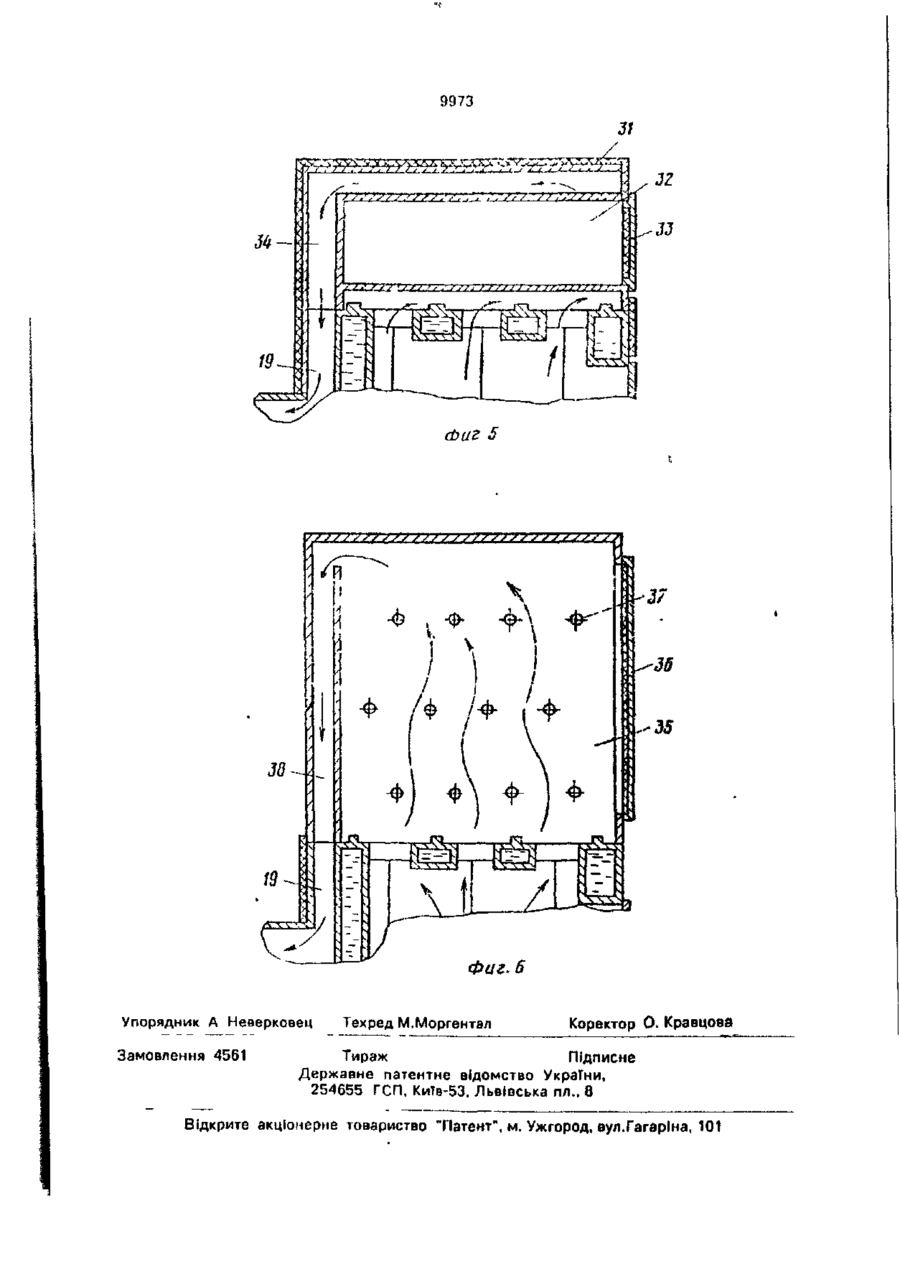

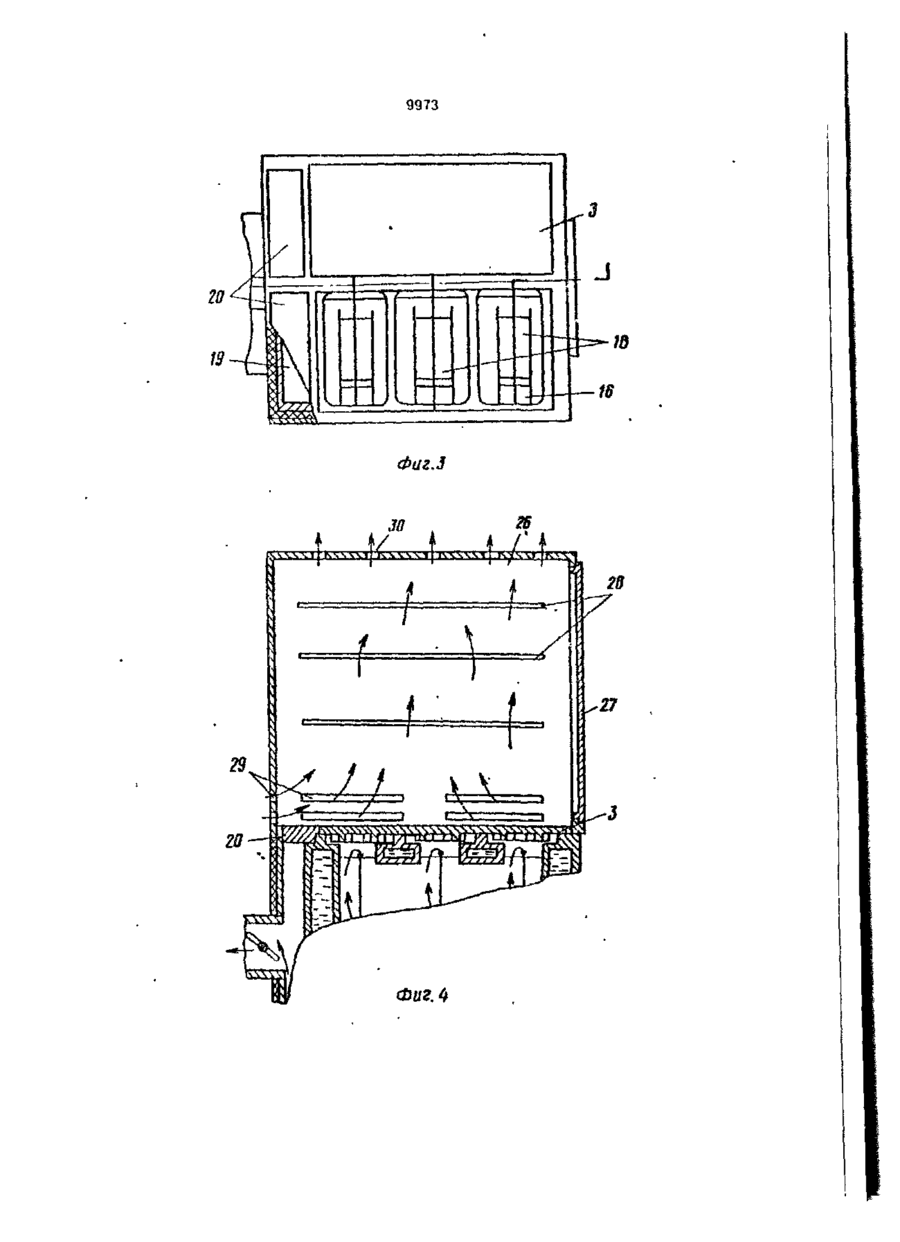

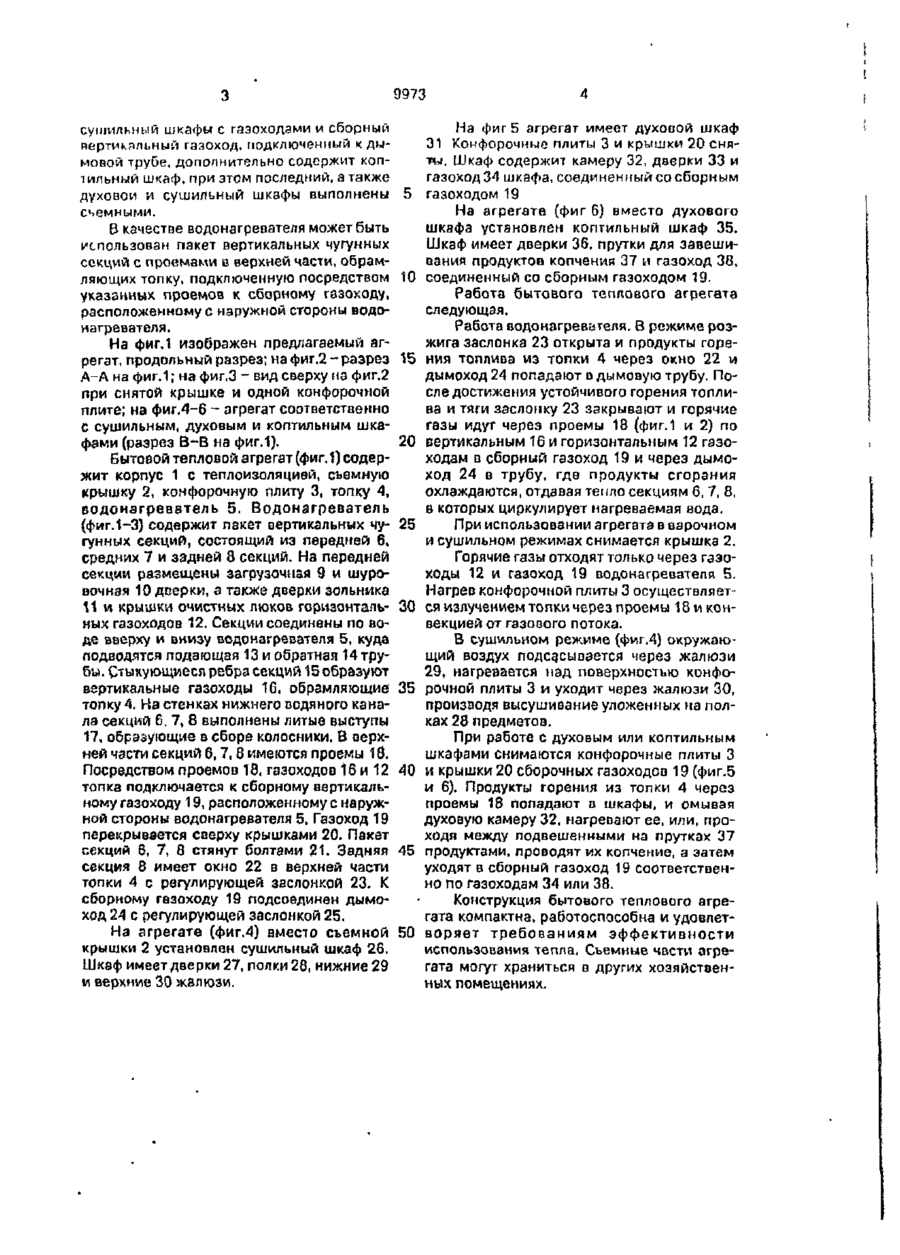

1, Бытовой тепловой агрегат, содержащий корпус со съемной крышкой, конфорочную плиту, топку, водонагреватель, духовой и сушильный шкафы с газоходами и сборный вертикальный газоход, подключенный к дымовой трубе, о т л и ч а ю щ и й с я тем, что он дополнительно содержит коптильный шкаф, при этом последний, атаюсе духовой и сушильный шкафы выполнены съемными. 2. Агрегат по п. 1 , о т л и ч а ю щ и й с я тем, что водонагреватель выполнен в виде пакета вертикальных чугунных секций с проемами в верхней части, обрамляющих топку, подключенную посредством указанных проемов к сборному газоходу, расположенному с наружной стороны водонагревателя. Изобретение относится к бытовой отопительной технике, и водогрейным секционным котлам, используемым в качестве генератора тепла в системах водяного отопления, а также для подогрева воды на бытовые нужды. Известен отопительно-варочный аппарат, например для твердого топлива, содержащий корпус, топочную камеру с колосниковой решеткой, загрузочную и шуровочную дверки, а также конфорочную плиту. В конструкции аппарата совмещены водогрейный котел и печь для приготовления пищи[1]. К недостаткам этого устройства можно отнести малый диапазон использования аппарата. Наиболее близкой к предлагаемому является отопительно-варочная печь, содер жащая корпус со съемной крышкой, конфорочную плиту, топку, водонагреватель. дохо" вой и сушильный шкафы с газоходам» и сборный вертикальный газоход, подключенный к дымовой ірубе. при этом по обе стороны от топки выполнены вертикальний газоходы, соединенные между собой и я верхней и нижней части печи горизонтальными газоходами [2]. Недостатками печи являются ограниченное количество ее эксплуатационных функций, большие габариты и сложность конструкции. Цель изобретения - расширений функциональных возможностей. Поставленная цель, достигается тем, что бытовой тепловой агрегат, содержащий корпус со съемной крышкой, конфорочную плиту, топку, водонагреватель, духовой и з сушильный шкафы с газоходами и сборный вертикальный газоход, подключенный к дымовой трубе, дополнительно содержит коптильный шкаф, при этом последний, а также духовой и сушильный шкафы выполнены схемными. В качестве водонагревателя может быть использован пакет вертикальных чугунных секций с проемами а верхней части, обрамляющих топку, подключенную посредством указанных проемов к сборному газокоду, расположенному с наружной стороны водонагревателя. На фиг.1 изображен предлагаемый агрегат, продольный разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.З - вид сверху на фиг.2 при снятой крышке и одной конфорочной плите; на фиг.4-6 - агрегат соответственно с сушильным, духовым и коптильным шкафами (разрез В-В на фиг.1). Бытовой тепловой агрегат (фиг.1) содержит корпус 1 с теплоизоляцией, съемную крышку 2, конфорочную плиту 3, топку 4, водонагреватель 5. Водонагреватель (фиг.1-3) содержит пакет вертикальных чугунных секций, состоящий из передней 6, средних 7 и задней 8 секций. На передней секции размещены загрузочная 9 и шуровочнзя 10 дверки, а также дверки зольника 11 и крышки очистных люков горизонтальных газоходов 12. Секции соединены по воде вверху и внизу водонагревателя 5, куда подводятся подающая 13 и обратная 14 трубы. Стыкующиеся ребра секций 15 образуют вертикальные газоходы 16. обрамляющие топку 4, На стенках нижнего водяного канала секций 6, 7, 8 выполнены литые выступы 17, образующие а сборе колосники. В верхней части секций 6,7,8 имеются проемы 18. Посредством проемов 18, газоходов 16 и 12 топка подключается к сборному вертикальному газоходу 19, расположенному с наружной стороны водонагревателя 5, Газоход 19 перекрывается сверху крышками 20. Пакет секций 6, 7, 8 стянут болтами 21. Задняя секция 8 имеет окно 22 в верхней части топки 4 с регулирующей заслонкой 23. К сборному газоходу 19 подсоединен дымоход 24 с регулирующей заслонкой 25. 9973 5 10 15 20 25 30 35 40 45 На агрегате (фиг.4) вместо съемной 50 крышки 2 установлен сушильный шкаф 26, Шкаф имеет дверки 27, полки 28, нижние 29 и верхние 30 жалюзи. На фиг 5 агрегат имеет духовой шкаф 31 Конфорочные плиты 3 и крышки 20 сняты, Шкаф содержит камеру 32, дверки 33 и газоход 34 шкафа, соединенный со сборным газоходом 19 На агрегате (фиг 6} вместо духового шкафа установлен коптильный шкаф 35. Шкаф имеет дверки 36, прутки для завешивания продуктов копчения 37 и газоход 38, соединенный со сборным газоходом 19. Работа бытового теплового агрегата следующая. Работа водонагревателя. В режиме розжига заслонка 23 открыта и продукты горения топлива из топки 4 через окно 22 м дымоход 24 попадают в дымовую трубу. После достижения устойчивого горения топлива и тяги заслонку 23 закрывают и горячие газы идут через проемы 18 {фиг.1 и 2) по вертикальным 16 и горизонтальным 12 газоходам в сборный газоход 19 и через дымоход 24 в трубу, где продукты сгорания охлаждаются, отдавая текло секциям б, 7, 8, в которых циркулирует нагреваемая вода. При использовании агрегата в варочном и сушильном режимах снимается крышка 2. Горячие газы отходят только через газоходы 12 и газоход 19 водонагревателя 5. Нагрев конфорочной плиты 3 осуществляется излучением топки через проемы 18 и конвекцией от газового потока. В сушильном режиме (фиг.4) окружающий воздух подсасывается через жалюзи 29, нагревается над поверхностью конфорочной плиты 3 и уходит через жалюзи 30, производя высушивание уложенных на полках 25 предметов. При работе с духовым или коптильным шкафами снимаются конфорочные плиты 3 и крышки 20 сборочных газоходов 19 (фиг.5 и 6). Продукты горения из топки 4 через проемы 18 попадают п шкафы, и омывая духовую камеру 32, нагревают ее, или, проходя между подвешенными на прутках 37 продуктами, проводят их копчение, а затем уходят в сборный газоход 19 соответственно по газоходам 34 или 38. Конструкция бытового теплового агрегата компактна, работоспособна и удовлетворяет требованиям эффективности использования тепла. Съемные части агрегата могут храниться в других хозяйственных помещениях. 9973 ZJ 17 A A -A 13 9973 19 18 Фиг. 3 ФагА 9973 Фаг. 6 Упорядник А Неверковец Замовлення 4561 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655 ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
