Спосіб приготування асфальтобетонної суміші

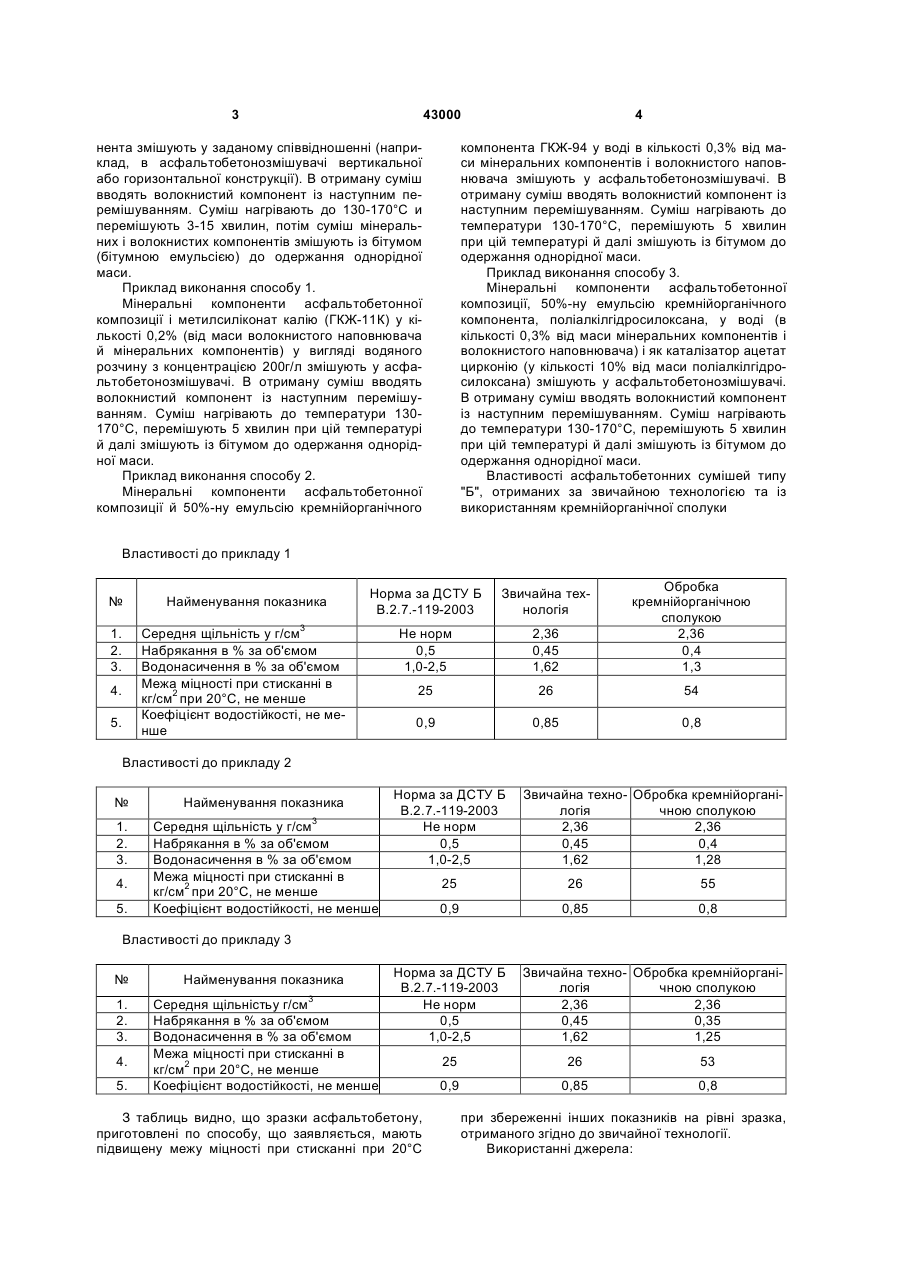

1. Спосіб приготування асфальтобетонної суміші шляхом змішання мінеральних і волокнистих компонентів з в'яжучим, наприклад бітумом, який відрізняється тим, що мінеральні компонен 3 43000 нента змішують у заданому співвідношенні (наприклад, в асфальтобетонозмішувачі вертикальної або горизонтальної конструкції). В отриману суміш вводять волокнистий компонент із наступним перемішуванням. Суміш нагрівають до 130-170°С и перемішують 3-15 хвилин, потім суміш мінеральних і волокнистих компонентів змішують із бітумом (бітумною емульсією) до одержання однорідної маси. Приклад виконання способу 1. Мінеральні компоненти асфальтобетонної композиції і метилсиліконат калію (ГКЖ-11К) у кількості 0,2% (від маси волокнистого наповнювача й мінеральних компонентів) у вигляді водяного розчину з концентрацією 200г/л змішують у асфальтобетонозмішувачі. В отриману суміш вводять волокнистий компонент із наступним перемішуванням. Суміш нагрівають до температури 130170°С, перемішують 5 хвилин при цій температурі й далі змішують із бітумом до одержання однорідної маси. Приклад виконання способу 2. Мінеральні компоненти асфальтобетонної композиції й 50%-ну емульсію кремнійорганічного 4 компонента ГКЖ-94 у воді в кількості 0,3% від маси мінеральних компонентів і волокнистого наповнювача змішують у асфальтобетонозмішувачі. В отриману суміш вводять волокнистий компонент із наступним перемішуванням. Суміш нагрівають до температури 130-170°С, перемішують 5 хвилин при цій температурі й далі змішують із бітумом до одержання однорідної маси. Приклад виконання способу 3. Мінеральні компоненти асфальтобетонної композиції, 50%-ну емульсію кремнійорганічного компонента, поліалкілгідросилоксана, у воді (в кількості 0,3% від маси мінеральних компонентів і волокнистого наповнювача) і як каталізатор ацетат цирконію (у кількості 10% від маси поліалкілгідросилоксана) змішують у асфальтобетонозмішувачі. В отриману суміш вводять волокнистий компонент із наступним перемішуванням. Суміш нагрівають до температури 130-170°С, перемішують 5 хвилин при цій температурі й далі змішують із бітумом до одержання однорідної маси. Властивості асфальтобетонних сумішей типу "Б", отриманих за звичайною технологією та із використанням кремнійорганічної сполуки Властивості до прикладу 1 № Найменування показника 1. 2. 3. Норма за ДСТУ Б В.2.7.-119-2003 Звичайна технологія Не норм 0,5 1,0-2,5 2,36 0,45 1,62 Обробка кремнійорганічною сполукою 2,36 0,4 1,3 25 26 54 0,9 0,85 0,8 Середня щільність у г/см3 Набрякання в % за об'ємом Водонасичення в % за об'ємом Межа міцності при стисканні в кг/см2 при 20°С, не менше Коефіцієнт водостійкості, не менше 4. 5. Властивості до прикладу 2 № Найменування показника 1. 2. 3. Середня щільність у г/см3 Набрякання в % за об'ємом Водонасичення в % за об'ємом Межа міцності при стисканні в кг/см2 при 20°С, не менше Коефіцієнт водостійкості, не менше 4. 5. Норма за ДСТУ Б В.2.7.-119-2003 Не норм 0,5 1,0-2,5 Звичайна техно- Обробка кремнійорганілогія чною сполукою 2,36 2,36 0,45 0,4 1,62 1,28 25 26 55 0,9 0,85 0,8 Властивості до прикладу 3 № Найменування показника 1. 2. 3. Середня щільністьу г/см3 Набрякання в % за об'ємом Водонасичення в % за об'ємом Межа міцності при стисканні в кг/см2 при 20°С, не менше Коефіцієнт водостійкості, не менше 4. 5. Норма за ДСТУ Б В.2.7.-119-2003 Не норм 0,5 1,0-2,5 З таблиць видно, що зразки асфальтобетону, приготовлені по способу, що заявляється, мають підвищену межу міцності при стисканні при 20°С Звичайна техно- Обробка кремнійорганілогія чною сполукою 2,36 2,36 0,45 0,35 1,62 1,25 25 26 53 0,9 0,85 0,8 при збереженні інших показників на рівні зразка, отриманого згідно до звичайної технології. Використанні джерела: 5 43000 1. Маргайлик Е. Композиционные дорожные вяжущие материалы // Строительство и недвижимость. №35, 1998//www.nestor.minsk.by/sn/1998/35/sn83518.htm. Комп’ютерна верстка Л. Купенко 6 2. Авторське свідоцтво СССР №1350146, 1987, МПК С 04 В 26/26 // А.В. Акулич, В.И. Соломатов, Я.Н. Ковалев. Бюл. изобр. №41. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
