Установка для виробництва модифікованої асфальтобетонної суміші

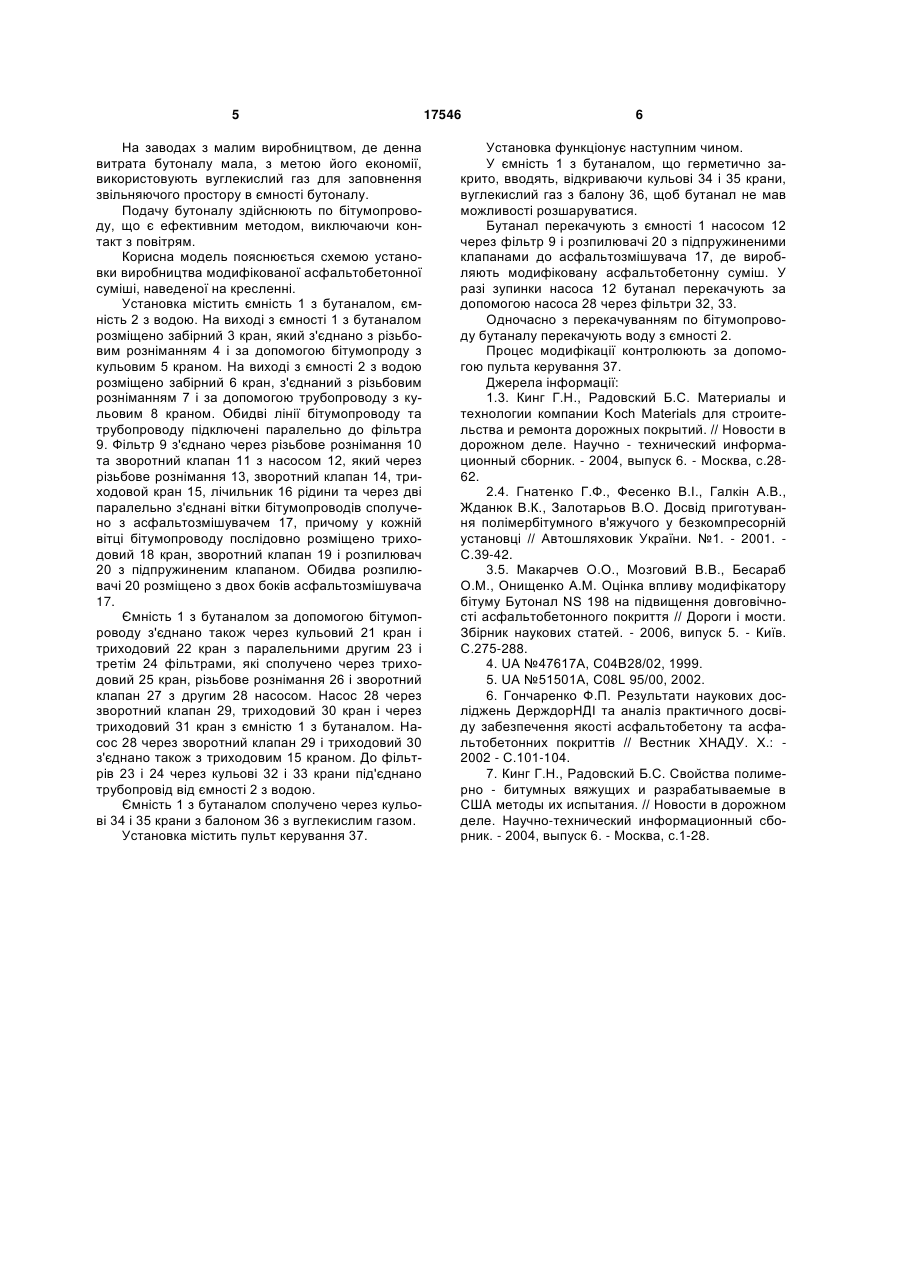

1. Установка для виробництва модифікованої асфальтобетонної суміші, що містить ємність з бутаналом, насос, фільтр, розпилювач, асфальтозмішувач, пульт керування, крани кульові, яка відрізняється тим, що додатково містить другий насос, два фільтри, другий розпилювач, причому кожний розпилювач виконаний з підпружиненим клапаном, лічильник рідини, крани триходові, зворотні клапани, різьбові рознімання, при цьому за допомогою бітумопроводу паралельні ємність з бутанолом та ємність з водою або трубопровід сполучені з першим фільтром, який з'єднаний з двома розпилювачами з підпружиненими клапа 3 Отриманні результати світового та вітчизняного досвіду застосування полімерів засвідчили: - полімери покращують здатність асфальтобетону сприймати напруження, викликані денними та сезонними змінами температури; - полімери в асфальтобетоні над блочною основою компенсують температурні та інші деформації і перешкоджають тим самим утворенню тріщин; - модифікація асфальтобетону полімерами підвищує його загальну довговічність протягом його життєвого циклу. Одними з найбільш ефективних і найпопулярніших, як засвідчив виробничий досвід в Україні і Європі, є полімери типу SBS [2, 3]. Із декількох різновидів полімерів такого типу досить вигідно відрізняється за своїми показниками латекси Бутонал (виробництва фірми BASF). Однак, в установках для приготуванні полімерасфальтобетонних сумішей переважно вже близько 30 останніх років використовують в Україні та Європі традиційний підхід, що полягає в приготуванні полімербітумного зв'язувального, яке потім додають у мінеральну суміш в асфальтозмішувачі [6]. Такий принцип приготування полімербітумного в'яжучого потребує додаткового обладнання і суттєво може знизити продуктивність асфальтобетонного заводу. Найближчою до установки, що заявляється, є установка для виробництва модифікованого асфальтобетону, яка містить послідовно з'єднані за допомогою бітумопроводу ємність з бутаналом, насос, дозатор, фільтр, розпилювач, асфальтозмішувач, а також включає крани кульові, пульт керування [7]. Зазначена установка модифікує асфальтобетонну суміш безпосередньо в асфальтозмішувачі. Проте модифікатор бутонал вводять в асфальтозмішувач з одного боку, що призводить до неоднорідності асфальтобетонної суміші при її об'єднанні з полімером. Крім того, в установці не передбачена циркуляція самого полімеру в ємності для зберігання, що може призводити до його розшарування і, як наслідок, зниження якості суміші. До того ж, часто відбувається забиття фільтрів, що, в свою чергу, призводить до зупинки виробничого процесу. У бітумопроводі в процесі роботи може залишатися бутанал, і в установці не передбачено пристроїв для його зворотного злиття, а також для промивання бітумопроводу водою. В установці відсутній лічильник води і використовується лише один фільтр. Промивка установки потребує її демонтажу та під'єднань. В основу корисної моделі поставлено задачу удосконалення установки виробництва модифікованої асфальтобетонної суміші для одержання асфальтобетону високої якості, що забезпечує його довговічність, створення такої установки, яка би не потребувала демонтажу для її промивання, забезпечувала би зворотне злиття бутаналу у разі його залишання у бітумопроводі та мала би циркуляційну систему фільтрації бутаналу. 17546 4 Поставлену задачу вирішують тим, що установка для виробництва модифікованої асфальтобетонної суміші, що містить ємність з бутаналом, насос, фільтр, розпилювач, асфальтозмішувач, пульт керування, крани кульові, згідно з корисною моделлю, додатково містить другий насос, два фільтри, другий розпилювач, причому кожний розпилювача виконано з підпружиненим клапаном, лічильник рідини, крани триходові, зворотні клапани, різьбові рознімання, при цьому за допомогою бітумопроводу паралельні ємність з бутанолом та ємність з водою або трубопровід сполучені з першим фільтром, який з'єднано з двома розпилювачами з підпружиненими клапанами з асфальтозмішувачем, а між насосом та розпилювачами є лічильник рідини, ємність з бутаналом за допомогою бітумопроводу з'єднано також з паралельними другим і третім фільтрами, які сполучено з другим насосом, з'єднаним з розпилювачами, а також з ємністю з бутаналом. У трубопроводі, що сполучає ємність з бутаналом і ємність з водою або трубопровід, розміщені запірні крани, різьбові рознімання та кульові крани. У бітумопроводі перед кожним розпилювачем розміщено триходовий кран та зворотний клапан. У бітумопроводі перед першим насосом та після першого насоса розміщено різьбове рознімання та зворотній клапан. Ємність з бутаналом з'єднано з балоном з вуглекислим газом. Можливість модифікації асфальтобетонної суміші безпосередньо в асфальтозмішувачі, при забезпеченні високих показників міцності, дозволяє не тільки суттєво знизити термін її приготування, але і заощадити енергоресурси. Крім того, збільшення міцності модифікованого асфальтобетону дає можливість отримати економічний ефект від застосування полімерного латексу бутонал за рахунок підвищення терміну служби або за рахунок зниження товщини асфальтобетонних шарів. Кількість введення модифікатору контролюють лічильником та розпилювачами з підпружиненими клапанами. Застосування двох розпилювачів з підпружиненими клапанами для подання бутаналу в асфальтозмішувач з двох боків сприяє створенню однорідної асфальтобетонної суміші при її об'єднанні з бутаналом. Встановлення другого насосу для подачі бутаналу в асфальтозмішувач сприяє безперервній роботі установки у разі зупинки першого насоса. Додаткова установка двох фільтрів сприяє однорідності бутоналу і безперервній роботі установки. Використання зворотних клапанів дозволяє зливати з бітумопроводу бутанал у тому випадку, коли він там залишився, а використання триходових кранів дозволяє промивати установку, причому промивка не передбачає ніяких демонтажів установки. Для швидкого монтажу установки і зручності її експлуатації застосовано різьбові рознімання. 5 На заводах з малим виробництвом, де денна витрата бутоналу мала, з метою його економії, використовують вуглекислий газ для заповнення звільняючого простору в ємності бутоналу. Подачу бутоналу здійснюють по бітумопроводу, що є ефективним методом, виключаючи контакт з повітрям. Корисна модель пояснюється схемою установки виробництва модифікованої асфальтобетонної суміші, наведеної на кресленні. Установка містить ємність 1 з бутаналом, ємність 2 з водою. На виході з ємності 1 з бутаналом розміщено забірний 3 кран, який з'єднано з різьбовим розніманням 4 і за допомогою бітумопроду з кульовим 5 краном. На виході з ємності 2 з водою розміщено забірний 6 кран, з'єднаний з різьбовим розніманням 7 і за допомогою трубопроводу з кульовим 8 краном. Обидві лінії бітумопроводу та трубопроводу підключені паралельно до фільтра 9. Фільтр 9 з'єднано через різьбове рознімання 10 та зворотний клапан 11 з насосом 12, який через різьбове рознімання 13, зворотний клапан 14, триходовой кран 15, лічильник 16 рідини та через дві паралельно з'єднані вітки бітумопроводів сполучено з асфальтозмішувачем 17, причому у кожній вітці бітумопроводу послідовно розміщено триходовий 18 кран, зворотний клапан 19 і розпилювач 20 з підпружиненим клапаном. Обидва розпилювачі 20 розміщено з двох боків асфальтозмішувача 17. Ємність 1 з бутаналом за допомогою бітумопроводу з'єднано також через кульовий 21 кран і триходовий 22 кран з паралельними другим 23 і третім 24 фільтрами, які сполучено через триходовий 25 кран, різьбове рознімання 26 і зворотний клапан 27 з другим 28 насосом. Насос 28 через зворотний клапан 29, триходовий 30 кран і через триходовий 31 кран з ємністю 1 з бутаналом. Насос 28 через зворотний клапан 29 і триходовий 30 з'єднано також з триходовим 15 краном. До фільтрів 23 і 24 через кульові 32 і 33 крани під'єднано трубопровід від ємності 2 з водою. Ємність 1 з бутаналом сполучено через кульові 34 і 35 крани з балоном 36 з вуглекислим газом. Установка містить пульт керування 37. 17546 6 Установка функціонує наступним чином. У ємність 1 з бутаналом, що герметично закрито, вводять, відкриваючи кульові 34 і 35 крани, вуглекислий газ з балону 36, щоб бутанал не мав можливості розшаруватися. Бутанал перекачують з ємності 1 насосом 12 через фільтр 9 і розпилювачі 20 з підпружиненими клапанами до асфальтозмішувача 17, де виробляють модифіковану асфальтобетонну суміш. У разі зупинки насоса 12 бутанал перекачують за допомогою насоса 28 через фільтри 32, 33. Одночасно з перекачуванням по бітумопроводу бутаналу перекачують воду з ємності 2. Процес модифікації контролюють за допомогою пульта керування 37. Джерела інформації: 1.3. Кинг Г.Н., Радовский Б.С. Материалы и технологии компании Koch Materials для строительства и ремонта дорожных покрытий. // Новости в дорожном деле. Научно - технический информационный сборник. - 2004, выпуск 6. - Москва, с.2862. 2.4. Гнатенко Г.Ф., Фесенко B.I., Галкін А.В., Жданюк В.К., Залотарьов В.О. Досвід приготування полімербітумного в'яжучого у безкомпресорній установці // Автошляховик України. №1. - 2001. С.39-42. 3.5. Макарчев О.О., Мозговий В.В., Бесараб О.М., Онищенко A.M. Оцінка впливу модифікатору бітуму Бутонал NS 198 на підвищення довговічності асфальтобетонного покриття // Дороги і мости. Збірник наукових статей. - 2006, випуск 5. - Київ. С.275-288. 4. UA №47617А, С04В28/02, 1999. 5. UA №51501A, C08L 95/00, 2002. 6. Гончаренко Ф.П. Результати наукових досліджень ДерждорНДІ та аналіз практичного досвіду забезпечення якості асфальтобетону та асфальтобетонних покриттів // Вестник ХНАДУ. X.: 2002 - С.101-104. 7. Кинг Г.Н., Радовский Б.С. Свойства полимерно - битумных вяжущих и разрабатываемые в США методы их испытания. // Новости в дорожном деле. Научно-технический информационный сборник. - 2004, выпуск 6. - Москва, с.1-28. 7 Комп’ютерна верстка А. Рябко 17546 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
