Планетарний механізм приводу ножа

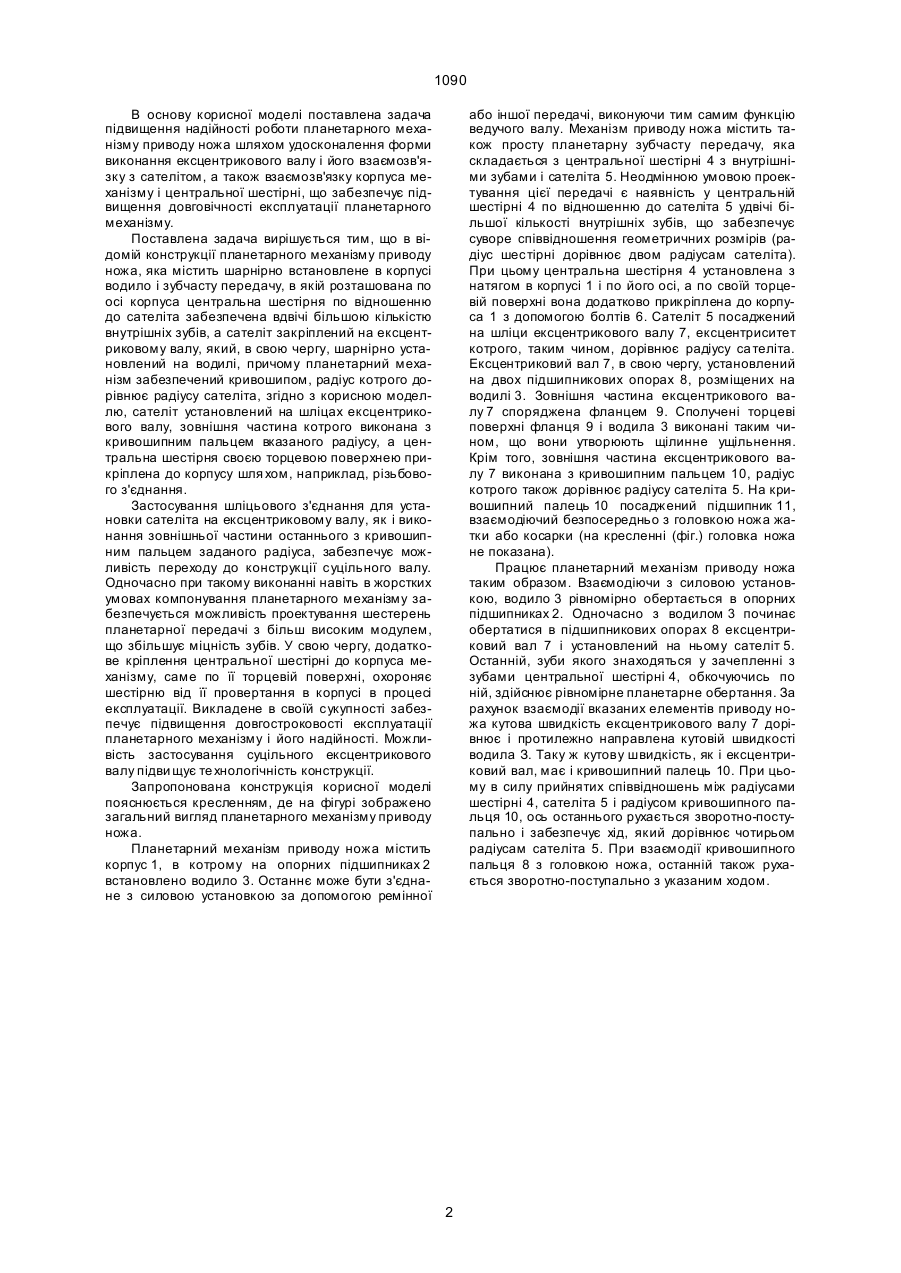

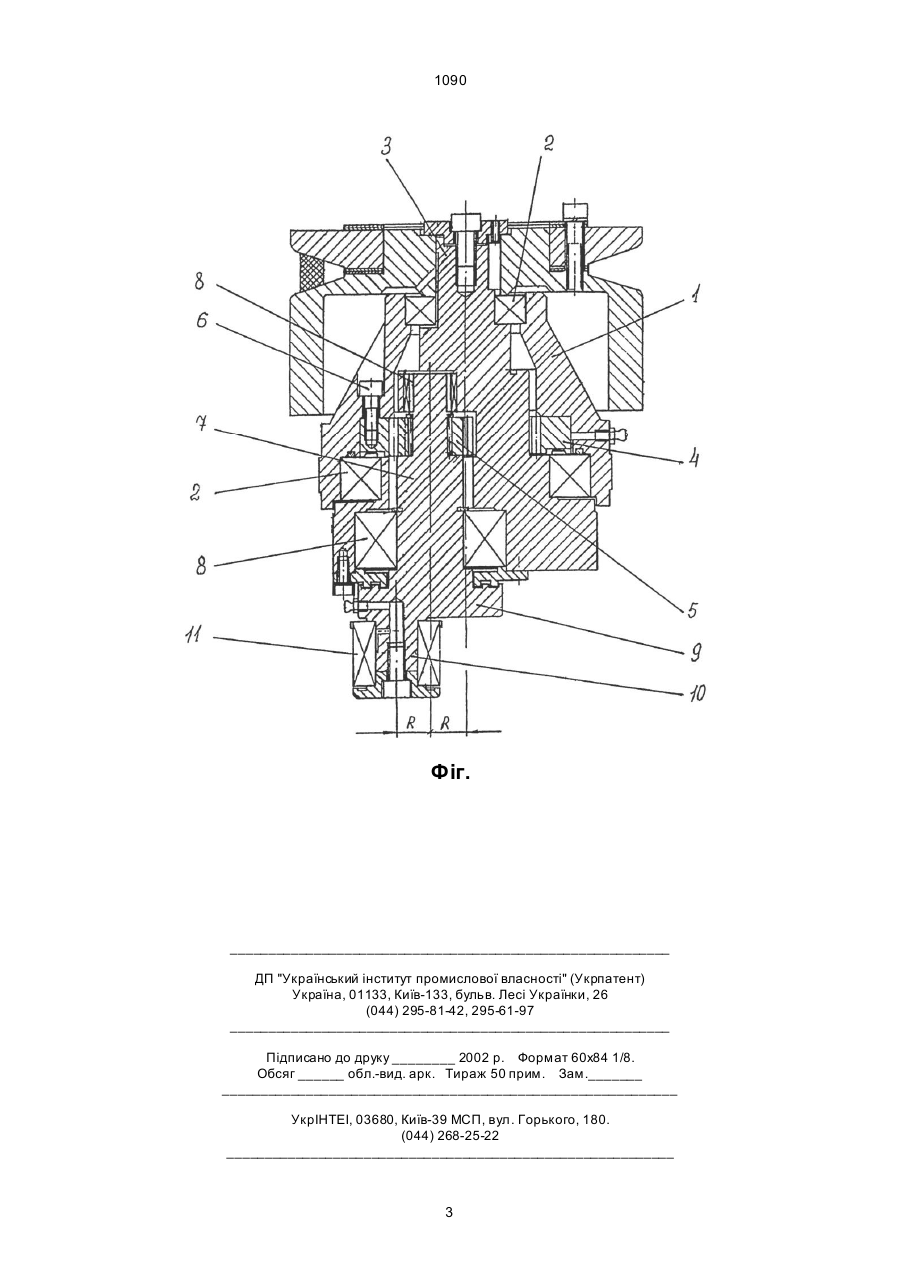

Планетарний механізм приводу ножа, що містить шарнірно встановлене в корпусі водило і зубчасту передачу, в якій розташована по осі корпу 1090 В основу корисної моделі поставлена задача підвищення надійності роботи планетарного механізму приводу ножа шляхом удосконалення форми виконання ексцентрикового валу і його взаємозв'язку з сателітом, а також взаємозв'язку корпуса механізму і центральної шестірні, що забезпечує підвищення довговічності експлуатації планетарного механізму. Поставлена задача вирішується тим, що в відомій конструкції планетарного механізму приводу ножа, яка містить шарнірно встановлене в корпусі водило і зубчасту передачу, в якій розташована по осі корпуса центральна шестірня по відношенню до сателіта забезпечена вдвічі більшою кількістю внутрішніх зубів, а сателіт закріплений на ексцентриковому валу, який, в свою чергу, шарнірно установлений на водилі, причому планетарний механізм забезпечений кривошипом, радіус котрого дорівнює радіусу сателіта, згідно з корисною моделлю, сателіт установлений на шліцах ексцентрикового валу, зовнішня частина котрого виконана з кривошипним пальцем вказаного радіусу, а центральна шестірня своєю торцевою поверхнею прикріплена до корпусу шля хом, наприклад, різьбового з'єднання. Застосування шліцьового з'єднання для установки сателіта на ексцентриковому валу, як і виконання зовнішньої частини останнього з кривошипним пальцем заданого радіуса, забезпечує можливість переходу до конструкції суцільного валу. Одночасно при такому виконанні навіть в жорстких умовах компонування планетарного механізму забезпечується можливість проектування шестерень планетарної передачі з більш високим модулем, що збільшує міцність зубів. У свою чергу, додаткове кріплення центральної шестірні до корпуса механізму, саме по її торцевій поверхні, охороняє шестірню від її провертання в корпусі в процесі експлуатації. Викладене в своїй сукупності забезпечує підвищення довгостроковості експлуатації планетарного механізму і його надійності. Можливість застосування суцільного ексцентрикового валу підви щує те хнологічність конструкції. Запропонована конструкція корисної моделі пояснюється кресленням, де на фігурі зображено загальний вигляд планетарного механізму приводу ножа. Планетарний механізм приводу ножа містить корпус 1, в котрому на опорних підшипниках 2 встановлено водило 3. Останнє може бути з'єднане з силовою установкою за допомогою ремінної або іншої передачі, виконуючи тим самим функцію ведучого валу. Механізм приводу ножа містить також просту планетарну зубчасту передачу, яка складається з центральної шестірні 4 з внутрішніми зубами і сателіта 5. Неодмінною умовою проектування цієї передачі є наявність у центральній шестірні 4 по відношенню до сателіта 5 удвічі більшої кількості внутрішніх зубів, що забезпечує суворе співвідношення геометричних розмірів (радіус шестірні дорівнює двом радіусам сателіта). При цьому центральна шестірня 4 установлена з натягом в корпусі 1 і по його осі, а по своїй торцевій поверхні вона додатково прикріплена до корпуса 1 з допомогою болтів 6. Сателіт 5 посаджений на шліци ексцентрикового валу 7, ексцентриситет котрого, таким чином, дорівнює радіусу са теліта. Ексцентриковий вал 7, в свою чергу, установлений на двох підшипникових опорах 8, розміщених на водилі 3. Зовнішня частина ексцентрикового валу 7 споряджена фланцем 9. Сполучені торцеві поверхні фланця 9 і водила 3 виконані таким чином, що вони утворюють щілинне ущільнення. Крім того, зовнішня частина ексцентрикового валу 7 виконана з кривошипним пальцем 10, радіус котрого також дорівнює радіусу сателіта 5. На кривошипний палець 10 посаджений підшипник 11, взаємодіючий безпосередньо з головкою ножа жатки або косарки (на кресленні (фіг.) головка ножа не показана). Працює планетарний механізм приводу ножа таким образом. Взаємодіючи з силовою установкою, водило 3 рівномірно обертається в опорних підшипниках 2. Одночасно з водилом 3 починає обертатися в підшипникових опорах 8 ексцентриковий вал 7 і установлений на ньому сателіт 5. Останній, зуби якого знаходяться у зачепленні з зубами центральної шестірні 4, обкочуючись по ній, здійснює рівномірне планетарне обертання. За рахунок взаємодії вказаних елементів приводу ножа кутова швидкість ексцентрикового валу 7 дорівнює і протилежно направлена кутовій швидкості водила З. Таку ж кутову швидкість, як і ексцентриковий вал, має і кривошипний палець 10. При цьому в силу прийнятих співвідношень між радіусами шестірні 4, сателіта 5 і радіусом кривошипного пальця 10, ось останнього рухається зворотно-поступально і забезпечує хід, який дорівнює чотирьом радіусам сателіта 5. При взаємодії кривошипного пальця 8 з головкою ножа, останній також рухається зворотно-поступально з указаним ходом. 2 1090 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
