Спосіб тампонування внутрішньої порожнини фонтануючої труби

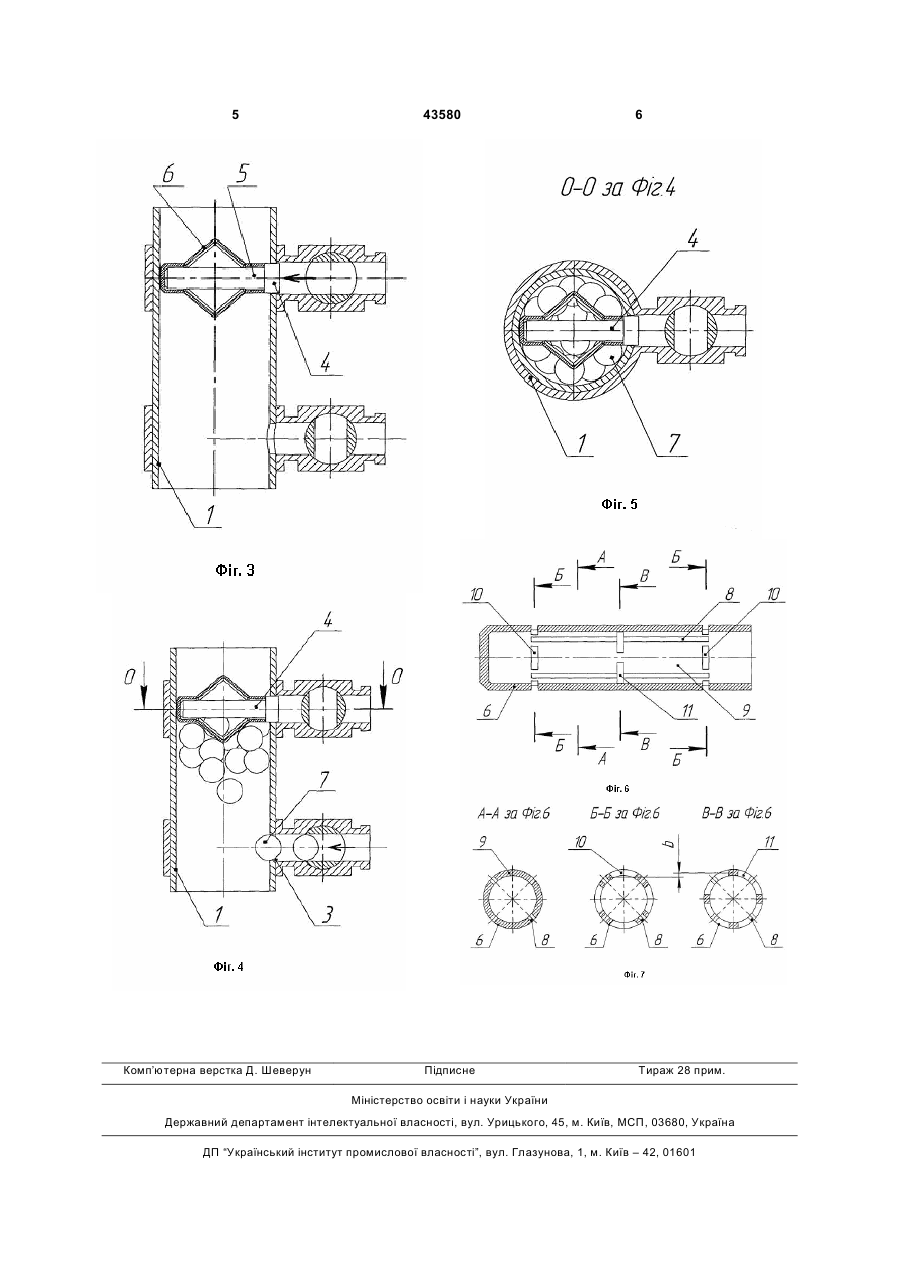

Спосіб тампонування внутрішньої порожнини фонтануючої труби, що включає створення каналу у стінці труби для встановлення загороджувального пальця, встановлення загороджувального пальця в трубу, створення нижче по напрямку витоку каналу у стінці труби для накачування тампонуючих елементів, накачування тампонуючих елементів у трубу з утворенням під пальцем герметичного тампона, який відрізняється тим, що після встановлення загороджувального пальця в трубу здійснюють його деформацію, прикладаючи до пальця осьове зусилля, під дією якого палець збільшує свій зовнішній діаметр. (19) (21) u200902275 (22) 16.03.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) ГОРДІЄНКО ЮРІЙ МИКОЛАЙОВИЧ, ДІТКОВСЬКИЙ АНАТОЛІЙ ВІКТОРОВИЧ, ЛЕНКЕВИЧ ЮРІЙ ЕВГЕНОВИЧ, РИМЧУК ДАНИЛО ВАСИЛЬОВИЧ, ЦИБУЛЬКО СЕРГІЙ ВОЛОДИМИРОВИЧ (73) ДОЧІРНЄ ПІДПРИЄМСТВО "ВОЄНІЗОВАНА АВАРІЙНО-РЯТУВАЛЬНА (ГАЗОРЯТУВАЛЬНА) СЛУЖБА "ЛІКВО" НАФТОГАЗОВОЇ ПРОМИСЛОВОСТІ" 3 Фіг.6 - Фіг.7 - конструкція загороджувального пальця, де: Фіг.6 - осьовий переріз чохла загороджувального пальця; Фіг.7 - перерізи А-А, Б-Б, В-В по Фіг.6. Спосіб тампонування внутрішньої порожнини фонтануючої труби передбачає наступну послідовність операцій : - у стінці фонтануючої труби 1 створюють канал 2 для встановлення загороджувального пальця, а нижче його по напрямку витоку флюїду створюють канал 3 для накачування тампонуючих елементів (Фіг.1); - у канал 2 встановлюють до упору в протилежну стінку труби 1 загороджувальний палець 4, що складається зі стрижня 5 і чохла 6, одягненого на стрижень 5 (Фіг.2); - до торця стрижня 5 загороджувального пальця 4 прикладають осьове зусилля, під дією якого стрижень 5 переміщається до упору усередині чохла 6, а чохол 6, затиснутий між стрижнем 5 і стінкою труби 1, деформується і збільшує свій зовнішній діаметр із утворенням решітчастої струк 43580 4 тури, що перекриває зазор між стрижнем 5 і стінкою труби 1 (Фіг.3); - у внутрішню порожнину труби 1, перекриту загороджувальним пальцем 4, через канал 3 накачують тампонуючи елементи 7, які підхоплюються струминою флюїду і переміщаються в напрямку витоку, затримуються загороджувальним пальцем 4 і створюють тампон, що перешкоджає фонтануванню (Фіг.4, Фіг.5). Для досягнення деформації чохла 6 необхідної конфігурації, у його стінці нарізають поздовжні пази 8, які утворюють пелюстки 9 (Фіг.6, Фіг.7 переріз А-А). У кореневій частині пелюстків 9 нарізають поперечні пази 10, які послабляють кореневі перетини пелюстків 9 (Фіг.6, Фіг.7 переріз Б-Б). У середній частині пелюстків 9 нарізають поперечні пази 11, які послабляють середні перетини пелюстків 9 (Фіг.6, Фіг.7 переріз В-В). Деформація пелюстків 9 під дією осьового зусилля відбувається в ослаблених середніх і кореневих перетинах. Напрямок деформації пелюстка 9 убік від осі чохла 6 забезпечують плечем b між лініями вигину пелюстка 9 у кореневому й середньому перетинах. (Фіг.7 переріз Б-Б, переріз В-В). 5 Комп’ютерна верстка Д. Шеверун 43580 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
